Amplificador Clase AB de 200W estéreo más Fuente conmutada IR3153D todo incluído

[Javier03]

Saludos Colegas

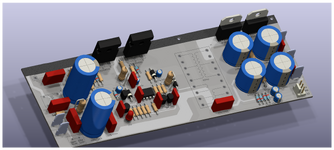

Después de bastante tiempo y ocupaciones varias he terminado un diseño aventurado a los amantes de las medias potencia, estetica y fuentes conmutadas.
Esta vez presento este pequeño módulo de 100 +100W con fuente de lazo abierto a base del conocido half bridge IR2153...

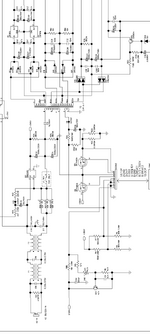

Posee protección por sobrecarga, temperatura y DC en la salida... Los datos de construcción los detallaré mas adelante en respuesta directa al interés de quienes se aventuren como yo; dejo claro que el archivo Gerber y los datos de construcción son enteramente de mi Autoria (Cualquier apoyo en pos de la ciencia es bien recibido) salvo los esquemáticos de la fuente que son de un equipo que mantuve tiempo atrás en reparación y el zener de Ampletos AB...
Sin mas preámbulos este suculento aporte... Saludos!!



[heidyvanesa19]

Herrmoso diseño, hermoso proyecto... Costo de proyecto, ¿como en cuánto estamos hablando?



[sergiot]

Muy buen aporte, solo que constructivamente deja mucho que desear, el puerto de conexión para los bafles no es ideal para un 100W de potencia real, son de muy mala calidad, los disipadores deberían tener mas superficie aletada, para mejor circulación de aire, no soy amante de las fuentes switching para audio, pero bueno, es es solo un detalle.



[Bilbon]

los disipadores deberían tener mas superficie aletada, para mejor circulación de aire, no soy amante de las fuentes switching para audio, pero bueno, es es solo un detalle.

Por las fotos parece que el disipador está en forma de túnel ...me imagino que el proyecto debe incluir ventilación forzada....no sé...



[heidyvanesa19]

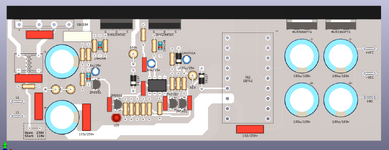

¿De dónde sacaste el diagrama? Se ve muy bien la placa, logro distinguir las secciones, com opor ejemplo Circuito de protección. También noté que efectivamente, las salidas de audio se ven muy pequeñas y creo que si habria riesgo por la potencia que manejan,



[Javier03]

Por las fotos parece que el disipador está en forma de túnel ...me imagino que el proyecto debe incluir ventilación forzada....no sé...

Como lo menciona la ventilación ess tipo túnel

Muy buen aporte, solo que constructivamente deja mucho que desear, el puerto de conexión para los bafles no es ideal para un 100W de potencia real, son de muy mala calidad, los disipadores deberían tener mas superficie aletada, para mejor circulación de aire, no soy amante de las fuentes switching para audio, pero bueno, es es solo un detalle.

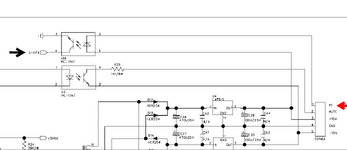

En la foto solo se aprecian las lineas que van al circuito de protección... las pistas realmente estan en la parte inferior del pcb y son de acuerdo a la potencia

¿De dónde sacaste el diagrama? Se ve muy bien la placa, logro distinguir las secciones, com opor ejemplo Circuito de protección. También noté que efectivamente, las salidas de audio se ven muy pequeñas y creo que si habria riesgo por la potencia que manejan,

Esas pistas son hacia el sistema de protección mas no a los parlantes...

Herrmoso diseño, hermoso proyecto... Costo de proyecto, ¿como en cuánto estamos hablando?

Realmente no lo he estimado lo armé de apoco ya que también es un poco complejo...no tanto como el diseño
