Diagrama amplificador Philips ab2868 valvular.

[ferna56]

Hola Colegas, necesito diagrama - esquemático del siguiente amplificador Philips ab2868 valvular, que estoy restaurando, el cual está desarmado, si alguien tiene el diagrama sería de gran ayuda. Gracias.



[Rorschach]

Buen día, hay circuitos valvulares Philips aquí en el foro, pero no precisamente ese, debieras enviarnos imágenes nítidas del amplificador por dentro, y por fuera, y la nómina de las válvulas que lleva, para saber que buscar, o como orientarte.

Saludos



[ferna56]

Buen día, hay circuitos valvulares Philips aquí en el foro, pero no precisamente ese, debieras enviarnos imágenes nítidas del amplificador por dentro, y por fuera, y la nómina de las válvulas que lleva, para saber que buscar, o como orientarte.

Saludos

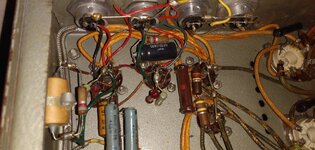

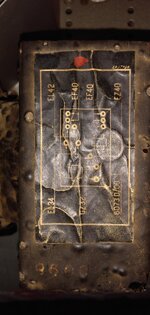

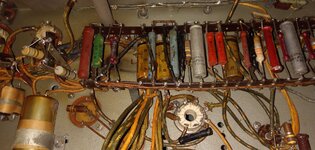

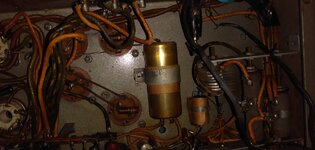

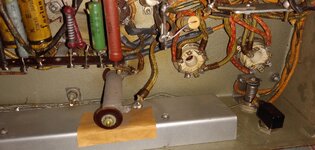

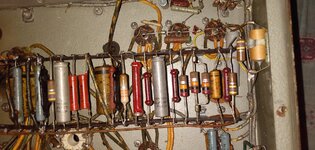

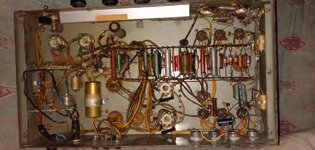

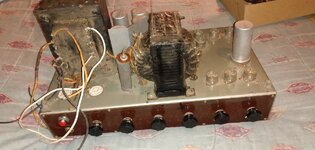

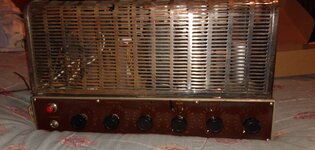

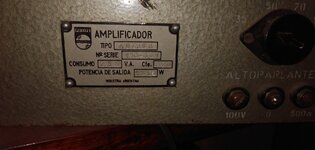

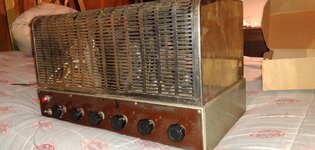

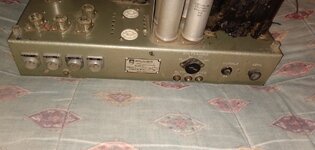

Envío Fotos del ampli y válvulas que usa ..



[mcrven]

El esquemático de ese amplificador deben haberlo hecho en pizarra con tiza/gis...



[Rorschach]

Más allá de la chanza de @mcrven !!!!

@ferna56, el estado del amplificador se ve bastante bien, teniendo en cuenta que debe de tener +- 60 años.
Para seguir avanzando, ¿tienes todas las válvulas?, y si las tienes, ¿en que estado se encuentran?.
Por otro lado, ¿tienes conocimientos de electrónica?, y ¿cuentas con un multímetro?

Saludos



[ferna56]

Más allá de la chanza de @mcrven !!!!

@ferna56, el estado del amplificador se ve bastante bien, teniendo en cuenta que debe de tener +- 60 años.
Para seguir avanzando, ¿tienes todas las válvulas?, y si las tienes, ¿en que estado se encuentran?.
Por otro lado, ¿tienes conocimientos de electrónica?, y ¿cuentas con un multímetro?

Saludos

Hola buenas tardes ..si tengo conocimientos de electrónica ..he armado varios esquemáticos Fender para guitarra ..y también he armado transformadores de salida y de potencia ... Las válvulas de este ampli las tengo ..me falta una EL42 .. solo necesito el diagrama o esquemático , gracias



[Rorschach]

Hola buenas tardes ..si tengo conocimientos de electrónica ..he armado varios esquemáticos Fender para guitarra ..y también he armado transformadores de salida y de potencia ... Las válvulas de este ampli las tengo ..me falta una EL42 .. solo necesito el diagrama o esquemático , gracias

Ese esquemático es una figurita difícil !!!!
Pero si tienes los conocimientos y la experiencia que dices, no te hace falta el esquemático.
He reparado, y restaurado muchos valvulares sin tener el esquemático.
De todos modos, puedes hacer el esquemático tu mismo, haciendo el dibujo a mano alzada, copiando las conexiones y componentes, te ayuda porque no está manoseado, y montado muy prolijo.

Saludos



[ferna56]

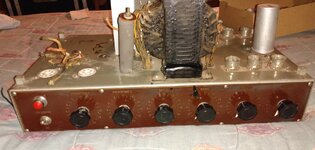

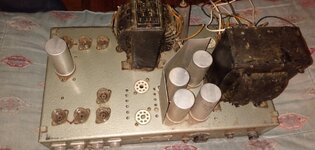

Si se aprecia en las fotos ..el trafo de potencia está todo desmantelado , empezare comprobando voltajes, capacitores y luego por las rectificadoras GZ32 ..



[Rorschach]

Después de todo tiene +- 60 años !!!!
El transformador de poder no es complicado de medir, o de obtener las tensiones de Alta, tensión de filamentos, y tensión de polarización fija para las EL34 (creo haber visto un rectificador de selenio para obtener -B).
Suerte con el trabajo, y a medida de tu avance, sigue publicando (si quieres ).

Saludos



[ferna56]

Después de todo tiene +- 60 años !!!!
El transformador de poder no es complicado de medir, o de obtener las tensiones de Alta, tensión de filamentos, y tensión de polarización fija para las EL34 (creo haber visto un rectificador de selenio para obtener -B).
Suerte con el trabajo, y a medida de tu avance, sigue publicando (si quieres ).

Saludos

Si tiene,
Si efectivamente tiene un rectificador de selenio ... Excente observación ..gracias por el dato, voy a empezar a armar .. iré subiendo como avanza el proyecto, gracias por el aporte.



[COCHECHO]

Envío Fotos del ampli y válvulas que usa ..

Esto es todo lo que tengo hasta ahora... tengo uno igual. gracias por las especificaciones de las valvulas que usa...



[COCHECHO]

Puedo pasarte los voltajes del transformador de poder, pero dejame que haga un diagrama y lo adjunto.



[COCHECHO]

Izquierda de arriba hacia abajo/ derecha de abajo hacia arriba:
1 y 2 : Primario - 220 voltios
3 y 4 : Filamentos rectificadoras GZ32 - 5 voltios
5 y 6 : Filamentos EF 40 x 5 y EL42 x 2 - 6,3 voltios
7(Der) y 8 (Izq): filamentos EZ40 - 6,3 voltios
9 y 10 : Bias - (Aprox 40 voltios, voltaje no verificado aun....)
11 y 15: Placas EL34 - ( Aprox. 750 voltios, voltaje no verificado aun....)
12 y 14: Placas rectificadora EZ40 - (Aprox. 400 voltios, voltaje no verificado aun....)
13 : punto central secundario - 0 voltios
