El caso es que, hace unos días, me encontré un televisor Samsung UE37ES5500. A la pantalla le han hecho varias lineas profundas con algo punzante, y algo curioso pero fatídico, debajo de una tapa...
Cortados los cables de los altavoces, la faja que va del botón de encendido a la mainboard y desaparecido el conector en la mainboard. Que historia debe haber detrás de todo esto....
Ni la enchufé, me puse a desmontar porque, si logro recuperarla, a pesar de los arañazos profundos de la pantalla, me sirve como monitor PC.

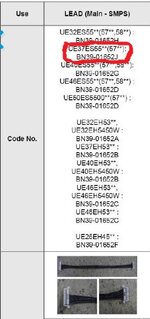

El conector de altavoces si está, soldar cables y listo. Pero el problema es con el botón de encendido, que también lleva el módulo IR, porque falta medio cable con su conector, la parte de la mainboard. Me metí en internet, encontré el manual de servicio, y conseguí esto
Sabiendo la configuración del conector de la mainboard, que recibe las señales provenientes del botón de encendido, tenía que encontrar el primer pin. Con el polímetro en continuidad, escala de 2000k, enganchado con un cable al chasis de un HDMI, fuí tocando los 18 pines. Hubo dos que me dieron "000" y, como uno era el tercero en una linea, lo tomé como referencia. Hubo otro, el segundo de la otra línea, que me dio la misma lectura
De esta manera, considerando saber la función de cada pin, lo contrasté con la placa del botón de encendido
Esta parte del cable no había sido eliminada, así que tocaba asignar cable a cable
Conecté todo, y le di corriente. Se encendió el led rojo, el piloto de standby, pero al pulsar el botón no pasa nada, siguió en rojo y punto. Llegados aquí, os pregunto, ¿Lo he hecho bien? Me refiero a la asignación del pin 1 y a la interconexión entre la placa del botón y la mainboard. No sé si, tal vez, algún cable que yo he enviado directo, debería ir cruzado con otro, los "Key" por ejemplo...
Por si arreglar eso no me resolviera el problema, hice mediciones en la fuente de alimentación, en el fusible y en tres condensadores, los tumbados.
Primero, el fusible está bien. Después metí corriente y medí en el condensador azúl, 366v, y en los dos marrones, nada. Aparte de eso, y del piloto en rojo, nada más. Considerando que el cable que llegaba a la fuente desde la mainboard podía estar enviando algún tipo de orden, lo desconecté y volví a meter corriente. Ahora el condensador azúl subía a 440v, en los marrones había corriente, y las tiras led que iluminan la pantalla empezaron a parpadear despacio.
Y hasta aquí he llegado. Me venden el cable que me falta por unos 15€, de segundamano, pero preferiría saber si he cometido algún error en el interconexionado, porque pagar por el cable y que no se resuelva nada por algún problema más... Finalmente, cable a cable, debería servir lo que yo he hecho si lo conecto bien. No hay nada quemado, no hay condensadores cerámicos rotos o explotados, ni electrolíticos. No sé que o como medir en la mainboard, puedo enchufar un USB y ver si le llega corriente.
A la mainboard le han arrancado los RCAs, pero eso tampoco me complica para lo que quiero el Tv, además sé repararlos. Le he quitado los altavoces para que no se caigan al manipularla.
¿Cómo lo veis?
Gracias por vuestro tiempo.
