Señal ESPEJO con amplificadores operacionales y resistencias

[carbigos29]

Buenas tardes a todos, les envio un caluroso saludo.

El motivo de mi consulta es el siguiente:

Se me ha solicitado obtener una señal espejo con respecto a esta :


Es decir, algo muy similar a esto:


Teniendo en cuenta estas dos condiciones:
Utilizar amplificadores operacionales, resistencias y capacitores
Tener como entradas 2 señales( una cuadrada y otra triangular)

Llevo varios días intentando pero no he logrado obtener la señal deseada.


Por eso es que les pido su ayuda si aluien tiene idea de como hacerlo

De ante mano les agradezco y si hay algo en que les pueda ayudar con mucho gusto.



[DOSMETROS]

Que llevas hecho por tu cuenta hasta ahora para poder recibir ayuda ?



[carbigos29]

Que llevas hecho por tu cuenta hasta ahora para poder recibir ayuda ?

Buenas tarde @DOSMETROS hasta el momento he podido obtener la señal base( no espejo) , hasta ahi he llegado ya que no encuentro forma de "voltearla" intente poner un inversora la salida pero solo he logrado lo siguiente.

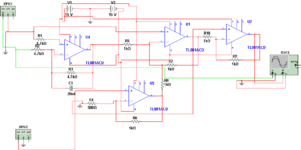

Con este circuito:


Muchas gracias!



[DOSMETROS]

Claro , no la haz espejado , la haz invertido verticalmente 180º



[carbigos29]

Claro , no la haz espejado , la haz invertido 180º

Alguna idea de cómo podría hacerlo @DOSMETROS



[DOSMETROS]

Me parece que será un tanto mas complicado , con determinado Voltaje del flanco ascendente disparas una fuente de corriente constante que cargue un capacitor (para dibujar la parte diagonal), con el flanco descendente lo detienes . . .



[sergiot]

La pendiente considerala como un diente de sierra, la cual la determina la carga de un capacitor, el tiempo lo calculas con la constante RC.



[Dr. Zoidberg]

Yo vería de restar esa señal de una rectangular...



[DOSMETROS]

Acabo de releer el enunciado :

Tener como entradas 2 señales( una cuadrada y otra triangular)
