Solicito diagrama para Smart TV Hitachi

[Walfabcont]

Hola.

Necesito el diagrama del tv Hitachi modelo: LE40SMART17 el mismo me llegó con la fuente de alimentación dañada.
La nomenclatura de la placa es : 40-rt41fb-mpc2hg.
Gracias.



[hellfire4]

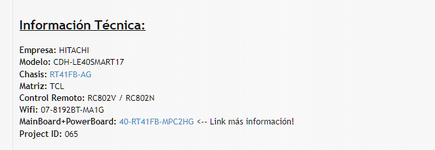

De ese marca es pago justo, pero ubicando por el mismo chasis, estan estos dos.



[gempack]

Buenas tardes, me llegó este TV cuya monoplaca esta serigrafiada como 40-RT41FB-MPD2HG dañada en los componentes PR11, PR12, PD6 y PD5. Solicito si alguien puede decirne de que componentes se trata, o en su defecto tengan a bien proporcionar diagrama o manual de servicio si es que está a su alcance. Vale aclarar que no es el mismo que vi en un posteo anterior de la marca TCL.
Adjunto imagenes



[D@rkbytes]

Conseguir el diagrama va a ser complicado, pero al menos en este extracto de imagen se puede ver que, PR11 (1R0) = 1 Ohm, y PR12 (R270) = 0.27 Ohms.

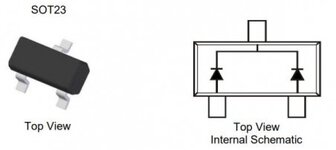

PD5 y PD6 posiblemente sean diodos del tipo BAV70 (SOT23)



[ototo100]

Hubo alguna solución ?



[mcrven]

Sección chopper del PWM. Resistencia del Current Sens, casi seguro volados PU1 y PQW2.



[Elektrik]

diagrama o manual de servicio



[mcrven]

Sospecha confirmada... PU1 y PQW2 volados también...



[renevictor]

Conseguir el diagrama va a ser complicado, pero al menos en este extracto de imagen se puede ver que, PR11 (1R0) = 1 Ohm, y PR12 (R270) = 0.27 Ohms.
Ver el archivo adjunto 328774

PD5 y PD6 posiblemente sean diodos del tipo BAV70 (SOT23)
Ver el archivo adjunto 328775

Hola, por favor me dirías si es PD5 y PD6 , diodos del tipo BAV70, el remplazo seriía SOT23) , gracias.



[D@rkbytes]

Hola, ¿por favor, me dirías si es PD5 y PD6 , diodos del tipo BAV70 y el remplazo sería SOT23?

Eso fue lo que propuse, pero si hubieras descargado el diagrama, sabrías que PD5 y PD6 son diodos SOT-23 BAS21
El BAV70 también serviría, aunque es doble.



[mcrven]

Eso fue lo que propuse, pero si hubieras descargado el diagrama, sabrías que PD5 y PD6 son diodos SOT-23 BAS21
El BAV70 también serviría, aunque es doble.

Como también pueden ser sustituidos por cualquier diodo de silicio común y corriente, tipo 1N4007-FR, formato DO41, soldados a la MB directamente.

Como también le recuerdo lo ya dicho:

Sección chopper del PWM. Resistencia del Current Sens, casi seguro volados PU1 y PQW2.

No vaya a creer que cambiando PD5 y PD6 va a resucitar el difunto.
