Como se construye un Multivibrador Astable?

Tambien hice esa simulacion y no funciona, solo se quedan los leds encendidos.
¿Alguien sabe que sucede?

Ver el archivo adjunto 310330
En la simulación de osciladores suele pasar esto. Las causas y soluciones ya las comenté varias veces y no voy a repetir lo mismo.

Una alternativa fácil es agregar un pulsador solo para la simulación que produzca la inestabilidad necesaria para comenzar la oscilación.

GIF 2-18-2024 02-40-13.gif

En la simulación de osciladores suele pasar esto. Las causas y soluciones ya las comenté varias veces y no voy a repetir lo mismo.

Una alternativa fácil es agregar un pulsador solo para la simulación que produzca la inestabilidad necesaria para comenzar la oscilación.

Ver el archivo adjunto 310345
Se que nadie me va a creer, pero ya sabia este truco del boton (yo lo hice con un switch) lo descubri accidentalmente
cuando intentaba probar que los transistores funcionaran ( llevar la base a tierra para ver si se apagaba el Led y !empezo a oscilar!), porque pénse que quizas habia elejido transistores sin modelo spice. Pero aun asi queria saber por que ese circuito no simula, no solo en proteus sino tambien en otros simuladores.
Gracias a todos.

Se que nadie me va a creer, pero ya sabia este truco del boton (yo lo hice con un switch) lo descubri accidentalmente
cuando intentaba probar que los transistores funcionaran ( llevar la base a tierra para ver si se apagaba el Led y !empezo a oscilar!), porque pénse que quizas habia elejido transistores sin modelo spice. Pero aun asi queria saber por que ese circuito no simula, no solo en proteus sino tambien en otros simuladores.
Gracias a todos.
En Multisim comienza a hacerlo por su cuenta
Los componentes reales no son perfectos pero los simulados lo son la mayoría del tiempo sí, a menos de que introduzcas manualmente variaciones que simulen la realidad generalmente ese será el efecto que obtendrás por usar componentes perfectos. En Multisim muchas veces establezco el parámetro de inicio con valores a cero lo que también causa el transitorio de alimentación requerido en algunos circuitos.

Quizás si, colocamos los condensadores de diferente valor para asegurar el desequilibrio y que comience a oscilar.
El "inconveniente" en Proteus, es que antes de largar la simulación te calcula el punto de trabajo en DC. Como en este tipo de oscilador ése es un punto de equilibrio muere ahí. Aunque como es un punto tipo silla de montar, cualquier estímulo por chico que sea te lo saca de ahi y comienza a oscilar. Puede incluso por una cuestión de los pequeños errores numéricos que te arranque, pero no es algo confiable.

La manera de "arrancar" los osciladores en Proteus es con las declaraciones IC=xx (initial condition) y NS=xx (nodeset) que indican la tensión en un nodo al comienzo de la simulación (son etiquetas que se ponen en el nodo).
También se puede usar en condensadores el atributo {precharge=xx} que indica la tensión inicial en el condensador.

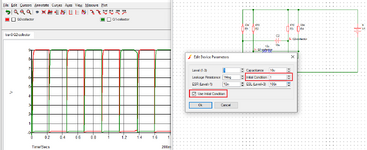

Cuando se hace la simulación analógica, que es útil para ver el transitorio, en propiedades se desactiva el checkbox 'Initial DC Solution'.
Con eso no calcula el punto de trabajo, pero igual hay que tener cuidado con los valores de los componentes. Por ejemplo en este multivibrador, si se hace no va a oscilar, pero si se usa el ejemplo que dí con el pulsador arranca sin pulsarlo pues representa una resistencia de 100Mohms a masa (valor por defecto)
