Controlar un electrodoméstico con PIC

Bueno, pues tal y como prometí, aquí estoy contando cómo solucioné el problema.

Finalmente recibí un optotriac zero crossing, el TLP3062. Es un poco más caro que un MOC3021 (cuesta unos 0'8 € con el IVA), pero VALE LA PENA. Lo primero, que aguanta 800V por lo que muuuuuucho tiene que subir la tensión 220 para que se sature o dañe, y lo segundo que es zero crossing de verdad.

Zero Crossing quiere decir que el triac del opto tan sólo se dispara si la carga está en fase cero de la onda y sube. Cuando hay un pico de tensión presente, como sucede cuando se enchufa la carga a la corriente, entonces no hay cero y el triac lo ignora. Cuando desciende ese pico y la carga ha pasado por cero, es decir, está en condiciones de alimentación normales, entonces es cuando el triac queda a la escucha de la señal del gate para disparar al triac de potencia (en mi caso un BT138 normalis y corrientis).

No sé si lo he explicado bien, pero el caso es que ha resuelto mi problema. Ninguna combinación R-C en ninguna parte del circuito ha sido capaz de amortiguar las perrerías en el enchufe que he hecho para que la carga no se disparase en falso, y el optotriac zero crossing SÍ.

Casi se puede recomendar, si los tienes disponibles, el uso de optotriacs zc por defecto, ya que añaden una gran protección eléctrica a la carga que controles contra picos de inicio, uses cargas inductivas o capacitivas.
El uso del MOC 3021 quedaría para cargas que están permanentemente conectadas a la red y por lo tanto no tienen riesgo de que a través de ellas pasen picos tan elevados.

Muchas gracias a todos los que habeis dado vuestras ideas y vuestro tiempo para solucionar lo que me estaba quitando el sueño. :LOL:



Opamp, No, no conocía esa técnica, pero me resulta bastante ingeniosa. :). Siempre hay que encontrar soluciones. :D
Una consulta esto dependeria de la aplicacion en la que se utilizacia el TLP3062, es asi? me imagino que le utilizas para disparar al inicio de la onda, esto es disparas todo el ciclo y pierdes la opcion de disparar al triac en cualquier angulo del semiciclo. Es correcto o no.? Si es correcto entonces para una aplicacion que requiere un determinado angulo de disparo no podria utilizar el TLP3062, y por tanto el problema de la conduccion del optotriac al energizar la PCB no se podria solucuionar con el TLP3062 ni con el MOC3041.
Mensaje automáticamente combinado:

Hace dos años que no viene !

dcsalg Última visita Ene 25, 2019
Lo que sucede es que tengo el mismo problema. En el proto funciona correctamente y cuando construi la PCB resulta que aparece ruido lo que proboca la conduccion de triac sin haber realizado ningun disparo, el voltaje en la carga "lampara led" "es un voltaje de 68vrms, y el suministro es de 110vrms".

Última edición:
Y si subís el diagrama y contás el problema así pueden ayudarte mejor ?

23) Es de mala educación referir una consulta a un solo miembro de la Comunidad, además de que te estas perdiendo la posibilidad de que otros miembros del Foro te respondan.


Además del diagrama , fotos del montaje , frente y dorso.

Pues ya es raro que funcione en el protoboard y no en el PCB. Apostaría a que el PCB está mal hecho.

Así adivinando más aún se me ocurre que está hecho simétrico.

Cordial saludo.

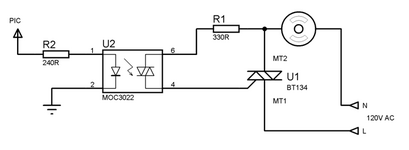

Estoy buscando manejar una carga con un PIC, le estoy colocando un optoacoplador con "DIAC" para protección.
La duda es que veo circuitos de disparo y entre MT2 y Gate siempre lleva una pequeña resistenciai de 270R a 1k aprox.

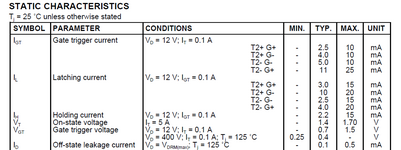

Si el voltaje de disparo de un BT134 es según la tabla de 0 .7 a 1.5 voltios y la corriente de unos 2.5 mA, ¿cómo no se quema?
Lo único que me parece lógico sería que este voltaje es el que está entre el diodo, así como entre base y emisor de un transistor.
Creería que ya se calcularía diferente si se está alimentando el Gate con una fuente externa.

¿Podrían explicarme, por favor, en qué estoy errado? Gracias de antemano.
pic y triac.png

Última edición por un moderador:
Estoy buscando manejar una carga con un PIC, le estoy colocando un optoacoplador con "DIAC" para protección.
No es un diac, es un triac que se dispara con luz (optotriac)

La duda es que veo circuitos de disparo y entre MT2 y Gate siempre lleva una pequeña resistenciai de 270R a 1k aprox.
Si el voltaje de disparo de un BT134 es según la tabla de 0 .7 a 1.5 voltios y la corriente de unos 2.5 mA, ¿cómo no se quema?
La corriente típica de disparo son 25mA y ojo que depende del cuadrante.
En tu circuito son los cuadrantes I y III (los mejores). Los peores son el II y sobre todo el IV .

Si el MOC3022 se dispara cuando la tensión está en su máximo (para 220Vca es 311V) la corriente inicial en el gate del BT134 será 311/1k = 311mA ---> todo bien porque el gate soporta picos de 2A. Esta sobrecorriente dura unos microsegundos porque al dispararse el BT134 la tensión MT2-MT1 cae inmediatamente a la tensión de On-state (~1.5V)

Estoy buscando manejar una carga
Se que la pregunta no tiene nad que ver con lo que voy a decir, pero como no específicas qué tipo de carga es, entonces me veo en la obligación de aclararte algunas cosas, y más con un PIC.

1) Si la carga es resistiva, no hay problemas.

2) Si la carga es inductiva, deberías considerar agregar una red Snubber, si no lo tiene.

3) Los Microchip (PIC en este caso) en contraste a los Atmel (mal conocido como Arduino, pero justamente como el ATMEGA328P), son un poco más vulnerables a los ruidos eléctricos, por lo que considera una buena fuente de poder, y colocar filtros de 100nF y 10uF lo más cerca del microcontrolador.

4) Mira bien la hoja de datos del optotriac, ya que algunos tienen control por cruce por cero, y si usas el microcontrolador para controlar la carga por temporizado (digamos similar al PWM), puede que encuentres fallos.

5) Ten en cuenta para cargas inductivas que en el medio de la activación del TRIAC puede surgir cuando la onda de la red está en su punto máximo (por ejemplo en 220Vca, sería justamente 220Vca o -220Vca), ésto es una enorme carga para el TRIAC, ya que de la nada tiene que mover un motor que está en reposo por ejemplo, y supone básicamente un cortocircuito.
