Encimera vitrocerámica de inducción Teka

[Fogonazo]

Se me ocurren 2 posibilidades, que además de lo que cambiaste exista otro problema o que el transistor de reemplazo sea una falsificación



[jlmuni]

El transistor antiguo ponía
1E19EB
FGH30S
130P
Y el nuevo
1J45AD
FGH30S
130P
Como verás solo cambia las primeras posiciones y me dijeron que lo que les vale son las otras que son exactamente iguales ,no se si es verdad desde luego es una casa de informática muy conocida, no creo que no me digan la verdad.



[DOSMETROS]

Ambos son FGH30S , lo que cambia son los códigos de fabricación



[jlmuni]

Este es el que está dando problemas el más pequeño ,los otros dos funcionan perfectamente, ya pienso si será cosa de esta bobina vosotros que opinas,gracias.
El problema es que cuando lo pongo funciona bien es al subir la potencia al 7 u 8 cuando hace corto en potencias pequeñas va bien ,es raro



[DOSMETROS]

Cómo te dice Fogo , o hay otro componente molestando y muy probablemente transistores falsificados , trata de comprarlos en Alemania y que te los envíen .



[jlmuni]

Lo de las falsificaciones casi descartado,los dos que he comprado no han sido por internet,los he comprado en tiendas físicas y reputadas asegurándome su validez,en fin seguiré investigando por ahí,gracias a todos muy amables.



[cgomis]

Lo de las falsificaciones casi descartado,los dos que he comprado no han sido por internet,los he comprado en tiendas físicas y reputadas asegurándome su validez,en fin seguiré investigando por ahí,gracias a todos muy amables.

Hola, ¿has averiguado algo al respecto? A mi me pasa lo mismo con una Teka IR645 modulo de potencia ego 75 470 061. Cambie el puente rectificador y dos transistores, la cosa funcionó hasta que encendi el fuego pequeño a tope de power que hizo explotar uno de los transistores y un zener que hay al lado. ¿Alguien sabe la tensión del zener?



[cgomis]

Hola @DOSMETROS, perdona mi asalto pero en mi módulo de potencia ego75 470 061 ¿tambien son los diodos zener de 18V? Muchas gracias por adelantado

Mensaje automáticamente combinado: Nov 22, 2020

@jlmuni llegaste a resolver el problema que parece similar al mio?



[DOSMETROS]

Hola @DOSMETROS, perdona mi asalto pero en mi módulo de potencia ego75 470 061 ¿tambien son los diodos zener de 18V? Muchas gracias por adelantado

Si están conectados entre Gate y Emisor Source , unos 18Vz , ya que :

Gate to Emitter Voltage VGES ±20 V (ABSOLUTE MAXIMUM RATINGS )

Si está entre Drain y Source será otro . . .



[cgomis]

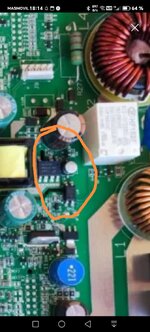

Hola @DOSMETROS, perdoname pero vuelvo a abusar de ti. Adjunto imagen de mi placa para que puedas ver en que conexion estan. El transistor es un IXYS IXGR32N60CD1 y marca que tiene las patillas Puerta, Colector, Emisor. En tu notación entiendo que es Gate Source donde estan los zener. El que se desintegró fue el ZD9 que he desoldado. Como comentan respuestas antes a esta podria ser causa de que los condensadores grises de poliester esten afectando a que exploten los transistores. ¿Esto es posible? ¿Deberia sustituirlos también? Te agradezco mucho tu interés. Muchas gracias!



[DOSMETROS]

Además de revisar los componentes anexos habría que poner osciloscopio para ver las señales de excitación.

Ese transistor es IGBT , o sea un BJT de potencia para alta tensión PNP y un Mosfet N integrado manejando su base



El zener Gate - Emisor es de protección del Gate que debe ser de menos de 20V o sea entre 15 y 18V , el que va entre Colector y Emisor funcionaría estilo Damper (cómo en los horizontales de tv ) . . . también puede ser un zener aunque no sabría de que voltaje . . . si el otro no se quemó podés medirlo.



[cgomis]

Además de revisar los componentes anexos habría que poner osciloscopio para ver las señales de excitación.

Ese transistor es IGBT , o sea un BJT de potencia para alta tensión PNP y un Mosfet N integrado manejando su base

Ver el archivo adjunto 258004

El zener Gate - Emisor es de protección del Gate que debe ser de menos de 20V o sea entre 15 y 18V , el que va entre Colector y Emisor funcionaría estilo Damper (cómo en los horizontales de tv ) . . . también puede ser un zener aunque no sabría de que voltaje . . . si el otro no se quemó podés medirlo.

@DOSMETROS primero que nada gracias por tu interés. No dispongo de osciloscopio ni de conocimientos en electrónica así que analizar las señales de excitación a mi se me queda muy grande... Y am

El zener al que te refieres que puedo medir ¿es el zd11 de la imagen que correspondería con el fundido? ¿Se puede medir en la placa o hay que desoldarlo para hacerlo?

Saludos



[DOSMETROS]

Mejor sería medirlo afuera :

Medición de diodo zener

buen dia a todos lo que quiero saber es como medir un diodo zener con mi tester analogico como saber cuando esta bueno y como saber cuando esta malo!!! de antemano gracias!!!

www.forosdeelectronica.com



[Edulaz]

Hola.Yo tengo este mismo problema, como se puede comprobar que la bobina de inducción no es la que provoca esta avería?



[vic998877]

Estimado sito das Pallaregas y demás miembros del foro,

He seguido atentamente la discusión sobre la encimera vitrocerámica de inducción Teka y los problemas que han surgido. Como experto en electricidad, quiero compartir algunas reflexiones y consejos que podrían ser de utilidad.

En primer lugar, es importante verificar los componentes electrónicos de la placa, como los diodos zener, los IGBT y los condensadores electrolíticos. Si estos componentes presentan signos de deterioro, como abombamiento o recalentamiento, es probable que necesiten ser reemplazados.

Los diodos zener en los módulos de potencia suelen tener un valor de tensión que varía según el diseño del circuito. Sin un esquema detallado o las especificaciones técnicas del módulo, determinar el valor exacto puede ser complicado. Si no tienes acceso a esta información, podrías intentar contactar al servicio técnico de Teka para obtener más detalles.

En cuanto a los problemas de arranque y los errores E6, es posible que estén relacionados con una alimentación eléctrica inestable o con fallos en los circuitos de control de potencia. Verificar la ventilación adecuada de la placa es crucial, ya que el sobrecalentamiento puede afectar el rendimiento de los componentes electrónicos.

Si la placa sigue presentando problemas después de reemplazar los componentes sospechosos, podría ser necesario revisar la placa de control principal o considerar la sustitución de la placa de inducción completa.


¡ Como NO respeto las normas del Foro me editaron el mensaje !

Un cordial saludo y mucho éxito en la reparación.



[Pinchavalvulas]

Buenas. Ese acceso que pones a lo último y que lo estás aportando en varios temas..
¿Me podrías explicar como ayuda técnicamente? No veo acceso a través de él a ninguna información técnica ni sección de ayuda.



[DOSMETROS]

Evidentemente es Spam !



[nonotuamigofiel]

Hola, me pasa cosas pareceidas ... he visto que por la ref fgh30s hay de 30 amperios y 60 amperios ... de 250 w y 500 w ... no entiendo muy bien como tienen 2 corrientes y 2 potencias de disipación ... igual da problemas por ello. un saludo.
