¡Ohhh, que post interesantísimo!
Mi aporte es sobre el equipo marca IBM, modelo 5155, "Portable Personal Computer", línea 68 y 68-OV.
Fue desarrollado en la planta de ingeniería de IBM Armonk, NY. en 1983, presentados ante la prensa a fines de ese año y manufacturados durante los 30 meses subsiguientes en las factorías de Ontario (Canadá), Greenock (Escocia) y Martínez (Argentina), todos ellos con placa base, controladores, interfaces y dispositivos de almacenamiento fabricados por terceros en Hong Kong, Thailandia, Japón y Filipinas.
Gabinetes y mecánica por fabricantes de origen U.S.A y México.
IBM introdujo este equipo como respuesta al Compaq Portable.
No obstante, no se trataba de un diseño nuevo, sino de un replanteo de la anterior, y muy exitosamente vendida, IBM 5160 "XT".
Sus características principales:
Microprocesador CISC de 8 bits Intel I8088 @4,77Mhz.
Memoria DRAM 256 ó 512KB, ampliable a 640KB.
Una unidad FDD de 360KB, ampliable a segunda unidad 5,25" ó 3,5" ; 720KB.
Interfaces paraleo typ Centronics y serial , bajo protocolo RS-232.
Un soberbio teclado mecánico IBM de 83 teclas.
En el área de visualización incluye un monitor de 9", tipo CGAI, monocromático de fósforo ámbar, que permite 4 modos de vídeo y los EXT de los modos MDA y MCGA.
Este monitor incorporado, fabricado en su totalidad por Zenith Corp., era controlado por un adaptador de gráfico CGA diseñado por la propia IBM.
Podía resolver hasta 80x25 columnas en modo texto y 320Hx200V píxeles en modo gráfico, con 8 colores (más el bit de intensificado), de una paleta de 16. Disponía de salidas RGB+sincronismo y un conector de vídeo compuesto en norma NTSC.
Con una unidad de diskette ronda los 15 kilogramos de peso, incorpora un teclado IBM "compact edition" y fuente de alimentación de 115 vatios.
Se distribuyó en un primer momento con la nefasta versión 2.0 de IBM PC-DOS, reemplazada rápidamente por la 2.10 y sus actualizaciones.
Dispone también del clásico intérprete BASIC en ROM.
Su precio rondaba los 4200.-US$, en versión base, llegando a los 8000.-US$ en las versiones de doble FDD, 640KB de RAM y coprocesador matemático.
Vista por su parte superior:
Vista de la parte inferior:
Vista lateral, con la manilla desplegada:
Vista inferior, con el teclado usado como soporte de todo el conjunto:
Vista posterior, con la puerta de acceso a los conectores cerrada:
Con la puerta de acceso abierta:
Vista frontal, teclado desplegado:

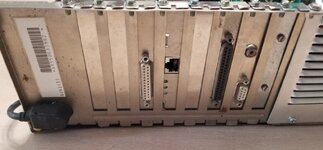

Detalle del conectorizado trasero y tapas slot:
Disposición típica del tarjetas y cableado en el chasis:
Detalle de la CPU (en este caso NEC V-20 @ 8 MHz + xTAL 4,77 Mhz) y el coprocesador de punto flotante I8087:
Fuente de alimentación conmutada, 115 vatios, interruptor general y conector NEMA:
Adaptador CGA y vídeo compuesto:
Interface FDD, basada en el exitoso controlador dual uPD765-A; conector y cable plano para drive interno y conector para DB para host externo:

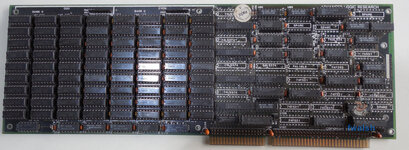

Expansión de memoria DRAM con 256KB 8 bancos de 64Kbit * 4 instalados:
Adaptador paralelo, cable Centronics y "dummy" para diagnósticos:
Floppy disk drive tipo CHINON, DS-SD:
Vista desde arriba:
Vista inferior. Transmisión por correa y volante con disco estroboscópico impreso:
Faltan algunas fotografías que publicaré en cuanto el foro me lo permita.
Saludos.
