Si mirar mas detenidamente en lo diagrama esquemactico aportado podras veer que los filamentos de las valvulas reguladoras nivel reciben 250Vdc.
!Saludos!
Si mirar mas detenidamente en lo diagrama esquemactico aportado podras veer que los filamentos de las valvulas reguladoras nivel reciben 250Vdc.
Todas, bajo nivel, drivers, y de salida.Buenas noches españolas Rorschach !!! Este sistema que usaste para alimentar los filamentos con corriente directa y el potenciómetro de ajuste para anular el ruido es muy efectivoy me gusta mucho...una pregunta: ¿solo alimentaste los filamentos de bajo nivel, ó también las válvulas de salida? Saludos y seguimos en contacto...
Buenas tardes Daniel !!! Sí amigo, tienes razón -son las válvulas reguladoras de la fuente- pero no había revisado el diagrama del amplificador y por eso preguntaba por las válvulas de salida. Ya he tenido tiempo de mirar los circuitos y veo que todos están alimentados con C.D. (nuestro amigo Rorschach lo confirmaba
). Mi pregunta era porque la If de los 7027A es casi 1 amp por válvula, 0.3 amp promedio los de bajo nivel: la fuente regulada para alimentar todo eso "se las trae" ... al multiplicar los consumos de corriente por la cantidad de válvulas usadas ya verás...y no es lo mismo cuando alimentas con CA: un transformador con la capacidad necesaria y ya. El mérito del circuito (y de nuestro compi Rorschach) es la complejidad del mismo, los resultados...y sobre todo el trabajo realizado. Congratulations again!!! preferentemente constructivas_ y para convivir, of course!!!] así que hablemos un poco más sobre el proyecto.
)
!!!
!Felicitaciones , muy hermooooso ,sinplesmente te quedou de 10 y viva la vieja escuela !Hola a todos !!! Creo que ésta es la última tanda [aunque siempre estaré disponible para comentarios, dudas, sugerencias, críticas _
Quería contar que el primer contratiempo a enfrentar desde el comienzo fue ...el COVID !!! Los repuestos más importantes (aunque todos eran necesarios) tuvimos que localizarlos y comprar fuera de España, luchando contra stocks medio vacíos, los cierres de fronteras, los problemas logísticos y los precios. Solo como ejemplo, los transformadores de salida de audio y el choque de la fuente demoraron 4 meses en llegar; vinieron desde los Headquarters de Hammond en Canadá, vía Reino Unido-Holanda- a España (no los encontramos en Europa).
Ubiquémonos también en que tuvimos al medio de esto la dichosa cuarentena-lockdown .
Algo de hardware vino también de...China, la cuna de la pandemia!!! Imaginen recibir una caja, abrirla con guantes y mascarilla, descontaminar los repuestos e incinerar todos los embalajes (y quedar con el miedo de contaminarte)...de película!!! Entre pedidos y recopilaciones desde agosto 2020 logramos tener todo lo necesario para empezar a construir en Mayo de 2021. El McCarpi quedó listo en Septiembre de 2021.
Detalles y consideraciones al final:
_Si se fijan en las fotos, la mayor parte del cableado está cubierto con espaguetis termo retráctiles. Es muy útil y práctico para la terminación y limpieza de la instalación, protección aparte. Lo recomendamos.
_Cables: filamentos 0.8 mm; resto 0,5 mm:
(proverbio cubano: "mientras sobre, no hay problema, lo malo es que falte!!!"
Super importante el layout de la instalación: cruzar siempre en ángulo de 90º los cables de conexiones de tierra, señales y alimentación. La publicación de las fotos tiene el propósito de guiar sobre esto -ó servir de consultoría- a los futuros constructores.
Un detalle: No hay mejores patas para el chasis que los topes de silicona para puertas. Amortiguan vibraciones y aguantan todo el peso sin deformarse!
Pruebas finales: Es casi increíble, pero decir que la primera conexión del amplificador sin señal fue como si no estuviera alimentado: -cero ruidos, cero hum a la primera- parece una mentira piadosa ó una utopía: Nada!!! Cero ruidos y nivel despreciable de hiss con el volumen a máximo... ahí lo dejo
Fotos:
Ver el archivo adjunto 294181
Ver el archivo adjunto 294182
Ver el archivo adjunto 294183
Ver el archivo adjunto 294184
Ver el archivo adjunto 294185
Ver el archivo adjunto 294186
...Y el brindis final: mis respetos a todos, compis foreros: Ha sido un placer
Ver el archivo adjunto 294187
seguimos en contacto...
Muchas gracias Daniel de nuevo...y decir que me falta publicar el listado de componentes. Ya lo subo antes del fin de semana, ok?Viva Brazil!!! Viva Gal y viva Gaetano !!! Saludos hermano
muchas veces no es fácil...happy wednesday
!Gal ya se fue a una vida mejor (R.I.P.) , seguramente si queda muuuuuch mejor que nosotros , Jajajajjajajajajajaja!Viva Brazil!!! Viva Gal y viva Gaetano !!! Saludos hermano
Hola Daniel...claro que sé lo de Gal Costa
(estoy al día) ...lo que pasa es que su música no muere,Hola Ampal, recuerdo que durante mi proyecto, y construcción del amplificador de 50 W por canal Hi-Fi que te mencioné anteriormente, había considerado comprar los transformadores de salida, las opciones eran los Hammond (Canadá), los Edcor (USA), o los Lundahl (suecia), pero terminé desechando todas las opciones.Hola a todos !!! Creo que ésta es la última tanda [aunque siempre estaré disponible para comentarios, dudas, sugerencias, críticas _
Quería contar que el primer contratiempo a enfrentar desde el comienzo fue ...el COVID !!! Los repuestos más importantes (aunque todos eran necesarios) tuvimos que localizarlos y comprar fuera de España, luchando contra stocks medio vacíos, los cierres de fronteras, los problemas logísticos y los precios. Solo como ejemplo, los transformadores de salida de audio y el choque de la fuente demoraron 4 meses en llegar; vinieron desde los Headquarters de Hammond en Canadá, vía Reino Unido-Holanda- a España (no los encontramos en Europa).
Buenas tardes Rorschach !!! (y buenas a todos los compis del foroHola Ampal, recuerdo que durante mi proyecto, y construcción del amplificador de 50 W por canal Hi-Fi que te mencioné anteriormente, había considerado comprar los transformadores de salida, las opciones eran los Hammond (Canadá), los Edcor (USA), o los Lundahl (suecia), pero terminé desechando todas las opciones.
Los Lundahl (una de las mejores marcas), quedaron fuera de carrera porque que en ese momento (año 2012) no figuraban transformadores en catálogo para push-pull, 50 W, y 5.000 Ohms de carga de placa a placa, había que encargarlos, y era todo un problema, aparte de su alto precio.
Los Hammond eran, y son de la serie 1608 a la 1650, (los tuyos son los de 40 W, artículo1650H), en mi caso hubiesen sido para 50W, el artículo1650K, pero como la carga de placa a placa de estos son de 3.400 Ohms, también los tenía que encargar para 5.000 Ohms, sin embargo no me convenció, dado que si bien la serie 1608 /1650 figuran en catálogo como HI-Fi, la frecuencia mínima a reproducir es de 30 Hz, no están hechos con laminación de grano orientado, y los primarios no están divididos en galletas.
Respecto de los Edcor, para 50 W Push-pull, y 5.000 Ohms de carga de placa a placa, es el modelo es el CXPP50-5K, estos si están hechos con laminación de grano orientado M6 (0,35mm), primarios dividido en galletas, y 20 Hz de frecuencia mínima a reproducir, el problema de desestimarlos fue porque Edcor (USA) en esos momentos (año 2012) no hacía envíos a la Argentina.
Así que la única alternativa era comprar nacionales, ninguno me convencía, y como ya había hecho el transformador de poder, y el inductor de filtro (choque), entonces decidí hacer los dos transformadores de salida también, con sus devanados primarios equilibrados eléctricamente, y divididos en 4 galletas, laminación grano orientado M4 (0,27 mm), 15 Hz de frecuencia mínima a reproducir :
Cálculo : Amplificador estereo valvular 50w rms por canal Hi-Fi
Imágenes: Amplificador estereo valvular 50w rms por canal Hi-Fi
Más imágenes: Amplificador estereo valvular 50w rms por canal Hi-Fi
Saludos Cordiales
Rorschach
). Una sorpresa agradable encontrar tu mensaje porque hacía días que no me conectaba al foro. Me alegra sobremanera la información que das por los transformadores, es muy completa y de seguro todos agradeceremos tu generosidad para "engordar" las bases de datos. Estamos llenos de historias, de experiencias, y la tuya es excelente, porque en tu proyecto de amp, construir los transformadores es otra tarea que se las trae. Hace bastantes años atrás, armaba mis transformadores por necesidad cada vez que quería acometer un proyecto; era muy difícil conseguirlos. Siempre estaba a la "caza" de transformadores averiados y empleaba horas y horas limpiando y almacenando núcleos. Tenía acceso a una máquina enrolladora eléctrica y la tareas se me facilitaban bastante, pero pasé más trabajos que un alacrán dentro de un vaso de cristal
...recuerdo entre las tareas más difíciles un transformador de fuerza que funcionaba a frecuencia 400Hz para alimentar circuitos de antena de un radar marítimo, y los transformadores de salida horizontal (los fly-back) de televisión. Aquí en España me he vuelto vago y mientras pueda comprar ó conseguir los transformadores que necesito, ya sabes...por eso te comentaba antes lo encomiable de tu labor. Muchas gracias de nuevo!

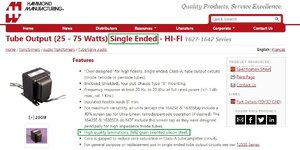

Los transformadores de esas series 1627/1642, son únicamente para disposición simple (single ended), y por obvias razones no sirven para disposiciones simétricas (Push-Pull), en estos transformadores para tener una buena respuesta a bajas frecuencias utilizan laminación de grano orientado, y también para reducir peso, y dimensiones, dado que estos llevan entrehierro (airgap) para que no saturen por DC, con laminación común serían muchísimos más enormes, y pesados.Muchas gracias Rorschach
