[Aporte] 100 + 100 Wrms Integrado en disipador

[Juan Carlos Hernández Púa]

Porque del derecho es muy sencillo, habrá que complicarlo un poco, no ?.



[Fogonazo]

Porque del derecho es muy sencillo, habrá que complicarlo un poco, no ?.

Como se decía en una empresa para la que trabajé: "Por que hacerlo sencillo, pudiendo hacerlo complicado y mucho mas caro"


Si realizó la PCB que figura en el tema y colocó los transistores de poder como muestra la imagen están mal.



[Cyborg16]

Por distracción, que vergüenza jaja. Ya tenía el archivo de corel del primero que hice y no se me ocurrió que estuviese mal. Igual verifique pin por pin de los transistores a que componentes iban para no hacer macanas. Y funcionar funciona, suena "bastante" bien, pero tengo ese problema en el cono. Fogonazo; si los tr de potencia estuviesen al revés no explotaría todo?

Pd: confié en el vendedor cuando me dijo que podía reemplazar las resistencias de 0,47R por otras de 0,33 pero confío más en ustedes, puede traer problemas? La corriente de bias igual la setee en 200mA.

Gracias por las respuestas!



[Fogonazo]

Por distracción, que vergüenza jaja. Ya tenía el archivo de corel del primero que hice y no se me ocurrió que estuviese mal. Igual verifique pin por pin de los transistores a que componentes iban para no hacer macanas. Y funcionar funciona, suena "bastante" bien, pero tengo ese problema en el cono. Fogonazo; si los tr de potencia estuviesen al revés no explotaría todo?

Pd: confié en el vendedor cuando me dijo que podía reemplazar las resistencias de 0,47R por otras de 0,33 pero confío más en ustedes, puede traer problemas? La corriente de bias igual la setee en 200mA.

Gracias por las respuestas!

Opinión sin mayor análisis: Creo que NO explota, pero tampoco trabajan.



[Cyborg16]

Gracias. Andar, anda, así que deben estar al derecho y sobre lo otro alguna idea?



[Fogonazo]

Gracias. Andar, anda, así que deben estar al derecho y sobre lo otro alguna idea?

Puede que tenga sonido, pero los finales no trabajen y sean los driver´s los que lo hagan el trabajo pesado.
Si no hiciste la PCB en espejo, cualquier cosa puede estar pasando.



[Cyborg16]

Me olvide de aclarar eso, SI esta en espejo, los finales trabajan correctamente, tiene buen volumen (aunque no se si todo el que debería), cuando hace esas oscilaciones el parlante el amplificador sigue trabajando correctamente. (no termino de descartar que sea problema del pre).
Lo estoy alimentando con un trafo de +/-32Vac x 3A, puente de 25A y 4700uF por rama. Según el post de diseño de fuentes de alimentación para audio tendría un rizado del 7% aprox. (todavía no lo pude medir y puedo haber metido la pata en las cuentas)
Ahora estoy de viaje pero en cuanto vuelva subo fotos del montaje de la placa de la fuente.

Saludos y gracias



[cancerverus266]

hola se pueden usar los transistores 2SD669 y 2SB649 en lugar de los tip 29/30.



[Fogonazo]

hola se pueden usar los transistores 2SD669 y 2SB649 en lugar de los tip 29/30.

Y ¿ Que piensas sobre publicar los datasheet´s como para hacer una comparación sin tener que buscarlos ?



[cancerverus266]

lo siento fogonazo la pregunta era por que van 2 amplificadores de otros post que no me funcionaron y aun que reemplace los tip por los d/b no se soluciono el problemas y como en el amplificador de este hilo también uso los tip ,no quiero llevarme el 3er strike de por si ya me apachurre por los otros 2



[cancerverus266]

pues les diré que hasta a mi esposa le gusto como se oye este amplificador,funciona bien hasta ahora solo lo estoy probando con la lampara serie y carga de 4 ohms en ambos canales.
los detalles son los siguientes
-el par de tips de la derecha al ajustar el bias (lo ajuste con el preset) en ambas resistencias da la misma lectura de 20mV.
-el par de la izquierda el lado que tiene el tip con la franja dorada da 20mV y el que no la tiene da 18mV,es decir una diferencia de 2mV
todos estos tip 41/42 fueron adquiridos en sgemx solo que los últimos no estaban marcados con esa franja lo que me hizo dudar de ellos ya que en otros proyectos tengo problemas de cc presente a la salida al subir el volumen.

--¿que tanto puede repercutir esta diferencia de voltaje ya en el funcionamiento del amplificador.?

comento esto de los tips para los que adquieren componentes en sgemx nos fijemos un poco mas a la hora de la compra,cabe mencionar que sgemx no se distingue por vender falsificaciones si no todo lo contrario pero no esta exento de ello

mas adelante lo probare sin la lampara y compartiré impresiones



[cancerverus266]

bueno así quedo montado sobre una placa y con 2 ventiladores en serie para alimentarlos desde la fuente.



[cancerverus266]

hola aquí presentando el traspaso del amplificador a un pcb realizado con dryfilm y ya poniéndole un poco mas de esfuerzo.
veo que van mas de 6 meses sin actividad,lo que me recuerda ¿creen que este tipo de amplificadores tienden a desparecer o sobrevivirán como los de válvulas?
lo pregunto por que donde consigo los componentes,prácticamente ya no venden de este tipo si no que están pasando a los clase d.
y están dejando de vender componentes para este tipo de amplificadores.en fin pruebo el amplificador y agregare el pcb (es el del autor de este post solo agregue unas borneras y di mas espacio para piezas)para quien tenga la curiosidad de armarlo



[SKYFALL]

Son buenos amplificadores y siempre y cuando existan sus componentes disponibles para construirlos estaran vigentes, igual a como sucede con las valvulas cada mercado tiene su demanda y los clase AB transistorizados no son la escepcion.

Los clase D toman fuerza pero aun les falta ganar mucho terreno para que puedan desplazar una topologia de construccion.



[cancerverus266]

hola los capacitores cerámicos de 36,5,68,180pf cual es el voltaje mínimo que deben soportar ya que después del temblor a qui en mexico donde normalmente compraba las piezas cerro,y solo consigo de 50v máximo (anteriormente los conseguia conseguían de 1000v, es una exageracion pero mas vale que sobre)



[sergiocd62]

cancerverus266 Como la fuente no supera los 50 voltios, tus condensadores de 50 voltios están mas que bien.



[cancerverus266]

gracias sergio un poco tarde vi tu comentario.
pues aquí la versión final de este amplificador,se escucha increíble.
bias lo deje en 40mA y offset oscila entre 3mV fue mas fácil el ajuste con el cambio de los preset.
el cel no es muy bueno pero les dejo un corto video

https://www.youtube.com/watch?v=WsyMl9zAcRE&feature=youtu.be

esperemos que aun le interese a alguien armarlo



[Dr. Zoidberg]

Que te gusta el de 4 capacitores, pués aqui lo tienes.

saludos

Hola!
Recien veo este post que he citado y les digo que tengan cuidado con el esquemático si pretenden hacer un PCB diferente. El PCB propuesto está OK, pero no coincide con el esquemático...que está mal en la parte de generacion de los +24V.
Los dos capacitores de la rama de +24V NO DEBEN estar conectados a la línea de +42V sino a GND. Si no lo hacen así puede no "arrancar" el 7824 cuando enciendan la fuente...o peor aún, pueden volar por que no tienen diodos de proteccion



[tupolev]

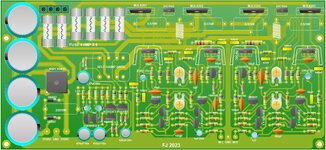

Completito, recién salido del horno.
