Ayuda con Diagrama Radio National Panasonic RL-206W

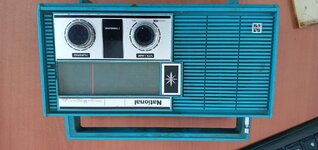

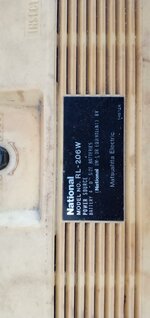

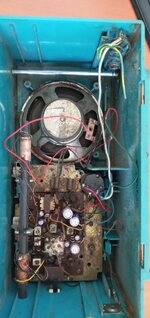

Buen día alguien de casualidad tenga el diagrama del radio National Panasonic RL-206W, ya que todos los cable cortados placas dañada sobre calentada y no se como restaurar mi radio.


Adjuntos

  • 20230317_101725_mfnr.jpg
    208.3 KB · Visitas: 30
  • 20230317_101735_mfnr.jpg
    187 KB · Visitas: 27
  • 20230317_101756_mfnr.jpg
    151.4 KB · Visitas: 21
Cuando no se encuentra diagrama... ingenieria inversa...
Sacar diagrama.... y en el fondo.... todas las radios son iguales
