BOBINADORA MANUAL SIMPLE PARA TRANSFORMADORES

Para contestar un pedido del colega @Guillotina, publico imágenes, y medidas de la bobinadora que hice hace más de 20 años.
Es muy simple, y robusta, fácil de hacer, solo que hay que tener las herramientas necesarias, se necesita un torno (o mandar a tornear) para hacer los alojamientos para los 2 rodamientos, y parte de la varilla roscada de 1/2" donde lleva un rebaje, luego lo demás es muy simple, cortar, soldar, y montar.

Base de chapa de hierro de 5/32" de 12 cm por 20 cm.
Tubo cuadrado 4 cm por 4 cm, y de 2 mm de espesor, por un largo de 20 cm.
Varilla roscada de 1/2" W por 24,5 cm de largo, luego tornear 9,5 cm de ese largo a un diámetro de 10 mm.
Caño de hierro negro de 1 1/4" x 5,5 cm de largo, donde van alojados los rodamientos.
2 rodamientos 6200, tornear el caño por dentro para el alojamiento de ambos.
Hierro ángulo de 2", 1/4" de espesor por 11 cm de largo.
Base de hierro para el cuenta vueltas de 5,3 cm por 3,8 cm, y 1/4 " de espesor.
Planchuela de 1/4" por 4 cm de largo, cortada en ángulo que se suelda a la base del cuentavueltas según imagen.
Manivela, planchuela de 1", 5/32" de espesor, y 18 cm de largo.
Mango de la manivela, hierro redondo de 5/8" por 11 cm de largo, tubo de ac. inoxidable de diámetro 18 mm, el cual se inserta dentro del redondo de hierro.
1 cuenta vueltas mecánico de 4 dígitos
2 poleas dentadas plásticas de 20 mm de diámetro.
1 correa dentada a la medida.

Nota (para luego no recibir quejas) : "las medidas son aproximadas", hace mucho tiempo que la hice, quien quiera hacerla tal cual como está, deberá tomar las medidas correctas, y ajustar, dado que es algo artesanal, o pueden tomarla como modelo, y hacer las modificaciones que les plazca.

Imágenes :

Ver el archivo adjunto 302862Ver el archivo adjunto 302863Ver el archivo adjunto 302864Ver el archivo adjunto 302865Ver el archivo adjunto 302866
Ver el archivo adjunto 302867Ver el archivo adjunto 302868​

Saludos Cordiales
Rorschach

Casera y robusta como la que diseñe yo... el contador es un calculadora con un magnetic switch en el = el clasico 1+1, pero SI esta hermosa la que armaste.



[DJ T3]

Buscando un modelo 3D para quien tenga impresora, me topé con ésto que es mas barato (igual al mecánico en $$$), y se puede adaptar perfectamente.
Cuenta Ganado Digital Manual Click Contador Eventos Reloj - $ 2.106,34



[analogico]

Aca otra idea, usando partes de bicicleta, que son baratas y hasta se pueden conseguir gratis

Una maza y un eje extra y las tuercas, para unir el eje de la masa con el otro eje usan una tuerca para que quede alienado y después lo sueldan.
Y para unir la maza con la base usen abrazaderas y pernos.



[J2C]

.


Sin necesidad de soldar se usan tuercas largas !!!!!

​

.



[Rorschach]

.


Sin necesidad de soldar se usan tuercas largas !!!!!

Ver el archivo adjunto 302974​

.

Estas tuercas largas (en realidad son las llamadas tuercas cuplas, que se usan todavía para unir las varillas de los bombeadores de agua), tienen un inconveniente, no están roscadas completas, y de una sola pasada, está roscadas por un lado hasta casi la mitad haciendo tope, y del otro lado exactamente lo mismo, esto se hace para que la unión entre varillas tengan tope, y se puedan ajustar.
El inconveniente de estas tuercas cuplas usadas para alargar un eje, o algo por el estilo, es que ambas roscas, la de un lado y la del otro no están bien centradas, y esto hace que cuando gire dicho eje, prolongación, etc., lo haga descentrado.

TUERCA CUPLA 1/2 W
​

Escribo esto por que me pasó en la práctica, donde necesitando alargar el eje de la bobinadora para bobinar 2, o más carretes iguales, la cupla no me sirvió por que la prolongación giraba descentrada.
La solución fue hacer una tuerca largaaa, soldando 5 tuercas de 1/2"W, el procedimiento para quede bien, es roscar las 5 tuercas en una varilla roscada, que estén juntas pero no apretadas, y luego soldarlas, después de enfriar, si se desenrosca sin esfuerzo, es por que el trabajo se hizo bien.

Saludos Cordiales
Rorschach ​



[analogico]

.


Sin necesidad de soldar se usan tuercas largas !!!!!

Se me olvidava la union de ejes la hacen con una tuerca conica, de las mismas que se usan en la maza.



[Rorschach]

Buscando un modelo 3D para quien tenga impresora, me topé con ésto que es mas barato (igual al mecánico en $$$), y se puede adaptar perfectamente.
Cuenta Ganado Digital Manual Click Contador Eventos Reloj - $ 2.106,34

El inconveniente de usar en las bobinadoras cuenta golpes, cuenta ganado, tanto mecánicos, como digitales, es que muchas veces, si se cruzan espiras, y te das cuenta después de bobinar varias vueltas, o te pasas de la cantidad de espiras, y debes desbobinar, es que estos no cuentan para atrás, entonces debes anotar cuantas vueltas son para atras, para luego descontar, y es un lío.
Por ello, es mejor en las bobinadoras los cuentavueltas, porque cuentan para un sentido, y descuentan para el otro.



[telera]

Aquí tienes otra.
AQUÍ



[switchxxi]

Ahí viene de nuevo la calculadora al rescate, tan solo usar --1 (doble menos) y empieza a descontar. Luego ++1 y a seguir. Otro punto más a favor .



[kuzhertz]

Buenos días quizá sirva al tema, hay contadores digitales por sensor inductivos muy baratos. Compré uno por unos 6 dolares.



[Rorschach]

Buenos días quizá sirva al tema, hay contadores digitales por sensor inductivos muy baratos. Compré uno por unos 6 dolares.
Ver el archivo adjunto 304064

Hola, ¿cuenta para un sentido, y descuenta para el otro?, ¿o siempre cuenta?



[kuzhertz]

Hola, siempre cuenta. Pero se pu

Hola, ¿cuenta para un sentido, y descuenta para el otro?, ¿o siempre cuenta?

Hola, siempre cuenta en ambos sentidos. Pero se puede adicionar una cuña antirretorno algo como un trinquete. Saludos.



[Fogonazo]

​

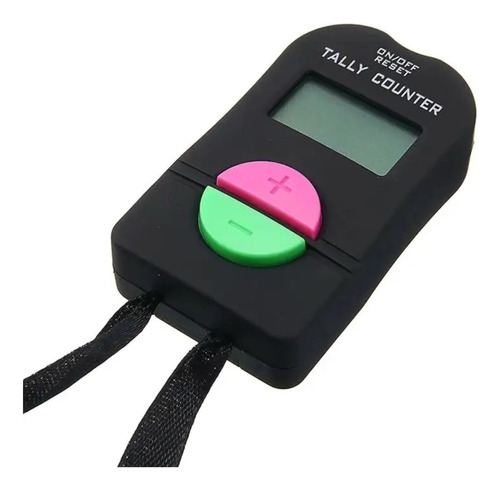

Cuenta Ganado Digital Click Contador Evento Reloj Golf - $ 20.357,11
