Experiencias, curiosidades y observaciones en placas de ordenador

[moler]

Hola. En los laptops modernos ya no vale quitar la pila. Incluso los asus nuevos no llevan pila. El circuito RTC y el cmos (parte volatil de la bios) ya no se alimentan de una pila.

Por otra parte no hay que borrar la eeprom entera del disco duro porque entonces dejara de funcionar. Dentro del codigo hexadecimal hay que localizar la direccion de memoria en la cual se aloja el password y esa linea ponerla a "FF".

No estoy dando una explicacion para neofitos.. hay que entender de lo que hablo espero no sea demasiado complicado de entender.

saludos



[tiago]

respecto a la bios de la placa de la laptop o PC es muy facil solo quitas la bateria unos segundos y ya adios contraseña.

No creas que funciona siempre, algunos se resisten.

Hola. En los laptops modernos ya no vale quitar la pila. Incluso los asus nuevos no llevan pila. El circuito RTC y el cmos (parte volatil de la bios) ya no se alimentan de una pila.
saludos

moler, yo les veo pila a todos, Asus incluido. ¿A que placas te refieres?, la EC BIOS tiene que estar soportada por la pila o un acumulador equivalente, RTC lo requiere. La PCH/FCH BIOS no se alimenta hasta que no arranca el equipo.
CMOS es una tecnología, no una parte del BIOS.

Saludos.



[moler]

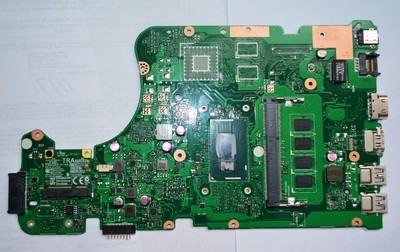

Tiago por ejemplo las placas X554L y las mas modernas, ya no cogen la tension de una pila.

Las serie F55x tampoco llevan pila y los ultrabook que estan saliendo, salen sin pila en varias marcas, el circuito RTC se alimenta en algunos equipos de una tensión que sale de bateria.

En mucho equipos ya no hay EC bios, hay MAIN bios o comunmente llamada BIOS de PCH, sistema o FCH si es AMD, y dentro de esa Bios esta la información para el control del EC. Todo junto.

La tecnología CMOS esta en los primeros 64kb de la eprom (https://es.wikipedia.org/wiki/RAM-CMOS)

y es la parte volatil de la misma, es decir la que podemos configurar en el setup cuando iniciamos el PC, es la unica información que podemos modificar con el ordenador encendido, y es la que "se borra" al quitar la pila y hacer el reset. Me refiero a eso no al CMOS de metal oxido del integrado.

Saludos.



[tiago]

No he visto esas placas ... Al parecer les ponen memorias flash, lo único que se me ocurre para que no lleve pila, pero hay otras cosas que no me cuadran... Y si le quitas la batería? Estoy deseando ver una.
No sabía que hubiese una parte RAM dentro de la EEPROM.
Muy interesante el dato.

Asus siempre ha empleado una bios única, ahora parece que otros están también optando por ésta opción, lo he observado en otras marcas.

Saludos.



[moler]

Son como los ultrabook Tiago, de esos que llevan la bateria dentro, es decir que tienes que abrirlos para sacarla. Cada vez hacen las cosas mas simples pero mas complejas, dentro de poco veremos en toda la placa un solo chip encargado de todo autoalimentado y rodeado de resina. En fin tendremos que seguir al pie del cañon. un saludo compañero.



[TRILO-BYTE]

entonces ya no seria una computadora si no un microcontrolador tecnicamente hablando.



[tiago]

De todos modos, yo estoy mirando las memorias que se usan para almacenamiento de BIOS y no encuentro vestigios de una región RAM para éste fin, solamente un bloque destinado a Buffer de datos.
La CMOS RAM es un chip dedicado que contiene un calendario y un reloj RTL. Pero actualmente no aparecen en las placas modernas o se opta por otra solución.
Pienso que RTL está actualmente contenido en algún sector de las CMOS serial flash que se utilizan como contenedores del BIOS y que RTL se genere por algún algoritmo contenido en el firm. Obviamente soportado por una batería o alimentación externa.
Las contraseñas que se borran quitando la pila es probable que lo hagan porque ésta contraseña se encripta en la misma región que RTL y pienso que se debe mas a un fallo en el diseño del firmware (Por razones obvias) o que de alguna forma tiene alguna ligadura a ésta región volatil que cuando se resetea, reestablece también la contraseña.

Otra de las cosas que se me ocurren es que RTL no esté alojado en flash o EEPROM, contenedores habituales de BIOS, más el primer caso que el segundo, si no en Puente Sur, ya que el patrón que gobierna RTL está generado por el oscilador compacto de 32.768 KHz, conectado al Puente Sur.
Algo de luz sobre el asunto sería bienvenida.

En cuanto a las contraseñas de los HDD están contenidas en la CMOS flash que incorpora la pequeña placa de gobierno del disco duro, o se encuentra el firmware del fabricante del disco o se intenta encontrar las lineas que contienen la contraseña, como dijo el amigo moler.

Saludos.



[tiago]

Despues de investigar un poco y no encontrar vestigios de RAM de almacenamiento en ninguna EEPROM, FLASH o Firmware Hub, y viendo que el oscilador de 32.768 KHz, reloj que utilizan generalmente los RTC está vinculado directamente al Puente Sur del chipset, sospechaba que RTC y CMOS RAM estuviesen alojados en éste chip. Consultando el datasheet de uno de ellos se puede confirmar totalmente el hecho que la contraseña, así como todos los datos de la configuración de arranque, que se graban en el RAM CMOS están alojados en tal región en el Puente Sur (Carácteristicas en página 36), y no en el chip de memoria que contiene el firmware de BIOS.

El firmware de BIOS está directamente vinculado con RTC y la configuración de sistema existente en CMOS RAM, por lo que reprogramando el chip de memoria que contiene el BIOS reiniciamos también la CMOS RAM del Puente Sur, eliminando de tal forma la contraseña en los sistemas que ésta se graba en CMOS RAM, sin haber quitado la pila de soporte en ningún momento.
De todos modos, para los casos que quitando la batería no se consigue reestablecimiento, cabe sospechar que el firmware graba la contraseña definitivamente en la memoria FLASH, cosa que ocurre cada vez con mas frecuencia.




Módulo que contenía el RTC y el área de memoria RAM (CMOS ó NV) con la configuración de arranque, en su presentación mas típica DIP24. Incorporaba una pila CR2032.
Eran muy comunes en placas Intel y AMD, recuerdo haberlas visto hasta en las placas que portaban los primeros procesadores con arquitectura MMX.
Para la época eran unos dispositivos muy aseados, con un error de ± 5 segundos/mes, superaban por bastante a los relojes CASIO de esa época cuyo error era de ± 15 segundos/mes.


El Puente Sur está directamente conectado a la memoria Flash que contiene el BIOS,
Ahora, el Real Time Clock (RTC) y la región CMOS RAM están integradas en éstos complejos chips que forman parte del Chipset de la placa base.
La pila que encontramos en la placa base mantiene los datos de la memoria RAM integrada en éste chip.
Parece ser que muchos sistemas comienzan a superponer los datos de ésta memoria RAM y los de la EEPROM, de forma que cuando arrancamos el equipo, la RAM carga sus datos salvaguardados en EEPROM, parece que de ésta forma no se hace necesaria una pila de soporte.





Diferentes tipos de Puente Sur.


Salút.



[moler]

El oscilador del puente sur permite que este oscile a una frecuencia de sincronizacion con KBC o EC, que tambien lleva cristal de 32.768, ya que el controlador embebido se comunica directamente con el puente sur. No obstante hay muchos tipos de chips encargados de hacer las funciones de puente sur, ya que existen equipos sin punte sur, sin puente norte, sin grafica... existen equipos con solamente un chip que a su vez hace todas las funciones incluso de la CPU por lo que en ese tipo de chips no se aloja nada referente al BIOS, y por otra parte hay equipos con dos bios, en casos como placas con PCH o FCH.

Existen placas con eprom secundaria que aloja passwords y solamente realizan esa funcion, son consultadas por la bios en busca de una direccion de memoria en la eprom secundaria donde se aloja el password en caso de llevarlo, en estos equipos no se puede borrar el password ni flasheando la BIOS principal al igual que los passwords de disco alojados en la eprom de la placa electronica del HD. Esto es lo primero que comenté el otro dia, el puente sur esta en sincronia con el circuito RTC que en la mayoria de equipos se alimenta de la tension de la pila para mantener los datos volatiles del setup de inicio ya que el puente sur es el encargado de controlar todos los "perifericos" de un portatil, sonido, red, etc.

Esta bien el aporte tiago, gracias.
Un saludo.



[tiago]

Precisamente éste hilo se abre para ésto, para que dejemos nuestras impresiones y experiencias.
Los equipos sin puente sur, puente norte e incluso sin gráfica* ya los hay hace tiempo, lo que ocurre es que son placas con otra arquitectura, y no me he parado a ver cómo interactua el chipset, incluso hay algunas placas que llevan cierto chip de Nvidia que realiza todas las funciones de chipset, solamente se libra la CPU de estar integrada en éste chip, no recuerdo ahora mismo cual es.

En todo caso albergan de cualquier forma RTC y CMOS RAM en ellos, de todos modo tengo bastante curiosidad en averiguar mas, hay bastante literatura al respecto en la red por lo que he comprobado.

Si, el oscilador de 32.768 ya he visto cómo interactúa con Puente Sur y EC. Fíjate que todos los RTC que se fabrican dedicados para diversas aplicaciones, portan un cristal exactamente a esa misma frecuencia.

Saludos.

* Sin procesador de gráficos dedicado o contenido en un chip específico para tal fín.



[marmol]

En cuanto a las contraseñas de los HDD están contenidas en la CMOS flash que incorpora la pequeña placa de gobierno del disco duro, o se encuentra el firmware del fabricante del disco o se intenta encontrar las lineas que contienen la contraseña, como dijo el amigo moler.

Hola, buscando información para resolver una averia de la que he solicitado ayuda, he vuelto a ver este tema y quiero aportar mi pequeño conocimiento sobre el tema concreto de los passwords en los discos duros.

Esos passwords no se almacenan en ningún CI de la placa electrónica de los discos ni en la placa madre.

Se guardan en un módulo del llamado Area de Servicio (S.A.) ubicado en el plato del disco duro. Que es en realidad la que contiene el firmware del disco.
Uno de los módulos, por ejemplo contiene el famoso SMART.

Así que es inutil trastear en la plaquita para desbloquear la contraseña. Sólo puede hacerse con herramientas de software-hardware específicas (y carísimas) que permiten acceder a esa Area de Servicio dentro del plato.

He visto que para algunos modelos específicos de disco duro, mediante software e ingenieria inversa, han conseguido hacerlo, pero es muy raro y muy complicado, primero de entender y segundo, de realizar.

Bueno, es mi granito de arena y espero le sirva a alguien para que no se vuelva loco tratando de sacar una contraseña de esas.

Saludos.



[tiago]

Estupendo, no sabía de ese área, los discos duros son misteriosos ya que no se envían a reparar por lo general.
Ya que los has trasteado aunque sea un poco, ¿Sabes que contiene la EEPROM del disco?.

Saludos.



[marmol]

Pués básicamente contiene el pedazo de código necesario para arrancar el disco y que la PCB tenga acceso a esos sectores donde se encuentra la SA y a todo lo que tenga que funcionar.
El resto del código está en unos sectores reservados para la SA, y no son accesibles para el común de los mortales...

Se puede profundizar mucho más sobre el tema, yo he aprendido/intuido algo al hacer recuperaciones de datos. Vas buscando soluciones y por el medio encuentras información que no viene exactamente al caso, pero la ves y, a veces, hasta la recuerdas...jajaja!

Un saludo.



[tiago]

Estupendo, algo así como un lanzador.
El mundo de los discos duros es como la cara oculta de la luna.

Saludos.



[TRILO-BYTE]

disculpen y eso como se hace?
yo tengo un disco duro que entro en smart pero lo concte via rs232 para ver si lo desbloqueaba pero nada.

ese disco abrio windows pero se me ocurrio darle CHKDSK en modo seguro y valio pepino.



[tiago]

disculpen y eso como se hace?
yo tengo un disco duro que entro en smart pero lo concte via rs232 para ver si lo desbloqueaba pero nada.

ese disco abrio windows pero se me ocurrio darle CHKDSK en modo seguro y valio pepino.

¿Como se hace qué, recuperar contraseñas? O entrar al sector de servicio.
La verdad es que no tengo idea de eso. Cuando tenga tiempo, o sea, no se cuando, me gustaría coger algunos discos y trastear las EEPROM ya que tengo al menos 20 o 25 piezas de desecho.
Pero poquito mas te puedo aportar al respecto.

Saludos.



[TRILO-BYTE]

hoo yo queria saber si alguien sabia de como quitar el modo smart, lo de la eeprom no se si sea basado en eeprom seriales con un lector de memorias pudiera leerse el codigo



[tiago]

Si, la EEPROM se puede leer sin problemas seguro.
Estoy de traslado y tengo el tallercito desmontado y embalado, cuando lo vuelva a montar ya veremos que contiene.

Saludos



[nasaserna]

hoo yo queria saber si alguien sabia de como quitar el modo smart, lo de la eeprom no se si sea basado en eeprom seriales con un lector de memorias pudiera leerse el codigo

lo de desactivar el smart, depende mas de la placa base en la bios se activa o desactiva de algunas(cada ves menos bios tienen la opcion de desactivar),
el problema es que los discos tienen obsolecensia programada. y hay boards que simplemente si el disco tiene x tiempo de uso lo hacen saber y ni hablar si hay errores en él.
el monitoreo del smart se puede desactivar, mas no el sistema interno del disco, por ejemplo el sistema de monitoreo de esta board esta desactivado, pero con un programa serio de verificacion del equipo, en este caso speccy de piriform:

osea que aunque no presente errores el disco tiene memoria y al menor error la board si tiene el smart activo se pondra alerta y hara notificaciones hasta que decida que no va mas.
por ejemplo este disco tiene mas de un año encendido y ese contador no se deja reiniciar,
seria bueno hacer eso con cualquier equipo que compres nuevo o de segunda
asi no te engañan facil diciendo que el equipo es cero kilometros
​



[TRILO-BYTE]

aver entonces si yo tengo una vieja PC y conecto mi HDD ¿puedo desactivar SMART?

yo una vez lei que se podia conectando via RS232 el HDD trae TX y RX asi que decidi conectarlo.
y enviando unos comandos me dio error SPIN OUT.

¿habra manera de solucionar eso?
