Fuente variable de Corriente de 1 a 10A

lo tengo funcionando hace 3 años 220 ac


Adjuntos

  • lampara.jpg
    39.9 KB · Visitas: 247
Última edición:
Claro , ahora si se ve bien , la caida de tensión a través del 317 es poca y entonces ni se entera de los 220V

Saludos compañeros y feliz año nuevo para todos.

Les comento que contruí el circuito compartido por elaficcionado y el funcionamiento está perfecto, solo me falta optimizarlo un poco, es una fuente de 1,5 - 12V / 0 - 10A. Solo le coloque un par de 2SC1494 y con solo 4A de consumo calienta como para hacer un asado. Pienso colocarle 2 o tres de ese mismo transistor.
Aquí les muestro como llevo el proyecto.

Gracias y exitos en este año,


Adjuntos

  • 020120152274.jpg
    58.7 KB · Visitas: 133
  • 020120152275.jpg
    42.9 KB · Visitas: 116
  • 020120152278.jpg
    54.2 KB · Visitas: 113
Correcto Ingeniero corresponde a ''casi ese circuito'' que mostraste tu y el aficionado dejare todo junto en el mensaje y prontamente estare poniendo la simulacion, dejo el datasheet del Lm301

Intentare hacer la simulacion con el lm748 que veo es lo mismo


Adjuntos

  • Schematic - completo -Regulation lm317 & lm301.jpg
    Schematic - completo -Regulation lm317 & lm301.jpg
    80.2 KB · Visitas: 290
  • Board full-Regulation lm317 & lm301.ii.png
    Board full-Regulation lm317 & lm301.ii.png
    32.7 KB · Visitas: 121
  • lm301.pdf
    77.4 KB · Visitas: 109
Correcto Ingeniero corresponde a ''casi ese circuito'' que mostraste tu y el aficionado dejare todo junto en el mensaje y prontamente estare poniendo la simulacion, dejo el datasheet del Lm301

Intentare hacer la simulacion con el lm748 que veo es lo mismo

Te agradezco el titulo, pero no soy ingeniero ;). Con Fogonazo o Fogo alcanza y sobra

disculpa como se puede obtener esa fuente dual de +- 15vdc de la manera mas sencilla






Hola lleonver

Si estás trabajando la electrólisis con una fuente que no tiene filtrado y te da buenos resultados, entonces podrías trabajar tambien con la fuente cuyo diagrama aparece en aquel mensaje de elaficionado.
Ten en cuenta que aquella fuente requiere otra para polarizar ( +- 15VDC) el amplificador operacional que se mira en el dibujo.

Normalmente esas fuentes para galvanoplastia utilizan unos capacitores de muchos microfaradios.

saludos
a sus ordenes

Hola MACLAUD123

Bueno, lo más sencillo me parece: un transformador con derivación central, un puente rectificador, y un par de filtros.

El Transformador de un voltaje adecuado para que al ser rectificado nos de 15 VDC.

En fin sería cuestión de dar una buscada por aquí para ver si te sirve algo de lo que ya hay.

saludos
a sus ordenes

Hola lleonver

Si estás trabajando la electrólisis con una fuente que no tiene filtrado y te da buenos resultados, entonces podrías trabajar tambien con la fuente cuyo diagrama aparece en aquel mensaje de elaficionado.
Ten en cuenta que aquella fuente requiere otra para polarizar ( +- 15VDC) el amplificador operacional que se mira en el dibujo.

Normalmente esas fuentes para galvanoplastia utilizan unos capacitores de muchos microfaradios.

saludos
a sus ordenes
Hola, estoy armando una maquinita para hacer electrolisis en metales, necesito 9v y 90amp, consegui un trafo de microondas, le di las vueltas necesarias y conseguis 9.6v, hasta ahi genial, la probé, amperaje me sale 30amp me midió, utilice cable de 2mm, asi que ahora pienso comprar de 6mm de alta temperatura, y asi ver si me tira al menos 80amp y estaría.
Mi consulta a ustedes que saben del tema es, lo tengo conectado todo asi nomas, el trafo a 220v y del bobinado secundario salen los cables.
Para armar algo se me ocurre colocarle un ventilador de 220v para refrigerar un poco, el interruptor, y que mas deberia conectar como para que quede lista la maquinista, no necesito regulación, siempre va a ser constante la corriente en 9v alterna.
Pero no se si deberia colocarle algun capacitor grande, o alguna cosa mas para hacer una maquina que me sirva y dure

Pero no se si deberia colocarle algun capacitor grande, o alguna cosa mas para hacer una maquina que me sirva y dure
Si eso es lo que te interesa, entonces tenés que diseñar la máquina correctamente y no andar utilizando basura.
Vos necesitas 1kVA y el transformador que pretendés usar es de 300VA --> nunca vas a lograr lo que te hace falta.
Si necesitás una máquina que funcione y dure, vas a tener que diseñar una.
La electrónica no es lo que muestra youtube...

Si eso es lo que te interesa, entonces tenés que diseñar la máquina correctamente y no andar utilizando basura.
Vos necesitas 1kVA y el transformador que pretendés usar es de 300VA --> nunca vas a lograr lo que te hace falta.
Si necesitás una máquina que funcione y dure, vas a tener que diseñar una.
La electrónica no es lo que muestra youtube...
Buenos días, me hize fabricar el transformador que necesitaba, con los 2 secundarios tal cual necesito para trabajar al 100%, aunque no lo necesito, quisiera ponerle la posibilidad de tener unos 3 puntos diferentes de potencia, mi consulta es : puedo colocarle algo al ingreso del primario para regular desde allí la potencia de salida en el secundario? Ya que las 2 salidas del secundario, necesito a cada una dividirla para que por un lado salga 12 V alterna y por otro 12 V directa y lo.mismo el otro bobinado, entonces se me ocurre instalar algun potenciometro o algo asi. Me podrán ayudar?

Última edición por un moderador:
Me parece que tendrías que presentar un diagrama claro de lo que querés hacer porque hay un montón de cosas que no se entienden y que están solamente en tu cabeza.
Por ejemplo, ese supuesto circuito que estás armando.
Por más que dividas el transformador en dos o más bobinados, siempre a la salida vas a tener tensión alterna.

Me parece que tendrías que presentar un diagrama claro de lo que querés hacer porque hay un montón de cosas que no se entienden y que están solamente en tu cabeza.
Por ejemplo, ese supuesto circuito que estás armando.
Por más que dividas el transformador en dos o más bobinados, siempre a la salida vas a tener tensión alterna.
Genial gracias. Si mas alla de la salida del transformador, lo que me interesa es que circuito puedo hacer a la entrada, porque la salida yo lo tengo el puente rectificador.
Pero se me.ocurria a la entrada del transformador poder variar los parámetros en 3 puntos para lograr 3 posiciones a la salida.
Solo busco ayuda, porque si tuviera que hacerles algun diagrama sería muy burdo. Coloco una foto del circuito mas o menos lo que haría. El transformador es de 1.1kva creo que era.
Cada bobinado secundario lo separo para poder usarlos con alterna o directa, la corriente continua lo haría con 2 puentes de diodos encapsulado de 50amp, en paralelo para la bobina de 9v y uno mas chico para la bobina de 12v.
Además de esto les debo colocar un capacitor que no se bien como calcularlo.
Más alla de todo esto esos parámetros del planeta sería lo máximo que necesito, pero pensaba, que podía colocar una llave selectora para las 4 salidas, una selectora de 5 posiciones y 4 entradas, asi conecto todo ahi y en la posición que necesito un bobinado lo conecto allí y los que no necesito no los conecto a esa posición.
Pero en la entrada del transformador pensaba que podria poner algun triac por lo que he leído, y asi colocarle un potenciometro, pero todo esto de triac el potenciometro no se que medidas deben ser, ni como.instalarlo. de esta forma modificaría los parámetros de entrada del transformador y eso me modificaría la.salida para bajarle la potencia


Adjuntos

  • 20260127_143304.jpg
    228.4 KB · Visitas: 10
Usá un dimmer comercial capaz de manejar 2KVA. Son mas o menos normales y los venden en ML.
Hay unos para riel DIN que "dicen" que son de 1.5KVA y hay otros de 2.5KVA. Habría que ver...

Última edición:
Usá un dimmer comercial capaz de manejar 2KVA. Son mas o menos normales y los venden en ML.
Hay unos para riel DIN que "dicen" que son de 1.5KVA...habría que ver...
Gracias genio. No recuerdo nada de la técnico, y mas que a electricidad me dedique a herrería y soldadura.
Me faltaría calcular bien el capacitor para la etapa de rectificación de ambas salidas.
Para la salida de 9v y 90amp usaría 2 puente de diodos encapsulados de 40amp cada uno y en paralelo, y usaría otro igual para la salida de 12v y 10amp.
Pero en ambos casos no encuentro como calcular el capacitor.


Adjuntos

  • Screenshot_20260127_144902_Mercado Libre.jpg
    Screenshot_20260127_144902_Mercado Libre.jpg
    278.8 KB · Visitas: 4
Gracias genio. No recuerdo nada de la técnico, y mas que a electricidad me dedique a herrería y soldadura.
Me faltaría calcular bien el capacitor para la etapa de rectificación de ambas salidas.
Para la salida de 9v y 90amp usaría 2 puente de diodos encapsulados de 40amp cada uno y en paralelo, y usaría otro igual para la salida de 12v y 10amp.
Pero en ambos casos no encuentro como calcular el capacitor.
El capacitor se calcula teniendo en cuenta la corriente y el ripple que pretendes, no recuerdo la formula, pero si la buscas la encontras facil, y ojo que despues vas a necesitar una resistencia en seria por la corriente de pico de los capacitores, cuando estan descargados son un corto y eso genera un pico de corriente que tienen que soportar los diodos. A mayor corriente, mayor el valor de los capacitores y mayor el pico de corriente.

Gracias genio. No recuerdo nada de la técnico, y mas que a electricidad me dedique a herrería y soldadura.
Me faltaría calcular bien el capacitor para la etapa de rectificación de ambas salidas.
Para la salida de 9v y 90amp usaría 2 puente de diodos encapsulados de 40amp cada uno y en paralelo, y usaría otro igual para la salida de 12v y 10amp.
Pero en ambos casos no encuentro como calcular el capacitor.
Encontré este que dice 4000w


Adjuntos

  • Screenshot_20260127_150118_Mercado Libre.jpg
    Screenshot_20260127_150118_Mercado Libre.jpg
    197.8 KB · Visitas: 2

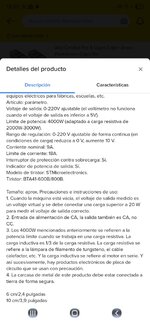

  • Screenshot_20260127_150149_Mercado Libre.jpg
    Screenshot_20260127_150149_Mercado Libre.jpg
    184.7 KB · Visitas: 2
Con un dimmer, para el primario basta con un triac que soporte por lo menos 10A (los normales de 16A van OK.
Para el secundario tal vez puedas usar diodos de alternador de auto o camión...hay que ver cuáles soportan la corriente que necesitás.
Los capacitores te van a salir caros si querés alisar corriente a esa potencia. YO averiguaría si son realmente necesarios.

Edito:
En ese dimmer que me mostrás dice claramente que la potencia para cargas inductivas es un tercio de la nominal para cargas resistivas...y el transformador es principalmente inductivo...
Tal vez funcione o tal vez palme a alta potencia...no queda otra que probar.
