Generar Señal de Video con PIC

[Meta]

Siempre he querido hacer estas cosas. L que veo más fundamental es aprender bie, bien, pero bien es el lenguaje estandar como el C par acasi cualquier microcontrolador.



[Meta]

Aquí hay ejemplos en asm sobre señales PAL y NTSC sobre los PIC y funciona.

http://usuarios.multimania.es/zootronica/modules.php?name=News&file=article&sid=32

Saludo.



[sbl]

yo en particular no manejo el avr ni ningun otro micro aparte de los pic y trato de hacer un programa senc
illo que pueda hacer todo lo que nesecito con el crystal mas bajo posible y el programa mas corto possible por ahi que solo desarrollo los programas en pic y manejo solo asm conosco muy poco de lenguaje C
saludos a todos por los grandes aportes que realizanen nombre de la ciencia.



[Cix]

Bueno yo he hecho uno modificado que encontre en el internet busque como pic osd, justo lo necesitaba para un proyecto para la empresa en q trabajo y ahora se los paso, aunq va contra la politica de la empresa UPPSS , pero bueno no importa.
Lo encontre para un pic12f683 y generaba señales PAL, las modificaciones q he hecho son para NTSC, pic16f628.

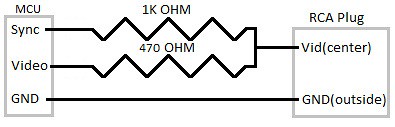

El problema q sigo teniendo es el acoplamiento de las impedancias de salida y entrada ya q depende mucho del voltaje de recepcion y la impedancia del equipo en el q se muestra. Yo trataba de displayarlo en una camara sony cuya resistencia media 200K, tenia como entrada otra camara, y ese era el problema pq cuando lo conectaba a un tv como salida, no tenia problemas
A ver si revisan el ckto y pueden presentar mejoras
Saludos

Fhrozen

Saludos, Fhrozen estoy interesado en estudiar e implementar tu proyecto del ODS NTSC con el pic 16f628 para presentarlo como una aplicación en la universidad, pero no me funciona el archivo que tienes subido en megaupload. Si tienes un pequeño tiempo para poder ayudarme sería genial.

Cix



[rcg]

Propeller de Parallax viene con el motor de video integrado.



[Meta]

Hola:

Es verdad, ya el megadownload como que no. ¿Pueden subirlo de nuevo?

Un saludo.



[Meta]

Buenas:

¿Alguien interesado en el tema de las señales de vídeo?

Y jugar al tetris por supuesto. Sigo recopilando Web que encuentro por ahí sobre señales de vídeo PAL y NTSC. Si encuentra algunas las publicas por aquí.

Tengo intensión de hacer el Tetris y jugar por Internet entre nosotros, ejejejje.

Como curiosidad del tetris y sus códigos para crearlos.
http://www.colinfahey.com/tetris/tetris_es.html

Saludo.



[Meta]

Por si acaso, más información para los que le interesa ahcer cosas on señales de vídeo.

https://www.forosdeelectronica.com/f24/16f84a-conetacto-al-tv-tetris-13163/

Saludois y anímate.



[Meta]

Hola:

¿Alguien se siente capaz de traducir de ASM al C generación de caracteres en una TV?
Se que la paciencia y tener conocimiento es un grado.
https://www.forosdeelectronica.com/posts/490862/

; LE 22/08/1997 ; Edited with PFE and assembled with MPASM ; Tristan@Club-Internet.fr or F1CJN @ F6KBF.FRPA (by packet radio) ; 5*7 new routines  ; 7 characters visible scrolling long text on upper line, yes the pic do it ! ; 8 Grey level bars in the middle of the screen ; 4 digits clock in the bottom  ; setup of the clock with two push buttons ; the 625 lines TV screen looks like this ; By Alain FORT and Peter KNIGHT  ; Free for public domain by Internet ; ;              ************* ;              *  T E X T  * this line is scrolling to the left ;              * grey bars * ;              *   12:00   *    (This is the clock) ;              ************* ; ;       TITLE    "PICDREAM"      LIST    P=16C84   #Define    W    0 #Define    F    1      cblock    0x00         INDF,RTCC,PCL,Status,FSR,PortA,PortB     endc     cblock    0x08         EEData,EEAdr,PClath,IntCon     endc      cblock    0x00         C,DC,Z,PD,TO,RP0,RP1,IRP     endc  ; Page 1 registers Roption    EQU    01H TrisA    EQU    05H TrisB    EQU    06H RAMbase    EQU    0CH   #define    Sync    PortA,0  ; Synchro out at RA0  (PIN 17)  ; DNOP - Double NOP. Delay of 2 cycles, takes only one instruction  DNOP    MACRO     LOCAL    Label Label    GOTO    Label+1     ENDM  ; Delay3W - Delay 3 * W cycles, three instructions  Delay3W    MACRO     LOCAL    Label     MOVWF    Delay         Label    DECFSZ    Delay     GOTO    Label     ENDM  SKIPCC    MACRO     BTFSC    Status,C     ENDM  SKIPNZ    MACRO     BTFSC    Status,Z     ENDM      LIST      CBLOCK    RAMbase         Delay,Count,Count2,Count3,SubSec    ; 5 various registers         HrT,HrU,MiT,MiU,SeU            ; 5 clock registers          CA0,CA1,CA2,CA3,CA4,CA5,CA6         ; 6 caracters pointers         Ta0,Ta1,Ta2,Ta3,Ta4,Ta5,Ta6,TNB,TNB1      ; 7 caracter lines pointers         Ptrtxt                    ; 1 text pointer         ENDC      ORG    0     GOTO    Main      ORG    4     RETURN  ; Table of caracters  Table    ADDWF    PCL,F Tbase    equ    $ Car0    equ    $-Tbase CarO    equ    $-Tbase     RETLW    B'00001110'    ; ....***.     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00001110'    ; ....***. Car1    equ    $-Tbase     RETLW    B'00000100'    ; .....*..     RETLW    B'00001100'    ; ....**..     RETLW    B'00000100'    ; .....*..     RETLW    B'00000100'    ; .....*..     RETLW    B'00000100'    ; .....*..     RETLW    B'00000100'    ; .....*..     RETLW    B'00001110'    ; ....***. Car2    equ    $-Tbase     RETLW    B'00001110'    ; ....***.     RETLW    B'00010001'    ; ...*...*     RETLW    B'00000001'    ; .......*     RETLW    B'00000010'    ; ......*.     RETLW    B'00000100'    ; .....*..     RETLW    B'00001000'    ; ....*...     RETLW    B'00011111'    ; ...***** Car3    equ    $-Tbase     RETLW    B'00001110'    ; ....***.     RETLW    B'00010001'     ;....*...*     RETLW    B'00000001'    ; .......*     RETLW    B'00000110'    ; .....**.     RETLW    B'00000001'    ; .......*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00001110'    ; ....***. Car4    equ    $-Tbase     RETLW    B'00000010'    ; ......*.     RETLW    B'00000110'    ; .....**.     RETLW    B'00001010'    ; ....*.*.     RETLW    B'00010010'    ; ...*..*.     RETLW    B'00011111'    ; ...*****     RETLW    B'00000010'    ; ......*.     RETLW    B'00000010'    ; ......*. Car5    equ    $-Tbase     RETLW    B'00011111'    ; ...*****     RETLW    B'00010000'    ; ...*....     RETLW    B'00011110'    ; ...****.     RETLW    B'00000001'    ; .......*     RETLW    B'00000001'    ; .......*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00001110'    ; ....***. Car6    equ    $-Tbase     RETLW    B'00001110'    ; ....***.     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010000'    ; ...*....     RETLW    B'00001110'    ; ....***.     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00001110'    ; ....***. Car7    equ    $-Tbase     RETLW    B'00011111'    ; ...*****     RETLW    B'00000001'    ; .......*     RETLW    B'00000001'    ; .......*     RETLW    B'00000010'    ; ......*.     RETLW    B'00000010'    ; ......*.     RETLW    B'00000100'    ; .....*..     RETLW    B'00000100'    ; .....*.. Car8    equ    $-Tbase      RETLW    B'00001110'    ; ....***.     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*      RETLW    B'00001110'    ; ....***.     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*      RETLW    B'00001110'    ; ....***. Car9    equ    $-Tbase      RETLW    B'00001110'    ; ....***.     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*      RETLW    B'00001111'    ; ....****     RETLW    B'00000001'    ; .......*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00001110'    ; ....***.     ;B0      D'70'     RETLW    B'00000000'    ; ........     RETLW    B'00000000'    ; ........     RETLW    B'00001000'    ; ....*...     RETLW    B'00000100'    ; .....*..     RETLW    B'00000010'    ; ......*. ;B3      D'75'     RETLW    B'00000000'    ; ........     RETLW    B'00000000'    ; ........     RETLW    B'00000010'    ; ......*.     RETLW    B'00000100'    ; .....*..     RETLW    B'00001000'    ; ....*... CarSP    equ    $-Tbase     RETLW    B'00000000'    ; ........     RETLW    B'00000000'    ; ........     RETLW    B'00000000'    ; ........     RETLW    B'00000000'    ; ........     RETLW    B'00000000'    ; ........     RETLW    B'00000000'    ; ........     RETLW    B'00000000'    ; ........ CarA    equ    $-Tbase     RETLW    B'00001110'    ; ....***.     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00011111'    ; ...***** CarH    equ    $-Tbase     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00011111'    ; ...***** CarU    equ    $-Tbase     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00001110'    ;.....***. CarD    equ    $-Tbase     RETLW    B'00011110'    ; ...****.     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...* CarB    equ    $-Tbase     RETLW    B'00011110'    ; ...****.     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...* CarP    equ    $-Tbase     RETLW    B'00011110'    ; ...****.     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00011110'    ; ...****. CarL    equ    $-Tbase     RETLW    B'00010000'    ; ...*....     RETLW    B'00010000'    ; ...*....     RETLW    B'00010000'    ; ...*....     RETLW    B'00010000'    ; ...*....     RETLW    B'00010000'    ; ...*....     RETLW    B'00010000'    ; ...*.... CarE    equ    $-Tbase     RETLW    B'00011111'    ; ...*****      RETLW    B'00010000'    ; ...*....     RETLW    B'00010000'    ; ...*....     RETLW    B'00011100'    ; ...***..     RETLW    B'00010000'    ; ...*....     RETLW    B'00010000'    ; ...*.... CarF    equ    $-Tbase     RETLW    B'00011111'    ; ...*****      RETLW    B'00010000'    ; ...*....     RETLW    B'00010000'    ; ...*....     RETLW    B'00011100'    ; ...***..     RETLW    B'00010000'    ; ...*....     RETLW    B'00010000'    ; ...*....     RETLW    B'00010000'    ; ...*.... CarJ    equ    $-Tbase     RETLW    B'00000001'    ; .......*     RETLW    B'00000001'    ; .......*     RETLW    B'00000001'    ; .......*     RETLW    B'00000001'    ; .......*     RETLW    B'00000001'    ; .......*     RETLW    B'00010001'    ; ...*...* CarG    equ    $-Tbase     RETLW    B'00001110'    ; ....***.     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010000'    ; ...*....     RETLW    B'00010011'    ; ...*..**     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...* CarQ    equ    $-Tbase     RETLW    B'00001110'    ; ....***.     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010101'    ; ...*.*.*     RETLW    B'00010011'    ; ...*..** CarS    equ    $-Tbase     RETLW    B'00001110'    ; ....***.     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010000'    ; ...*....     RETLW    B'00001110'    ; ....***.     RETLW    B'00000001'    ; .......*     RETLW    B'00010001'    ; ...*...* CarC    equ    $-Tbase     RETLW    B'00001110'    ; ....***.     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010000'    ; ...*....     RETLW    B'00010000'    ; ...*....     RETLW    B'00010000'    ; ...*....     RETLW    B'00010001'    ; ...*...* CarI    equ    $-Tbase     RETLW    B'00001110'    ; ....***.     RETLW    B'00000100'    ; .....*..     RETLW    B'00000100'    ; .....*..     RETLW    B'00000100'    ; .....*..     RETLW    B'00000100'    ; .....*..     RETLW    B'00000100'    ; .....*..     RETLW    B'00001110'    ; ....***. CarK    equ    $-Tbase     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010010'    ; ...*..*.     RETLW    B'00010100'    ; ...*.*..     RETLW    B'00011000'    ; ...**...     RETLW    B'00010100'    ; ...*.*..     RETLW    B'00010010'    ; ...*..*. CarM    equ    $-Tbase     RETLW    B'00010001'    ; ...*...*     RETLW    B'00011011'    ; ...**.**     RETLW    B'00010101'    ; ...*.*.*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...* CarN    equ    $-Tbase     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00011001'    ; ...**..*     RETLW    B'00010101'    ; ...*.*.*     RETLW    B'00010011'    ; ...*..** CarY    equ    $-Tbase     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00001010'    ; ....*.*.     RETLW    B'00000100'    ; .....*..     RETLW    B'00000100'    ; .....*..     RETLW    B'00000100'    ; .....*.. CarR    equ    $-Tbase     RETLW    B'00011110'    ; ...****.     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00011110'    ; ...****. CarV    equ    $-Tbase     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...* CarX    equ    $-Tbase     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00001010'    ; ....*.*.     RETLW    B'00000100'    ; .....*..     RETLW    B'00001010'    ; ....*.*. CarW    equ    $-Tbase     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010001'    ; ...*...*     RETLW    B'00010101'    ; ...*.*.*     RETLW    B'00011011'    ; ...**.**     RETLW    B'00010001'    ; ...*...* CarZ    equ    $-Tbase     RETLW    B'00011111'    ; ...*****      RETLW    B'00000001'    ; ...... *     RETLW    B'00000010'    ; ..... *.     RETLW    B'00000100'    ; .... *..     RETLW    B'00001000'    ; ....*...     RETLW    B'00010000'    ; ...*.... CarT    equ    $-Tbase     RETLW    B'00011111'    ; ...*****     RETLW    B'00000100'    ; .....*..     RETLW    B'00000100'    ; .....*..     RETLW    B'00000100'    ; .....*..     RETLW    B'00000100'    ; .....*..     RETLW    B'00000100'    ; .....*..     RETLW    B'00000100'    ; .....*..  Main     BSF    Status,RP0    ;  adressing bank 1     MOVLW    B'11110'     MOVWF    TrisA     MOVLW    B'11000000'     MOVWF    TrisB        ; ports B as outputs except  RB7 and RB6     BCF    Roption,7    ; we need the integrated pull-up resistors     BCF    Status,RP0    ; adressing bank 0 for the rest of the program      CLRF    SeU    ;Initialisation clock at 00.00     CLRF    MiU     CLRF    MiT     CLRF    HrU     CLRF    HrT     CLRF    Count3  ; Frame starts here. ; ; Frame must be exactly 312.5 Lignes long, each Ligne 64 cycles. ; That ensures frame rate of exactly 50Hz to crystal accuracy.  ;5 Long Equalisation pulses  Frame                ;Main Loop     BCF    Sync        ; 1        ;30us Sync     DNOP            ; 3     MOVLW    4        ; 4     MOVWF    Count        ; 5 Loop1    MOVLW    8        ; 6  6     Delay3W            ;30 30     BSF    Sync        ;31 31    ;2us Black     NOP            ;32 32     BCF    Sync        ; 1  1    ;30us Sync     NOP            ; 2  2     DECFSZ Count        ; -  -     GOTO    Loop1        ; 5     MOVLW    8        ;    5     Delay3W            ;   29     NOP            ;   30     BSF    Sync        ;   31    ;2us Black     NOP            ;   32  ; Now 5 short equalisation pulses, 4 on interlace      BCF    Sync        ; 1    ;2us Sync     NOP            ; 2     BSF    Sync        ; 3    ;30us Black     MOVLW    4        ; 4     BTFSC    SubSec,0    ;    ; 3 on interlace (SubSec odd)     MOVLW    3        ; 6     MOVWF    Count        ; 7 Loop2    MOVLW    8        ; 8  8  8  8     Delay3W            ;32 32 32 32     BCF    Sync        ; 1  1  1  1    ;2us Sync     NOP            ; 2  2  2  2     BSF    Sync        ; 3  3  3  3    ;30us Black     NOP            ; 4  4  4  4     DECFSZ Count        ; -  -  -  -     GOTO    Loop2        ; 7  7  7     CLRF    TNB        ;          7   RAZ de TBN a chaque trame     MOVLW    8        ;          8     Delay3W            ;         32           ; 304 visible Lines  ; 41 black Lines      BCF    Sync        ; 1     MOVLW    D'41'        ; 2     CALL    BlkLns        ;64  ; ****     INIT TEXTE ******   line  42      BCF     Sync     Call     Preptxt3  ; ****    INIT TEXTE CONTINUED ****** line 43      BCF     Sync     Call     Preptxt4  ;********** DISPLAY TEXTE ********* ( + 60 lines) = 103      BCF    Sync        ; 1     CALL    DisTxt        ;64  ; 15 black lines = 118      BCF    Sync        ; 1     MOVLW    D'15'        ; 2     CALL    BlkLns        ;64  ; ***** GREY BARS ***** 60 lines = 178      BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64 ligne 10     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64 Line 20     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64 Line 30     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64 Line 40     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64 Line 50     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64     BCF Sync        ;1     CALL BARRE        ;64    ;*****  14  BLACK LINES =192  *****     BCF    Sync        ; 1     MOVLW    D'14'        ; 2     CALL    BlkLns        ;64  ;*****  KEYS TEST 1 line = 193 *****     BCF    Sync        ; 1    Line 54     CALL    TOUCHE        ;64  ;***** PREPARE CLOCK    =  194 *****     BCF    Sync        ; 1    Line 54     CALL    PREPH        ;64  ;***** DISPLAY CLOCK     = 254  ***** (this takes 60 Lignes)     BCF    Sync     CALL    DisTxt  ;Increment time     BCF    Sync        ;1     INCF    SubSec        ;2    Increment 1/50th sec     MOVLW    -D'50'        ;3     ADDWF    SubSec,W    ;4    Carry now set if second has expired     BSF    Sync        ;5     SKIPCC            ;6    Zero SubSec if =50     CLRF    SubSec        ;7     SKIPCC            ;8     INCF    SeU        ;9    And increment Second Units     SKIPCC            ;10     NOP            ;11     seconds counter modulo 256     MOVLW    -D'60'        ;12     ADDWF    SeU,W        ;13    Carry if needed Second Units->Tens     SKIPCC            ;14     CLRF    SeU        ;15     SKIPCC            ;16     INCF    MiU        ;17    Minutes Units     MOVLW    -D'10'        ;18     ADDWF    MiU,W        ;19     SKIPCC            ;20     CLRF    MiU        ;21     SKIPCC            ;22     INCF    MiT        ;23    Minutes tens     MOVLW    -D'6'        ;24     ADDWF    MiT,W        ;25     SKIPCC            ;26     CLRF    MiT        ;27     SKIPCC            ;28     INCF    HrU        ;29     MOVLW    -D'10'        ;30     ADDWF    HrU,W        ;31      SKIPCC            ;32     CLRF    HrU        ;33     SKIPCC            ;34     INCF    HrT        ;35     MOVF    HrU,W        ;36  Now check for Hours=24     BTFSC    HrT,0        ;37     ADDLW    D'10'        ;38       BTFSC    HrT,1        ;39     ADDLW    -D'4'        ;40     SKIPCC            ;41     CLRF    HrU        ;42 clear hours units     SKIPCC            ;43     CLRF    HrT        ;44 clear hours tens     MOVLW    D'6'        ;45              Delay3W            ;63  ; *****  489 BLACK LINES = 304 *****     BCF    Sync        ; 1        ;5us Sync     MOVLW    D'49'        ; 2     CALL    BlkLns        ; 64  ; insert half Ligne here on interlace  ; Now 5 short equalisation pulses ; prefixed by half video Ligne on interlace  ; Slight bodge of CCIR/PAL - the half Ligne segment is actually a short eq pulse     BCF    Sync        ; 1        ;2us Sync     NOP            ; 2     BSF    Sync        ; 3        ;30us Black     MOVLW    4        ; 4     BTFSS    SubSec,0    ; -     MOVLW    5        ; 6     MOVWF    Count        ; 7 Loop6    MOVLW    8        ; 8  8  8  8     Delay3W            ;32 32 32 32     BCF    Sync        ; 1  1  1  1 ; 2us Sync     NOP            ; 2  2  2  2     BSF    Sync        ; 3  3  3       ; 30us Black     NOP            ; 4  4  4  4     DECFSZ    Count        ; -  -  -  -     GOTO    Loop6        ; 7  7  7     MOVLW    7        ;          7     Delay3W            ;         28     DNOP            ;         30     GOTO    Frame        ;         32  ; Delay routines  Delay6    NOP Delay5    NOP Delay4    RETURN  ; Some black Lignes BlkLns    ADDLW    -1     BSF    Sync        ; 1        ;59us black     MOVWF    Count     DNOP            ; 1 Loop5    MOVLW    D'17'        ; 1  1  1  1     MOVWF    Delay        ; 1  1  1  1 LoopD9    DECFSZ    Delay        ;18 18 18 18     GOTO    LoopD9        ;32 32 32 32     NOP            ; 1  1  1  1     DNOP            ; 2  2  2  2     BCF    Sync        ; 1  1  1  1    ;5us Sync     CALL    Delay4        ; 4  4  4  4     BSF    Sync        ; 1  1  1  1    ;59us Black     DECFSZ    Count        ; 1  1  1  2     GOTO    Loop5        ; 2  2  2     NOP            ;          1     MOVLW    D'17'        ;          1     Delay3W            ;         51     NOP            ;          1     RETURN            ;          2   ;Display ; Call immediately after BCF Sync, takes 60 Ligne periods  DisTxt    DNOP            ; 5    ;Ligne 1 noire     BSF    Sync        ; 6     MOVLW    D'19'        ; 7    delai=57     Delay3W            ;64     BCF    Sync        ; 1    lignes 2 et 3 noires     MOVLW    D'2'        ; 2     CALL    BlkLns        ;64     BCF    Sync        ; 1    Ligne 4 au noir , +1 for caracters line     CALL    INCLIN        ;64     BCF    Sync        ; 1    Ligne 5     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 6       CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 7       CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 8      CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 9      CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 10      CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 11      CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 12 is black, + 1 for caracters line     CALL    INCLIN        ;64     BCF    Sync        ; 1    Ligne 13     CALL    Showline    ;64         BCF    Sync        ; 1    Ligne 14     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 15     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 16     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 17     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 18     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 19     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 20 is black, +1 for caracters line     CALL    INCLIN        ;64     BCF    Sync        ; 1    Ligne 21     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 22     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 23     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 24     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 25     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 26     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 27     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 28 is black,+1 for caracters line     CALL    INCLIN        ;64     BCF    Sync        ; 1    Ligne 29     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 30     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 31     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 32     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 33     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 34     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 35     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 36 is black, +1 for caracters line     CALL    INCLIN        ;64     BCF    Sync        ; 1    Ligne 37     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 38     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 39     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 40     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 41     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 42     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 43     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 44 is black, +1 for caracters line     CALL    INCLIN        ;64     BCF    Sync        ; 1    Ligne 45     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 46     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 47     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 48     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 49     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 50     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 51     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 52 is black, +1 for caracters line     CALL    INCLIN        ;64     BCF    Sync        ; 1    Ligne 53     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 54     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 55     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 56     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 57     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 58     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 59     CALL    Showline    ;64     BCF    Sync        ; 1    Ligne 60     GOTO    Showline    ;64   Showline MOVF    TNB1,W        ; 4  old TNB (without plus one)     ADDWF    CA6,W        ; 5  Incline (continued), seventh caracter preparation     BSF    Sync        ; 6     CALL     Table        ;12     MOVWF    Ta6        ;13     MOVF    Ta0,W        ;15 Carac 1     MOVWF    PortB        ;16       RLF    PortB        ;18     RLF    PortB        ;19     RLF    PortB        ;20     RLF    PortB        ;21     CLRF    PortB        ;22     MOVF    Ta1,W        ;23 Carac 2     MOVWF    PortB        ;24     RLF    PortB        ;25     RLF    PortB        ;26     RLF    PortB        ;27     RLF    PortB        ;28     CLRF    PortB        ;29     MOVF    Ta2,W        ;30 Carac 3     MOVWF    PortB        ;31     RLF    PortB        ;32     RLF    PortB        ;33     RLF    PortB        ;34     RLF    PortB        ;35     CLRF    PortB        ;36     MOVF    Ta3,W        ;37 Carac 4     MOVWF    PortB        ;38       RLF    PortB        ;39     RLF    PortB        ;40     RLF    PortB        ;41     RLF    PortB        ;42     CLRF    PortB        ;43     MOVF    Ta4,W        ;44 Carac 5     MOVWF    PortB        ;45     RLF    PortB        ;46     RLF    PortB        ;47     RLF    PortB        ;48     RLF    PortB        ;49     CLRF    PortB        ;50     MOVF    Ta5,W        ;51 Carac 6     MOVWF    PortB        ;50     RLF    PortB        ;51     RLF    PortB        ;52     RLF    PortB        ;53     RLF    PortB        ;54     CLRF    PortB        ;55 Put 0 ( black video between 2 caracters)     MOVF    Ta6,W        ;56 Carac 7     MOVWF    PortB        ;57       RLF    PortB        ;58     RLF    PortB        ;59     RLF    PortB        ;60     RLF    PortB        ;61     CLRF    PortB        ;62 Ouf! no more room for any NOP     RETURN            ;64  Preptxt3  DNOP            ; 5         BSF    Sync        ; 6     MOVF    SubSec,w    ; 7     ANDLW    B'00000001'    ; 8     SKIPNZ            ; 9     GOTO    GT4        ; 10/11         MOVLW    D'16'        ; 11     ADDWF    Count3        ; 12     SKIPNZ            ; 13     INCF    Ptrtxt        ; 14     GOTO     GT5        ; 16 GT4    CALL    Delay4        ; 15     NOP            ; 16 GT5     MOVLW   HIGH Texte    ; 17    prepare to read the text page at 3C0     MOVWF    PClath        ; 18          MOVF    Ptrtxt,W    ; 19    first caracter     CALL    Texte        ; 25     MOVWF    CA0        ; 26     INCF    Ptrtxt        ; 27     MOVF    Ptrtxt,W    ; 28    Second caracter     CALL    Texte        ; 34     MOVWF    CA1        ; 35     INCF    Ptrtxt        ; 36     MOVF    Ptrtxt,W    ; 37    Third caracter     CALL    Texte        ; 43     MOVWF    CA2        ; 44     INCF    Ptrtxt        ; 45         MOVF    Ptrtxt,W    ; 46    Fourth caracter     CALL    Texte        ; 52     MOVWF    CA3        ; 53     INCF    Ptrtxt        ; 54     MOVLW    D'2'        ; 55       Delay3W            ; 61    equ 6 cycles                 NOP            ; 62      RETURN            ; 64  Preptxt4  DNOP            ; 5         BSF    Sync        ; 6     MOVF    Ptrtxt,W    ; 7    Fith caracter     CALL    Texte        ;13     MOVWF    CA4        ;14     INCF    Ptrtxt        ;15         MOVF    Ptrtxt,W    ;16    Sixth caracter     CALL    Texte        ;22     MOVWF    CA5        ;23       INCF    Ptrtxt        ;24         MOVF    Ptrtxt,W    ;25    Seventh caracter     CALL    Texte        ;31     MOVWF    CA6        ;32             MOVLW    D'7'        ; 33       Delay3W            ; 54   equ 21      MOVLW    -D'6'        ; 55   plus 6 for a one caracter shift     ADDWF    Ptrtxt        ; 56   voila      MOVF    Ptrtxt,W    ; 57        ADDLW    -(FTexte-DTexte); 58 compar to text length     SKIPCC            ; 59     CLRF    Ptrtxt        ; 60 RAZ text pointer if end of scroll     CLRF     PClath        ; 61 RAZ PClath for reading lire caracters table page at page 0         CLRF    TNB        ; 62 TNB initialisation     RETURN            ; 64                   INCLIN    MOVF    TNB,W        ; 4  Computing the table input adress      MOVWF    TNB1        ; 5     BSF    Sync        ; 6  and store in  Ta0 to Ta5 registers     NOP            ; 7      MOVF     TNB,W        ; 8         ADDWF    CA0,W        ; 9   Add TNB to result     CALL     Table        ; 15  Call line number NB     MOVWF    Ta0        ; 16  Table in TA0     MOVF     TNB,W        ; 17         ADDWF    CA1,W        ; 18     CALL     Table        ; 24     MOVWF    Ta1        ; 25     MOVF     TNB,W        ; 26         ADDWF    CA2,W        ; 27     CALL     Table        ; 33     MOVWF    Ta2        ; 34     MOVF     TNB,W        ; 35         ADDWF    CA3,W        ; 36     CALL     Table        ; 42     MOVWF    Ta3        ; 43     MOVF     TNB,W        ; 44         ADDWF    CA4,W        ; 45     CALL     Table        ; 51     MOVWF    Ta4        ; 52      MOVF     TNB,W        ; 53      ADDWF    CA5,W        ; 54      CALL     Table        ; 60      MOVWF    Ta5        ; 61      INCF    TNB        ; 62  the (Ta6) is in the Showline routine !!     RETURN            ; 64  PREPH    DNOP            ; 5    Clock      BSF    Sync        ; 6     BCF     Status,C    ; 7      MOVLW    D'80'        ; 8 First caracter is space (black)     MOVWF    CA0        ; 9        MOVF    HrT,W        ; 10  Hours Tens      MOVWF    CA1        ; 11     RLF    CA1        ; 12  multiply by 7 for table access     RLF    CA1        ; 13       ADDWF    CA1        ; 14     ADDWF    CA1        ; 15     ADDWF    CA1        ; 16      MOVF    HrU,W        ; 17  Heures Units     MOVWF    CA2        ; 18     RLF    CA2        ; 19  multiply by 7 for table access     RLF    CA2        ; 20     ADDWF    CA2        ; 21     ADDWF    CA2        ; 22     ADDWF    CA2        ; 23      MOVLW     D'70'        ; 24     BTFSC    SeU,0        ; 25 parity test for seconds     ADDLW    D'5'        ; 26     MOVWF    CA3        ; 27 result = 70 or 75      MOVF    MiT,W        ; 28 Minutes Tens     MOVWF    CA4        ; 29     RLF    CA4        ; 30 multiply by 7 for table access     RLF    CA4        ; 31     ADDWF    CA4        ; 32     ADDWF    CA4        ; 33     ADDWF    CA4        ; 34      MOVF    MiU,W        ; 35 Minutes Units     MOVWF    CA5        ; 36     RLF    CA5        ; 37 multiply by 7 for table access     RLF    CA5        ; 38     ADDWF    CA5        ; 39     ADDWF    CA5        ; 40     ADDWF    CA5        ; 41      MOVLW    D'80'        ; 42     MOVWF    CA6        ; 43 Last caracter is a space      MOVLW    D'5'        ; 44     Delay3W            ; 59 eq (15)          DNOP            ; 61     CLRF    TNB        ; 62     RETURN            ; 64  BARRE    DNOP            ; 5    Grey for outputs RA1 RA2 RA3     BSF    Sync        ; 6     MOVLW    B'10000'    ; 7    Outputs Activation RA1 RA2 RA3 on portA     TRIS    PortA        ; 8           MOVLW    D'1'        ; 9    Only even numbers (for sync='1')     MOVWF    PortA        ; 10     CALL     Delay4        ; 14     CALL     Delay4        ; 18     MOVLW    D'3'        ;      MOVWF    PortA        ;        CALL     Delay4        ; 24     MOVLW    D'5'        ;      MOVWF    PortA        ;        CALL    Delay4        ; 30     MOVLW    D'7'        ;     MOVWF    PortA        ;      CALL     Delay4        ; 36     MOVLW    D'9'        ;     MOVWF    PortA        ;      CALL    Delay4        ; 42     MOVLW    D'11'        ;     MOVWF    PortA        ;      CALL    Delay4        ; 48     MOVLW    D'13'        ;     MOVWF    PortA        ;      CALL    Delay4        ; 54     MOVLW    D'15'        ; 55     MOVWF    PortA        ; 56     CALL    Delay4        ; 60     MOVLW    B'11110'    ; 61 Ouput in tristate (except sync) on Port A     TRIS    PortA        ; 62     RETURN            ; 64  TOUCHE     DNOP            ;5     BSF Sync        ;6     MOVF    PortB,w        ;7    reading PortB     XORLW    B'11111111'    ;8    compare with before which was '1' due to the pull-up loads     ANDLW    B'11000000'    ;9      mask for RB7 et RB6     BTFSC    Status,Z    ;10    zero set=no buttons     GOTO    RT2        ;12    out if no key press         INCFSZ     Count2        ;13    delay (with frame counter) if a key at 1     GOTO     RT1        ;15     BTFSC    PortB,7        ;15    minutes button test     INCF    MiU        ;16     BTFSC    PortB,6        ;17    hours button test     INCF    HrU        ;18     MOVLW    D'236'        ;19    Wait a while     MOVWF     Count2        ;20     GOTO    RT3        ;22         RT2    MOVLW    D'236'        ;13         MOVWF    Count2        ;14 RT1    CALL Delay4        ;18         CALL Delay4        ;22 RT3    MOVLW    D'13'        ;23     Delay3W            ;62     return            ;64      Org    3A0  Texte    ADDWF    PCL,F DTexte    equ    $     RETLW    CarSP    ; 1  LENGTH = 95 MAXIMUM (characters plus space)     RETLW    CarSP    ; 2     RETLW    CarSP    ; 3     RETLW    CarSP    ; 4     RETLW    CarSP    ; 5       RETLW    CarSP    ; 6  *** do not modify the first 6 SP characters **     RETLW    CarB    ; 7     RETLW    CarA    ; 8     RETLW    CarT    ; 9     RETLW    CarC    ;10     RETLW    CarSP    ;     RETLW    CarP    ;      RETLW    CarI    ;       RETLW    CarC    ;     RETLW    CarD     RETLW    CarR     RETLW    CarE     RETLW    CarA     RETLW    CarM     RETLW    CarSP     RETLW   CarSP     RETLW   CarSP     RETLW   CarSP     RETLW    CarSP     RETLW    CarSP     RETLW    CarSP     RETLW    CarSP     FTexte    equ    $-6    ; necessairy for scrolling 7 caracters on the screen     RETLW    CarSP      END

Al menos el ASM sacado de este enlace.
http://www.pablin.com.ar/electron/circuito/mc/picdream/picdream.asm
de pablín.

Un saludo.



[sbl]

hola alguien me podria dar las rutinas e sincronzacion vertical y horizontal de video NTSC a 20 cuadros x seg. se les agradece ya que no ogro poder realizar una buena sincronisacion en la señal.



[Meta]

Hola:

Quiero hacer lo mismo pero con PAL,

Estas cosas lo explica por aquí, lo que no entiendo ni papa.

http://server-die.alc.upv.es/asignaturas/TEII/2006-07/Web_C05/02.html

Por ejemplo. Quiero hacer una raya blanca en el centro vertical.

¿Cómo lo hago?

Ahí está la cuestión. Te lo explica arriba pero es un tonstón. Hay que probar y probar. La ventaja que tengo, que me admite PAY y NTSC el TV.


Sólo hay que montar dos resistencias indicado arriba y seguir el esquema indicado en el archivo que puedes descargar.

En esta Wen, no la entiendo mucho, se configura el PAL o el NTSC.
http://xtiming.sourceforge.net/cgi-bin/xtiming.pl

Otras preguntas.
Quiero preparar el código del PIC16F88 ya que tiene más RAM que el PIC16F84A. Quiero saber cosas básicas sea PAL o NTSC. Por ejemplo, quiero preparar rutinias sólo para los tiempos, sea de sincronización o otra cosa en archivos a parte, librerías a parte lalmadas librerías.INC. Así no lo pongo todo en el mismo .ASM principal y volvernos locos. Los retardos se pueden calcular gracias a esta Web de calculador de ratardos o delay.

http://www.golovchenko.org/cgi-bin/delay

Lo que sepan, que nos informe que tipo de retardos hay que poner en cada sincronización.

Aquí hay temas se calcular la sincronización. ¿Quién entiende al Web aquí abajo?
http://xtiming.sourceforge.net/cgi-bin/xtiming.pl

¿A alguien le apatece intentarlo?

Un saludo.



[luiselelectronico]

Hola a todos, he estado trabajando en la generación de una señal de video mediante un microcontrolador PIC. Gracias a todas sus experiencias y el conocimiento compartido en este foro he logrado lo siguiente, lo cual me gustaria compartirlo. Desarrolle una placa a base de un microcontrolador PIC16F887 generadora de una señal de video bajo el estándar NTSC RS-170 para utilizar un televisor como periférico de salida en diferentes proyectos. El trabajo lo presenté en el 8o. Congreso Internacional Tendencias Tecnológicas en Computación 2012.



[Meta]

Hola a todos, he estado trabajando en la generación de una señal de video mediante un microcontrolador PIC. Gracias a todas sus experiencias y el conocimiento compartido en este foro he logrado lo siguiente, lo cual me gustaria compartirlo. Desarrolle una placa a base de un microcontrolador PIC16F887 generadora de una señal de video bajo el estándar NTSC RS-170 para utilizar un televisor como periférico de salida en diferentes proyectos. El trabajo lo presenté en el 8o. Congreso Internacional Tendencias Tecnológicas en Computación 2012.

Buen proyecto.

Con el tiempo y si lo deseas, puedes hacer un menú que se pueda esoger la función NTSC y PAL. Ya es otro cantar y te costará hacerlo.

¿Lo hiciste en ensamblador?

Buen trabajo.



[luiselelectronico]

¡Gracias por tu comentario!
Si, lo realice en ensamblador el proyecto. Lamentablemente me robaron la computadora en donde tenia el codigo pero estoy trabajando en ello. Creo que es muy buena idea la que comentas, de hecho ya la habia considerado ya que el PIC16F887 dispone de 8KB con los cuales se puede hacer maravillas. Seguire trabajando en el proyecto y subire mis resultados para que lo puedan probar.



[macsa1ind]

No se si ya estara posteado , aqui mas informacion:

http://graffiti.virgin.net/ljmayes.mal/var/tvsync.htm

Saludos



[Meta]

Hola:

Hay gente de aquí que sabe crear una buena imagen PAL o NTSC desde un PIC.

Al menos quiero poner en pantalla que diga Hola. Xd. Sigo con el tema, es muy bueno.

Pueden poner más información sobre este tipo de cosas, gracias.

Saludo.



[Meta]

Buenas:

He estado mirando que a lo mejor el CI llamado cxa1145p controla las señales de AV o el RCA, también RGB. Este integrado se usa mucho en la Master System II, MEga Drive y más máquinas.

Con ello quiero saber si puedo generar señales de vídeos con un PIC no directamente, así el PIC le resulta más fácil de manejar imágenes.

Saludo.



[Meta]

Hola:

Viendo este enlace:
http://code.google.com/p/arduino-tvout/

No sabía que Arduino era capaz de hacerlo y con soltura.

https://www.youtube.com/watch?v=MEg_V4YZDh0

https://www.youtube.com/watch?v=bHpFv_x_8Kk

Quiero que sea hecho en C como siempre, no el C/C++ puro y duro y más complejo de entender.

Cualquier sugerencia o si encuentra información, es bienvenido.

Explicado el código pero a ver quien lo entiende.

[LEFT]

#include <TVout.h>
#include <fontALL.h>
#include "schematic.h"
#include "TVOlogo.h"


TVout TV;


int zOff = 150;
int xOff = 0;
int yOff = 0;
int cSize = 50;
int view_plane = 64;
float angle = PI/60;


float cube3d[8][3] = {
  {xOff - cSize,yOff + cSize,zOff - cSize},
  {xOff + cSize,yOff + cSize,zOff - cSize},
  {xOff - cSize,yOff - cSize,zOff - cSize},
  {xOff + cSize,yOff - cSize,zOff - cSize},
  {xOff - cSize,yOff + cSize,zOff + cSize},
  {xOff + cSize,yOff + cSize,zOff + cSize},
  {xOff - cSize,yOff - cSize,zOff + cSize},
  {xOff + cSize,yOff - cSize,zOff + cSize}
};
unsigned char cube2d[8][2];




void setup() {
  TV.begin(PAL,120,96);
  TV.select_font(font6x8);
  intro();
  TV.println("I am the TVout\nlibrary running on a freeduino\n");
  TV.delay(2500);
  TV.println("I generate a PAL\nor NTSC composite  video using\ninterrupts\n");
  TV.delay(2500);
  TV.println("My schematic:");
  TV.delay(1500);
  TV.bitmap(0,0,schematic);
  TV.delay(10000);
  TV.clear_screen();
  TV.println("Lets see what\nwhat I can do");
  TV.delay(2000);

  //fonts
  TV.clear_screen();
  TV.println(0,0,"Multiple fonts:");
  TV.select_font(font4x6);
  TV.println("4x6 font FONT");
  TV.select_font(font6x8);
  TV.println("6x8 font FONT");
  TV.select_font(font8x8);
  TV.println("8x8 font FONT");
  TV.select_font(font6x8);
  TV.delay(2000);

  TV.clear_screen();
  TV.print(9,44,"Draw Basic Shapes");
  TV.delay(2000);

  //circles
  TV.clear_screen();
  TV.draw_circle(TV.hres()/2,TV.vres()/2,TV.vres()/3,WHITE);
  TV.delay(500);
  TV.draw_circle(TV.hres()/2,TV.vres()/2,TV.vres()/2,WHITE,INVERT);
  TV.delay(2000);

  //rectangles and lines
  TV.clear_screen();
  TV.draw_rect(20,20,80,56,WHITE);
  TV.delay(500);
  TV.draw_rect(10,10,100,76,WHITE,INVERT);
  TV.delay(500);
  TV.draw_line(60,20,60,76,INVERT);
  TV.draw_line(20,48,100,48,INVERT);
  TV.delay(500);
  TV.draw_line(10,10,110,86,INVERT);
  TV.draw_line(10,86,110,10,INVERT);
  TV.delay(2000);

  //random cube forever.
  TV.clear_screen();
  TV.print(16,40,"Random Cube");
  TV.print(28,48,"Rotation");
  TV.delay(2000);

  randomSeed(analogRead(0));
}


void loop() {
  int rsteps = random(10,60);
  switch(random(6)) {
    case 0:
      for (int i = 0; i < rsteps; i++) {
        zrotate(angle);
        printcube();
      }
      break;
    case 1:
      for (int i = 0; i < rsteps; i++) {
        zrotate(2*PI - angle);
        printcube();
      }
      break;
    case 2:
      for (int i = 0; i < rsteps; i++) {
        xrotate(angle);
        printcube();
      }
      break;
    case 3:
      for (int i = 0; i < rsteps; i++) {
        xrotate(2*PI - angle);
        printcube();
      }
      break;
    case 4:
      for (int i = 0; i < rsteps; i++) {
        yrotate(angle);
        printcube();
      }
      break;
    case 5:
      for (int i = 0; i < rsteps; i++) {
        yrotate(2*PI - angle);
        printcube();
      }
      break;
  }
}


void intro() {
unsigned char w,l,wb;
  int index;
  w = pgm_read_byte(TVOlogo);
  l = pgm_read_byte(TVOlogo+1);
  if (w&7)
    wb = w/8 + 1;
  else
    wb = w/8;
  index = wb*(l-1) + 2;
  for ( unsigned char i = 1; i < l; i++ ) {
    TV.bitmap((TV.hres() - w)/2,0,TVOlogo,index,w,i);
    index-= wb;
    TV.delay(50);
  }
  for (unsigned char i = 0; i < (TV.vres() - l)/2; i++) {
    TV.bitmap((TV.hres() - w)/2,i,TVOlogo);
    TV.delay(50);
  }
  TV.delay(3000);
  TV.clear_screen();
}


void printcube() {
  //calculate 2d points
  for(byte i = 0; i < 8; i++) {
    cube2d[i][0] = (unsigned char)((cube3d[i][0] * view_plane / cube3d[i][2]) + (TV.hres()/2));
    cube2d[i][1] = (unsigned char)((cube3d[i][1] * view_plane / cube3d[i][2]) + (TV.vres()/2));
  }
  TV.delay_frame(1);
  TV.clear_screen();
  draw_cube();
}


void zrotate(float q) {
  float tx,ty,temp;
  for(byte i = 0; i < 8; i++) {
    tx = cube3d[i][0] - xOff;
    ty = cube3d[i][1] - yOff;
    temp = tx * cos(q) - ty * sin(q);
    ty = tx * sin(q) + ty * cos(q);
    tx = temp;
    cube3d[i][0] = tx + xOff;
    cube3d[i][1] = ty + yOff;
  }
}


void yrotate(float q) {
  float tx,tz,temp;
  for(byte i = 0; i < 8; i++) {
    tx = cube3d[i][0] - xOff;
    tz = cube3d[i][2] - zOff;
    temp = tz * cos(q) - tx * sin(q);
    tx = tz * sin(q) + tx * cos(q);
    tz = temp;
    cube3d[i][0] = tx + xOff;
    cube3d[i][2] = tz + zOff;
  }
}


void xrotate(float q) {
  float ty,tz,temp;
  for(byte i = 0; i < 8; i++) {
    ty = cube3d[i][1] - yOff;
    tz = cube3d[i][2] - zOff;
    temp = ty * cos(q) - tz * sin(q);
    tz = ty * sin(q) + tz * cos(q);
    ty = temp;
    cube3d[i][1] = ty + yOff;
    cube3d[i][2] = tz + zOff;
  }
}


void draw_cube() {
  TV.draw_line(cube2d[0][0],cube2d[0][1],cube2d[1][0],cube2d[1][1],WHITE);
  TV.draw_line(cube2d[0][0],cube2d[0][1],cube2d[2][0],cube2d[2][1],WHITE);
  TV.draw_line(cube2d[0][0],cube2d[0][1],cube2d[4][0],cube2d[4][1],WHITE);
  TV.draw_line(cube2d[1][0],cube2d[1][1],cube2d[5][0],cube2d[5][1],WHITE);
  TV.draw_line(cube2d[1][0],cube2d[1][1],cube2d[3][0],cube2d[3][1],WHITE);
  TV.draw_line(cube2d[2][0],cube2d[2][1],cube2d[6][0],cube2d[6][1],WHITE);
  TV.draw_line(cube2d[2][0],cube2d[2][1],cube2d[3][0],cube2d[3][1],WHITE);
  TV.draw_line(cube2d[4][0],cube2d[4][1],cube2d[6][0],cube2d[6][1],WHITE);
  TV.draw_line(cube2d[4][0],cube2d[4][1],cube2d[5][0],cube2d[5][1],WHITE);
  TV.draw_line(cube2d[7][0],cube2d[7][1],cube2d[6][0],cube2d[6][1],WHITE);
  TV.draw_line(cube2d[7][0],cube2d[7][1],cube2d[3][0],cube2d[3][1],WHITE);
  TV.draw_line(cube2d[7][0],cube2d[7][1],cube2d[5][0],cube2d[5][1],WHITE);
}
[/LEFT]

http://miqueridopinwino.blogspot.com.es/2012/07/obtener-salida-visual-de-tu-arduino-con.html

Edito:
Más datos.

Por lo que pafecen también se comercializan.

http://www.5hz-electronica.com/tellymate.aspx

Mi idea es aprender a producir señales a la TV y aprender hacer dibujos que yo desee.

También se comercializa y no sabía, hace unos años estas cosas no se vendían, se hacía en asm para PIC.
http://todoelectronica.com/superposicion-video-placa-arduino-p-15425.html

Mirando por el aire la hoja de datos del LM1881. Emitiendo señales de vídeo el PIC.

1) ¿Realmente es neceario este integrado?

2) ¿Qué tiene de especial? ¿Más estabilidad de algo?

Por si solo no hace nada, no es como un PIc que tiene un programa dentro y hago dibujos en pantalla. Por ahoar voy a leeer los toches que me dieron y estos enlaces para más información.
http://www.retrovicio.org/tutoriales/conexion-consolas-monitor-arcade-uso-del-circuito-lm1881

Gracias por la info, seguiré dando batalla.



[iadercamilo]

Saludos,

ley todo los comentarios y respuestas del foro sobre este tema la verdad esta genial hasta el momento ya pudo hacer la Hsync y Vsync y puedo pintar en el tv ntsc.

Me gustaria saber como puedo mover una imagen con dos pulsadores, vi el video donde mueven un cuadro pero no dan el codigo fuente alguien sabe como hacer eso.?

Gracias.



[Meta]

ley todo los comentarios y respuestas del foro sobre este tema la verdad esta genial hasta el momento ya pudo hacer la Hsync y Vsync y puedo pintar en el tv ntsc.

Buenas campeón:

¿Puedes poner un ejemplo completo de lo que has sido capaz de hacer en TV?

¿Haz dibujado un "Hola mundo" en pantalla?

Saludo.
