me referia a hacer un tema especial para esto, porque estoy seguro que le interesara a mas de uno , pero tambien es buena la idea
se me ocurre que ahora le des a mano con una lija de buen grano...

No veo necesario que corten el vidro, pueden sujetar el led con un pedazo de termocontraible...

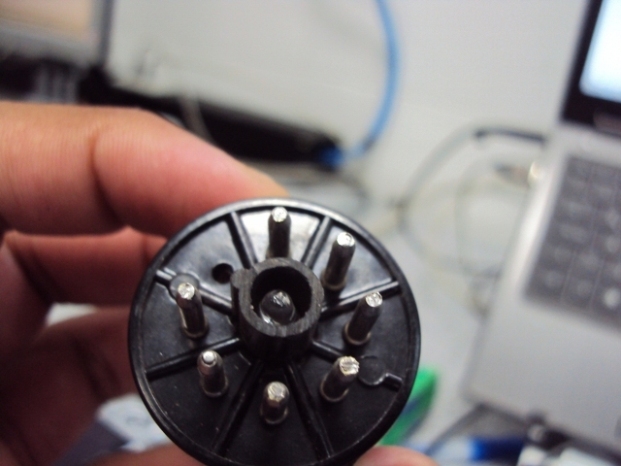

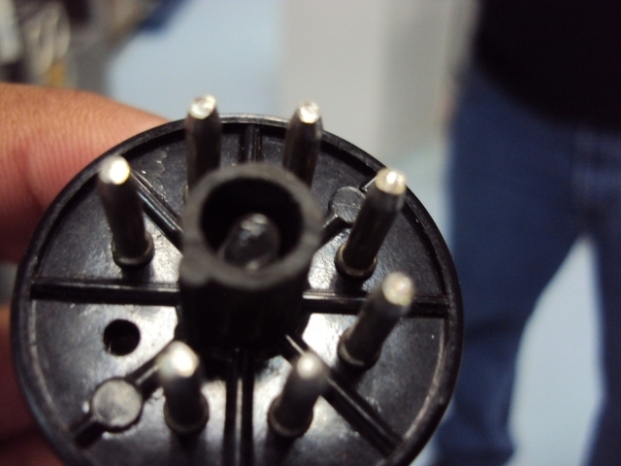

Luis Eduardo Sánchez;763140@Dosme te muestro lo que intente; desafortunadamente dandole ángulo al esmeril alcanza a tocar los pines. [URL dijo:
https://www.forosdeelectronica.com/gallery/files/1/0/3/3/valvula_esmerilada_a_ras_1.jpg[/URL]
https://www.forosdeelectronica.com/gallery/files/1/0/3/3/valvula_esmerilada_a_ras_2.jpg
https://www.forosdeelectronica.com/gallery/files/1/0/3/3/valvula_esmerilada_a_ras_3.jpg
https://www.forosdeelectronica.com/gallery/files/1/0/3/3/valvula_esmerilada_a_ras_4.jpg


Saludos
Hacer clic para expandir...




Se repara con un poco de estaño eso :rolleyes:

Lo de atacarlo dándole inclinación te aleja un poco del vidrio :cool:

Me gusta como van quedando :aplauso:

djwash dijo:
Si lo se... Me confundi:facepalm:, crei que querian cortar el vidro, y hablaban de la guia...

Cuando era chico rompí muchas valvulas, me gustaba el ruido que hacian al romperse, no se si tendrian algo toxico dentro, recuerdo que olor feo tenian...
Hacer clic para expandir...

El Olor feo era gas de Argón, el cual se usa para que se el carbón producto del desgaste del filamento se adhiera la parte que se veía como un espejo en la valvula.

Saludos

Luis Eduardo Sánchez dijo:
El Olor feo era gas de Argón, el cual se usa para que se el carbón producto del desgaste del filamento se adhiera la parte que se veía como un espejo en la valvula.

Saludos
Hacer clic para expandir...
Eso es lo que se vé como quemado desde adentro? Pense que era donde chocaban los electrones que sobraban o algo así :oops: Como se llama ese arito que está justo en donde se forma esa mancha?

En algunos tubos era el aro o en otros laminas rectangulares, estos eran usados para la disipación del calor y evitar el desgaste prematuro del catodo por sobrecalentamiento.

Saludos

Buenas noches, me compre un amplificador hace como un mes y no me atrevía a destaparlo por si me fallaba pues ya lo mandaba a la garantía pero hasta ahora me ha salido bien y ahora si les pongo fotos de él.
Es un amplificado marca BUNKER (marca mexicana :D ):

Marca: BUNKER
Modelo: CD10000
Clase: D
Dimensiones: 1U Rack
Protecciones: Corto Circuito
Dramping Factor: 500
T.H.D + N: 0.05% @ 4 ohms 1Khz
Respuesta De Frecuencia: 10Hz - 22KHz (-0.1dB)
Peso: 8.5 Kg
Consumo Promedio: 90v-140v / 8A
Potencia: 250w x2 a 8Ω , 350w x2 a 4Ω, 500w x2 a 2Ω, 700w x1 a 8Ω MONO, 1000w x1 a 4 MONO



Me costo $4,000 incluyendo envio y se me hizo accesible a comparacion de CROWN o QSC :oops:

Detodosmodos solo lo queria para potenciar los bafles que termine en las vacaciones (y)



Impedancia Total de los 6 bafles: 3Ω (lo uso en modo BRIDGE)

Empiezan las fotos:

Empezando la autopsia :LOL:



El transformador toroidal



Panel frontal



Empieza lo bueno.
El amplificador solo trae dos PCB, una trae la fuente de poder y la conexion a parlantes, la otra tiene los drivers, los circuitos de clip, protect, signal, control de volumen, switch de modo bridge , etc.

Placa de la fuente





Union de la placa 1 con la placa 2, por 25 pines



Placa 2



El IRS2092S






LOS 4 IRFS4615



EL IRFS4615 SOLO



BUNKER :LOL:







Suena demasiado, demasiado bien, los bajos son profundos y los agudos no se opacan ni se distorcionan, mantienen su fidelidad, los bafles tienen un crossover de 3 vias y entre los 6 me dan una impedancia de 3Ω asi que lo uso en BRIDGE al volumen en que no Clipea.

SALUDOS!!!

Última edición:
Buenos días. Feliz año a todos, se ve muy interesante el amplificador, que bien saber que tipo de circuito de potencia con integrados, mosfet, o transistores que fue lo que no vimos en las tan detalladas fotos, no se ve el tipo de refrigeración para la etapa. muchas gracias y te felicito por la compra, pero te recominedo que no bajes en puente a 3 pues te sales del rango de trabajo, si no lo dejas distorsionar bien pero se te envejece muy rápido

Mastodonte Man dijo:
Buenas noches, me compre un amplificador hace como un mes y no me atrevía a destaparlo por si me fallaba pues ya lo mandaba a la garantía pero hasta ahora me ha salido bien y ahora si les pongo fotos de él.
Es un amplificado marca BUNKER (marca mexicana :D ):

Marca: BUNKER
Modelo: CD10000
Clase: D
Dimensiones: 1U Rack
Protecciones: Corto Circuito
Dramping Factor: 500
T.H.D + N: 0.05% @ 4 ohms 1Khz
Respuesta De Frecuencia: 10Hz - 22KHz (-0.1dB)
Peso: 8.5 Kg
Consumo Promedio: 90v-140v / 8A
Potencia: 250w x2 a 8Ω , 350w x2 a 4Ω, 500w x2 a 2Ω, 700w x1 a 8Ω MONO, 1000w x1 a 4 MONO

http://sphotos-h.ak.fbcdn.net/hphotos-ak-snc7/598696_419497358126422_1922287365_n.jpg

Me costo $4,000 incluyendo envio y se me hizo accesible a comparacion de CROWN o QSC :oops:

Detodosmodos solo lo queria para potenciar los bafles que termine en las vacaciones (y)

http://sphotos-f.ak.fbcdn.net/hphotos-ak-prn1/734317_419497398126418_504890179_n.jpg

Impedancia Total de los 6 bafles: 3Ω (lo uso en modo BRIDGE)

Empiezan las fotos:

Empezando la autopsia :LOL:

http://sphotos-d.ak.fbcdn.net/hphotos-ak-ash4/391838_419496841459807_384825327_n.jpg

El transformador toroidal

http://sphotos-a.ak.fbcdn.net/hphotos-ak-ash3/598837_419496864793138_1792539166_n.jpg

Panel frontal

http://sphotos-e.ak.fbcdn.net/hphotos-ak-ash3/483073_419496751459816_1299225488_n.jpg

Empieza lo bueno.
El amplificador solo trae dos PCB, una trae la fuente de poder y la conexion a parlantes, la otra tiene los drivers, los circuitos de clip, protect, signal, control de volumen, switch de modo bridge , etc.

Placa de la fuente

http://sphotos-f.ak.fbcdn.net/hphotos-ak-ash3/521568_419496468126511_1761187324_n.jpg

http://sphotos-b.ak.fbcdn.net/hphotos-ak-ash3/10602_419496341459857_1779673259_n.jpg

Union de la placa 1 con la placa 2, por 25 pines

http://sphotos-d.ak.fbcdn.net/hphotos-ak-ash3/542448_419496504793174_895637843_n.jpg

Placa 2

http://sphotos-c.ak.fbcdn.net/hphotos-ak-prn1/734147_419496314793193_1340608481_n.jpg

El IRS2092S
http://sphotos-b.ak.fbcdn.net/hphotos-ak-snc7/479804_419496054793219_542356098_n.jpg

http://sphotos-c.ak.fbcdn.net/hphotos-ak-prn1/734147_419496314793193_1340608481_n.jpg

http://sphotos-h.ak.fbcdn.net/hphotos-ak-prn1/67412_419496424793182_740320711_n.jpg

LOS 4 IRFS4615

http://sphotos-f.ak.fbcdn.net/hphotos-ak-prn1/540025_419496118126546_211169003_n.jpg

EL IRFS4615 SOLO

http://sphotos-d.ak.fbcdn.net/hphotos-ak-ash3/529028_419496071459884_1437359237_n.jpg

BUNKER :LOL:

http://sphotos-b.xx.fbcdn.net/hphotos-ash4/423124_419497174793107_712355371_n.jpg

http://sphotos-e.ak.fbcdn.net/hphotos-ak-ash3/542542_419497158126442_1778766315_n.jpg

http://sphotos-a.ak.fbcdn.net/hphotos-ak-ash4/310059_419496601459831_89957676_n.jpg

Suena demasiado, demasiado bien, los bajos son profundos y los agudos no se opacan ni se distorcionan, mantienen su fidelidad, los bafles tienen un crossover de 3 vias y entre los 6 me dan una impedancia de 3Ω asi que lo uso en BRIDGE al volumen en que no Clipea.

SALUDOS!!!
Hacer clic para expandir...

Y yo que me creia soñado con un sonido de 3000wSMO(Segun Mi Oido) con un par de tda 2050 y unas 6x9 pioneer:oops:

Última edición:
nasaserna dijo:
que bien saber que tipo de circuito de potencia con integrados, mosfet, o transistores que fue lo que no vimos en las tan detalladas fotos, no se ve el tipo de refrigeración para la etapa....
Hacer clic para expandir...

Al ser clase D , los C.I que le dan la potencia son los IRS2092S y los IRFS4615, a esos les tome sus fotos y sales ahi, bien grandotas.

Tambien por ser clase D , se supone que aprovecha mucha mas potencia de la que consume en watts efectivos que en hacer calor, por eso este no usa disipadores ni ventiladores, solo los IRFS4615 van con grasa siliconada al chasis por la parte de abajo al quedar completamente armado, igual se ve en las fotos donde sale solo sin la tapa de arriba.

Solo se entibia y te platico que el minimo de trabajo es en 4Ω BRIDGE , yo lo uso a 3.48Ω y como solo le subo hasta donde el CLIP me indica, hasta ahi trabaja muy bien (aprox. 1/3 de giro de la perrila de ganancia).

SALUDOS!!!

Muchas gracias mastodonte man por hacerme leer antes de hablar de paso pido disculpas,pero no heches en saco roto la recomendación de los 4Ω, pero como dices no se te recalienta ni nada quiere decir: que tienes buen oido, y no le exiges demasiado, ademas que el amplificador debe estar bien diseñado.
suerte,

Bueno, probare que tal el sonido cuando conecto las bocinas en serie - paralelo para que me de 4ohms y asi mantenerlo mas a la segura, pero sera mañana porque ahora no quiero despertar a nadie :D

SALUDOS!!!
