[Aporte] Preamplificador con triple tono, micro y linea mezclada.

Qué opina ud. después de las fotos y video? Hay alternativa al suicidio?
Ni la mas PI

Ese previo tiene un pequeño error que provoca una falla con algunos IC´s
Intenta esto:
En el primer IC TL072 coloca (Ambos canales) una resistencia de 100KΩ entre la pata negativa del electrolítico de 1µF que está a la entrada junto a la red de mezcla (Resistencias de 47KΩ) y GND

Última edición:
Ni la mas PI

Ese previo tiene un pequeño error que provoca una falla con algunos IC´s
Intenta esto:
En el primer IC TL072 coloca (Ambos canales) una resistencia de 100KΩ entre la pata negativa del electrolítico de 1µF que está a la entrada junto a la red de mezcla (Resistencias de 47KΩ) y GND

Usé 4558, y le puse la resistencia de "sangrado". Recuerdo haber probado varias y con 150k se solucionó el problema de que se perdía el audio y/o los bajos.
También, le agregué los condensadores de 4,7uF que más adelante sugirieron.

Ni la mas PI

Ese previo tiene un pequeño error que provoca una falla con algunos IC´s
Intenta esto:
En el primer IC TL072 coloca (Ambos canales) una resistencia de 100KΩ entre la pata negativa del electrolítico de 1µF que está a la entrada junto a la red de mezcla (Resistencias de 47KΩ) y GND
Verdaderamente existe una fallita en ese pre cuando no se le coloca la resistencia de 100K entre la entrada y GND ahora Fogo, no sé si estaré equivocado pero al no existir esa resistencia entonces se produciría tensión Offset a la salida del IC operacional? Gracias por tu atención.

Verdaderamente existe una fallita en ese pre cuando no se le coloca la resistencia de 100K entre la entrada y GND ahora Fogo, no sé si estaré equivocado pero al no existir esa resistencia entonces se produciría tensión Offset a la salida del IC operacional? Gracias por tu atención.
Correcto, perooooo
El amigo @Cacho armo y probó ese previo de forma bastante intensa sin esa resistencia, por algún extraño y esotérico motivo funcionaba "Sin ella" con varios IC´s, NO con todos.

Consejo: Colocarla
Valor aconsejado: Entre 47KΩ y 220KΩ no es relevante

Última edición:
El amigo @Cacho armo y probó ese previo de forma bastante intensas sin esa resistencia, por algún extraño y esotérico motivo funcionaba "Sin ella" con varios IC´s, NO con todos.
Ese circuito no tiene una entrada muy cristiana que digamos. Al no tener esa resistencia no tiene definida la impedancia de entrada del AO ni camino para la descarga del capacitor de 1uF, y ambas cosas pueden provocar que bajo ciertas condiciones el AO sature en su salida o que el cap no permita pasar la señal.
Por otra parte, el valor de esa resistencia forma un atenuador junto a las resistencias de mezcla, por lo que debe ser muy grande (470K??) para no perder mucha señal, pero no tan grande como para elevar demasiado la impedancia de entrada y el tiempo de descarga del capacitor de 1uF.

Esa mezcla yo la haría 100% convencional con AO en configuracion inversora y potenciometros de suma...

Última edición:
Para recordar de que estamos hablando (Escribiendo)

preampli-st-linea-mic-mod-jpg.182944

El capacitor rojo esta ok para que los potes de tono no metan ruido, pero la resistencia falta en el cap de entrada.

O no es eso de lo que estan discutiendo? o_Oo_O

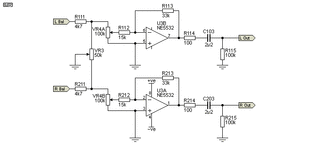

Hola amigos, aprovecho la ocasión para consultarlos, si bien no construí este circuito hice uno parecido sacado de la página de Rod Eliot, funciona muy bien, pero tengo ruido en los potes de graves y del volumen, ruido a pote "sucio", gracias por cualquier consejo, saludos


Adjuntos

  • p97-f1.gif
    10.4 KB · Visitas: 86
  • p97-f4.gif
    5.2 KB · Visitas: 88
  • Pre.jpg
    208.6 KB · Visitas: 84
El problema con esos circuitos de ESP es que están diseñados originalmente para AO con entrada FET, que tienen corrientes de polarización casi despreciables y casi que no producen DC sobre los potenciómetros. Si usas los NE5532 que son de entrada bipolar, la tensión DC que generan sobre los potes es muy alta, inclusive de cientos de mV, y eso produce ruido al girarlos. La solucion es usar AO con entrada FET y aceptar un muuuy pequeño ruido, o hacer el acople usando capacitores electroliticos y eliminar cualquier componente de DC sobre los potenciómetros.
Te recomiendo leer el libro "Small Signal Audio Design" de Douglas Self que ahí esta muy bien explicado este efecto y como reducirlo/eliminarlo.

El problema con esos circuitos de ESP es que están diseñados originalmente para AO con entrada FET, que tienen corrientes de polarización casi despreciables y casi que no producen DC sobre los potenciómetros. Si usas los NE5532 que son de entrada bipolar, la tensión DC que generan sobre los potes es muy alta, inclusive de cientos de mV, y eso produce ruido al girarlos. La solucion es usar AO con entrada FET y aceptar un muuuy pequeño ruido, o hacer el acople usando capacitores electroliticos y eliminar cualquier componente de DC sobre los potenciómetros.
Te recomiendo leer el libro "Small Signal Audio Design" de Douglas Self que ahí esta muy bien explicado este efecto y como reducirlo/eliminarlo.
Hola doctor y gracias por su respuesta, en la versión del autor no figura desacople con los NE5532, en el artículo está la foto del preamplificador y no se ven capacitores de desacople (podría no tenerlos en el circuito publicado y si en el real), el libro qué usted recomienda voy a comprarlo, veo qué está publicado en ML, gracias por su respuesta y consejos, saludos

Probá primero usando los TL072 en lugar de los NE5532. Valen dos mangos y verás el efecto...y si te gusta lo dejás así.

Se puede "pedir prestado" en algunos sitios web. Luego, si te gusta (es muuuy bueno) lo comprás...
Hola Doctor, voy a comprar los Lf353 y probaré , con respecto al libro "prestado" no consegui puertas abiertas, seguiré buscando, ví qué alguien lo vende en zona norte pero es medio exorbitante el valor, en un principio pensé qué la coma en el valor numérico estaba mal colocada juaaa, saludos y gracias por sus consejos

Hace tiempo hice el pre y funcionó muy bien, le agregué unas resistencias de 47k que alguien mencionó en algún momento, comparto el pcb dibujado en pcb wizard para que lo editen y le hagan los cambios que dice el autor, necesitan descargar el pcb wizard para poder ver el pcb y editarlo


Adjuntos

  • pre tupolev2.rar
    11 KB · Visitas: 39
