Cómo soldar y desoldar componentes SMD y Through-hole

[davideg87]

Con una radial sale seguro. Sois unos flojos.

Que es eso?



[emilio177]

Que es eso?



[Scooter]

Seguramente salga con un decapador



[emilio177]

Hola gente. Tengo un integrado que me es imposible desoldar

Necesitas esto

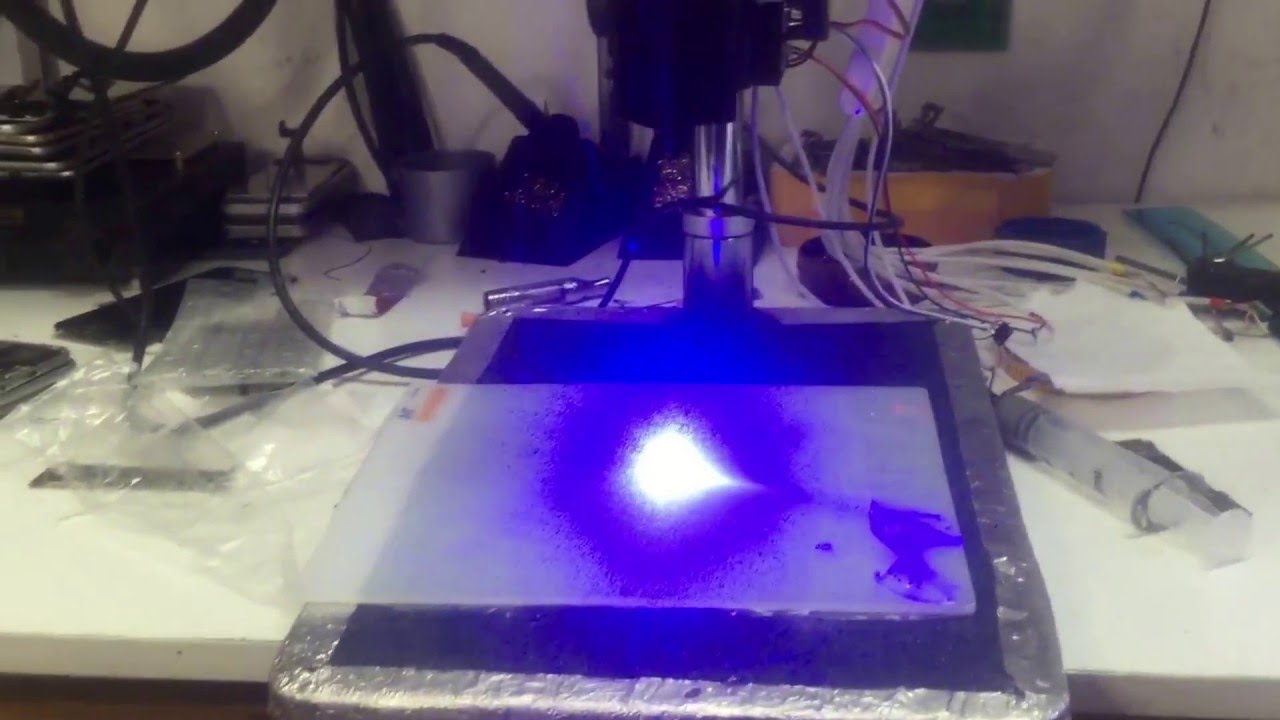

Máquina de soldadura láser, brazo de grúa, 400W



[Pinchavalvulas]

Flux o decapante de calidad.
Pistola de aire caliente.
Templar la placa por la otra cara.

Si el circuito integrado es el de la foto.. Ya tiene patillas amputadas...



[Dr. Zoidberg]

Hola gente. Tengo un integrado que me es imposible desoldar. Hasta puedo fundir la placa (no sirve esa placa igual)que el desgraciado no sale hasta lo partí todo y nada xd La soldadura nunca llega a calentarse. Como haces ustedes ?
Probé con dos soldadores, con una pistola
Y nada.

 Saludos
Pd: es un l6201 esos que tienen para soldar a los lados
O sea no se que tiene esa placas que cualquier cosa que quieres desoldar al instante el estaño se enfria
Pd: ahora que recuerdo también habiA probado ese truco que vi en yt de poner un alambre y llenarlo de estaño pero se había hecho todo un mascote xd

Agarrá y poné a fuego alto la plancha de los bifes (previo permiso de la patrona). Cuando esté bien caliente, tipo 400ºC, ponés el PCB encima de la bifera, le ponés flux al chip, esperás unos 10 segundos y empezás a probar a ver si se afloja...y si se afloja, esperás un poco más y luego lo quitás.
No pongás la bifera al rojo vivo por que vas a quemar todo el PCB (mejor si tenés un termómetro infrarrojo con el cual puedas medir la temperatura de la bifera) ni dejés el PCB en la bifera y te vayás a dormir la siesta por que seguro que se quema.
Es cuestión de tomarle la mano un poco, pero suelen salir sin mucho drama...



[davideg87]

Agarrá y poné a fuego alto la plancha de los bifes (previo permiso de la patrona). Cuando esté bien caliente, tipo 400ºC, ponés el PCB encima de la bifera, le ponés flux al chip, esperás unos 10 segundos y empezás a probar a ver si se afloja...y si se afloja, esperás un poco más y luego lo quitás.
No pongás la bifera al rojo vivo por que vas a quemar todo el PCB (mejor si tenés un termómetro infrarrojo con el cual puedas medir la temperatura de la bifera) ni dejés el PCB en la bifera y te vayás a dormir la siesta por que seguro que se quema.
Es cuestión de tomarle la mano un poco, pero suelen salir sin mucho drama...

Pero tiene ic debajo de la placa. Se van a derretir xd



[Dr. Zoidberg]

Pero tiene ic debajo de la placa. Se van a derretir xd

Entonces ponelo del lado en el que está el chip, pero va a ser mas complicado verificar si se afloja o nó...
Y nó, no se derriten...solo se aflojan las soldaduras.



[Nlrvana]

Ehm... sorry porr mi poquito espaniolo.
¿Qué es un bife?
¿La plancha de los bifes es la plancha de la ropa?



[Scooter]

Beef = carne de vacuno
Supongo que bifera será la plancha de la carne



[Nlrvana]

Gracias Scooter.
Entonces no... no es la plancha de la ropa.



[Scooter]

No lo sé. Lo supongo.

Ahora que fundir mierdas químicas en la plancha de.comer, así como que no...



[printido]

El PCB tiene mucha superficie de cobre. El calor que intentas darle a los pines del integrado para que se desuelde se transfiere inevitablemente a las pistas de cobre del PCB, aparte de conducir la elctricidad el cobre tambien conduce el calor.

La transmisión de calor "ley de fourier"es directamente proporcional al área de paso. Para nuestro caso, a mayor superficie de cobre mayor calor disipará el PCB con lo que a lo mejor nunca llegamos a calentar los pines para que alcancen la temperatura de fusión del estaño.

Solución: Meterle mas caña al asunto, pistola de aire caliente y si no te importa destruir el PCB pues ponerlo sobre sobre una vieja plancha o parecido.



[Dr. Zoidberg]

Ahora que fundir mierdas químicas en la plancha de.comer, así como que no...

Le pones una hoja de papel de aluminio de la cocina, o mejor ...la lavás antes de volver a usarla...



[Scooter]

Si, si, ánimo.
Steack al steaño. Delicatesen.

Recomendado.



[Dr. Zoidberg]

Steack al steaño. Delicatesen.

Recomendado.

Naaa....el estaño no se pega al hierro, y menos si tiene algún antiadherente como las modernas.
Te imaginarás que no va a comprar una estación de desoldado para hacer un experimento por que sale mas caro el collar que el perro.



[davideg87]

El PCB tiene mucha superficie de cobre. El calor que intentas darle a los pines del integrado para que se desuelde se transfiere inevitablemente a las pistas de cobre del PCB, aparte de conducir la elctricidad el cobre tambien conduce el calor.

La transmisión de calor "ley de fourier"es directamente proporcional al área de paso. Para nuestro caso, a mayor superficie de cobre mayor calor disipará el PCB con lo que a lo mejor nunca llegamos a calentar los pines para que alcancen la temperatura de fusión del estaño.

Solución: Meterle mas caña al asunto, pistola de aire caliente y si no te importa destruir el PCB pues ponerlo sobre sobre una vieja plancha o parecido.

En esa placa no importa. Pero la idea es hacerlo sin destruirla. Xd
Tiene fichas de plastico seguro se derriten todas xd. Igual después pruebo eso de la plancha y comento xd



[Daniel Lopes]

!Mismo que logre sacar ese bendicto Chip de la tarjeta de circuito inpreso , dudo en mucho que el funcione despues de cirurgiado , Jajajajajajajaja!
!Saludos desde Brasil!



[Dr. Zoidberg]

En esa placa no importa. Pero la idea es hacerlo sin destruirla. Xd
Tiene fichas de plastico seguro se derriten todas xd. Igual después pruebo eso de la plancha y comento xd

Si queres ser mas delicado con el PCB podes cambiar la bifera por un recorte de aluminio que pueda entrar bajo el PCB sin estar en contacto con nada "fundible". El asunto ahora es como/donde calentar el metal ese...



[davideg87]

!Mismo que logre sacar ese bendicto Chip de la tarjeta de circuito inpreso , dudo en mucho que el funcione despues de cirurgiado , Jajajajajajajaja!
!Saludos desde Brasil!

Jajjaja. Yo en una le prendí la pistola de calor a lo máximo queda y nada, se derretía todo lo de al lado xd.
