Conexión Salida RCA a Tornamesa AIWA PX-E540

[llafuente]

Hola Amigos !!
Mi nombre es Leonel (Iquique - Chile)..
Tengo una Tornamesa Aiwa antigua. Y Quiero adaptar la salida de sonido a RCA, ya que tiene conexión de 5 pin.
No soy Electrónico, pero me gusta hacer cosas y quiero poder realizar este proyecto.
Es por esto que acudo a a Uds.




(estoy utilizando un Pre-amplificador para la salida)



Estuve investigando, y encontré la forma, que se podía habilitar la energía 12v. y la salida audio. Ya que la placa tiene la entradas para modificar el sistema.

Me funcionó la energización del equipo, pero el audio no !!

Conecté (soldé) los cables a la tarjeta : Señal Canal Derecho (ROJO) a R y RG , Señal Canal Izquierdo (BLANCO) a L y LG
pero no funciona...




Favor su ayuda..
saludos..



[Pinchavalvulas]

Buenas, diría que ese plato lleva incorporado el previo (en las fotos no hay calidad suficiente para verlo bien).

Lo único que habría que hacer es poner cable apantallado a la salida de audio del previo, conectarle alimentación en los puntos pertinentes, en el control del motor.. Y a funcionar.

La última foto ¿a qué zona de la placa pertenece? ¿O es otra placa?



[Arcangel]

Podrías intentar soldar mejor esos cables a simple vista parasen se tocaran .otra opción seria conectar las RCA a un cable blindado y la otra punta a la salida del brazo de la tornamesa ( esto es solo para probar ), luego al pre... si no anda mueve el porta cápsula . si funciona vuelve a conectar los cables de la tornamesa y la otra punta de la RCA a las llaves.
Donde lo conectaste parece ser un pre tal vez este se encuentre fallado.



[llafuente]

Hola,
Disculpen pero no entiendo cuando hablan del previo !!

El motor funciona y gira la tornamesa... me falta que funcione la salida de audio....

La placa de la foto el misma del equipo, en donde hice la conexión RCA..



[DJ T3]

Las fotos no son de el, o al menos las primeras (sacadas de yoreparo)
Por otro lado, como te dijeron, conecta bien esos cables.
Donde aparece una "G", por ejemplo "LG" y "RG", esos se conectan al mallado (cable desnudo, sin recubrimiento), y las letras sin la "G", se conectan los otros cables, mayormente el blanco para la "L", y el rojo para la "R".
Conecta bien y separa mejor los cables.

Previo = preamplificador = preamp



[Pinchavalvulas]

El previo amplificador es el que se encarga de elevar el nivel de audio captado por la cápsula y la aguja. Sin este previo al conectarlo en una entrada cualquiera de auxiliar, la señal será dévil y se tendrás que subir mucho el volumen.
El previo es el circuito integrado de formato vertcal que está en la placa.

Podría ser que esas conexiones no estén realmente unidas a las salidas, sería bueno poder ver fotos de la placa por el lado de los componentes y por el lado de las soldaduras.

Volviendo a leer el primer post veo que lo conectas a un previo, el aparato ya lo poseé y corres el riesgo de saturar el aquipo al que lo conectes.
Y volviendo a leer me surge una duda... ¿has conectado alimentación a la placa del previo? Sería en "B" el positivo y el negativo habría que ver si en "G" o en el cable que no está marcado.



[Arcangel]

Conecta los cables del brazo donde esté el cable plano si quieres usar el otro previo.
Si usas el mismo reemplaza el Ci.



[llafuente]

Hola Pinchavalvulas,

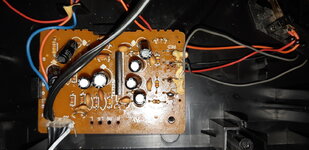

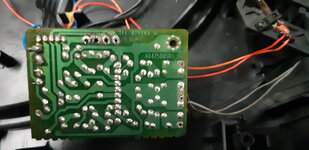

Te adjunto fotos de la placa..
La alimentación la conecte a la placa : B + y G -



[Pinchavalvulas]

Buenas.
Debes subir las imágenes "picando en insertar imagen" justo arriba en el recuadrito entre la cadena y el emoticon, e esa manera las imágenes se pueden ampliar porque son muy pequeñas y la vista no me da.

Conectando el plato (tornamesa) al amplificador toca con un dedo en cualquiera de de los dos canales de la placa, L ó R.
Si hay zumbido toca ahora en las soldaduras de los cables que vienen del brazo.



[llafuente]



[Pinchavalvulas]

¿Hiciste la prueba que te indiqué?

Conectando el plato (tornamesa) al amplificador toca con un dedo en cualquiera de de los dos canales de la placa, L ó R

Analizando las fotos pareciera que la masa del circuito del previo está "al aire", habría que puentear (posiblemente lo haga la placa del amplificador) "G" con "AG".



[llafuente]

Sí, hay zumbido en soldadura L - R y en los puntos del brazo..



[Pinchavalvulas]

Sí, hay zumbido en soldadura L - R y en los puntos del brazo..

¿Y rozando la aguja no.. ?



[llafuente]

la aguja no tiene zumbido..
Soldé de nuevo los cables RCA y conecte la tornamesa al pre-amplificador y parlante., y suena como interferencia.



[Pinchavalvulas]

Buenas. Vamos a ver, sería conveniente que compartas (croquis y imágenes vendrían bien) todas las conexiones y aparatos implicados en la consulta.

-Tornamesa - > Amplificador - > Altavoces. - Sería lo indicado

De tus comentarios se deduce :
-Tornamesa - > Previo - > Parlante. - A no ser que el parlante sea autoamplificado no creo que llegue a oírse mucho.



[telecaster666]

consegui en los cachureos la misma tornamesa, y el mismo problema, pero lo solucione, debes conectar los cables de audio directo a los cables de la capsula, los de en medio son negativo, los de los lados como dice la foto R Y L, y no tendras problema

te dejo una foto
