Fuente con el lm338

[walterdelre]

Hola, tengo un problema con los lm338 que todavía no puedo solucionar. Me gustaría si me pueden aclarar que puede estar pasando.

EL problema es el siguiente:

Construí una fuente variable con el LM338 con la protección de diodo tal como muestra la hoja de datos del integrado, el problema sucede cuando le conecto como carga un motor de CC de limpia parabrisas ya que quema los integrados.

Por sobre corriente creo descartada la opción ya que conecto el motor a 12V de una batería y no consume ni 3A, igualmente tiene un fusible de 5A y no salta por lo que la sobre tensión no parece estar ocurriendo. Por sobre temperatura tampoco ya que el corte es instantáneo y los disipadores están helados. ¿Que puede estar pasando?

Muchas gracias. Walter.



[JV]

Hola, probaste colocando una carga resistiva pura? Tienes el circuito como para controlarlo? porque la verdad que no le encuentro explicacion.

Saludos..



[walterdelre]

Hola JV. Si, al ponerle una carga resistiva funciona perfectamente pero cuando la carga es inductiva (el motor) la tensión se cae al minimo valor (1,2V) y al sacar la carga regresa al valor establecido por el potenciómetro. Pude medir la corriente y no superó en ningún momento los 2 V. No se que puede estar pasando, se te ocurre algo?

Saludos.



[jona]

Hola , al ver tu pregunta, y ver que sos de Argentina te digo que la respuesta es que te vendieron un regulador trucho, te comento que yo me dedico a realizar fuentes, y en una ocasión se me quemó, al comprar uno y gastarme 15 o 20 mangos, la razón era que me vendieron un regulador trucho.
Los diodos que lleva son para proteger los capacitores de entrada y salida, para que en caso de cortocircuitos no exploten, no para proteccion del ic.
Te adjunto un circuito con lm317 y transistor de paso que me sirve mucho.
Te debo decir que no pierdas ni un centavo mas en comprar de nuevo ese ic., en todo caso pedile a un amigo o técnico que te pruebe el motor y si anda en su fuente es por que la tuya está dañada.
Coméntanos y suerte.



[walterdelre]

Hola, tanto tiempo. Si, el circuito es el mismo que uso yo. Lo primero que me imaginé es lo que me comentaste, me lo vendieron trucho. Compré y probé 5 CI en diferentes lados y con todos me pasó lo mismo. No quiero gastar un peso mas en pruebas fallidas, ja.

Realmente no le encuentro ninguna explicación.



[jona]

walterdelre : no pierdas mas dinero ni tiempo en esos reguladores...
Realiza el circuito que te comenté y te va andar.
También deberías revisar si el pcb está bien armado, pero no me parece nada raro que de 5 no ande ninguno.
Saludos.



[JV]

Lamentablemente es un problema bastante normal el ingreso al pais de componentes de mala calidad o que directamente no funcionan. En mi trabajo he visto diodos 1N4007 que no se agarra el estaño a las patas, capacitores electroliticos que vienen con el encapsulado al reves, transistores BC337 con la disposicion de las patas cambiadas y alguna otra que no recuerdo en este momento.

Saludos..



[jona]

Totalmente de acuerdo con vos JV, mi experiencia actual en reparaciones me lleva a confirmar lo que decís, STK totalmente truchos, llaves falladas, transistores defectuosos, reguladores 78xx que no soportan cortocircuitos al igual que los reguladores lm350k y lm338k y mas transistores de potencia como los conocidos TOSHIBA por 2 pesos que no soportan nada, y se les borra la numeración recalientan como fuego y dicen soportar 15 Amp. esos no se bancan mas de 2 o 3 Ampere.
Transformadores Chinos que dicen entregar 5 Amp. y no entregan ni 2 Amp. de todo, de todo,
de ésto podemos hablar todo un post.

Lamentablemente es a lo que está expuesto un reparador y diseñador, aquí en Argentina viene cualquier cosa, la verdad que uno tiene que hacer magia para que ande.

Lo único que me queda para pensar es que es parte del oficio, pero hay días que te dan ganas de pegarle al vendedor unas piñas.
Lo mejor está allá en el norte, sale a Europa y lo último viene para aquí.
Saludos compañero.



[Fogonazo]

Los motores de limpiaparabrisas poseen un sistema de frenado cortocircuitando el motor. No sera esto lo que te quema el IC ?.



[walterdelre]

Hola Fogonazo. Para la aplicación que lo estoy utilizando solo dejé el motor con el reductor y le eliminé todo lo demás, hasta dejé solo una velocidad ya que lo regulo por un PWM.



[Fogonazo]

Colocaste algun supresor de transitorios (Generados por el Motor) ?



[alejandropwr]

Hola Jona. Soy de la prov. de Neuquén y estaba a punto de hacer una fuente con el LM 338. Mirando tu comentario, pensaba en lo cierto de la mala calidad de los componentes. Esa fuente que proponés, ¿Es para 5 Amp apróx.? Muchas gracias.



[ecotronico]

Hola a todos, les cuento mi experiencia en el trabajo:

Exactamente, este regulador LM338 entrega 5A, siempre y cuando se ensamble junto con un buen disipador. Otro punto importante es que el transformador y el puente de diodos rectificadores soporten dicha corriente.

Junto con un compañero de trabajo reacondicionamos una fuente regulable usando el LM338, utilizando el circuito mostrado en la hoja de datos de éste (exceptuando los condensadores). El transformador que tenemos es reductor: 220/18 Vac, potencia 300VA. De esta forma nos aseguramos de no sobrecargar el trafo para que no caiga la tensión.
Luego un puente rectificador KBPC3510 (que soporta 10Adc) seguido de un condensador electrolítico de filtro de 3300uF/63V. En la salida ubicamos otro condensador electrolítico de 470uF/50V.

Pareciera estar sobre dimensionado, pero realmente los pulsos de corriente en la entrada son superiores a 5A, dependiendo de la carga (basta con simular y medir corriente).
Finalmente conectamos y la caída de tensión fue mínima a plena carga (de 11,4Vdc sin carga, a 11,3Vdc con carga a 5A).

Así que es totalmente recomendable este regulador y no me explico que tan cierto sea aquéllo de que vengan falsificados.
Sólo nos queda por agregar protección contra corto circuito, tal vez la que comentó jona.

Ojalá comenten más experiencias.



[evaristo naranjo]

solo da 5A con 12v... con 24v no da mas de 1A.....te lo dice la curva en Datasheet
yo tengo una fuente con dos LM338K, cortocircuitable...se supone que da hasta 10A...pero como os digo en 12v estupenda....pero al poner un motor de 24v no da mas de 1,5A



[ALE777]

hola al ver tu pregunta, y ver que sos de Argentina te digo que la respuesta es que te vendieron un regulador trucho, te comento que yo me dedico a realizar fuentes, y en una ocacion se me quemo, al comprar uno y gastarme 15 o 20 mangos, la razon era que me vendieron un regulaor trucho.
Los diodos que lleva son para proteger los capacitores de entrada y salida,para q en caso de cortocircuitos no exploten, no para proteccion de el ic.
te adjunto un circuito con lm317 y transistor de paso que me sirve mucho ami.
te debo decir q no pierdas ni un centavo mas en comprar de nuevo ese ic.en todo caso pedile a un amigo o tecnico q te prueve el motor y si anda en su fuente es por q la tuya esta dañada.
comentanos y suerte.

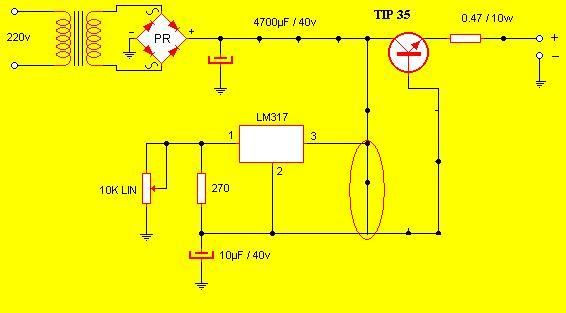

Me parece que el circuito que subio Jona tiene UN ERROR... la union entre "2" y "3" en el circuito del regulador LM317 NO DEBE EXISTIR, esta uniendo la entrada con la salida!!!
Encerre con rojo el error en la imagen, para mas claridad...

En mi opinion, el circuito "corregido" deberia quedar asi:

Creo que esto debe ir asi, me gustaria sus opiniones...ademas, este circuito lo estoy armando con un transistor TIP33c, en lugar del TIP35...soportara bien los 5A maximos el TIP33c? ustedes que opinan? o debo usar el TIP35? Gracias!!! espero sus respuestas!!!!



[marcotronic]

no se mucho de electronica, pero si ya habia visto el circuito, y pues voala!!! http://www.pablin.com.ar/electron/circuito/instlab/fte15a/index.htm ahi esta, ahora, al parecer entre la dos y la tres, no debe haber conexcion, eso seria correcto.
parece una buena fuente, lo que si me preguntaba es si se debe usar el lm317T o solo el lm317K. me estoy animando a armar una de esas, pero ahi esta la duda, y haber si pueden ayudar, ahi deja que asi completo como esta es para 15Amperes, y segun el esquema que ponen ahi arriba, solo lleva un capacitor (4700uF/40V) y un transistor de potencia, me preguntaba si posible hacer que aguante hasta 10A? me imagino que se tendria que poner un transistor mas y un capacitor. seria correcto??



[Fogonazo]

no se mucho de electronica, pero si ya habia visto el circuito, y pues voala!!! ............

Busca en el Foro hay mejores fuentes que esa.



[marcotronic]

Buscando y buscando, encontré éste que está bueno :

Fuente con lm317 en paralelo.

Creo que es uno de los mejores que encontré (ojalá Fogonazo de el visto bueno de si está bueno o no)
Ya la tengo armada y anda al pelo, bueno, lo probé con un amplificador de 22 W por canal y el puente de diodos calentó un poco, y eso que es bastante grande, debe ser de unos 10 A.

Ahora, al estar armando una fuente para mi laboratorio me surgieron un par de preguntas, a ver si me ayudan con eso :

1ª: será que se puede aplicar el mismo principio a los lm78XX, me entienden, verdad ?
Poner algunos en paralelo para ganar mas corriente: pregunto ésto porque tengo algunos transformadores que se estaban desechando y a modo de recicle los conservé, pero tienen una tensión de 30 V y quiero ponerles a un amplificador que necesita algunos Amperes

2º: entre los transformadores que tengo hay uno que tiene dos entradas totalmente separadas, me marcan 34 y 36 Ohms, tengo otro que rebobiné yo mismo, y éste tiene 5 Ohms, por lo que enchufé las dos "entradas" y no se quemó el transformador ahora, no me arriesgo a probarlo sin antes saber algunas opiniones o apuestas, quería juntar las dos entradas (extremos con extremos) y ponerlo a la red electrica, pienso que así ganaría mas amperaje, o no se, que opinan, que creen , que pasaría ? Ah si ! La salida es simétrica , extremos 42 V y lógicamente con punto medio es de 24 V, otro dato, acá en Bolivia la red es 220 V
Saludos a todos !



[ALE777]

Estimados amigos : estoy un poco indeciso acerca de qué componentes usar para la fuente que estoy reformando, resulta que tengo un transformador 220 / 24 V 100 VA, y pensé en usar el LM338, pero al leer acá, los comentarios negativos acerca de este regulador, me dejaron pensando... además, según lo dicho por Fogonazo, "Busca en el Foro hay mejores fuentes que esa" , refiriéndose a la que usa LM317 y TIP35.

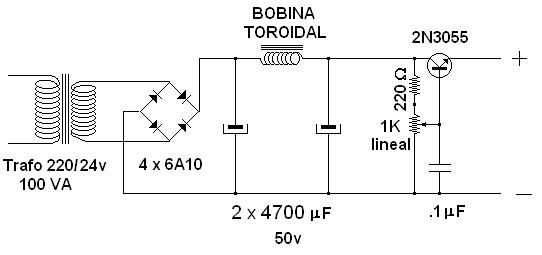

Tengo otro circuito, mas sencillo que usa un 2N3055 :

La pregunta es:
¿Cual uso? Éste con 2N3055 cumple como para una fuente con un transformador como el que tengo? Qué defectos y virtudes tiene éste circuito?

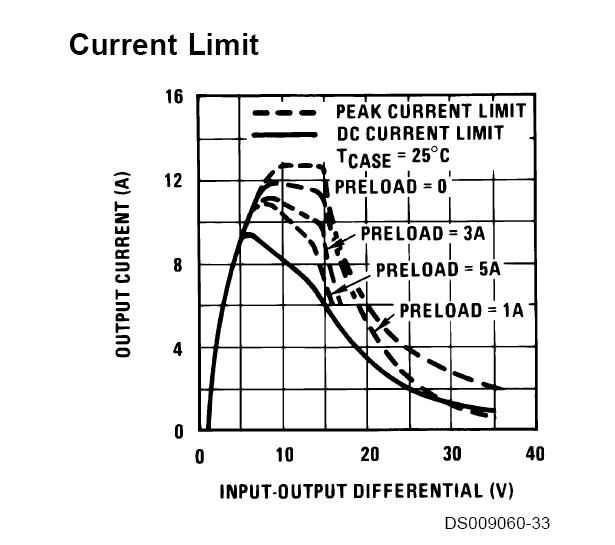

Cuando Evaristo Naranjo dice "solo da 5 A con 12 V... con 24 V no da mas de 1A.....te lo dice la curva en Datasheet"...se refiere a esta curva de limite de corriente (Current Limit)?

Me parece bueno armar la que subí acá, con solo un transistor 2N3055, ya que el transformador no es muy grande, y el filtro en PI "supongo" filtra bien la corriente, y además, como el transformador solo llega a 100 VA, con 24 V a la salida, no creo poder superar mas allá de 4 A (corríjanme si no es así)
Espero sus gratas respuestas, gracias !



[Nelson Dario Florez]

Hola, tengo un problema con los lm338 que todavía no puedo solucionar. Me gustaría si me pueden aclarar que puede estar pasando.

EL problema es el siguiente:

Construí una fuente variable con el LM338 con la protección de diodo tal como muestra la hoja de datos del integrado, el problema sucede cuando le conecto como carga un motor de CC de limpia parabrisas ya que quema los integrados.

Por sobre corriente creo descartada la opción ya que conecto el motor a 12V de una batería y no consume ni 3A, igualmente tiene un fusible de 5A y no salta por lo que la sobre tensión no parece estar ocurriendo. Por sobre temperatura tampoco ya que el corte es instantáneo y los disipadores están helados. ¿Que puede estar pasando?

Muchas gracias. Walter.

Los elementos inductivos son bastante agresivos contra los componentes electrónicos. Cuando se le suspende la corriente a un circuito inductivo, éste, intentando mantener su campo magnético envía una corriente en reversa que genera picos violentos de corriente que pueden dar al traste con los componentes que se le crucen en el camino, una solución acostumbrada es añadir una red de protección en paralelo con el elemento inductivo.

En su caso un motor DC, ésta consiste en combinar un diodo en reversa y en serie con una resistencia, que se colocan en paralelo con las terminales del motor. Al desconectar el motor ésta corriente en reversa circula por el diodo y la resistencia, salvando otros componentes. Obviamente el diodo y la resistencia deben tener los valores apropiados para resistir la corriente y descargar con suficiente velocidad el motor antes de que logre penetrar otros componentes.
