Modificar antiguo cargador de baterías de plomo de 24V a 12V

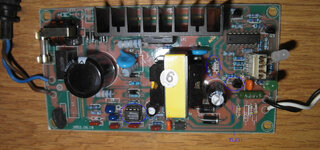

Por lo poco que he visto (muy por arriba) parece que hay un bobinado aparte que genera la alimentación del UC3842B a través del diodo que parece ser un 1N4007 y C10.

Tal vez el UC3842B se vuelve loco porque no posee la alimentación correspondiente debido al bajo ciclo de trabajo.

No va a quedar otra que hacer comprobaciones y, llegado el caso, echar mano a las hojas de datos para recalcular todo.

Muchas gracias, no me había dado cuenta, mirare la tensión de alimentación del UC3842 con un osciloscopio mientras provoco el fallo

Y debe poner cable el doble de grueso
Supongo que aunque no se requiera más intensidad al reducir las espira y ser como una fuente de intensidad, tenemos intensidad duplicada

El otro integrado es parece que es un comparador, lm339 en otras fuentes se usa como "protecciones" ese puede ser el que la este apagando

He inyectado con una fuente de laboratorio antes del Lm339 y funciona bien con ~13V, parece que lo único que controla son los Leds y activa un transistor que une una resistencia adicional al TL431 hacia - para incrementar un poco la tensión cuando hay consumo (supongo que para provocar una bajada de intensidad al final de la carga y sea rápidamente detectado y mostrado en los Leds.

Gracias a todos

Por lo que veo, en la placa, ademas del TL431, el optoacoplador es comandado por el pin 13 del LM339.

Prueba a hacer: Levanta la resistencia que está entre el TL431 y el capacitor naranja con eso el control lo tendrá solo el 431.

No......
No aumenta la intensidad.....

Pregunta..... Puedes poner foto de la etiqueta de el cargador?..... tengo otra solucion.... pero necesito datos
¿Si reducimos las vueltas en el secundario y seguimos midiendo la intensidad en el primario no tenemos el doble de intensidad en el secundario?


Por lo que veo, en la placa, ademas del TL431, el optoacoplador es comandado por el pin 13 del LM339.

Prueba a hacer: Levanta la resistencia que está entre el TL431 y el capacitor naranja con eso el control lo tendrá solo el 431.
Probado, no cambia el comportamiento, al menos desde lo que observo

Te compras este modulo y te evitas ...... malograr mas la fuente
Con un trimmer calibras voltaje y el otro corriente....
Convertidor-Buck-5A-XL4015-DC-DC-m-dulo-de-fuente-de-alimentaci-n-reductor-ajustable-cargador.jpg_Q90.jpg_.webp

Te compras este modulo y te evitas ...... malograr mas la fuente
Con un trimmer calibras voltaje y el otro corriente....
Convertidor-Buck-5A-XL4015-DC-DC-m-dulo-de-fuente-de-alimentaci-n-reductor-ajustable-cargador.jpg_Q90.jpg_.webp

Si eso lo conozco y lo se, era evitarme esta última conversión y aprender como funciona la fuente y saber si es posible el cambio de tension

!Acuerdo en grau , genero y numero !
La salida que veo es diminuir las espiras del devanado secundario por la mitade y rediseñar lo dibisor resistivo de sense de tensión que programa lo Zener TL431 para si obtener la nueva tensión deseada.
!Saludos!

Creo que Daniel Lopes, esta en lo más acertado, que modificando el secundario del trasformador y cambiando el divisor resitivo del TL431 que ya he hecho, debería funcionar.

¿Hay diseños sencillos de fuentes con el UC3842B en el datasheet no lo veo tan sencillo?
