Mostrar voltaje sin usar ADC

[unmonje]

Buena tarde.
Dónde puedo encontrar el voltaje umbral de los pines configurados como entradas para ser leídos como 1? En cada pic es diferente ? Depende de la temperatura?

En lenguaje de bajo nivel una orden se ejecuta a la misma velocidad que uno de bajo nivel? Es para calcular el valor de K en el ejemplo.

Gracias.

Por diversas razones, en lenguaje de alto nivel, se suele llegar a tardar mas, pero ésta aseveración, no es absoluta de ninguna manera, es una tendencia lógica no mas.
No confundir tiempo de instrucción con ejecución de comando. Para mi, son cosas distintas. La primera es de HARDWARE la segunda es de SOFTWARE



[Eduardo]

Dónde puedo encontrar el voltaje umbral de los pines configurados como entradas para ser leídos como 1? En cada pic es diferente ? Depende de la temperatura?

En ningún lado, en una entrada digital lo que se te dan son dos niveles de tensión donde se garantiza que por encima o por debajo se leerá un 1 o un 0, entre medio no se asegura nada. A su vez estos niveles dependen del pin y como esté configurado.

Obviamente que en cada pin existe un umbral, pero pero lo tenés que sacar experimentalmente con una rutina de calibración. A fines de dimensionar podés usar un valor de 2V (Vdd=5V)

En lenguaje de bajo nivel una orden se ejecuta a la misma velocidad que uno de bajo nivel? Es para calcular el valor de K en el ejemplo.

Supongo que la pregunta era "En lenguaje de alto nivel una orden se ejecuta a la misma velocidad que uno de bajo nivel?"
Ni cerca, salvo casualidades de compilación.

Siendo que usas Proteus, la manera mas fácil es poner breakpoints y que el mismo Proteus te dé el tiempo transcurrido.



[DJ T3]

Dónde puedo encontrar el voltaje umbral de los

Nadie te dio la respuesta, la respuesta correcta a esta pregunta es en el datasheet.
Allí encontrarás todos los datos, incluidos los del umbral o histeresis



[switchxxi]

Igual, dependiendo del microcontrolador, se puede realizar un ADC mediante un comparador si es que lo trae internamente.

Como el mismo puede conectar una de sus entradas a una tensión externa precisa o a una referencia interna estable no hace falta hacer cálculos raros para saber si varia de un microcontrolador al otro. Y en el caso de necesitar precisión se usa una referencia externa.

Si no hace falta mucha precisión, que el umbral esté 100mV mas arriba o mas abajo no va a variar mucho la situación.



[hell_fish]

Buenas noches.

El pic que estoy usando es el 12f508 que es el más económico, el voltimetro que uso es básico simplemente son 4 led que me indiquen si sube o baja conmutados por los pines libres del pic.

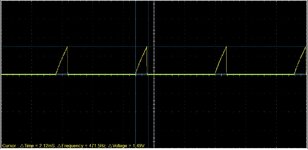

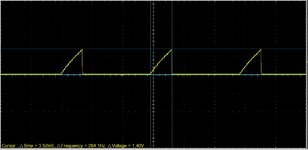

La primera imagen es la el tiempo de carga cuando el voltaje está bajo y la segunda imagen es cuando el voltaje está alto, de lo anterior he notado que el tiempo no varía linealmente con el voltaje esto es problemático al intentar mostrar en los led que voltaje aprox que hay.

Pienso que para hacer lineal el tiempo de carga de acuerdo al voltaje puedo usar una fuente de corriente constante con un par de bjt?

Pdt: la imagen final es el circuito para que tenga una idea de que hice.



[Eduardo]

---

...
El pic que estoy usando es el 12f508 que es el más económico,

No sé en Colombia, pero acá en Argentina podés conseguir a menor precio el 12F1571 , también de 8 pines y con sus limitaciones de memoria, pero al lado del 12F508 es un cohete a la Luna. Soporta interrupciones, tiene timers de 8 y 16bit, PWM , comparador, ADC y DAC.

el voltimetro que uso es básico simplemente son 4 led que me indiquen si sube o baja conmutados por los pines libres del pic.

La primera imagen es la el tiempo de carga cuando el voltaje está bajo y la segunda imagen es cuando el voltaje está alto, de lo anterior he notado que el tiempo no varía linealmente con el voltaje esto es problemático al intentar mostrar en los led que voltaje aprox que hay.

Pienso que para hacer lineal el tiempo de carga de acuerdo al voltaje puedo usar una fuente de corriente constante con un par de bjt?

Con 4 niveles de tensión la alinealidad la corregís con una tabla (si es que realmente hace falta)
También, si la tensión a medida es bastante superior a 5V, usás una resistencia+zener de protección en lugar de un divisor de tensión --> te queda mucho mas lineal.

Pdt: la imagen final es el circuito para que tenga una idea de que hice.

Sinceramente me dá poca idea. Un circuito vale mas que mil fotos.



[switchxxi]

Si te quieres complicar un poco puedes usar la formula de carga del capacitor y calcular los puntos de tu interés, en tu caso serían 4. Una vez tenido los cuatro tiempos es solo cuestión de cronometrar y comparar.

La fórmula es: T = R * C * ln (VCC / (VCC - VD))

Donde R es la resistencia de carga, C el capacitor, VCC la tensión de alimentación (5V) y VD la tensión del punto que estas calculando.

De todas formas hay que saber bien el valor de C, ademas que en general no se usa del tipo electrolítico sino de poliéster ya que son mas estables.



[hell_fish]

---

No sé en Colombia, pero acá en Argentina podés conseguir a menor precio el 12F1571 , también de 8 pines y con sus limitaciones de memoria, pero al lado del 12F508 es un cohete a la Luna. Soporta interrupciones, tiene timers de 8 y 16bit, PWM , comparador, ADC y DAC.



Con 4 niveles de tensión la alinealidad la corregís con una tabla (si es que realmente hace falta)
También, si la tensión a medida es bastante superior a 5V, usás una resistencia+zener de protección en lugar de un divisor de tensión --> te queda mucho mas lineal.


Sinceramente me dá poca idea. Un circuito vale mas que mil fotos.

Buena tarde el circuito que uso está en la foto adjunta. Muchas gracias por la ayuda de verdad es que he podido dilucidar como hacer la lectura de forma más económica pues acá es el pic más económico el siguiente más económico es el 12f675 pero vale más del triple del 508

Si te quieres complicar un poco puedes usar la formula de carga del capacitor y calcular los puntos de tu interés, en tu caso serían 4. Una vez tenido los cuatro tiempos es solo cuestión de cronometrar y comparar.

La fórmula es: T = R * C * ln (VCC / (VCC - VD))

Donde R es la resistencia de carga, C el capacitor, VCC la tensión de alimentación (5V) y VD la tensión del punto que estas calculando.

De todas formas hay que saber bien el valor de C, ademas que en general no se usa del tipo electrolítico sino de poliéster ya que son mas estables.

Hola que tal, hermano gracias muchas gracias por tu ayuda. Esa fórmula era exactamente lo que buscaba pues no tengo mucho conocimiento sobre el cálculo.

La verdad es que gracias a todos me han ayudado enormemente les envío un gran abrazo..



[switchxxi]

Ojo que la formula que puse es para cargar el capacitor siempre desde 5V y usar esa rampa para comparar con la tensión a medir.

Para tu circuito, VCC, en la formula, vendría a ser la tensión de entrada (la que se quiere medir) y VD la tensión a la que cambia de estado el pin.



[unmonje]

Buena tarde el circuito que uso está en la foto adjunta. Muchas gracias por la ayuda de verdad es que he podido dilucidar como hacer la lectura de forma más económica pues acá es el pic más económico el siguiente más económico es el 12f675 pero vale más del triple del 508


Hola que tal, hermano gracias muchas gracias por tu ayuda. Esa fórmula era exactamente lo que buscaba pues no tengo mucho conocimiento sobre el cálculo.

La verdad es que gracias a todos me han ayudado enormemente les envío un gran abrazo..

Yo creo que le está errando al blanco...
Su programa tendría que tener 2 partes bien independientes a mi entender :

-Una que se dedica a capturar los datos y ponerlos en un registro apropiado hasta el momento correcto y
- Otra dedicada al muestreo equidistante en el tiempo y en las salidas, de manera que, no importe la cadencia de captura de los datos de entrada, siempre pueda hacer las muestras de los valores a la misma cadencia que a usted le importe mostrar, independientemente de si pierde alguna lectura o no.
Eso no es crítico a la velocidad que todo ocurre. Esto se hace con interrupciones, que deberías aprender a usar correctamente.



[hell_fish]

Yo creo que le está errando al blanco...
Su programa tendría que tener 2 partes bien independientes a mi entender :

-Una que se dedica a capturar los datos y ponerlos en un registro apropiado hasta el momento correcto y
- Otra dedicada al muestreo equidistante en el tiempo y en las salidas, de manera que, no importe la cadencia de captura de los datos de entrada, siempre pueda hacer las muestras de los valores a la misma cadencia que a usted le importe mostrar, independientemente de si pierde alguna lectura o no.
Eso no es crítico a la velocidad que todo ocurre. Esto se hace con interrupciones, que deberías aprender a usar correctamente.

Hola, no te sigo, no te entiendo muy bien. podrías explicar de forma más sencilla ?

En el pic 12f508 no se puede hacer interrupciones



[Eduardo]

En ese circuito de prueba la alinealidad se da porque la tensión es baja, con tensiones del orden de los 100V (y cambiando la R10k por una del orden de 150k + zener de protección por las dudas) , en el rango de interés te va a quedar prácticamente lineal.
De todas maneras, cuando se trata de discriminar pocos niveles se usa una tabla o una cadena de IFs

#include <12f508.h>
#FUSES NOWDT
#FUSES NOMCLR
#use delay(internal=4MHz)
#use FAST_IO(all)


// Umbral para diferentes voltajes
#define N1 90
#define N2 120
#define N3 150
#define N4 180

//-----------------------------------

void main(void){
int8 N  ;

    #asm
        movlw 0xC0
        option
    #endasm

    set_tris_b(0) ;
    output_b(0) ;

    while(1){

//-----------------------------------
//--    Lee el tiempo de carga     --
        set_tris_b(1) ;
        for(N=0 ; !input(pin_B0) ; N++)
            delay_us(20) ;   // delay para que N resulte menor de 256
        set_tris_b(0) ;
        output_b(0) ;
//-----------------------------------

        if(N>N4)        output_high(PIN_B5) ;
        else if(N>N3)   output_high(PIN_B4) ;
        else if(N>N2)   output_high(PIN_B2) ;
        else if(N>N1)   output_high(PIN_B1) ;

        delay_ms(200) ;
    }
}

Este es un ejemplo de como hacer la comparación, porque debe realizarse una calibración para determinar los umbrales N1..4 y el programa incluir una histéresis.
