La lámpara es de 25w.
Puse otra foto para que veas mejor
Ver el archivo adjunto 272182
Puse lámpara de 70w y enciende apenas y se apaga.
Lo raro es que con lámpara funciona bien y cuando y sin lámpara se quema.
Si, ya había revisado todas las tensiones en la placa comparando con la otra que funciona bien, anoche estuve mas de una hora escuchando musica fuerte, ningún componente llego a calentar, saque la lampara en serie y ni bien encendí voló R de 100 Ohm y los Tr 41 y 42 y no quise revisar mas nada porque ya no tengo mas Tr y no se donde comprar.¿Revisaste las tensiones indicadas en el diagrama que subi unos hilos antes?
Lo vuelvo a subir por no saber vincularlo
!Hola a todos , jo personalmente veo un belissimo corto circuito entre lo -B y tierra (masa) debido a un exceso de solda ( veer mas detenidamente a la eziquierda superior de la tarjeta) !Puse otra foto para que veas mejor
Ver el archivo adjunto 272182
!Hola a todos , jo personalmente veo un belissimo corto circuito entre lo -B y tierra (masa) debido a un exceso de solda ( veer mas detenidamente a la eziquierda superior de la tarjeta) !
!Saludos desde Brasil!
Yo veo un puente de estaño donde NO debería, pista de -B y la que pasa por arribaPuse otra foto para que veas mejor
Ver el archivo adjunto 272182
Puse lámpara de 70w y enciende apenas y se apaga.
Lo raro es que con lámpara funciona bien y cuando y sin lámpara se quema.
!Es ezactamente ese punto que aclare en mi urtimo post (#286)!Yo veo un puente de estaño donde NO debería, pista de -B y la que pasa por arriba
Estimado Fogonazo!,Yo veo un puente de estaño donde NO debería, pista de -B y la que pasa por arriba
Yo te pasaría las soldaduras en una soldadora de un colector se la ve levantada.Ver el archivo adjunto 272157
La lámpara es de 25w.
Cómo mido la corriente de reposo?
La única variación que hay son las R de .27 ohm que yo puse de .22 ohm
Te mando lo que tengo de el AT700, espero que te sea util. La que esta en color es copia directa del impreso, que ya tiene muchos años. el impreso nuevo lo realice con el proteus 8, si tenes ese programa, te mando el archivo.Gracias, pero el diagrama que me mandaste es del AT1200 y el que tengo yo es el at 700 que es de 35 + 35 W y en ninguna parte tiene una bobinael amplificador.
Cuantos at700 hay?Te mando lo que tengo de el AT700, espero que te sea util. La que esta en color es copia directa del impreso, que ya tiene muchos años. el impreso nuevo lo realice con el proteus 8, si tenes ese programa, te mando el archivo.
Dos, diferentes placas de alimentación y potencia, diferentes en disposición fisica, no en su topología.Cuantos at700 hay?
Uno solo, es un gabinete plateado. Lo que te mande lo saque de un AT700 que me dieron para reparar las etapas de potencia, esto hace mas de 10 años, Saque el circuito esquematico e implemente el impreso. Lo unico que le cambie fueron los transistores de salida y lo implemente con 2n2955 y 2n3055 y el resto de los transistores, porque el original llevaba transistores RCA que estan discontinuados. El amplificador tiene 35W por canal sobre 8 ohms. con una respuesta a Fcia 10hz-35Khz. Fijate porque hay unas fotos muy buenas del amplificador en esta pagina.Cuantos at700 hay?
Uno solo, es un gabinete plateado. Lo que te mande lo saque de un AT700 que me dieron para reparar las etapas de potencia, esto hace mas de 10 años, Saque el circuito esquematico e implemente el impreso. Lo unico que le cambie fueron los transistores de salida y lo implemente con 2n2955 y 2n3055 y el resto de los transistores, porque el original llevaba transistores RCA que estan discontinuados. El amplificador tiene 35W por canal sobre 8 ohms. con una respuesta a Fcia 10hz-35Khz. Fijate porque hay unas fotos muy buenas del amplificador en esta pagina.
Mira, el esquematico que te mande responde fielmente al AT700 de esa epoca, hacia poco tiempo que habia salido al mercado, te hablo de 20 años atras Era el mejor amplificador de la linea audinac. El AT1200 no estaba ni en proyecto. Si despues hacieron un impreso para que se use para el AT700 y el AT1200, no tengo informacion de eso. Coteja el impreso que te mande con el esquematico y te vas a dar cuenta que es correcto.Estimado, visto de afuera es el mismo aparato, plateado que mencionas, pero Audinac utilizo en la linea AT700 diferentes Diseños de placas en épocas diferentes, con la misma topología y diferente formato físico.
Ver aqui:
Mira, el esquematico que te mande responde fielmente al AT700 de esa epoca, hacia poco tiempo que habia salido al mercado, te hablo de 20 años atras Era el mejor amplificador de la linea audinac. El AT1200 no estaba ni en proyecto. Si despues hacieron un impreso para que se use para el AT700 y el AT1200, no tengo informacion de eso. Coteja el impreso que te mande con el esquematico y te vas a dar cuenta que es correcto.

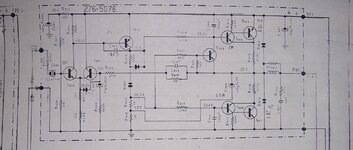

Hola. Tenés el esquema del AT-1200? En el foro hay algunos esquemas aproximados pero no el original. Recuerdo que había una resistencia que se quemaba con frecuencia, creo que era una del Bootstrap...AT1200 etapa de potencia utiliza el impreso serie 276-5076 con otra topología.
