Receptor re generativo valvular con baja tensión

Hola: Me llamo Javier, hace poco que estoy en el foro y buscando por Internet he visto videos donde montan un receptor regenerativo con una válvula.

A veces son receptores de OM y otras de FM, Resulta que me decidí a montar uno donde la válvula es una ECH82, dado que tenía de desguace, en concreto recibe OM, el circuito lleva como amplificador un lm386, aunque va bien cuando regulas el volumen hace unos ruidos raros, deduzco que son por el circuito sencillo y las frecuencias del receptor se cuelan por el amplificador, hay algunos videos que montan un receptor de estas características y cuando los prueban van mejor que el mío, ahora me gustaría hacer uno así de FM, he visto videos que sintonizan muy bien, si alguien tuviera un esquema que funcione bien, me gustaría montarlo, (gracias de antemano), la ECH82 creo que podría sintonizar la FM, si el esquema es con esta, mucho mejor.

Saludos.
Javier

Última edición por un moderador:
Podrías colaborar, enviando imágenes del receptor que armaste, y el diagrama del circuito correspondiente.

Saludos

Podrías colaborar, enviando imágenes del receptor que armaste, y el diagrama del circuito correspondiente.

Saludos

Buenas Noches Rorschach, te mando el esquema y dos fotos, en mi mensaje anterior he visto un gazapo, la válvula en concreto es la ECC82,
pido disculpas, esta valvula es un doble triodo y lleva dos filamentos que hay que poner en serie 6+6 = 12 voltios

Saludos
Javier


Adjuntos

  • IMG_20240319_004557.jpg
    320.5 KB · Visitas: 45
  • IMG_20240319_004656.jpg
    353.2 KB · Visitas: 46
  • IMG_20240319_005832~2.jpg
    162.6 KB · Visitas: 51
De todos modos, hay algo que está mal, o al menos que yo no vea bien.
El receptor lo armaste con un doble triodo, ECC82 según vos, y yo creo ver un doble triodo.
Ahora, en el diagrama del circuito que publicaste, la válvula es un pentodo 12BE6 / 6BE6.
En realidad, ¿que has hecho?

Hola:

Rorschach, ahora me doy cuenta que la válvula no es la que pone en el esquema, lo raro es que funcione, cuando hice
el receptor busque la equivalencia de esta 12BE6, en una pagina que te daba varias alternativas, al parecer no fue buena idea.
he buscado por internet y he visto este esquema, ya dirás que tal lo ves para montar-lo, el transformador ponen uno 220v a 9+9v
creo que tengo alguno de reciclaje, gracias por tu ayuda.

Saludos!
Javier.


Adjuntos

  • radio-valvular-circuito.png
    16.2 KB · Visitas: 22
Hola:

Rorschach, ahora me doy cuenta que la válvula no es la que pone en el esquema, lo raro es que funcione, cuando hice
el receptor busque la equivalencia de esta 12BE6, en una pagina que te daba varias alternativas, al parecer no fue buena idea.
Pésima idea !!!!
No entiendo como puedes poner un doble triodo, en un circuito donde figura un pentodo.
Por eso funciona mal !, y si funciona mal tal cual dices, es de pura suerte.
¿Tienes conocimientos de electrónica?

Saludos

Yo no te he hechado bronca, te he preguntado si sabes electrónica, con decir si, o no es suficiente, y era para saber según tus conocimientos, la forma de ayudarte.
Con tu contestación descortés afirmas que no sabes electrónica.
El foro si es para ayudarse, pero para ello se deben tener conocimientos básicos de electrónica, que precisamente no es tu caso.
Saludos

Nos calmamos un poco. gracias
la electrónica es como hobby, vaya si me echas bronca me ayudas muy poco, el foro es para ayudarse,
con esta actitud no vamos bien.

Saludos
Lo que Rorschach quiere decir es que esta dispuesto a ayudarte porque ve que tienes iniciativa... Lo que a el NO le cuadra es lo del 2 triodo por un pentodo. Y respondiendo: No se puede hacer un receptor con una válvula doble triodo, se necesita minimo una grilla de control.

Entiendo, tu hobby es de alguien que si le dan un plano (buen circuito) sin saber lo puedes armar. Si no falle solo hay dos camino. busca una válvula pentodica o espera a alguien que comparta algo acorde con lo que tienes.

Saludos y tranquilo. Nadie te trata mal.

Última edición:
Hola:

Rorschach, ahora me doy cuenta que la válvula no es la que pone en el esquema, lo raro es que funcione, cuando hice
el receptor busque la equivalencia de esta 12BE6, en una pagina que te daba varias alternativas, al parecer no fue buena idea.
he buscado por internet y he visto este esquema, ya dirás que tal lo ves para montar-lo, el transformador ponen uno 220v a 9+9v
creo que tengo alguno de reciclaje, gracias por tu ayuda.

Saludos!
Javier.

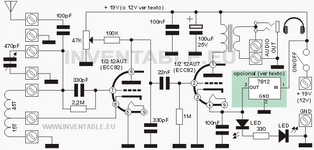

Hola, soy Gabriel (Inventable), autor del proyecto de la radio con la ECC82 que has indicado. Las válvulas necesitan tensiones de placa mucho más altas de 12V pero la ECC82 en particular, aunque si al límite, logra amplificar discretamente. Si puedo ayudar aquí estoy.


Adjuntos

  • Radio_valvular_12Vmark_cr_low.jpg
    332.6 KB · Visitas: 11
Hola, soy Gabriel (Inventable), autor del proyecto de la radio con la ECC82 que has indicado. Las válvulas necesitan tensiones de placa mucho más altas de 12V pero la ECC82 en particular, aunque si al límite, logra amplificar discretamente. Si puedo ayudar aquí estoy.

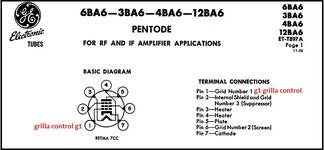

No sé como hizo para conectar un doble triodo (ECC82/12AU7), donde va un pentodo (6BA6), inexplicable. 🤷‍♂️

Muchas gracias @inventable, pero no es por tu esquema, es por la radio que hizo @Pen_todo58 donde debió colocar según esquema un pentodo 6BA6, y colocó un doble triodo ECC82, (ver esquema mensaje # 3 en adjuntos).

Saludos

Hola, la electronica es una ciencia con muchas facetas y a veces lo que parece ilógico funciona bién, en un amplificador de audio necesitamos trabajar en la parte mas lineal para que no tenga distorsiones al elevar los niveles de señal, pero en radio muchas veces trabajamos en la parte alineal donde se producen las mayores distorsiones y de esa manera logar la conversión de frecuencias.
