Reparar Teclado Casio

[Pinchavalvulas]

Buenas. Ten en cuenta que los circuitos integrados "normales", como el TC 4066, se alimentan con una tensión única y en una patilla única, o dos a lo sumo.

En un IC que tantas patillas tengan la tensión de alimentación seria mala señal, pero esos integrados se usan también como "conmutadores" así que habría que ver lo que hace en el circuito en concreto.

En un rato reviso el manual y veo si puedo orientarte de los puntos a medir.



[Pinchavalvulas]

Revisar tensiones en :
LA4138 - Patilla 14 = VH 7,5V
TC 4066- Pat. 14 = VA 5V
T9 - emisor = VX 5V
T9 - colector = VD 5V
Estas serían las principales e inprescindibles para el funcionamiento.

Dejo traducción del texto del manual, en la descripción de la fuente de alimentación..

El circuito de alimentación cosnta de un regulador de voltaje y un circuito de apagado automático.
Cuando hay alimentación y opera normal, la señal de APO ( auto apagado) de la CPU es de nivel alto.
Los transistores T4 a T9 se activan, proveyendo voltaje al circuito.

La señal de APO (apagado automático) baja cuando el teclado no está operativo por 7 minutos y los transistores T4~T9 se desactivan causando la desactivacion de los voltajes, excepto VA (que procede del regulador de 5V que forman T1, T2 y T3 ).

Nota. Si el aparato lleva tiempo encendido, pulsar las teclas para que se reactive la seccion de la alimentación.

Los voltajes VA (5V) y VDD1 (masa) son siempre suministrados a la CPU, incluso en APO.
Los transistores T1,T2 y T3 forman un regulador de voltaje.
Usando las características de regulación de corriente del LED, el transistor T3 estabilizala la tensión de batería a 5V y el darlington T1 y T2 previene sobre corriente en los circuitos.



[Usuario Anonimizado 309261]

Muchas gracias por tu tiempo y disculpa mi ignorancia en lo más básico. Es tanta que me ha costado averiguar donde tomar referencia para medir las tensiones. Entiendo que es ese cable verde de la imagen, aunque en la placa pone "GR", no "GND".

Tomando esa referencia, las tensiones que han dado los puntos que me decías, son:

LA4138 - Patilla 14 = VH 7,5V............7,24
TC 4066- Pat. 14 = VA 5V.....................5,01
T9 - emisor = VX 5V................................4,65
T9 - colector = VD 5V.............................5,00

(Aunque en la base de ese T9 hay 4,9 V)



[Pinchavalvulas]

En principio la masa de referencia sería el negativo de la batería y toma de alimentación.



[Usuario Anonimizado 309261]

Sí, con el polo negativo de las pilas da la misma lecturas.
¿Pudiera ser que el circuito amplificador estuviera mal? ¿Se puede comprobar sin sacar de la placa?



[analogico]

Sí, con el polo negativo de las pilas da la misma lecturas.
¿Pudiera ser que el circuito amplificador estuviera mal? ¿Se puede comprobar sin sacar de la placa?

Claro con un oscloscopio, si no tienes puedes improvisar con otro amplificador un trazador de señal.



[Pinchavalvulas]

A ver, recapitulando, el teclado ¿no se apaga y al mismo tiempo no suena?

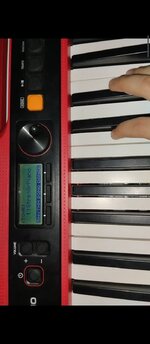

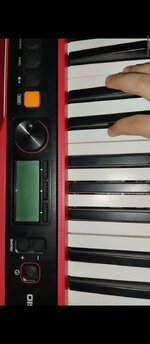

¿Que diferencia hay de apagado a encendido? Visualmente.

Si la alimentación le está llegando correctamente al IC de salida y el altavoz está bien, debería de sonar un zumbido al tocar la patilla de entrada, o el cursor del potenciometro de volumen, con este a medio volumen.
Si no suena nada es que el IC está mal o algún componente anexo está haciendo de las suyas.



[Usuario Anonimizado 309261]

Así es, el led se queda encendido también en la posición "power off" y no suena nada en ninguna posición.
Zumbido no hace al tocar la patilla esa de salida, sólo crepita un poco, y lo hace más fuerte si se toca esa patilla 14 y a la vez la parte plana del ci ese.
Comentar que lo he desmontado y aunque estaba bastante limpio, limpie los contactos de los botones y la placa.



[Pinchavalvulas]

¿Has revisado el conmutador de OFF- PLAY-RECORD-DEMO....?



[Usuario Anonimizado 309261]

Sí, desmonté todas las piezas. Los contactos de los conmutadores también. Los limpié, quedaron brillantes...y siguió igual.
