Agradezco tu rápida respuesta, si está correcto lo muevo y la pantalla muestra el nuevo ajuste pero igual que nada, tiene un micro borrado el código pero tiene dos Ic controladores antes del transformador que da las señales a los IGBT señalizados nce9614 del cual no encontré nada.

La fuente auxiliar da 24 V al fan y 15 V a la tarjeta controladora, tiene un 7805 y da correcto, los capacitores electroliticos miden bien.

No tiene protección en la entrada, ni ningún filtro de armónicos, he visto otros con mas carácter, las venas de control están a través de los de fuerza y si miro con la lupa veo saltos entre el positivo y el negativo del primario que tuve que eliminar y aislar, saludos.

Este es el esquema de la potencia del equipo, sin simplificar, esta con es realmente, disculpen el diagrama a mano pero según levante dibuje el esquema y es muy simple


Adjuntos

  • IMG_20201119_200741.jpg
    257.3 KB · Visitas: 27
Quizás sea por que éstos equipos trabajan a muy altas frecuencias , por lo que no te permite hacer una medición adecuada , por que en un momento dices que de 65 V baja a 16 V pero suelda en 26.5 V , la pregunta es si suelda adecuadamente o no solo los valores que encuentras te desconciertan , dices que ya mediste los capacitores , tambien mediste su esr ? Eso tambien suele afectar al funcionamiento de ciertas fuentes por lo que no sería extraño que tambien afectara en éste caso .

Saludos, según los datos del equipo tiene que tener 65 V en la salida, pero tiene una sistema que disminuye el voltaje hasta que detecta el cortocircuito y entonces sube el voltaje, lo segundo es que soldando el voltaje ronda los 25 V, también en chapa del equipo. La medición es con un metra hit 23S y realizo la medición con diodo rápido y un filtro de unos pocos micros en la puntas del metro. Los capacitores de 4 micro que están en serie con el transformador no son polarizados y no tengo equipo esr, te refieres al filtrado a la entrada? Gracias por responder.

La ultima pregunta es que el dueño dice que la pantalla no variaba la corriente cuando estaba soldando antes de la falla y ahora si y en la soldadura es idéntica ajuste 20 A o 200 A

Ese debe ser el tema pero hasta ahora no he encontrado ninguno. En el primario del transformador de señal a los gate de los IGBT tiene 4 MOSFET en configuración H tal vez cambiando el voltaje que ahora es 15 V haga el cambio, ya que los nuevos IGBT tienen mucha menos resistencia D-S que los anteriores por lo que el V DS es diferente también.

Hola , me trajeron una Lusqtoff Iron 100 , así a primera vista tiene el puente rectificador y los dos IGBT en corto , así que me imagino que habrá problemas con los disparos . . . ya que tenés experiencia en ellas , por dónde empiezo ?
Los igbt sácalos y medi el puente, si sigue en corto a veces los igbt lo pone en corto, sino cambiarlos y fíjate las resistencias y los diodos de los igbt

Hola buen día, alguien tiene planos o sabe alguna solución para una soldadora MK tech IWM200 QUE ESTA SIN TENSION de salida, ya verifiqué el rectificador de salida y los igbt y están correctos.

Hola buen día, alguien tiene planos o sabe alguna solución para una soldadora MK tech IWM200 QUE ESTA SIN TENSION de salida, ya verifiqué el rectificador de salida y los igbt y están correctos.
Verifica si el transformador de activacion de los IGBT recibe y envia pulsos en alterna de no ser asi verifica el integrado que los manda como el uc3525 u top264 o familiar y las señales que activan el integrado .Tambien los transistores de salida que van hacia el transformador de activación de los igbt.

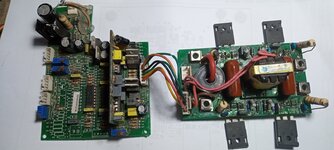

Hola. Buenas noches. Tengo dos máquinas de soldar marca Tamig 245H, una vuela los IGBT y la otra arranca todo bien pero no tiene fuerza. La placa de control la han reformado y le sacaron la fuente switching de 24V y le colocaron un trafo🤦. Alguna sugerencia. Gracias. Adjunto foto de placa de control y de potencia.


Adjuntos

  • IMG_20210111_221814_087.jpg
    214 KB · Visitas: 22
Hola, buenas tardes, tengo un inversor Esab Miniarc 161lts, ayer lo usé y trabajó normal, hoy lo fui a utilizar y no enciende, esta muerto, ayuda por favor, gracias de antemano, o si alguien me puede colaborar con el diagrama le agradezco.

Si tienes conocimientos de electrónica, fíjate primero si le llega la tensión de línea, revisa el enchufe, el cable de alimentación,, la llave de encendido, etc, y si luego de esto, sigue sin funcionar, hay que ver el puente de diodos, y los caps electrolíticos, y si esto no es, y pueden ser muchas otras cosas, la placa de control, los rectificadores de potencia, los IGBT, o MOSFET, la placa , o circuito de PWM, etc.,etc., dentro de la soldadora hay tensiones muy peligrosas, que puede ocasionar shock eléctrico (peligro de muerte), si no tienes conocimientos, y medidas de seguridad eléctrica de todo esto, lleva la máquina a un service.

Buen día amigos soy. Nuevo en este grupo me podrían. Ayudar con el diagrama de una soldadora. Gladiator pro inverter. Ipet B12/170 BV me. Gustaría encontrar la distribuidora gracias. Soy de loja ecuador

No conozco ninguna Gladiator Pro con los números, y letras mencionado.
¿Algunas fotos nítidas para identificarla?, y con una buena foto de la placa de características.

Te cuento que estoy en proceso de fabricarme una soldadora mig casera, necesitaría algunos datos si puedes ayudarme.

Ya tengo el rectificador , estoy fabricando el devanador de alambre y lo que no me queda claro aun es que función cumple la bobina que esta en serie en la salida de corriente.

¿tienes algún diagrama de alguna soldadora comercial?

Saludos y gracias.
Hola, la bobina en serie (generalmente con la salida negativa) que puede o no tener derivaciones, es la inductancia y su función es hacer que una vez comenzado el arco, la máquina baje su intensidad para evitar excesivo salpicado con bolitas fundidas que se adhieren a las piezas a soldar.

Hola! Cómo están?
Soy nuevo en el foro, me llamo Héctor Bravi, soy de Padua.
Tengo una soldadora Inverter Luqstof Iron 100, la cual dejó de funcionar, prende la luz de encendido, pero no hace nada.
Se cayó un día mientras soldaba y dejo de funcionar, la mandé a reparar y funcionó un tiempo.
Ahora la abrí, medí con el tester valores y encontré que dos transistores MGF65A4R estan en corto.
La pregunta es la siguiente : tengo que cambiarlos por los mismos o se puede reemplazar por otros.
Muchas gracias.

Soldadora HYL TIG 315 ac/dc 380V
Saludos! He comprado este equipo y tuvo una falla en un varistor y 2 condensadores que tiene a la salida. Uno en paralelo a los 2 polos y del negativo a la tierra del chasis del equipo, otro condensador con la misma característica que el anterior pero en paralelo a un varistor el cual explotó. El equipo funciona pero pienso que esos componentes son necesario. Mi pregunta es.. que valores de varistor puedo utilizar si el voltaje máximo es de 23 V y la corriente de hasta 315 A. O alguna tabla en la que pueda buscar los valores que necesito. Cualquier ayuda o consejo les estaré eternamente agradecido. Gracias de antemano !

Buenas noches a todos
Me inquietud es la siguiente y agradecería mucho su apoyo.
Puedo conectar mi máquina de soldar inverter 110 vca a un autotransformador elevador de voltaje que yo mismo realice con un núcleo toroidal reciclado , ya que el voltaje que me llega es de 100 vca en el mejor de los casos.
El elevador de voltaje lo utilizó para hacer funcionar la lavadora automática y algunas herramientas eléctricas como la píldora y el taladro y un cautin
Mi máquina es una élite arc 140 m adjunto foto de su ficha técnica.
El elevador de voltaje lo construí yo mismo ya hace rato pero no tengo muchos valores.ademas le adiciones un devanado separado que me suministra 14vca para un cargador de baterías que también construí yo y trabaja sin problemas.
El autotransformador tiene estos valores medidos con multimetro
Vi = 100 vca
V salida = 115vca
I primario en vacío 1 amp
Y en la parte que funciona el devanado del cargador que está aislado galvanicamente del resto del autotransformador tengo los sgtes valores
Vs2= 14 vca
I en cortocircuito 37 amp
Cabe destacar que realice el autotransformador como un transformador toroidal con su devanado primario en calibre 12 awg y luego el secundario también en calibre 12 awg y los conecte como autotransformador elevador . Y al quedarme espacio realice un segundo devanado que deje separado galvanicamente para el cargador de batería .
Les agradezco mucho su ayuda y si es posible como calculo la potencia de este frankestein de elevador .
Gracias por su ayuda 20210411_231515.jpg20210411_231530.jpg

Primero trata de convencerme... por que poner ese transformador?
Si a tu maquina le llega 100v me dices que no funciona... yo se que funciona... pero convenceme..
Sabes que las maquinas tienen un control de corriente?
