Circuitos Para Guitarra Eléctrica (Incluyen diagramas de pedales Boss)

[Electronec]

Nuevamente gracias compañero, me alegro, que te sea de utilidad. Esperamos fotos del resultado final.

Saludos.



[GodSaveMetal]

aca les dejo unos pedales para que se los hagan solo aprovechando que estoy aqui alguien de ustedes sabe como debo de conectar el foot switch true bypass a la pcb y a los jacks asi como tambien como se conectan las partes externas a la pcb como son jacks switchs etc.

A ver si te ayudan estos esquemas gringos con el 3pdt que venden solo ellos!!

1º Identificar los tres pines comunes; lo haces con un multímetro.
2º Es la parte más crítica, aquí todos fallan al inicio (me incluyo!!) si comprendiste el dibujo; haces lo siguiente; aprietas el switch y si el común conecta con tres pines independientes marca la carilla donde se alinean esos pines; esta carilla del 3pdt va para atrás; lo entendiste?
3º Si entendiste la parte 2º mira el siguiente esquemático (es un pedal conocido con todas sus conecciones):


4º Por último el conector de 9V DC imput y el plug respectivo, están indicados la polaridad de los mismos:


Espero que te ayude los esquemas; cualquier cosa pregunta, yo fabrico pedales y los diseño; desde el PCB, la caja e incluso las perillas!!

Esto es solo una muestra; el pedal es el MAMMOTH fuzz para bajos.
Ahh me olvidaba el 3pdt de ese y todos mis pedales los hago a mano; puro DIYer!!!

OHHH me olvidabe el circuito del MAMMOTH es este: (gracias a RASTA Maaalek)

Espero les agrade está super comprobado.



[jorge morales]

dejo a su consideracion este esquema de auriculares para guitarra, de la pagina general gadgets, saludos



[Electronec]

Gracias por el aporte Jorge, es de agradecer.

Saludos.



[jorge morales]

dejo a su amble consideracion este aporte, saludos



[chacarock]

muy bueno el aporte, otro mas para el archivo
gracias Jorge



[DavidFelipe]

Hola amigos, tengo el deluxe memory man ec2000, les dejo el esquematico, y agradeceria si alguien de casualidad no tiene el impreso, ya que es excelente pedal, no pido que lo hagan, solo si lo tienen, gracias



[jorge morales]

dejo a su consideracion lo siguientes esquemas, saludos



[jorge morales]

mas esquemas a su amable consideracion, saludos



[Helminto G.]

bueno alguien tiene que decirtelo jorge, gracias...



[chacarock]

no entiendo el segundo archivo, que es?

y yo ya le agradeci



[jorge morales]

mas esquemas a su amable consideracion, saludos



[chacarock]

Muchas gracias Jorge, el ECUALIZEUR, a 9vol, genial, sigo con la duda de el segundo archivo que esta en el mensaje #324
alguien sabe que es?
saludos



[rash]

muy bien jorge morales por los aportes que estas haciendo... algunos son muy muy buenos

gracias

saludos



[Fogonazo]

Muchas gracias Jorge, el ECUALIZEUR, a 9vol, genial, sigo con la duda de el segundo archivo que esta en el mensaje #324
alguien sabe que es?
saludos

Si te refieres a este archivo, es un micro amplificador a transistores

Ver el archivo adjunto 66483


Alimentación: entre 8 y 12Vcc
Potencia: 400mW sobre 8Ω
Impedancia de carga: 8Ω o >
Sensibilidad: 200mV para plena potencia



[jorge morales]

adjunto a su amable consideracion mas esquemas, saludos



[Fogonazo]

Esquemas y valores de los controles de tono Fender y Marshall de 3 potenciómetros.

​

Boss AC-2

​

Pedal Phaser DIY

​



[chacarock]

Si te refieres a este archivo, es un micro amplificador a transistores

Ver el archivo adjunto 66483


Alimentación: entre 8 y 12Vcc
Potencia: 400mW sobre 8Ω
Impedancia de carga: 8Ω o >
Sensibilidad: 200mV para plena potencia

gracias fogo, ese era esactamente
saludos
pd, veo que la lista sigue, muchisimas gracias , Jorge



[jorge morales]



[jorge morales]

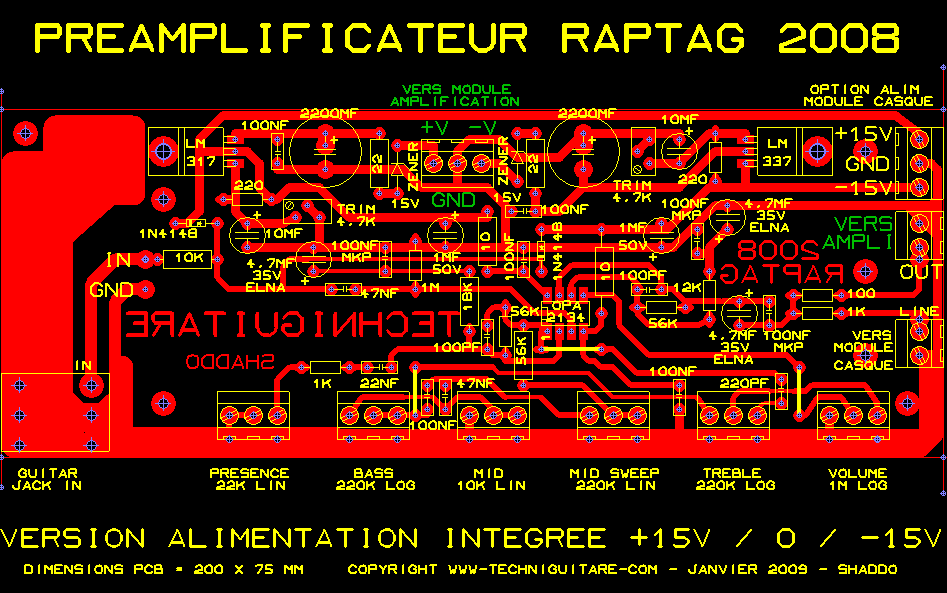

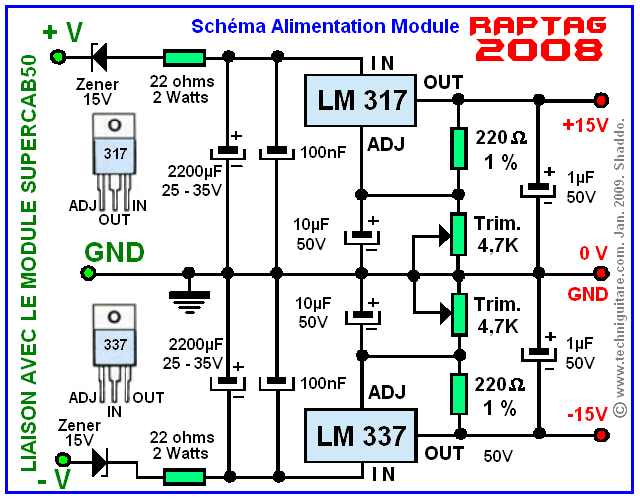

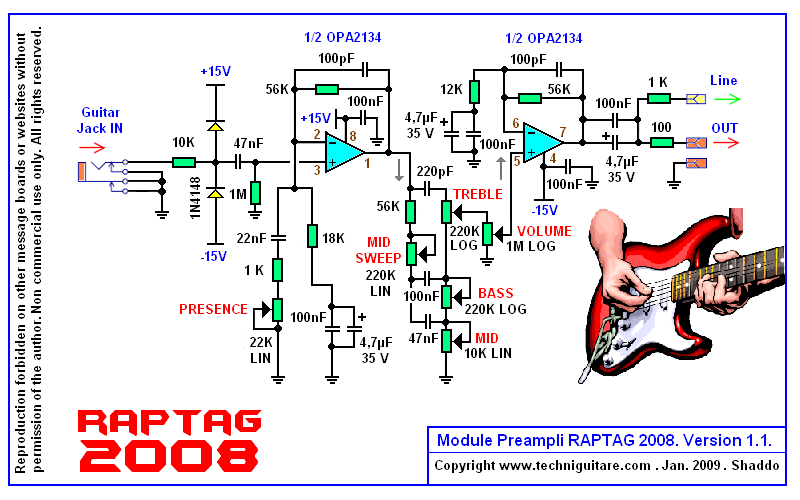

dejos estos esquemas a su amables consieracion de uds. saludos
