Circuitos Para Guitarra Eléctrica (Incluyen diagramas de pedales Boss)

[jorge morales]

otro esquema mas a consideracion de uds



[jorge morales]

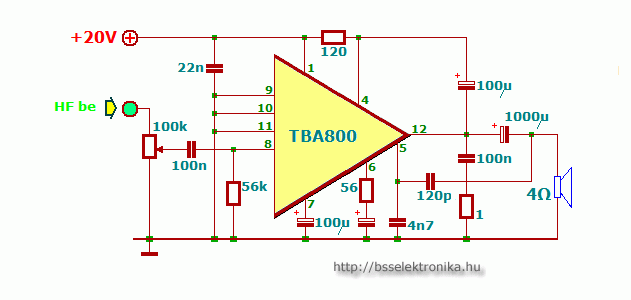

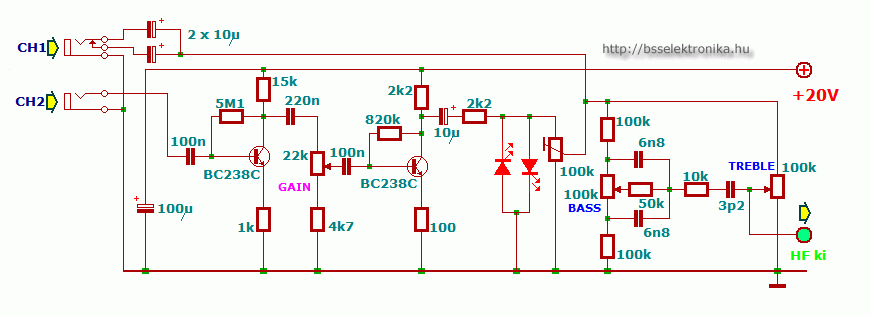

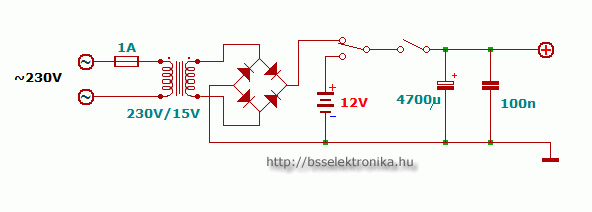

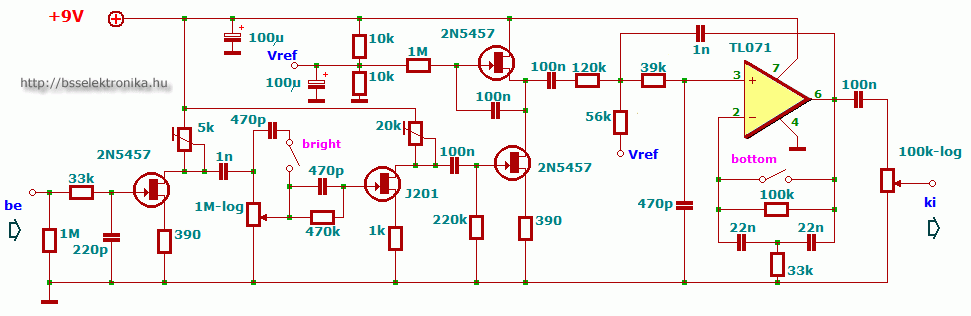

dejo a sus amables consideracion estos documentos de un mini combo y circuito impreso, esta en finlandes, saludos



[el bulbo 7025]

Felicidades jorge.... Estan de antologia tus envios.....gracias



[jorge morales]

mas esquemas a sus amables consideracion, saludos
​

​

​



[jorge morales]

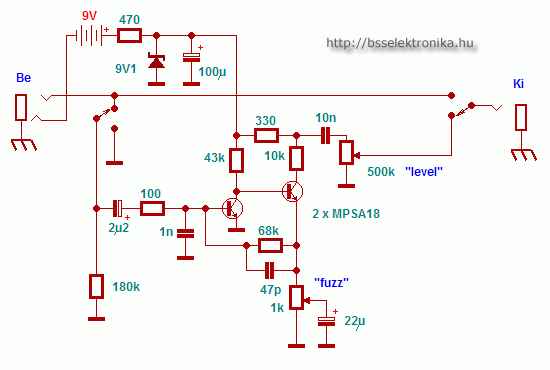

jimi hendrix fuzz face

double d

legged dog

thor

mas esquemas a sus amables consideracion saludos​



[Fogonazo]

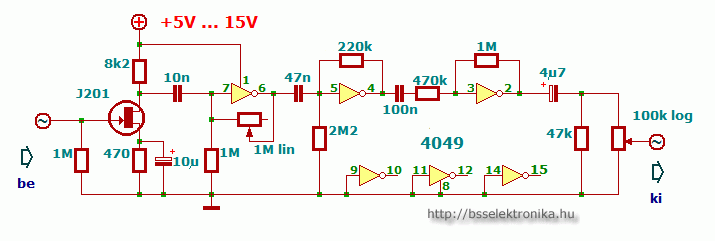

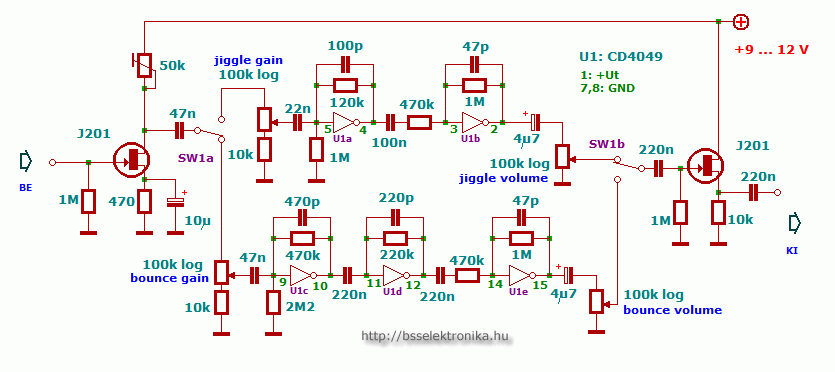

! A ver quién nota la particularidad que posee este esquema y el otro publicado por @jorge-morales ¡



[0002]

Que usan buffers CMOS , y que en parte el circuito de abajo es una versión más simple del primero .

Saludos.



[rash]

si se montan tal cual.... nunca sonará nada jajajjja

saludos



[malesi]

Que mal pensado eres rash
se supone que algún sw1 estará en
su sitio algún día.



[Fogonazo]

Para los excepticos , algo sobre el empleo de inversores CMOS en aplicaciones analógicas.



[rash]

ahh, por cierto jorge morales, gracias por tantos aportes tan interesantes...

fogonazo, muy curiosa la aplicación de circuitos digitales....

muchas gracias

saludos



[jorge morales]

mas esquemas a sus amables consideracion, saludos



[DavidFelipe]

Que en teoria usan integradores cmos con perdidas, o me equivoco?



[jorge morales]

otros esquemas mas a su amables consideracion, saludos



[DosCabezas]

Que en teoria usan integradores cmos con perdidas, o me equivoco?

De los integrados cmos que no son smith trigger, muchos se pueden usar como amplificadores, no hace falte que tengan perdidas. Claro que siempre es más facil usar un buffer para esto



[jorge morales]

aqui dejo a su consideracion este esquema, a base de circuito integrado cmos, saludos

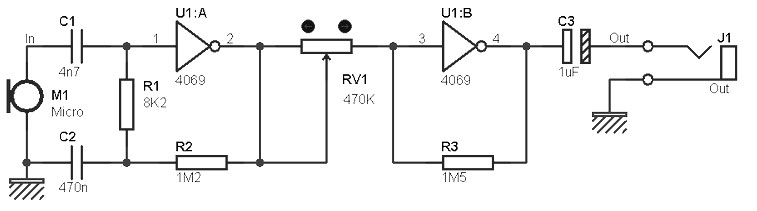

Mono preamp based on CMOS IC

Mono preamp based on CMOS IC type CD4069. Note: The microphone must be magnetic low impedance (50 ohms and 600 ohms). If your microphone electret type with two legs or three legs, you need to add resistance to power, as shown on page eletret microphone supply.



[flmchip]

mi podrian echar la mano con el diagramade un pedal de exprecion wahwah



[GodSaveMetal]

mi podrian echar la mano con el diagramade un pedal de exprecion wahwah

DESEAS HACER UN AUTOWAH O UN WAH?? ojo que un wha es el más dificil de los pedales para hacer; la parte mecánica; el pote y la bobina son lo más importante (y dificil de encontrar y muy caro) el circuito es superfácil se hace con las manos atadas y con ojos cerrados!



[hernanyos]

Hola que tal, soy nuevo en el foro, y tambien en el mundo de la electronica, esta muy interesante todos los circuitos que suben, pero quisiera conseguir el circuito de un peavey stereo chorus 210, tengo un inconveniente con el mismo, y si es posible tambien la coneccion del pedal de corte. Si alguien lo tiene por favor chifle... Desde ya muchas gracias...



[cristian_elect]

Hay ice un circuito pre amplificador con este esquema con una fuente de 12V y también con 5V lo probé en audio de la salida de audífono al pre-amplificador y al amplificador y funciona bien pero lo probé en un bajo funciona bien al comienzo pero se baja el volumen poco a poco como en 30seg hasta quedar en silencio y no es la batería por que lo cambie.
Hay me podrían facilitarme un esquema de un pre amplificador para bajos probado con control de tonos.
IC1 TL072
