Diagrama del Audinac AT1000

[DOSMETROS]

Cuando apoyé la sonda del positivo del multímetro en el emisor de 2n5210 que está apoyado al disipador con negativo a masa se va la distorsión, para ese instante estaba midiendo unos 4 V y de la nada bajó a 0,7 , saqué la sonda y no volvió a distorsionar más por un rato

Podría ser una soldadura fria.



[ArGhak]

Comparto avances de algunos hallazgos en ambas placas.

Están bastante maltratadas, mucho mas de lo que pensaba en cuanto a las pistas.



[ArGhak]

Buenas tardes a todos! Vengo a compartir avances.

Pasé por la casa de electrónica a surtirme de insumos y emprender la reparación de las placas.
Se reemplazó todas las resistencias deterioradas y sobrecalentadas por resistencias de metalfilm, incluyendo las de red de Zobel.
Compré para remplazar todas pero no me animé, ya que las pistas se levantan con facilidad.
Se intercambiaron transistores entre placas para lograr simetría en comportamiento y en ganancia.

Se reemplazaron los 2N5210 por BC337, apareamiento de ganancia
Un BD239 por el original BD169

Se quitó del canal izquierdo el RCA1A06 y se remplazó por un TIP29 original de Texas Instruments década del 90, quedando apareado con el que ya tenía reemplazado en el canal derecho.

Se intercaló el TIP30 del canal derecho por el 1A05 del izquierdo, quedando simétricos en tipo y modelos de transistores.

Se remplazó el 2AS223 y SONY A706 del canal derecho e izquierdo por BC558B con apareamiento de ganancia

Los CI No los reemplacé, les coloqué un poco de cianoacrilato, veremos cuánto duran, yo considero que son muy buenos y que van a seguir aguantando un tiempo mas, también le cambié la pasta disipadora a todos.
Igualmente compré unos Thompson TIP35 y 36, cuatro de cada uno para ver si los puedo aparear de los que me tocaron y a futuro cambiarlos si es necesario.

Tengo una leve duda, en la placa tiene perforado y una serigrafía para agregar el trimpot del bias, pensé en ponerle de unos 470 Ohms que es un valor habitual en estos esquemas tipo fapesa.
Mi duda es si la resistencia de 120 Ohms la tengo que retirar.



Borrador previo a la toma de acción.





Semana que viene al osciloscopio y generador de señales, estuve haciendo pruebas de sonido, satura un poquito a volumen bajo y después se corrige al subirlo, así que el ajuste de bias creo que estaría haciendo falta, además todos los transistores están tibios después de 4 horas de sonido fuerte, a todo esto hice pruebas anteriores con lamparas en serie de 25 W hasta 100 W, este es un amplificador que se protege cuando tiene una lampara en serie y se le exige potencia.

Les mando un saludo.



[ArGhak]

Buenas noches!

Les comparto los valores de tensión que relevé sobre el driver BC337 de los transistores de salida.

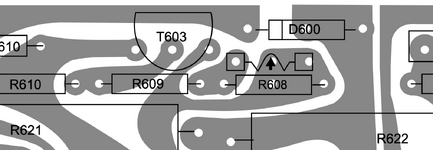

En los dos diagramas de placa verán los valores medidos por placa en mV, considerando los pines de izquierda a derecha Collector Base Emisor.

Dándome como resultado:

Corriente de reposo Canal Izquierdo: 106mA
Corriente de reposo Canal Derecho: 191mA

Saludos!



[DOSMETROS]

Me parece una exageración , tratá de dejarlo en máximo = 60 mA.



[ArGhak]

Buenas noches, subo avances.

Reemplazo de todas las resistencias de las tarjetas amplificadoras por resistencias metalfilm.

Reemplazo de capacitores, se detectó uno de la fuente de alimentación de 2500uF pinchado, y otro de 100uF en corto.

Se corrigió la oscilación de las tensiones, corrigió un efecto de reproducción de onda, de baja frecuencia en oscilación al aumentar los bajos.

Se agregó el trimpot y se corrigió la corriente de bias, sin embargo los BC337 quedaron con diferentes tensiones.

Se reemplazaron los capacitores del ecualizador.

Se agregó 1 capacitor en cada BC337 de salida, de 100nF en paralelo a emisor y colector.

Se detectó con ecualizador encendido y las dos placas conectadas una corriente alterna, al poner modo plano desaparece. o al quitar los tornillos de los transistores de salida, o al desconectar una placa.



[ArGhak]

Buenas!

Sigo tratando de encontrar el problema del ruido que se genera con el ecualizador activo.


Detecté que el problema ocurre con una de las tarjetas. Para comprobarlo, hice lo siguiente:


1. Desconecté una tarjeta y probé en sonido plano (lo que anula el ecualizador), y también con el ecualizador activado. En ambos casos, el sonido salió perfecto.


2. Luego, probé con la otra tarjeta (la del otro canal), y ahí apareció la distorsión.


• Lo curioso es que la distorsión se genera en el canal opuesto, es decir, en el que no tiene la tarjeta conectada.


• Sin embargo, si conecto ambas tarjetas, el problema sigue presente.


• En el bafle del canal donde está la tarjeta con el posible fallo, el sonido está atenuado, pero claro y sin distorsión.


3. Si cambio al modo plano, el canal con la supuesta falla suena claro, sin distorsión y sin atenuación.


Esto me hace dudar si el problema está en el ecualizador o en la tarjeta. No sé si a este fenómeno se lo puede llamar retroalimentación.


Voy a probar quitar el capacitor de 100nF del BC337, ya que es lo único que modifiqué del circuito, aunque en la otra placa no genera problemas.


No sé si algún diodo dañado podría estar provocando esto.

Saludos!



[ArGhak]

Buenas gente! Buen fin de semana!

Sigo trabajando en el AT-1000, le hice el recap a la entrada del amplificador donde esta la llave selectora, tenia unos cuantos capacitores agotados.




Por otro lado saqué la tarjeta ecualizadora de chasis, y pensé en desconectarla del pre de la selectora y de las tarjetas amplificadoras, mandarle señal con el generador y medir a la salida. Colocándole además el B+ Y MASA del ampli. Y ahí sigue estando la distorsión y oscilación cuando activo el EQ.

Todo esto empezó a suceder después de que le hice el recap a la tarjeta equalizadora. Por mi desgracia no tome fotos de como estaban los capacitores originales y fui cambiando de uno en uno. Estoy segurísimo de que los reemplacé correctamente pero bueno se me sembró la duda, estoy a la espera de que alguien del grupo de facebook me colabore con alguna.

Dejo 2 videoS de lo que me detecta el osciloscópio.

EQ AT 1000 APAGADO CON SEÑAL DE 1Khz DE ENTRADA - MEDICION A LA SALIDA DEL EQ​

EQ AT 1000 ACTIVO CON SEÑAL DE 1Khz DE ENTRADA - MEDICION A LA SALIDA DEL EQ

Saludos.



[ArGhak]

Problema solucionado. Si aflojaba los tornillos de los transistores de potencia que mencioné anteriormente que estaban rajados, dejaban de oscilar, lo curioso fue que apagando el eq amplificaba bien, y ese aumentó de db, los hacia oscilar. Los reemplacé por los TIP36 Y TIP35, cuando testié los transistores RCA con el Fnirse check components, me los detecta como dos diodos enfrentados, los 4, no como transistor.

Aclaro que medí continuidad en el tornillo y el chasis, y no la había.

Ahora se aprecia solo ruido blanco. Extasis!



[ArGhak]

Buen día! Hay algo que le sigo dando vueltas...

Entre el Linea (Fase) y chasis mido 95V A.C. y entre Neutro y Chasis 75V A.C intenté desconectando un cable del transformador del lado primario que está puesto a chasis y sigue midiendo lo mismo. Por otro lado están conectadas las 3 ETAPAS
(PRE - VOLUMEN - EQUALIZADOR) a MASA en cascada no en estrella.

Revisé si es el interruptor que fuga a chasis y nada.
Le puse aislante a las plaquetas amplificadoras y a la de la fuente para que no entre en contacto con el chasis.

Cuando le pongo un cable a tierra al chasis hace chispa “INCREIBLE”, no logro detectar de donde sale esa diferencia de potencial.

Quiero probar conectar las MASAS, directo al negativo de los capacitores.



[Daniel Lopes]

Esperimente desconectar los hilos que conpoen lo devanado primario del transformador de fuerza.
Si lo problema desaparece entonses lo transformador de fuerza es lo culpado apresentando alguna fuga de curriente para la masa .
Otra dica serias chequear si por algun acaso no hay capacitores de desacople entre la entrada de la Red Electrica y la masa del equipo, quizaz si quedan estropiados apresentando fugas de curriente .
!Suerte en la pesquiza!
!Saludos desde Brasil!



[ArGhak]

Esperimente desconectar los hilos que conpoen lo devanado primario del transformador de fuerza.
Si lo problema desaparece entonses lo transformador de fuerza es lo culpado apresentando alguna fuga de curriente para la masa .
Otra dica serias chequear si por algun acaso no hay capacitores de desacople entre la entrada de la Red Electrica y la masa del equipo, quizaz si quedan estropiados apresentando fugas de curriente .
!Suerte en la pesquiza!
!Saludos desde Brasil!

Voy a probar eso Daniel! Gracias!

Ahora también estoy experimentando con un filtro EMI… mejoró notablemente el sonido de reposo.

Además reemplacé los capacitores que había reemplazado hace unos días de 4700uf de marca x por 10000uf 50v EPCOS blindados.

Reemplace los diodos por unos schottky 200v 6A

Los Transistores de Potencia por los TIP que mencioné en el comentario anterior

Por último agregué una ficha triple en la salida del transformador a la fuente me cansé de tener que soldar y desoldar la placa.

Ahora los woofers excursionan antes tosían jajaja



[ArGhak]

Buenas Noches gente... sigo trabajando en el AT 1000, si bien el amplificador ya no tiene ruidos.. y “amplifica bién”

Sigo midiendo valores extraños.

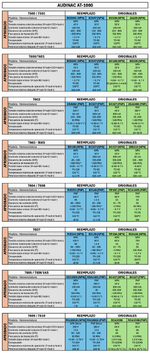

Adjunto tablas de medición de diodos y tabla de medición de tensiones respecto a masa. Dejo el diagrama abajo.





Si toco la masa la tensión del T605 Y T606 disminuyen al valor de su derecha.




Saludos!!!



[Fabian Gallego]

Buenas Noches gente... sigo trabajando en el AT 1000, si bien el amplificador ya no tiene ruidos.. y “amplifica bién”

Sigo midiendo valores extraños.

Adjunto tablas de medición de diodos y tabla de medición de tensiones respecto a masa. Dejo el diagrama abajo.

Ver el archivo adjunto 327403

Ver el archivo adjunto 327405

Si toco la masa la tensión del T605 Y T606 disminuyen al valor de su derecha.

Ver el archivo adjunto 327404


Saludos!!!

Voy a probar eso Daniel! Gracias!

Ahora también estoy experimentando con un filtro EMI… mejoró notablemente el sonido de reposo.

Además reemplacé los capacitores que había reemplazado hace unos días de 4700uf de marca x por 10000uf 50v EPCOS blindados.

Reemplace los diodos por unos schottky 200v 6A

Los Transistores de Potencia por los TIP que mencioné en el comentario anterior

Por último agregué una ficha triple en la salida del transformador a la fuente me cansé de tener que soldar y desoldar la placa.

Ahora los woofers excursionan antes tosían jajaja

Hola ArGhak. Estuve mirando detenidamente las fotos de la placa de la fuente y observo, sino me engañan los colores de la foto, que reemplazaste la R501 de 68k (según el plano) por una de 56k. Estos días estoy con un problema justamente allí. Esa R501 lleva a la base del T500, que necesita (según el plano) 32,5 V.
Mido la salida de R501 y me da 26V. La resistencia está bien y he probado dos distintas.
¿Te ha pasado lo mismo y cambiaste el valor de la R501?
Muchas gracias.



[xavirom]

Buenas. Un modesto aporte para los que tengan problemas de oscilaciones, completar la red zobel con una resistencia de 10ohms en serie con un capacitor de .1uF en la salida a masa, termina con ellas. Resulta curioso que reparé y probé en forma individual cada placa, fuente, potencia, preamplificador de tonos y preamplificador de fono y todo se comportaba estupendamente bien, pero todo armado, era un espanto, habia oscilaciones en todos lados (con carga). La solución fue completar la red zobel.



[ArGhak]

Hola gente! Buenas Tardes!

Despues de mucho tiempo logre hacerme de un tiempo para subir que paso con el AT 1000

Despues de tanto renegar con las oscilaciones, gran parte eran producidas por los transistores de potencia los cuales estaban algunos rajados, y al ajustar los tornillos un poco, aparecían; por otro lado el ruido blanco de fondo por los propios transistores de la etapa pre rca de la epoca.

Me dicidí ir por todos los transistores nuevos, que pudiera conseguir de reemplazo, y experimentar.



Con el diagrama original, y sus transistores simulando tenia recorte de graves luego del par diferencial, tanto en el simulador como en el equipo, por lo que investigando con la IA y analizando algunas etapas, me aconsejo que debia ajustar una resistencia.

R604, en la base de T601 (entrada inversora del par diferencial), define:

• Cuánta señal de realimentación negativa se “deja entrar” al sistema.
• El equilibrio de corriente entre T600 (entrada de señal) y T601 (realimentación).
• En combinación con R601 y el capacitor de entrada, afecta la impedancia diferencial → por lo tanto, la respuesta en graves también.

• La señal de entrada (línea gris punteada) es la senoidal de 20 Hz que inyectás.
• Las curvas de colores muestran cómo responde el sistema según el valor de R604:

R604	Resultado visual
680 Ω (rojo)	Salida chica, graves aplastados, señal tímida
1k5 (naranja)	Se levanta bien, más dinámica, graves con forma
2k2 (verde)	Más amplitud, más cuerpo
3k3 (azul)	Mayor ganancia y fidelidad, excelente reproducción de los 20 Hz

Subir R604 de 680 Ω a valores como 1k5 – 3k3 mejora notablemente la respuesta a 20 Hz.
Con 680 te come los bajos, aunque la señal esté ahí.

• Cuanto más baja es R604, más se desplaza la curva hacia la izquierda, permitiendo pasar más graves.
• Con R604 = 680 Ω, la frecuencia de corte ronda los 230 Hz → ¡se pierden graves importantes!
• A medida que subís el valor (1k2, 1k5, 2k2, 2k7), el filtro se vuelve más permisivo con las bajas frecuencias.

• Con C = 4.7 µF, todas las curvas se desplazan hacia la izquierda, es decir: mejoran los graves en todos los casos.
• Incluso con R604 = 680 Ω, la frecuencia de corte baja a ~50 Hz (antes era ~230 Hz).
• Con R604 = 2k2 – 2k7, tenés una respuesta plana desde los 10 Hz, ideal para audio Hi-Fi con bajos bien definidos.
• Subir el capacitor de entrada a 4.7 µF es una mejora clara si querés graves más completos.
• Podés mantener resistencias como R604 = 2k2 o 2k7 sin miedo a perder cuerpo en los bajos.

Con R601 = 3k3, R604 = 2k7 y C de entrada = 4.7 µF, la respuesta en frecuencia te queda plana desde los ~10 Hz.

Esto significa:

• Graves completos y profundos (no te come nada de los 20 Hz).
• Muy buena base para parlantes que trabajan bien en frecuencias bajas.

Esto que hice, me dio al menos el resultado que estaba buscando sonido limpio, y sin oscilaciones, que pudiera tener el volumen alto sin sonido y que no se escuchara NADA de ruido, no lo vendo como la solución perfecta, pero si como algo que dio respuesta a lo que buscaba o esperaba como sonido para mi AT 1000, no soy mas que un simple aprendiz, y que si no fuera por la IA mi conocimiento y objetivos serian un poco mas limitados por una cuestión de falta de tiempo conocimiento y experiencia. También entendí que a veces la nostalgia, de querer usar componentes originales o de la época no nos lleva a ese resultado que buscamos y el utilizar nuevos no impide que se haga un mejor trabajo.

Estoy abierto a cualquier devolución o critica para poder seguir aprendiendo, Saludos!!

Hola ArGhak. Estuve mirando detenidamente las fotos de la placa de la fuente y observo, sino me engañan los colores de la foto, que reemplazaste la R501 de 68k (según el plano) por una de 56k. Estos días estoy con un problema justamente allí. Esa R501 lleva a la base del T500, que necesita (según el plano) 32,5 V.
Mido la salida de R501 y me da 26V. La resistencia está bien y he probado dos distintas.
¿Te ha pasado lo mismo y cambiaste el valor de la R501?
Muchas gracias.


Ver el archivo adjunto 332708

No se que versión de esquemas tienes, estaría bueno que lo subas completos! Como aporte y para comparar, en los dos audinac at 1000 que adquirí, tenían resistencias de 56kOhm. Me mande una macana midiendo bias hice corto y suele quemarse el T500 o el 501 que te mandan las tensiones a las tarjetas pre lo remplazas y listo. Cuando puedas subí los esquemas, los que circulan no tienen esa definicion!
