Lineal de 300w y Excitador de 25 watts clon m31

[Ruben Adrian]

Hola gente, una pregunta, alguien tiene una placa de 2 mrf151g sumados? Gracias un abrazo con destornillador en mano



[elgriego]

Hola gente, una pregunta, alguien tiene una placa de 2 mrf151g sumados? Gracias un abrazo con destornillador en mano

Hola Ruben. No, lo que yo hago es armar los dos pallets,(placas) separadas y luego sumarlas con lineas de 1/4,Dado lo que cuesta un blf 574,no conviene hacer una placa que soporte dos mrf 151g,bueno es una opinion personal.

Saludos.



[P90beats]

Hola buenas una pregunta! Tengo una protector de roe y temperatura de m31 para un lineal de 300 w que usa el mrf151g pero me falta el transformador que es de 12+12 pero no se cuantos amperes es! Alguien podría ayudarme con esta duda?



[DJ_Glenn]

Con 500mA te sobra.



[P90beats]

Gracias mil gracias



[wrossi25]

Hola, me pasan el circuito roe m31 de protecciones por favor.



[radium98]

M31 amplificador



[wrossi25]

Lo tienen? No tengi ganas de ponerme a diseñar jaja



[duflos]

Hola colegas les consulto a ver si me dan una mano con este pll , arme este pll que en cuanto al vco va de 10 , al mover el trimer verde se sintoniza en el receptor hasta hay todo normal , ahora bien al ponerle el prescaler ( ponerlo en el zocalo) se apaga el led de enganche pero sin nisiquiera tengan los swich en poscion para programarlo , es como que dicho prescaler hace un corto , esta formado de la siguiente manera , prescaler mc3393p- cristal 12.8mhz - pin 6 del mc145152p a gnd .. , la prueba que hice fue adaptarle un precaler mc12017 intercalando los pin y hay definitivamente hay si cumple bien la funcion el led apaga solo cuando engancha , puede ser que el mc3393p sea falso o no corresponde al pcb ? Alguien sabe a que otro prescaler se le podria poner sin tener que hacer tantas modificaciones ? De pines ?
Aca donde se aclara que prescaler lleva

Transporte UHF M31 no engancha

Medi el prescaler, el pin 5 que me indicaste no va conectado, NC el pin 6 mide 8.2000 y el pin 7 .0500 de los otros pines no mide una medicion estable o fija como el pin 6 y 7 y del MC145152 el pin 1 tembien mide 8.2000 en rango de 10 a 50 mhz del frecuencimetro. Como primera medida el rango...

www.forosdeelectronica.com

Pcb: posteada por moises calderon post #19

Sintetizador programable con pll mc145152p2, prescaler mc12017p y cristal 5.12

Hola gente, me encuentro trabajando en un transmisor de fm cuyo principal criterio es que debe ser económico. Para hacer el montaje lo más compacto posible decidí usar el MC145152P2, pero he visto que todos los pll que llevan este integrado usan como prescaler el MC12017 u otros con una pata...

www.forosdeelectronica.com



[ricbevi]

Hola duflos
No son intercambiables pina a pin por lo que si te anda con uno seguramente el PCB esta diseñado para ese IC.




Saludos.



[duflos]

hola ric buenas tardes , por lo que había leído es que el pcb presentado en esa placa de m31 (2201) le iba el mc3393p verdad , ahora bien con el mc 12017 funciona pero con los pin obviamente cambiados no directamente al pcb si no puenteándolos , la duda porque este mc3393p que es el supuesto prescaler no funciona directamente como debería esa es la duda ...tal vez falso talvez de otra galaxia jajaja no tiene una foto de la parte de abajo de ese pll amigo para comparar si hay algún error mío o algo jajaja



[ricbevi]

Puede ser falso o si intentas sintetizar una frecuencia mas allá de los 140MHz puede tener un comportamiento errático o directamente no funcionar porque los transportes trabajan a el doble o mas de la frecuencia limite de ese IC.



[duflos]

joiaaa gracias amigo voy a ver si consigo por otro lado este prescaler o de ultima adaptar el 017 ya lo veía fierito este prescaler jajaja gracias ric



[ricbevi]

Las fotos decente que tengo son de la parte de arriba del original y encontré este PCB que el Prescaler es el 3393 por la disposición de los pines aunque esta dibujado bastante "caseramente" por alguien a mano alzada se ve.



[Daniel Lopes]

Las fotos decente que tengo son de la parte de arriba del original y encontré este PCB que el Prescaler es el 3393 por la disposición de los pines aunque esta dibujado bastante "caseramente" por alguien a mano alzada se ve.

Ver el archivo adjunto 259480

!Barbaro , se no for de muchas molestias , acaso tienes la serigrafia de la otra cara ( posicional de conponentes)
!Muchas gracias de antemano!
Att,
Daniel Lopes.



[duflos]

hola Daniel ese coresponde al de la foto que subi es el msimo de m31
Dejo un video con el prescaler adaptado saludos ..



[ricbevi]

Don Daniel Lopes como ya adelantaron esa placa es la original de excitador M31 (no homologado...color dorada Nº:2201) y aquí te aporto imágenes de la parte de materiales y del circuito impreso armado.



Esa placa tenia el prescaler MC3393(15/16 "borrado") y discontinuado hace años por lo que en versiones posteriores u clones era muy común que el mismo se sustituyera por un MC12017(64/65) pero no eran compatibles pin a pin(cambia el PCB) y tampoco coincide su factor de división.

Eso es parte del misterio que aun hoy en día suscita contestar la correspondencia de los dip switch con la frecuencia de salida ya que hasta no saber que prescaler usaron, que cristal de referencia(he visto algunos con 6.400KHz y otros con 12.800KHz) y que factor de división de los step no se puede contestar con certeza.

De la versión mas moderna solo tengo esta imagen del lado de los materiales y tiene un PIC que supongo que debe ser de la serie mas nueva porque no veo oscilador y las antiguas no tenían osciladores internos como las modernas.



Saludos.

Ric.



[el resistors]

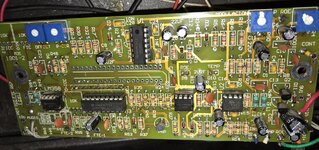

Hola necesito saber la entrada de medición de potencia directa de esta placa de protección de m31 tengo conectada la entrada de potencia reflejada(roe), alimentación, y las demás pero no tengo marcado el pin de la potencia directa según manual técnico es a través de la R30 pero en la placa no está marcado. Si alguien tiene una Foto de esta placa conectada les agradezco



[DJ T3]

La que eh visto solo tiene de R.O.E., pero basicamente utiliza un integrado tipo "vumetro" (LM3915 o similar), y ahí aplican la entrada de audio y R.O.E., si sigues el circuito, puedes determinar cuál es la entrada, que seguramente vaya a un integrado primero...

Fotos del otro lado del PCB?



[el resistors]

La que eh visto solo tiene de R.O.E., pero basicamente utiliza un integrado tipo "vumetro" (LM3915 o similar), y ahí aplican la entrada de audio y R.O.E., si sigues el circuito, puedes determinar cuál es la entrada, que seguramente vaya a un integrado primero...

Fotos del otro lado del PCB?

Claro, según manual dice que la entrada al lm324 es a travéz de la pata de la r30 pero quería saber porqué en el equipo está la llave de modulación y potencia, por eso consulto si alguien tiene una foto del pcb con sus conexiones, les agradezco.
