Problema con Fuente Regulable Yaxun 1502DD

[Eleazar]

Daniel Lopes saludos, podrías explicar con mas detalles esa modificación tengo una fuente yaxun 1502dd ya logre subirla a 20voltios me faltaría subir el amperaje te lo agradecería de hrmn



[DJ T3]

faltaría subir el amperaje

Si te refieres al que puede suministrar toda la fuente, deberas empezar por el transformador, sacar mas corriente sin cambiar el mismo, va a ser imposible (quizas si, pero a cambio de que se caiga el voltaje, y recaliente el transformador)

Por otro lado, creo que es suficiente con lo que aportó @Daniel Lopes . Qué parte no entiendes?



[Daniel Lopes]

Daniel Lopes saludos, podrías explicar con mas detalles esa modificación tengo una fuente yaxun 1502dd ya logre subirla a 20voltios me faltaría subir el amperaje te lo agradecería de hrmn

Bueno , esa fuente originalmente fue diseñada para fornir en lo maximo 15 Voltios DC @ 2 Amperios ( mucho enbuera dudo el que ande en regime continuo sin dañarse).
La pregunta es : ? cuantos Voltios y Amperios quieres que tu funte venga a fornir ?



[Eleazar]

Bueno en realidad yo le cambie el transformador ya que el original se calentaba mucho,
el nuevo transformador es del mismo voltio pero no se de que amperaje es lo recicle de un equipo de sonido y es mas grande que el original.

Yo quisiera por lo menos subir el amperaje a 5 ya que hay teléfonos que necesitan mas amperaje para encontrar cortos.
En los voltios me conformo con los 20voltios que ya tiene, pero me interesa mas el amperaje.

Ha bueno sobre el transistor 2n3055 lo remplace ya que el original que trae la fuente Yaxun 1502dd se me daño,
luego compre otro transistor que también se daño.

Que hice?
le coloque dos transistores en paralelo de una fuente de poder ATX de (computadora sobre mesa) con su respectivo disipador por que el 2n3055 que compre me di cuenta que era una estafa (Mala Calidad).

Los dos nuevos han funcionado muy bien y se calientan cuando normalmente conecto un teléfono y el mismo consume corriente (no calientan mas que el 2n3055).

Los transitares son: D13009K.

Tengo dos transistores C5198 NPN no se si será mejor en colocarlos.

Gracias por el apoyo.



[Daniel Lopes]

Bueno aomenos ahora se que quieres una fuente que pueda fornir hasta 20 Voltios @ 5 Amperios.
Premeramente debes buscar por un transformador idoneo que realmente logre fornir 5 Amperios en su secundario sin que su tensión de salida diminua sob carga !
Cuanto a lo transformador que reciclaste de un equipo de sonido ,NO tengo minima idea de cuantos Amperios el realmente puede fornir , portanto NO sapemos si el te sirve!
Tienes que canbiar de puente rectificadora por otra que aguante 5 Amperios constante y mucho inportante : NO olvide de poner un generoso dicipador de calor en esa puente rectificaora para qie el te funcione por muchos años sin cualquer problema.
Tienes que aumentar lo valor capacitivo del capacitor de filtrado "C3" , un bueno valor son 15000 uF ( o tres capacitores de 4700 uF en paralelo).
LO resistor de sensado de curriente "R2" ( R Shunt) tiene que sener redimensionado para la nueva curriente ( 5A) y para que la fuente NO limite cuando llegar a los 2 Amperios originales de proyecto.
Debes asi poner mas 2 resistores de valor ohmico identico y dicipación a "R2" en paralelo con la "R2" original de modo a bajar su valor resistivo y asi aumentar lo limite de capacidad en fornir curriente.
Los transistores de regulación série debe sener dos 2N3055 en paralelo , pero con su Emisores cada uno conectados através un resistor de 0,47 Ohmios x 5 Wattios que sirven de ecualizadores (apareadores) de curriente entre los dos transistores.
No olvide de poner un generoso dicipador de calor para los dos 2N3055 para que eses NO si estropien por exceso de recalientamento.
!Suerte!



[Eleazar]

Bueno aomenos ahora se que quieres una fuente que pueda fornir hasta 20 Voltios @ 5 Amperios.
Premeramente debes buscar por un transformador idoneo que realmente logre fornir 5 Amperios en su secundario sin que su tensión de salida diminua sob carga !
Cuanto a lo transformador que reciclaste de un equipo de sonido ,NO tengo minima idea de cuantos Amperios el realmente puede fornir , portanto NO sapemos si el te sirve!
Tienes que canbiar de puente rectificadora por otra que aguante 5 Amperios constante y mucho inportante : NO olvide de poner un generoso dicipador de calor en esa puente rectificaora para qie el te funcione por muchos años sin cualquer problema.
Tienes que aumentar lo valor capacitivo del capacitor de filtrado "C3" , un bueno valor son 15000 uF ( o tres capacitores de 4700 uF en paralelo).
LO resistor de sensado de curriente "R2" ( R Shunt) tiene que sener redimensionado para la nueva curriente ( 5A) y para que la fuente NO limite cuando llegar a los 2 Amperios originales de proyecto.
Debes asi poner mas 2 resistores de valor ohmico identico y dicipación a "R2" en paralelo con la "R2" original de modo a bajar su valor resistivo y asi aumentar lo limite de capacidad en fornir curriente.
Los transistores de regulación série debe sener dos 2N3055 en paralelo , pero con su Emisores cada uno conectados através un resistor de 0,47 Ohmios x 5 Wattios que sirven de ecualizadores (apareadores) de curriente entre los dos transistores.
No olvide de poner un generoso dicipador de calor para los dos 2N3055 para que eses NO si estropien por exceso de recalientamento.
!Suerte!

Millones de gracias Crak, anotare esto y seguiré paso a paso para lograr el objetivo.
Agradecido eternamente.
Saludos!



[Eleazar]

Bueno aomenos ahora se que quieres una fuente que pueda fornir hasta 20 Voltios @ 5 Amperios.
Premeramente debes buscar por un transformador idoneo que realmente logre fornir 5 Amperios en su secundario sin que su tensión de salida diminua sob carga !
Cuanto a lo transformador que reciclaste de un equipo de sonido ,NO tengo minima idea de cuantos Amperios el realmente puede fornir , portanto NO sapemos si el te sirve!
Tienes que canbiar de puente rectificadora por otra que aguante 5 Amperios constante y mucho inportante : NO olvide de poner un generoso dicipador de calor en esa puente rectificaora para qie el te funcione por muchos años sin cualquer problema.
Tienes que aumentar lo valor capacitivo del capacitor de filtrado "C3" , un bueno valor son 15000 uF ( o tres capacitores de 4700 uF en paralelo).
LO resistor de sensado de curriente "R2" ( R Shunt) tiene que sener redimensionado para la nueva curriente ( 5A) y para que la fuente NO limite cuando llegar a los 2 Amperios originales de proyecto.
Debes asi poner mas 2 resistores de valor ohmico identico y dicipación a "R2" en paralelo con la "R2" original de modo a bajar su valor resistivo y asi aumentar lo limite de capacidad en fornir curriente.
Los transistores de regulación série debe sener dos 2N3055 en paralelo , pero con su Emisores cada uno conectados através un resistor de 0,47 Ohmios x 5 Wattios que sirven de ecualizadores (apareadores) de curriente entre los dos transistores.
No olvide de poner un generoso dicipador de calor para los dos 2N3055 para que eses NO si estropien por exceso de recalientamento.
!Suete!

Bueno me puse a revisar la fuente y en realidad estoy algo confundido.
Me explico:
Me estas nombrando sobre el capacitor C3 y me imagino que es el de 2200uF por 35V.
Por que en realidad mi fuente tiene ese C3 es en el capacitor que esta en el DISPLAY de 470uF por 25V.
Ahora sobre la resistencia que me nombras R2 es de 10K ohms y tiene una de 6.8K ohms.
Ya tiene un puente rectificador T8KB80 según el datasheet es de 8.0A

Te pasare una foto para enseñarte con mas claridad



[Daniel Lopes]

Bueno me puse a revisar la fuente y en realidad estoy algo confundido.
Me explico:
Me estas nombrando sobre el capacitor C3 y me imagino que es el de 2200uF por 35V.
Por que en realidad mi fuente tiene ese C3 es en el capacitor que esta en el DISPLAY de 470uF por 25V.
Ahora sobre la resistencia que me nombras R2 es de 10K ohms y tiene una de 6.8K ohms.
Ya tiene un puente rectificador T8KB80 según el datasheet es de 8.0A

Te pasare una foto para enseñarte con mas claridad

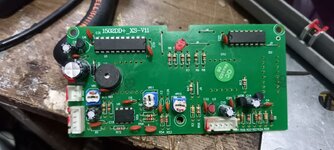

Ver el archivo adjunto 264857

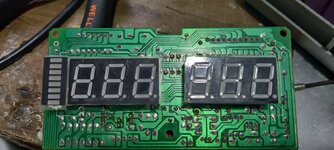

Ver el archivo adjunto 264859

Bueno esas fuentes son hechas por una infinidad de fabricas Chinas y todas els son distintas, donde puede haber diferenzias internas tal cual en tu fuente.
En la segunda foto posteada mas a la derecha es possible veer un resistor de potenzia de 0,1 Ohmios x 5Wattios ( ese es ceramico de color blanco) , creo que ese es lo "bendicto R2" y puedo veer tanbien un grosso capacitor electrolictico color negro , creo que ese sea lo "bendicto C3".
Hay otro mectodo mas cientifico de saper , debes con auxilio de un murtimetro ayustado para medir continuedad y basado en lo diagrama esquemactico muy gentilmente aportado aca en ese hilo (veer en post #6) debes seguir las conecciones entre la salida de la puente rectificadora y lo capacitor "C3" y lo resistor de sense de curriente "R2" .
Todos ese conponentes si quedan en la tarjeta principal , olvide la tarjeta que contiene lo circuito del medidor Digital.
!Suerte en los desahollos!



[J2C]

C3 esta recalentadísimo, a cambiarlo urgente !!!!

Debe de estar mas seco que el Sahara !!!



[deilyn]

Bueno aomenos ahora se que quieres una fuente que pueda fornir hasta 20 Voltios @ 5 Amperios.
Premeramente debes buscar por un transformador idoneo que realmente logre fornir 5 Amperios en su secundario sin que su tensión de salida diminua sob carga !
Cuanto a lo transformador que reciclaste de un equipo de sonido ,NO tengo minima idea de cuantos Amperios el realmente puede fornir , portanto NO sapemos si el te sirve!
Tienes que canbiar de puente rectificadora por otra que aguante 5 Amperios constante y mucho inportante : NO olvide de poner un generoso dicipador de calor en esa puente rectificaora para qie el te funcione por muchos años sin cualquer problema.
Tienes que aumentar lo valor capacitivo del capacitor de filtrado "C3" , un bueno valor son 15000 uF ( o tres capacitores de 4700 uF en paralelo).
LO resistor de sensado de curriente "R2" ( R Shunt) tiene que sener redimensionado para la nueva curriente ( 5A) y para que la fuente NO limite cuando llegar a los 2 Amperios originales de proyecto.
Debes asi poner mas 2 resistores de valor ohmico identico y dicipación a "R2" en paralelo con la "R2" original de modo a bajar su valor resistivo y asi aumentar lo limite de capacidad en fornir curriente.
Los transistores de regulación série debe sener dos 2N3055 en paralelo , pero con su Emisores cada uno conectados através un resistor de 0,47 Ohmios x 5 Wattios que sirven de ecualizadores (apareadores) de curriente entre los dos transistores.
No olvide de poner un generoso dicipador de calor para los dos 2N3055 para que eses NO si estropien por exceso de recalientamento.
!Suerte!

Saludos Daniel... yo estoy en el mismo proyecto... tengo una fuente igual al del amigo Eleazar...!
y estoy en las mismas... ya logré modificar el voltaje de mi fuente... 20v (mismo transformador con 2 mas grande en el suelo para cambiar), ya coloqué 2 2N3055 en paralelo y con disipador (falta colocar las resistencias de ecualizador) ... pero me gustaría SUBIR EL AMPERAJE... ya leí, y cambie el puente rectificador por uno mas grande, mañana compro el capacitador de 15.000uf.. mis dudas:
*- la resistencia de censado "R2" (5W 0.1 ohm) hay que colocar una o 2 del mismo valor en paralelo a esta misma para bajar mas el valor?
*- solo colocando resistencia en paralelo a R2" ya en el display acepta y marca mas de 4 amp ?
*- hay que hacer otra modificación para que el display o el circuito mande mas de 2 amp ?



[DJ T3]

capacitador

Capacitador es una persona que capacita.
Lo que tu quieres decir es capacitor o condensador, ambos aceptados.

Por otro lado, para aumentar el amperaje, no solo debes subir los parametros del capacitor y del puente rectificador, sino tambien del transformador.
Por el lado de la resistencia "shunt", deberás calcularla, dependiendo de la necesidad que tenga el medidor para detectar el amperaje.
Por la capacidad de la muestra del display, deberas hacer la prueba



[deilyn]

Por el lado de la resistencia "shunt", deberás calcularla, dependiendo de la necesidad que tenga el medidor para detectar el amperaje.
Por la capacidad de la muestra del display, deberás hacer la prueba

Por ejemplo, para 4 Amperes, cual sería el cálculo de dicha resistencia.. ? Y como es eso de "Por la capacidad de la muestra del display, deberás hacer la prueba" ?



[DJ T3]

Por ejemplo, para 4 Amperes, cual sería el cálculo de dicha resistencia.. ? Y como es eso de "Por la capacidad de la muestra del display, deberás hacer la prueba" ?

Lo dije por ésto...

hay que hacer otra modificación para que el display o el circuito mande mas de 2 amp ?

...
Desconozco el calculo para éste caso particular, porque depende del circuito que lo sensa (se calcula la caida de la resistencia, dependiendo del amperaje)
Quizas alguien sepa mejor el calculo.



[Max24]

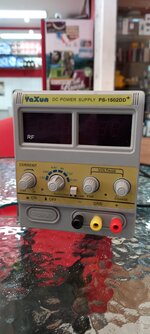

Buenas, estaba leyendo y creo que me pueden ayudar. Tengo una Yuxun Tool ( una estación de calor con cautín, con medidor de voltaje y también creo ( ya que soy nuevo usando estos equipos ) que se usa para cargar baterías o prender Telefono directo. Este tiene un medidor de 0 a 12V. La primera vez que la usé fue con una placa de Telefono, estaba en 0V y la quemó, cuando chequeo la pantalla estaba 25V, estando la perilla en 0V. Esta estación la compré no hace poco y hasta ahora fue que probé esta parte de la fuente.
Espero que alguien me entienda, en si ya creo que esta parte de la estación está mala y quisiera saber si tiene reparación.
Gracias por su pronta respuesta.



[DJ T3]

Esta estación la compré no hace poco

Osea que ya tiene sus años, no?
El potenciometro seguro tiene una pista cortada, o será otra cosa.
Mejor dinos qué mediste, qué haz realizado hasta el momento, etc...
Y recuerda, estás en un foro técnico y aparte de los hispanohablantes, hay gente de otros paises, de la cual su lengua nativa NO es el español, por lo que se agradece el uso correcto de los signos de puntuacion y de su escritura, ya que utilizan traductores online, los cuales no siempre traducen como se debe.



[rickyricon]

Hola amigos tengo una fuente de poder YAXUN 1502DD , el problema es que prende da voltaje, pero los display que deben mostrar voltaje y amperaje no encienden verifique si llegaba corriente y llegan 12 voltios pero no encienden los display y no muestra nada al parecer entro en corto empezó a sonar y luego no prendía rebotaba el botón poder final mente prendió pero no muestra los display, ayuda por favor alguien me indique como saber que se le daño y como comprobarlo.



[Daniel Lopes]

Hola caro Don rickyricon , te recomendo altamente a chequear lo regulador de tensión "VR1" de 5 Voltios.
Caso no hay los 5 Voltios en su salida debes chequear su entrada de tensión , si hay entonses lo regulador si queda dañado , ahora si hay 5 voltios en su salida es muy probable que lo CI que alimenta los Displays de LEDs si quede dañado ( ojalá que non)
!Suerte en lo mantenimiento!



[frisil]

Colocar lo marcado + puente de diodo de por lo menos 6 AMP, esto para aumentar el voltaje, yo la tengo para 25 Vdc. lo que limita a esta fuente de corriente, es el micro, en uno de sus pines, en Youtube lo explica un brasileño, yo eliminé toda la tarjeta de display y entrega como 7 Amp. , no he podido terminarla, en estos momentos la tengo desarmada por completo, ya que me llegó un modulo step down que es con lo que estoy trabajando, se los recomiendo, XL4016.



[Yunielectronico]

Bueno aomenos ahora se que quieres una fuente que pueda fornir hasta 20 Voltios @ 5 Amperios.
Premeramente debes buscar por un transformador idoneo que realmente logre fornir 5 Amperios en su secundario sin que su tensión de salida diminua sob carga !
Cuanto a lo transformador que reciclaste de un equipo de sonido ,NO tengo minima idea de cuantos Amperios el realmente puede fornir , portanto NO sapemos si el te sirve!
Tienes que canbiar de puente rectificadora por otra que aguante 5 Amperios constante y mucho inportante : NO olvide de poner un generoso dicipador de calor en esa puente rectificaora para qie el te funcione por muchos años sin cualquer problema.
Tienes que aumentar lo valor capacitivo del capacitor de filtrado "C3" , un bueno valor son 15000 uF ( o tres capacitores de 4700 uF en paralelo).
LO resistor de sensado de curriente "R2" ( R Shunt) tiene que sener redimensionado para la nueva curriente ( 5A) y para que la fuente NO limite cuando llegar a los 2 Amperios originales de proyecto.
Debes asi poner mas 2 resistores de valor ohmico identico y dicipación a "R2" en paralelo con la "R2" original de modo a bajar su valor resistivo y asi aumentar lo limite de capacidad en fornir curriente.
Los transistores de regulación série debe sener dos 2N3055 en paralelo , pero con su Emisores cada uno conectados através un resistor de 0,47 Ohmios x 5 Wattios que sirven de ecualizadores (apareadores) de curriente entre los dos transistores.
No olvide de poner un generoso dicipador de calor para los dos 2N3055 para que eses NO si estropien por exceso de recalientamento.
!Suerte!

Saludos a todos, tengo la misma situación, quiero subir el amperaje de mi fuente que es la misma de la que se está hablando, entendí lo de cambiar el transformador por uno que tenga 5 amperes, subir el filtro, colocar dos transistores 2n3055 con su resistencia y colocar una cuarteta de diodo con disipador.
Solo tengo una duda respecto a la resistencia a cambiar R2, si hay que colocarle otra en paralelo cuál abría que poner o si se puede quitar la que trae y colocar otra de otro valor. Solo tengo esa duda.



[Daniel Lopes]

Saludos a todos, tengo la misma situación, quiero subir el amperaje de mi fuente que es la misma de la que se está hablando, entendí lo de cambiar el transformador por uno que tenga 5 amperes, subir el filtro, colocar dos transistores 2n3055 con su resistencia y colocar una cuarteta de diodo con disipador.
Solo tengo una duda respecto a la resistencia a cambiar R2, si hay que colocarle otra en paralelo cuál abría que poner o si se puede quitar la que trae y colocar otra de otro valor. Solo tengo esa duda.

Puedes poner otro resistor de mismo valor Ohmico y dicipassión en Wattios en paralelo con lo original y listo !
Lo capacitor de filtrado te recomendo poner uno de 10.000uF o dos de 4700 uF en paralelo .
No olvidar de poner un resistor 0,22 Ohmios x 5W de ecualización de curriente en série con cada Emissor del transistor 2N3055 ( ese resistor sirve de "apareamento" de curriente entre los dos transistores) .
!Suerte en los desahollos!
