Transmisor FM, PLL.​

Testando Placa Transmisora de FM (JM15W-P)​

Hola queridos amigos de el Foro de Electonica.
Les comparto un Video test dela tarjeta JM15W-P.
Una tarjeta banda ancha 88-108Mhz salida normal 15w maximo 18w. Usando el RD15HVF1 de salida, se alimenta con 12.5Volt. 3A
Programa por Redfield29



[artidoro1006]

Mi amigo podria compartir los archivos de ese 15w por favor.



[Daniel Lopes]

!Wow , te quedou de 10 Don Jhon(JM) , un verdadero lujo ese Video !
Seres curioso , no logro veer los conponentes responsable por la polarización DC del Gate del RD15 (paso final)
!Saludos cordeales!
Att,
DanieL Lopes.



[Jhon(JM)]

!Wow , te quedou de 10 Don Jhon(JM) , un verdadero lujo ese Video !
Seres curioso , no logro veer los conponentes responsable por la polarización DC del Gate del RD15 (paso final)
!Saludos cordeales!
Att,
DanieL Lopes.

Hola Daniel Lopes
Los componentes estan en la parte de abajo, Estoy usando componentes SMD por el espacio en la placa. 5volt. El el Gate
Saludos.



[C Carlos]

Hola
Tengo un trasmisor casero con un de 8 llaves que esta configurado para 91.1 y debo pasarlo a 91.9 me ayudas porfa no tengo la tabla



[Jhon(JM)]

Hola
Tengo un trasmisor casero con un de 8 llaves que esta configurado para 91.1 y debo pasarlo a 91.9 me ayudas porfa no tengo la tabla

Hola Carlos.
Por lo menos manda fotos de la pll



[artidoro1006]

Hola
Tengo un trasmisor casero con un de 8 llaves que esta configurado para 91.1 y debo pasarlo a 91.9 me ayudas porfa no tengo la tabla

Como lograste hacer tu transmisor casero hermano, yo también quiero hacer lo mismo



[Daniel Lopes]

Hola Daniel Lopes
Los componentes estan en la parte de abajo, Estoy usando componentes SMD por el espacio en la placa. 5volt. El el Gate
Saludos.

!Como ya descia lo saudoso Chapolin Colorado : "Sospeche desde lo principio" , Jajajajajajajajajja"
!Un saludo !

Como lograste hacer tu transmisor casero hermano, yo también quiero hacer lo mismo

!Y yo idem !

Transmisor FM, PLL.​

Testando Placa Transmisora de FM (JM15W-P)​

Hola queridos amigos de el Foro de Electonica.
Les comparto un Video test dela tarjeta JM15W-P.
Una tarjeta banda ancha 88-108Mhz salida normal 15w maximo 18w. Usando el RD15HVF1 de salida, se alimenta con 12.5Volt. 3A
Programa por Redfield29

!Tengo ganas de veer mejor lo Lineal de 200Wattios de salida , se ve muy buena pinta ese !
!Saludos!



[Jhon(JM)]

Transmisor de FM 70W.

Hola amigos les muestro un transmisor de FM 70 W excitado con 500 mv. Pll estéreo con el BH1415 y PIC16F628A, Fuente de 24 Volt. Consume 4 A. Lo interesante es el transistor Mosfet, es un transistor recuperado, le coloqué un buen sistema de protección de Roe y leds indicadores, échele un ojeada.

Decidí colocar la carga fantasma de 40 W solo para testar y casi se va en humo jajaja, todavía tiene 50 Ohm, está ok

Saludos.



[jogyweb]

Testando Placa Transmisora de FM (JM15W-P)

En potencia se ve que funciona perfecto. No pude armarlo bien al parecer ya que el circuito proporcionado y el pcb no coinciden y copié lo que más que pude viendo las imágenes del circuito ya armado.
Felicitaciones.
Seria posible que pudiera mostrar el equipo funcionando con algun analizador o monitor de sevicio para ver la respuesta del filtro con las armónicas y espusias del pll.
Saludos



[artidoro1006]

Transmisor de FM 70W.

Hola amigos les muestro un transmisor de FM 70 W excitado con 500 mv. Pll estéreo con el BH1415 y PIC16F628A, Fuente de 24 Volt. Consume 4 A. Lo interesante es el transistor Mosfet, es un transistor recuperado, le coloqué un buen sistema de protección de Roe y leds indicadores, échele un ojeada.

Decidí colocar la carga fantasma de 40 W solo para testar y casi se va en humo jajaja, todavía tiene 50 Ohm, está ok

Saludos.

Eso donde lo compro o lo hizo usted hermano? Otra cosita, tendrá ese circuito del 15W, se ve que usted ya tiene mucha experiencia en este hermoso mundo de las RF.



[Jhon(JM)]

Eso donde lo compro o lo hizo usted hermano? Otra cosita, tendrá ese circuito del 15W, se ve que usted ya tiene mucha experiencia en este hermoso mundo de las RF.

Hola.

Esos equipos son hechos por mí, querido artidoro

Gracias por tu comentario.

En potencia se ve que funciona perfecto. No pude armarlo bien al parecer ya que el circuito proporcionado y el pcb no coinciden y copié lo que más que pude viendo las imágenes del circuito ya armado.
Felicitaciones.
Seria posible que pudiera mostrar el equipo funcionando con algun analizador o monitor de sevicio para ver la respuesta del filtro con las armónicas y espusias del pll.
Saludos

Hola.

Bueno te voy a compartir la PCB del JM15W-P. (En las PCB se usa capacitotes smd que no vas a conseguir ver por la parte de arriba)

El equipamiento para el espectro no lo tengo disponible en el momento pero dentro de poco si y voy a subir los videos testando vale recalcar que ya los he puesto a prueba y funciona todo ok

Vi tu proyecto JM08W-P que estabas montando, una PCB muy vacaba pero también varios errores pero nada que no se pueda corregir.
Tienes muy buenos equipamentos y erramientas de medicion.

Yo soy colombiano Tecnólogo en Electrónica y me especialice em el campo de la RF específicamente en la FM. Trabaje la FM en Colombia mucho tiempo mantuve muchas emisoras piratas al aire jaja. Me mude para el Brasil y estoy adquiriendo los equipamientos de medición nueva mente.

Cordial saludo a todos.



[Jhon(JM)]

Transmisor FM​

Placa Transmisora de FM (JM15W-P)​

Hola.
Aporte ya completo para mis amigos del Foro de Electronica.
Tarjeta banda ancha 88-108Mhz salida normal 15w maximo 18w. Usando el RD15HVF1 de salida, se alimenta con 12.5Volt. 3Amp.
Montaje baquela de fibra doble cara. la placa JM15W-P se puede ajustar de 1w a su maxima salida por mededio del potenciometro
polarizador del Gate del transistor mosfet. de 0volt. a 5volt.

Diseñada por mi y Programa por Redfield29. Archivos en el link: JM15W-P

Saludos a todos.



[Jhon(JM)]

En potencia se ve que funciona perfecto. No pude armarlo bien al parecer ya que el circuito proporcionado y el pcb no coinciden y copié lo que más que pude viendo las imágenes del circuito ya armado.
Felicitaciones.
Seria posible que pudiera mostrar el equipo funcionando con algun analizador o monitor de sevicio para ver la respuesta del filtro con las armónicas y espusias del pll.
Saludos

Publicado en el tema 'Transmisor FM, PLL JM Transmisores' Transmisor FM, PLL JM Transmisores



[Jhon(JM)]

30W FM RD15HVF1 x 2 PUSH_PULL
Hola amigos.

Les adelanto algo, estaré aportando el JM15X2-P con salida de 30w
Estoy esperando algunos competentes para montarlo y ponérselos a prueba.

Les comparto unas imágenes para que tengan idea como queda.


Saludos.



[jogyweb]

Hola, revisé y comparé las últimas imágenes del circuito con los que habia tomado para armar y si tenia modificaciones que hice y ahora sí puedo decir que trabaja de maravilla en cuanto a lo estable y señal limpia de 87.5 a 108 Mhz.

El tama de la potencia de salida es crítico ya que si se da mucha potencia, aparecen espurias y si se baja mucho tambien aparecen espurias,. asi que en un punto de ajuste que pude lograr con el analizador de espectro, quedó con 3.8 a 4.5 watts máximo en todo el dial lo que encuentro muy bueno.
Dejo imágenes midiendo con instrumento análogo un ancho de banda de 500 MHz, luego con ancho de banda 190 MHz que es donde se puede ver las espurias.
Las últimas 4 son con un analizador portátil y más detalle de la señal solo variando la potencia.

A la vuelta de trabajar, puedo hacer mas pruebas e intentar desabilitar la etapa de potencia al cambiar la frecuencia,

Saludos...



[Daniel Lopes]

Seres curioso , tengo dos preguntontas :
No logro veer armado en la tarjeta de circuito inpreso lo transistor ayslador del VCO , ese siqueda antes del Driver (BFR96S).
Segundo , no reconosco ese Analizador de espectros , mas parece sener un Osciloscopio normal , pero la pantalla muestra un Espectro , Jajajajaa.
En tienpo , ? podrias contar loque fue hecho para funcionar todo a contento ?
!Saludos desde Brasil!



[jogyweb]

Usé uno pequeño transmisor smd por el lado de las pistas.
Haré otra placa donde pueda ser mas cómodo usar componentes smd y un transistor de corte de rf al momento de seleccionar el cambio de frecuencia.
El analizador analogo es solo la pantalla de un antiguo osciloscopio que me gusta mucho usar por lo rápido que puedo ver las señales. Aunque no tenga información en pantalla mas que las divisiones. El analizador es un hp que no recuerdo el modelo, es del año 1978. Aun funciona bien.

transistor ayslador del VCO

Algo se ve el transistor en la placa reemplazando el c3355
Dejo el link del link donde los compré. Son de buena calidad.
Transistores BFR93

No mencioné que en el circuito abrí algunas bobinas para atenuar las espurias, dió resultado. Ahora busco manera de al momento mover el potenciómetro junto el regulador 7805, no aparezcan espurias. Al subir o bajar potencia el circuito presenta estas señales molestas... creo que solo tendria que regular el voltaje del driver o en último caso el del transistor final.



[Jhon(JM)]

Hola.

Como lo solcito mi amigo Daniel Lopes. Esta aquí el aporte para todos en el foro de electrónica.

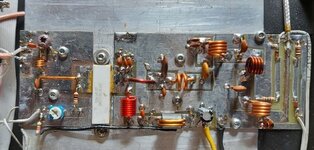

Esquema del final del transmisor de 70W. excitado con 500 mv C2851 anexo una foto del exitador.

No es banda ancha pero se puede ajustar a cualquier frecuencia en la FM y dependieno el mosfet que le coloquen exige la exitacion
y la salida lo he probado con asta 150W


Saludos.
