[Aporte] Fuente regulable de 0 a 50v 0 a 5A

[DJ T3]

hice cambios en el protoboard

.. lee aquí: El ABC de lo que hay y no hacer antes de postear



[zvonacfirst]

Hola.
No hablo español, así que intentaré usar Google Translate. Espero que entiendas lo que escribo.
Quiero conocer la fuente sobre la cual comenzó la discusión en este tema y noté una diferencia entre el diagrama y el cableado publicado por @tupolev .

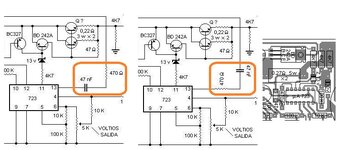

Prácticamente, el condensador y la resistencia que están conectados en serie con el pin 13 del 723, en el cableado están invertidos entre sí. Intenté ejemplificar en la imagen adjunta.
¿Esta modificación tiene alguna importancia en el funcionamiento de la fuente?
Gracias.



[DOSMETROS]

¿Esta modificación tiene alguna importancia en el funcionamiento de la fuente?

Ambas conexiones son equivalentes y funcionales .



[zvonacfirst]

Hola.
Intenté dibujar otra PCB para este proyecto, que satisficiera mis necesidades. Coloqué los transistores de potencia, el transistor controlador y el puente rectificador en línea, sobre el mismo radiador.
No sé si es una elección inspirada, por eso estoy esperando tus comentarios. La distancia entre los transistores y el puente rectificador la dicta el radiador que quiero usar, que ya tiene los orificios a las distancias respectivas.
Adjunto foto y simulación 3D del PCB.



[emilio177]

Hola.
No hablo español, así que intentaré usar Google Translate. Espero que entiendas lo que escribo.
Quiero conocer la fuente sobre la cual comenzó la discusión en este tema y noté una diferencia entre el diagrama y el cableado publicado por @tupolev .
Prácticamente, el condensador y la resistencia que están conectados en serie con el pin 13 del 723, en el cableado están invertidos entre sí. Intenté ejemplificar en la imagen adjunta.
¿Esta modificación tiene alguna importancia en el funcionamiento de la fuente?
Gracias.

El orden de los factores no altera el producto........ eso lo dijo Pitagoras hace muchos años... y ese axioma... todavia es valido



[DanielVelasco]

Algo que estoy viendo es que la PCB no tiene concordancias, un ejemplo es el capacitor de 47nF que en el esquemático esta conectado a un pin el IC pero en la PCB esta conectado a través de una resistencia de 470Ω



[Fogonazo]

Algo que estoy viendo es que la PCB no tiene concordancias, un ejemplo es el capacitor de 47nF que en el esquemático esta conectado a un pin el IC pero en la PCB esta conectado a través de una resistencia de 470Ω

El capacitor se encuentra en serie con una resistencia de 470Ω que en la PCB es quién conecta con el IC

En este caso: "El orden de los factores NO afecta al producto"



[mcrven]

Hola.
Intenté dibujar otra PCB para este proyecto, que satisficiera mis necesidades. Coloqué los transistores de potencia, el transistor controlador y el puente rectificador en línea, sobre el mismo radiador.
No sé si es una elección inspirada, por eso estoy esperando tus comentarios. La distancia entre los transistores y el puente rectificador la dicta el radiador que quiero usar, que ya tiene los orificios a las distancias respectivas.
Adjunto foto y simulación 3D del PCB.

Si ubica los TRs de potencia, el TR Driver y el Puente Rectificador sobre un mismo Disipador, resultará en un distribuidor de calor entre los tres componentes, lo cual calentará lo que individualmente no calienta y saturará la capacidad de disipación del disipador mismo.

Le sugiero colocar un disipador individual para el Puente y otro para el TR Driver de ser necesario y después de comprobar, realmente, si la temperatura, con la fuente a plena carga, llegase a niveles muy altos: >50ºC.

Los TRs de potencia sí, van a requerir un disipador solo para ellos y bien grande, para esos 50A, en especial para funcionar en tensiones de salida bajas, que es el momento en el cual, los TRs de potencia disipan la más alta posible.
