Cajas decodificadoras Gelect HD-HL1209 , HD-AA1604, Atec y otras.

Marca: Runch
Modelo: DTT 1513 Archivo adjunto #6
Modelo: DTT 1900 V1.2 Archivo adjunto #7

Ver el archivo adjunto 295726


Archivo adjunto #8
Marca: DigitalHD Modelo: -

Ver el archivo adjunto 295727


Archivos adjuntos #9 y #10

Marca: HH Modelo: -
Nota:
Un archivo especifica que no lee USB, y el otro no muestra más información.

Ver el archivo adjunto 295724

Archivo adjunto #11

Marca: RealTV Modelo: HMA1

Ver el archivo adjunto 295725




Marca: Gelect

Modelo: HDP - 125
Archivo adjunto #12


Ver el archivo adjunto 295735

Modelo: HD-AA-1604
Archivo adjunto #13
Ver el archivo adjunto 295740


Modelo: HD-HL-1209
Archivo adjunto #14
Ver el archivo adjunto 295741

Modelo: SD-HL215
Archivo adjunto #15

Ver el archivo adjunto 295742


Modelo: SD-HL215B
Archivo adjunto #16

Ver el archivo adjunto 295743
Hola, descargue algunos de los firmware subidos pero al intentar descomprimirlos me da error, ayuda por favor los necesito.

Proyecto de reparación de las cajas decodificadoras marca GELECT a nivel de componentes.


Adjuntos

  • Proyecto de reparación de las cajas decodificadoras marca GELECT a nivel de componentes.pdf
    1.4 MB · Visitas: 24
Estoy buscando el plano de laa cajita HDP125.
Hubo una descarga eléctrica atmosférica cercana, el TV dejó de funcionar, el adaptador de alimentación de la cajita se fué del aire, el del inalámbrico y el del módem. Rescaté el TV, localicé un electrolítico fuera de combate en la fuente pricipal, lo reemplacé y el TV funciona, está trabajando por la entrada de video, también puede trabajar por antena.

Se dañaron los puertos HDMI del TV y de la cajita.
Busco información de la cajita a ver si la puedo recuperar.
Muchas gracias de antemano.

Última edición por un moderador:
. Se danaron los puertos HDMI del TV y de la cajita.
En esos casos por lo general, el procesador de la caja decodificadora resulta con daño, y no hay nuevo para cambiar.

Pd: puedes trabajar con el diagrama del post # 290
Una precision :
El diagrama es el del post #289.
Y el ic U10 convertidor dc/dc de 3,3V, el componente real en la placa no se corresponde con el indicado en el diagrama, pues en el diagrama aparece como ETA3406 SOT23-5, o sea con un encapsulado de 5 pines, y el real de la placa es de 6 pines SOT23-6 y su nomenclatura es STI3470.
También se puede usar SY8120B.

Estoy buscando el plano de laa cajita HDP125
Es el del post #306


Adjuntos

  • HDP125.zip
    256.4 KB · Visitas: 17
Última edición por un moderador:
Hola a todos, solo para hacer algunos reportes de reparaciones que hice hace unos días:

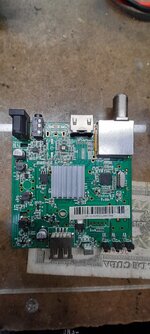

#1 STB: Runch DTT1900 V1.2

Falla:
Ingresa al taller con el DC-DC de los 5V ausente, y el DC-DC de los 3.3V en cortocircuito (Trabajada por un técnico anteriormente).

Metodología y solución: Se sustituye el DC-DC de 5V con encapsulado SOT-23-6 por el STI3470 compatible pin a pin, y en amperaje de salida con el que se encontraba en la PCB (Se realizó ingeniería inversa), que más tarde descubrí que es el SY8120.
Se sustituye el DC-DC de los 3.3V con encapsulado SOT-23-5 con el DC-DC SY8008 que posee el mismo encapsulado y es compatible pin a pin.

Luego de esto, la cajita encendió correctamente, sin embargo, se escuchaba el canal seleccionado, pero no se obtenía señal de video compuesto mediante los pines RCA. Un diagnóstico a la etapa de salida de video arroja que el IC amplificador y filtro de video se encontraba dañado, ya que exixtía señal de video a la entrada, pero no a la salida, adicionalmente, se observaba cierto deterioro en la PCB.

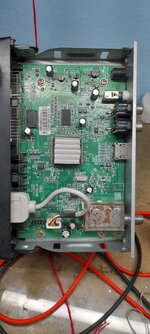

Se procedió a realizar un puente desde el pin 2 del SoC MSD 7831 (ya que esta es la salida de video compuesto) a la salida de video RCA. En un momento determinado pensé en adptarle el IC amplificador de las STB Mico pero debido a la incompatibilidad pin a pin entre estos dos IC se tornaba engorroso el trabajo, al probar la cajita, el TV detecta correctamente las señales de video, por lo que esta STB queda reparada.

#2 STB:ATEC TH20

Falla:
Enciende, pero no sintoniza canales.

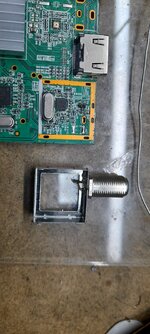

Metodología y solución: Se procedió directamente a medir la impedancia en el rail de 3.3V que alimenta el IC sintonizador R836 (encapsulado QFN24), detectándose una impedancia muy baja de unos 60 Ohms, se aísla mediante un corte pequeño a las pistas de la PCB correspondiente a los pines de alimentación de este IC para medir la impedancia e ir acotando la falla, confirmando que el IC sintonizador R836 es el que presenta baja impedancia. Se procede cambiar dicho IC:

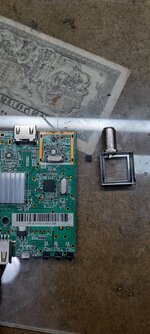

Primeramente se retira el blindaje de la sección del sintonizador con el cautín y succionador de estaño (El residuo que se aprecia en el componente de encapsulado SOT23 es solo flux)

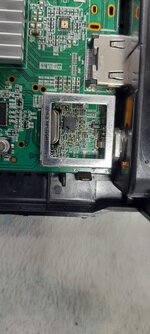

Luego se procede a retirar el IC sintonizador dañado con ayuda de la estación de aire caliente y flux:

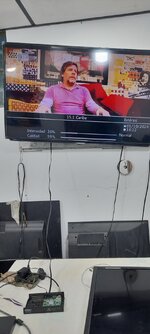

Por último, se busca el IC de una STB donante, algunos modelos que usan este IC según nuestra base de datos son: HDP110D, HDP160,HDP125. Y se coloca el IC en buen estado en la PCB mediante la estación de calor, y posterior retoque a algunos pines con cautín, se limpia el área y se coloca finalmente el blindaje quedando reparada la STB, ya que sintoniza correctamente los canales de la zona.

#3 STB: HAIER HDMB 2000T/M

Falla:
No enciende y presenta intermitencia en el LED verde.

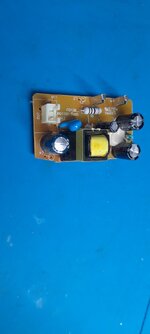

Solución: Se procede a medir la fuente de entrada externa, presentando una tensión variable donde debería existir 5V, se procede a abrir dicha fuente, y se aprecia visualmente el condensador electrolítico del lado secundario hinchado.

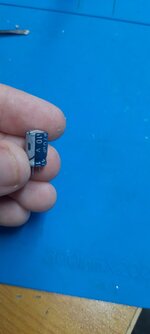

Se sustituye por un equivalente (470 uF y 10V)y queda reparada la STB.
#4 STB: GELECT 1209
Falla:
Al conectar se enciende en LED rojo normalmente, y al dar la orden de encendido muestra el logo y pasa al LED verde, pero de forma tenue y se apaga y se vuelve a poner el LED rojo, y deja de dar video ya que el TV pone que no hay señal, por lo que no termina correctamente la secuencia de booteo.
Metodología y solución:

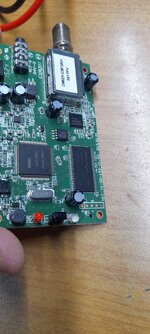

Al medir cada uno de los voltajes, se observa una anormalidad en el rail de 3.3V. Con la STB apagada, se mide la impedancia en este rail y se detecta que el DC-DC correspondiente STI3470, con código SMD S47BFR y encapsulado SOT-23-6 está dañado (cortocircuito de 40 ohm) probablemente debido a un daño físico de su bobina correspondiente, ya que su núcleo estaba rajado y este cambio de inductancia pudo haber afectado al DC-DC. Se sustituyen los componentes usando una PCB del mismo modelo como donante, y queda reparada a STB.

Última edición:
Buenas. Aquí adjunto el diagrama de la caja decodificadora Gelect SD-HL215.
Hola. He recibido tu mensaje y voy a revisar los 2.5 voltios de la RAM.
T
ambién tengo una caja HL1209 que tiene quemado el U9
¿Podrías por favor darme alguna recomendación de si podría usar algún componente de alguna de las dos cajas para poder salvar una y cuál me recomiendas?
U
n saludo.

Última edición por un moderador:
También tengo una caja HL1209 que tiene quemado el U9
Ese es el ic del V core 1,2V pero en la otra caja Gelect que comentas no está ese integrado, puedes buscar el diagrama aquí en el foro de la caja HL1209 para que lo conozcas.
podría usar algún componente de alguna de las dos cajas para poder salvar una
Tendrás que diagnosticar primero la caja Gelect Sd-hl215b para saber si puedes usar algo de la otra.

Última edición:
Ese es el ic del V core 1,2V pero en la otra caja Gelect que comentas no está ese integrado, puedes buscar el diagrama aquí en el foro de la caja HL1209 para que lo conozcas.

Tendrás que diagnosticar primero la caja Gelect Sd-hl215b para saber si puedes usar algo de la otra.
En eso me basaba,que pensé que ese regulador era similar a alguno de los que trae la hl215g, puesto que creo que está no es HD
En eso me basaba,que pensé que ese regulador era similar a alguno de los que trae la hl215g, puesto que creo que está no es HD
Pero ya revisé la SD-HL215G y no tiene problema tampoco en el regulador de 2.5 volts, también te confieso que no soy un profesional en la electrónica y tampoco tengo muchos recursos como para programar la memoria flash,no sé qué otra cosa más hacer,muchas gracias por tus consejos y dedicación,ha sido un honor que me hayas respondido

Tengo una caja decodificador a soyea HDP160, apaga sin problemas por el mando remoto pero no enciende (utilizando el mismo botón, que no debe tener problemas porque apaga bien)... Gracias.

Hola, tengo un decodificador Gelect HD-AA1604, ¿cómo puedo cambiar el ancho de banda del canal de 6 MHz a 8 MHz?
Gracias
Traje mi decodificador Gelect HD-AA1604 a un país extranjero y lo usé. Tuve que configurar el ancho de banda del canal en 8 MHz locales para poder recibir la señal.
gracias
¿Puedo cambiar el ancho de banda del canal a 8MHZ modificando el firmware (dump eeprom .BIN) y reescribiéndolo?

Última edición:
Había algo mal con el software de traducción, así que traduje del inglés al español.
Hay una EEPROM volcada en el n.° 39. Pregunto si puedes ayudarme a modificar el filtro de selección de canal a 8 MHz.

Observé el mwpw en la Tabla 11 de la hoja de datos.
MXL608 datasheet

No entiendo español y no puedo estar seguro si está traducido correctamente. Gracias
