[DOSMETROS]

El mio es un SK110 de los viejos (circa 1970) , sin plaqueta , todas las resistencias montadas al aire , armado araña , pero ya está muy muy baqueteado . . . el tema es que aunque tengo varios multímetros mas . . . éste lo manejo con los ojos cerrados y eso me resulta muy cómodo y placentero.

De casualidad vi éste otro en marketplace , mismo modelo , impecable , a un precio irrisorio (800 $) y a 20 cuadras de mi casa , así que llevé pila nueva de 1,5 V y en escala de 3 Vdc medía 2 V pero la aguja se movía impecable así que lo compré sabiendo que había un problema con alguna resistencia . . .

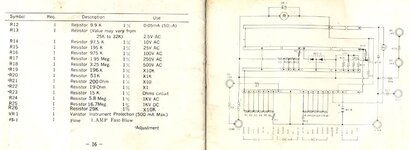

Este sería el modelo nuevo a plaqueta :

Calibre Digital 0-150mm Mitutoyo Made In Japan - $ 243.500

Descripción:Velocidad de medición: ilimitadaPrecisión: +/-0.001"Material: acero inoxidableSuministros para manualidades: metalRango de medición: 0-150mmResolución: 0,0005 decimales "-fracciones A> 1/128"-métrico 0,01mmCaracterísticas:1. Construcción de acero inoxidable endurecido con medición de...

articulo.mercadolibre.com.ar



[J2C]

H si tiene el mismo error proporcional en ACV y DCV puede ser el preset de 20 k en serie con el instrumento de acuerdo al esquema que subió Mempun para el SK110

Las resistencias de DC mA no afectan para nada las mediciones de ACV y DCV

Saludos, JuanKa.-



[DOSMETROS]

Cometimos el mismísimo error de apreciación , Mempún es un maestro arreglando instrumentos !



[switchxxi]

No es un diagrama pero me pareció interesante y quizá a alguien le sirva. Es para calibrar los multímetros Simpson 260 series 3 a 8.



[Daniel Lopes]

No es un diagrama pero me pareció interesante y quizá a alguien le sirva. Es para calibrar los multímetros Simpson 260 series 3 a 8.

!Simpson 260 , un verdadero tanque de guerra alta gamma en su epoca!
Att,
Daniel Lopes.



[mempun]

Las resistencias de DC mA no afectan para nada las mediciones de ACV y DCV

Cierto, me equivoqué, lo siento, respondí de memoria. Lo que dice J2C es cierto en estos Kaise; pero en la casi totalidad de multímetros analógicos las resistencias de intensidades van fijas y shuntan el galvanómetro y cuando están cortadas marca de más.

El amigo DOSMETROS pone un diagrama del SK-110 diferente del mío, en el que sí parece que las resistencias de intensidades están fijas shuntando el galvanómetro. Habría que estudiarlo.



[J2C]

Cierto, me equivoqué, lo siento, respondí de memoria.

Mempun no hay problema, en definitiva los análisis dependen del circuito que tenga cada tester y eso solo lo puede ver quien tiene el tester frente a si mismo.

Saludos, JuanKa



[DOSMETROS]

A sugerencia de Mempun , le he reemplazado la resistencia quemada que corresponde a mA pero que queda en paralelo con el instrumento y las lecturas de Voltaje se han normalizado !



[mempun]

¡Me alegro!



[DOSMETROS]

Me he divertido porque quedó muy en claro que respondiste "de memoria" , con lo que tu cabeza indicaba que había que buscar en los testers analógicos que marcan de mas en ambos voltajes . . . hablaba "tu experiencia personal"

Un abrazo



[voltioloco]

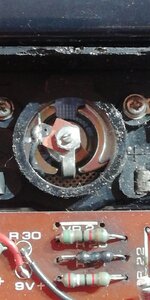

Buenas noches. Les saludo cordialmente. Solicito su opinión sobre un multímetro que en México fue de batalla (o sea muy bueno) allá por los años ochenta. Fue un muy buen equipo de origen Japonés que me dió bastante servicio. Es el TMK 500, y quisiera saber qué hacer para repararlo ya que la aguja solo se mueve hasta la mitad cuando junto las puntas de prueba (con pilas nuevas). Sospecho que el medidor pude estar fallando, (el tornillo de ajuste no tiene efecto en el medidor),en todo caso una orientación del foro sobre este téster me sería de gran utilidad. Adjunto fotos del aparato y diagrama. Saludos y gracias de antemano.



[analogico]

Buenas noches. Les saludo cordialmente. Solicito su opinión sobre un multímetro que en México fue de batalla (o sea muy bueno) allá por los años ochenta. Fue un muy buen equipo de origen Japonés que me dió bastante servicio. Es el TMK 500, y quisiera saber qué hacer para repararlo ya que la aguja solo se mueve hasta la mitad cuando junto las puntas de prueba (con pilas nuevas). Sospecho que el medidor pude estar fallando, (el tornillo de ajuste no tiene efecto en el medidor),en todo caso una orientación del foro sobre este téster me sería de gran utilidad. Adjunto fotos del aparato y diagrama. Saludos y gracias de antemano.

para empezar cambia la resistencia quemada



[voltioloco]

para empezar cambia la resistencia quemada

Hola analógico. Gracias por contestar. Revisando el diagrama que conseguí (La foto que envié)y midiendo y comparando las resistencias con las del multímetro me estoy percatando que los valores no corresponden,(por alguna razón desconocida) por lo tanto, seguiré buscando en internet un diagrama más fiable, o si alguien aquí lo tiene por favor compártalo para poder iniciar su reparación. Gracias. Saludos.



[mempun]

El instrumento que se encalla: le quitas la tapa transparente de delante y con luz y un papel blanco detrás verás (probablemente) el motivo; suele ser una limadura. Para sacarla se hace con cuidado y una aguja de coser, la limadura se queda pegada a la aguja y se puede sacar. También puede ser una pelusilla, que en la foto se ven bastantes.

Diagramas:



[avr]

Por curiosidad, ¿Los ejes del instrumento necesitan algún tipo de engrase (aceite ligero, etc ) o no llevan nada?

Saludos



[mempun]

No. De ninguna manera. Si se le pone aceite, ya lo puedes tirar.



[voltioloco]

El instrumento que se encalla: le quitas la tapa transparente de delante y con luz y un papel blanco detrás verás (probablemente) el motivo; suele ser una limadura. Para sacarla se hace con cuidado y una aguja de coser, la limadura se queda pegada a la aguja y se puede sacar. También puede ser una pelusilla, que en la foto se ven bastantes.

Muchas gracias memput. Intentare limpiarlo con cuidado. También mil gracias por el diagrama y la lista de piezas. Este aparato es significativo para mi, ya que fué el primer tester que compré con mi dinero ganado haciendo reparaciones. Espero dejarlo lo más original posible. Tan pronto pueda, reporto avances. Saludos.



[avr]

No. De ninguna manera. Si se le pone aceite, ya lo puedes tirar.

Ah, vale. Era por curiosidad.

Gracias por la respuesta



[mempun]

En la primera foto se ve que está fuera de cero. A ver que le pasa ahí. Una cosa es que se encalle y otra que esté fuera de cero.



[Daniel Lopes]

No. De ninguna manera. Si se le pone aceite, ya lo puedes tirar.

Sabias palabras , me recuerdo perfectamente como si fuese ayer cuando aun un pibe y jo tuve la "brillante idea" de borrifar WD40 bien en cientro del mecanismo del medidor de aguja ( era un multimerto Kaise SK110) y lo peor de todo, SIN cualquer nesecidad lo equipo ya andava de 10!
Resumo de la ópera : obstaculize totalmente lo funcionamento del instrumento (trampo la aguja) y asi en adelante su función paso de multimetro a "pisa papeles", Jajajajajajaja!
!Saludos desde Brasil!
