Distintas nomenclaturas y modos de funcionamiento de válvulas termoiónicas


Válvula 12SR7, Tipo Metálica, Doble Diodo-Triodo de mediano mu


12sr7 11.jpg



Siguiendo con las válvulas metálicas que poseo, probé una 12SR7, y los resultados fueron bastante buenos teniendo en cuenta que es una válvula usada, no conociendo tampoco el tiempo que estuvo en servicio.

12sr7 1.JPG

La 12SR7, (conocida también como VT-133) es una válvula metálica, doble diodo, y triodo de mediano mu, zócalo octal, 12,6 voltios, y 0,15 A de filamentos, y apareció en el mercado en los fines de la década del 30, y fue desarrollada para emplearse como detectora, amplificadora, y control automático de volumen.


La 12SR7 GT es la versión con ampolla de vidrio, siendo iguales sus características eléctricas a la 12SR7 metálica, salvo en las capacidades interelectródicas.


12sr7gt 2.jpg12sr7gt 1.jpg

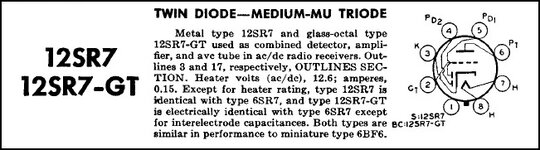

Pinout
12SR7 10.JPG



A continuación hoja de datos:

12SR7 8.jpg




Se publica hoja de datos de la 6SR7, por que es exactamente igual a la 12SR7, salvo por sus filamentos



12SR7 9.jpg




Imágenes

12sr7 2.JPG
12sr7 4.JPG
12sr7 5.JPG
12sr7 7.JPG



Saludos Cordiales
Rorschach :D













Última edición:
Válvula 6H6 (tipo metálico) Doble Diodo

Probando unas válvulas metálicas, la 6H6 no pasó la prueba, uno de sus dos diodos no emitía más, como no sirve más, procedí a cortar su ampolla metálica para luego obtener imágenes internas, y después publicarlas.
La 6H6 (metal type), doble diodo, de base octal, y ampolla metálica, salió al mercado en el año 1935, y mucho antes que sus equivalentes con ampolla de vidrio la 6H6 G, y la posterior 6H6 GT.
La 6H6 se utilizó ampliamente en receptores de radio como detectora, también como rectificadora de baja tensión, y en control automático de sensibilidad.-

Data sheet :


Pinout :
Imágenes :


Saludos Cordiales
Rorschach :D







Hola , tengo una válvula 807 , que alguna ves me regaló un radioaficionado , me interesaría hacer un amplificador single ended , y les consulto . ¿ Que potencia entregaría con 300 V de ánodo y unos 150 mA?, tengo doble triodo 6CG7 para usarlo como previo . Que opinan al respecto ? Desde ya gracias por su ayuda.

Una sola 807 (Single ended) en salida de audio puede otorgar entre 6, y 8 W R.M.S., con tensiones de placa entre +- 250 Vcc a 350 Vcc, y corrientes de placa entre +- 55 mA a 80 mA. (jamás 150 mA).-
La 807 es una válvula de transmisión, si bien su placa (ánodo) soporta hasta 750 Vcc, su disipación es de 25W.
Se pueden utilizar circuitos SE que estén basados para 6L6G. 6L6GB, o 5881, en esencia son casi las mismas válvulas, pero para audio, la 807 es para transmisión, de ahí que su placa se conecte al capacete en la parte superior de la ampolla de vidrio, en transmisión, al llevar sus placas tensiones mayores a 600 Vcc, no se conectan al zócalo inferior por posibles arcos entre electrodos, de ahí la conexión al capacete.
No conozco diagramas SE con previos, o drivers que utilicen 6CG7, salvo en disipación de placas (mucho mayor en la 6CG7), la 12AU7 es bastante similar (no igual) en coeficiente de amplificación, resistencia de placa y transconductancia, debieras fijarte circuitos con esa configuración (12AU7, 6L6/6L6GB/5881).

Prestar atención, el pinout de la 807, es totalmente distinto a las 6L6G/6L6GB/5881.



En internet hay cientos de circuitos SE con 807, o con 6L6, 6L6GB,5881.

A modo de ejemplo, Circuito R.C.A. 6L6GC S.E. 8 W R.M.S. :

6L6 SE. 1.jpg
6L6 SE. 2.jpg

Saludos Cordiales
Rorschach :D

Última edición:
VÁLVULA 6K6GT, Pentodo de potencia

La válvula 6K6GT es un pentodo de potencia, de zócalo octal, 6,3 V de filamentos, y 8,5 W de disipación anódica, entrega una potencia moderada con tensiones de entrada relativamente pequeñas, es de iguales características a la 6K6G, pero más moderna, su ampolla es mas pequeña, y el formato distinto, salió al mercado en el año 1939, es una válvula que fue ampliamente utilizada en la salida de receptores de radio, tanto en salida simple, como en salida push-pull, támbién se utilizó como válvula de salida para deflexión vertical en televisores monocromáticos.-
Se consiguen usadas en buen estado, y también N.O.S. (New Old Stock).

Imágenes, y hoja de datos.


6K6-6K6GT PINOUT.JPG
Como habíamos dicho, la 6K6GT, salió al mercado en 1939, la terminación GT, significaba para muchas un cambio moderno en su formato, con una ampolla de vidrio más pequeña, las anteriores y más antiguas terminaban en G, como la 6K6G, de iguales características pero más antigua ( año 1937), cabe mencionar que la terminación G significa glass (vidrio).


Publicación de época (año 1939), anunciando los nuevos modelos : ⬇️

6K6GT 1.JPG


Válvula 6K6G (formato antiguo)
6k6g 1.jpg6k6g 2.jpg


6K6GT
6k6gt a.jpg
6k6gt b.jpg6k6gt c.jpg6k6gt d.jpg6k6gt e.jpg6k6gt f.jpg


Video: Amplificador 6K6GT (simple)


Pueden ver la 6K6GT, en un receptor Philco, que estoy terminado de reparar : Radio Philco a válvulas

También pueden ver un amplificador de 15 W r.m.s. con 4 6K6GT : Amplificador 15 W


Saludos Cordiales
Rorschach :D


Adjuntos

  • Hoja de datos General Electric 6K6GT.pdf
    483.7 KB · Visitas: 3
Última edición:
Válvula 12A6, tipo metálica, Pentodo de potencia por haces.

12A6 1.jpg
12A6 2.jpg
12A6 3.jpg

La 12A6, (conocida también como VT-134) es una válvula metálica, tetrodo/pentodo de potencia por haces, zócalo octal, 12,6 voltios, y 0,15 A de filamentos, 7,5 Watts de disipación anódica, y 2,8 Watts de potencia con máxima señal en disposición simple.
Apareció en el mercado en los fines de la década del 30, y fue desarrollada para emplearse en etapas de salida para receptores de radio de tipo universal.


La 12A6 GT es la versión con ampolla de vidrio, desarrollada posteriormente, siendo iguales sus características eléctricas a la 12A6 metálica, salvo en las capacidades interelectródicas.


12A6GT 2.jpg


PINOUT
12A6 PINOUT.JPG

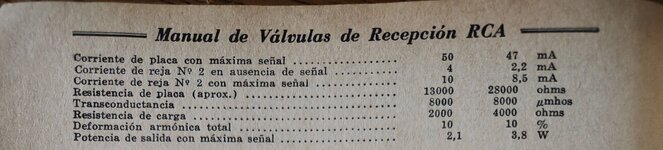

Hoja de datos simple (manual RCA RC14 año 1941)
12A6 hoja de datos.jpg



De las 4 válvulas metálicas que poseo, una es 12A6, marca RCA.
Pueden ver también la 12SR7 : Distintas nomenclaturas y modos de funcionamiento de válvulas termoiónicas
Pueden ver también la 6H6 : Distintas nomenclaturas y modos de funcionamiento de válvulas termoiónicas

Hice las pruebas de emisión, y transconductancia mutua, los valores de medición fueron excelentes, teniendo en cuenta que es una válvula usada, y del año 1943.

Test de emisión

Test de transconductancia mutua dinámica, valor de referencia : 3.000 Micromhos







Video de un amplificador con 12A6 (single ended)


Hoja de datos completa, ver archivo adjunto. ⬇️


Saludos Cordiales
Rorschach :D












Adjuntos

  • 12A6.pdf
    240.4 KB · Visitas: 0
Última edición:
Hola!

Estaba buscando algún lugar donde preguntar porque no tengo ni idea del tema que tratáis, pero sí tengo 3 radiotron electron rca tube 50L6 GT. Bueno, creo que uno o dos son de ¿Philips?
Me los he encontrado en una caja en el desván y no sé si funcionan o están para tirar...¿cómo saberlo? Estaban con un proyector de cine portátil de los años 50, pero no sé si le corresponden o no...

Agradecería mucho si me pudieráis echar una mano.


Saludos!


Adjuntos

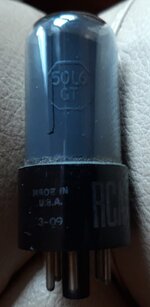

  • WhatsApp Image 2022-11-27 at 14.15.24.jpeg
    WhatsApp Image 2022-11-27 at 14.15.24.jpeg
    159.5 KB · Visitas: 6
  • WhatsApp Image 2022-11-27 at 14.15.26 (2).jpeg
    WhatsApp Image 2022-11-27 at 14.15.26 (2).jpeg
    169.7 KB · Visitas: 6
  • WhatsApp Image 2022-11-27 at 14.15.252 (2).jpeg
    WhatsApp Image 2022-11-27 at 14.15.252 (2).jpeg
    147.1 KB · Visitas: 6
  • WhatsApp Image 2022-11-27 at 14.15.251 (2).jpeg
    WhatsApp Image 2022-11-27 at 14.15.251 (2).jpeg
    131.5 KB · Visitas: 6
  • WhatsApp Image 2022-11-27 at 14.15.261 (2).jpeg
    WhatsApp Image 2022-11-27 at 14.15.261 (2).jpeg
    128.7 KB · Visitas: 5
Última edición:
Buen día, ¿seguro que no puedes publicar imágenes?, fíjate bien.
La 50L6 es una válvula pentodo de potencia por haces, que fue muy utilizada en receptores de radio del tipo universal (ambas corrientes).
Para saber si funcionan debes probarlas, por lo menos en forma precaria, viendo si hay continuidad en sus filamentos, y luego probar con el Óhmetro de un tester, si hay cortos entre electrodos.
De todos modos, siguiendo esta forma no garantiza que la válvula funcione.
En realidad se testea con un probador de válvulas.

Hoja de datos




Última edición:
Hola!

Estaba buscando algún lugar donde preguntar porque no tengo ni idea del tema que tratáis, pero sí tengo 3 radiotron electron rca tube 50L6 GT. Bueno, creo que uno o dos son de ¿Philips?
Por las imágenes que enviaste, veo 2 50L6GT "RCA", la 3ra restante es una 35L6GT "Philips", si bien las 50L6GT, y 35L6GT tienen las mismas características eléctricas, difieren en la tensión de filamentos, 50 V, y 35 V respectivamente.

Tu válvula 35L6GT "Philips"
WhatsApp Image 2022-11-27 at 14.15.252 (2)~2.jpeg

Válvula 6C5, tipo metálica, Triodo de mediano Mu.

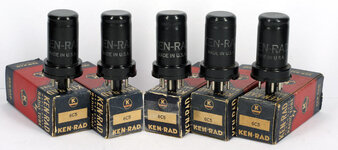

6C5 M1.jpg
6C5 M2.jpg

La 6C5 es una válvula metálica, triodo de mediano Mu, zócalo octal, 6,3 V , y 0,3 A de filamentos, y 2,5 Watts de disipación anódica.
Apareció en el mercado en los mediados de la década del 30, y fue desarrollada para emplearse como triodo detector, oscilador, y en aplicaciones de audio.


PINOUT
6C5 PINOUT.JPG


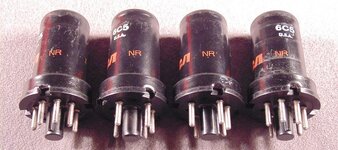

6C5 M3.jpg6C5 M4.jpg
6C5 M5.jpg6C5 M6.jpg6C5 M 7.jpg





La 6C5G es la versión con ampolla de vidrio, desarrollada posteriormente a la metálica 6C5, siendo iguales sus características eléctricas, salvo en las capacidades interelectródicas.

6C5 G 1.jpg6C5 G 2.jpg
6C5 G3.jpg

Posteriormente se desarrolló otra versión con ampolla de vidrio, la 6C5GT, de nuevo aspecto, y compacta, dejándose de producir la 6C5G, quedando entonces en el mercado la GT, y la metálica.

6C5 GT 1.jpg6C5 GT2.jpg

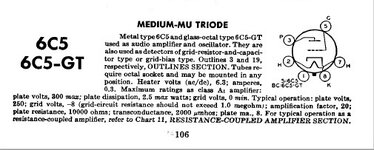

Hoja de datos Manual RCA RC13 Año 1937
6C5 Hoja de datos RC13. 1937.jpg


Hoja de datos Manual RCA RC14 Año 1940

6C5 Hoja de datos RC13. 1937.jpg
6C5 Hoja de datos RC14 . 1940  2.jpg



Hoja de datos Manual RCA RC15 Año 1948
6C5  Hoja de datos RC15. 1948.jpg

De las 4 válvulas metálicas que poseo, una es la 6C5, marca RCA Cunningham Radiotron, por los años 1935, RCA compró la fábrica de válvulas Cunningham, y dentro del acuerdo de compra se indicó que debía figurar en las válvulas la marca Cunnigham, junto a RCA por un tiempo establecido, y limitado.
Supongo que la válvula que tengo, debe haber sido fabricada entre los años 1937, y 1940, quiere decir que tiene más de 80 años, y según las pruebas que hice, funciona bien.




Pueden ver también la 12A6 en : Distintas nomenclaturas y modos de funcionamiento de válvulas termoiónicas
Pueden ver también la 12SR7 en: Distintas nomenclaturas y modos de funcionamiento de válvulas termoiónicas
Pueden ver también la 6H6 en : Distintas nomenclaturas y modos de funcionamiento de válvulas termoiónicas



Test de válvula 6C5


Las pruebas dieron bien en emisión, y en transconductancia mutua también, 1750 uMhos sobre un valor de referencia de 2000 uMhos.





imágenes para apreciar la marca RCA CUNNINGHAM RADIOTRON


Saludos Cordiales
Rorschach:D






Adjuntos

  • 6C5 Hoja de datos RC14 . 1940  1.jpg
    6C5 Hoja de datos RC14 . 1940 1.jpg
    121.7 KB · Visitas: 5
Última edición:
6V6GT "Hitachi" (test)
Ayer, para hacer funcionar el probador Hickok 6000A de vez en cuando, probé una 6V6GT "Hitachi", cuando la compré (año 2013), me dijeron que era NOS (New Old Stock).
La medición fue muy buena, 4.100 umhos, tal cual es la medida de referencia del probador para la válvula 6V6.
Verán en imágenes el halo azul (blue glow, blue glowing) que se produce al aplicar la corriente de placa, el cual es totalmente normal, hice las tomas con luz ambiente muy tenue para que se aprecie mucho mejor el fenómeno.
Para más información acerca del blue glow, blue glowing, halo azul, ver : BLUE GLOWING


Imágenes :

6V6GT Hitachi 1.jpg
6V6GT Hitachi 2.jpg
6V6GT Hitachi 3.jpg
6V6GT Hitachi 4.jpg
Saludos Cordiales
Rorschach :D

Última edición:
VÁLVULA TRIODO de Potencia KR T1610

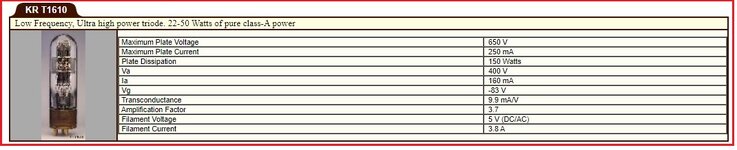

Esta válvula está fabricada por KR en República Checa, es un triodo de potencia de audio de 150 W de disipación anódica.

Características:

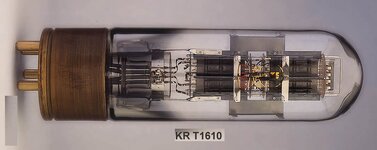

TRIODO KR  T1610.jpg
KR T1610.jpg
Esta válvula es una de los 12 tipos triodos de potencia que KR fabrica.

También esta fábrica elabora una serie de amplificadores de audio para sus propias válvulas.

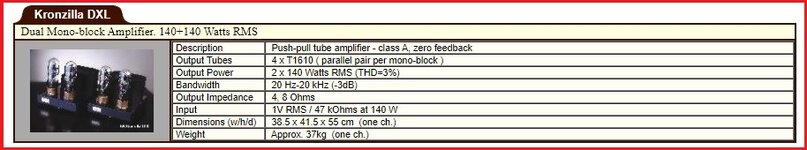

Amplificadores de audio realizados con válvulas KR T1610


Kronzilla DXL.jpg

kronzillaDM (1).jpg

Para más información Ver : ¿Esto es un tweeter, o una broma?

Saludos Cordiales
Rorschach :D
