Llevo unas semanas fabricando algunos de los pequeños emisores que hay en estos foros, y alguno rescatado de la red. Particularmente y ya que todos los circuitos son fantasticos, y teoricamente son correctos, he decidido realizar la comparativa práctica entre ellos.
Todos ellos probados con una antena bazoka en iguales condiciones para todos.
En primer lugar, analizaré el archiconocido circuito de 3W famoso por ser uno de los mas comerciales en las tiendas de electronica, CEBEK, Canakit, .
Se trata del formado por dos transistores 2n2219A y un TL081. Es el siguiente:
El diodo varicap lo han puesto por debajo ya que es smd.
Es una preciosidad, y tras varios infructuosos intentos de localizar el diodo varicap he decidido adquirirlo en una tienda de electrónica por 25 Euros.
Un circuito inestable al 100%, curiosamente, no es sintonizable en casi ningún receptor digital, y suena con mucha distorsión (lo probé con 10 autorradios diferentes) Solo recibia la señal en un radiocassette analógico sencillo.
El famoso zumbido es irremediable. De hecho, en las instrucciones sugieren un condensador de 4700 Mf. en la entrada para evitarlo, con tal de que no les llames para preguntar por el ruidito. No es zumbido de rizado de fuente. Es solo evitable con una batería de auto. El consumo apenas alcanza 120mA, lo cual no arroja ni de lejos los 3 W anunciados.
Muy inestable. No lo aconsejo, ni adquirido nuevo. No funciona bien. No es posible ajustarlo. A mi parecer una estafa.
Para testear estos circuitos, en potencia, utilizo una pequeña lámpara de 12V 0.25W entre la salida de antena y la masa. No es capaz de encender apenas la lampara débilmente.
Analizando el alcance, a los 500 mts. desaparece todo rastro de la emisión.
En segundo lugar, he realizado una emisora que encontré y me aconsejaron. Se trata del siguiente circuito. En un principio no crei en los 4W anunciados. Nada mas lejos de la realidad.
Componentes:
R1, R2 10KOhm
R3 47Ohm
C1, C2 1nF
C3 4,7uF/16V
C4, C7, C8 0~45pF trimmer
C5, C6 10pF
C9 100nF
L1 4 turns, 7mm diameter *
L3 3 turns, 7mm diameter *
L4 5 turns, 7mm diameter *

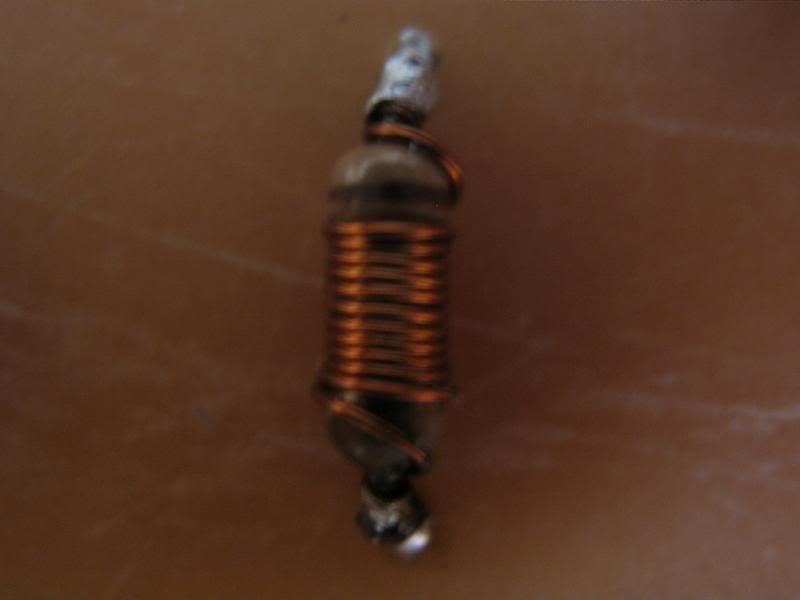

L2 RFC (resistance 1MOhm with wrapped around her inductor of enough coils from fine isolated wire. Scratch of utmost inductor and you stick in utmost the resistance making thus a parallel L-r circuit.)
T1, T2 2N2219
ANT Simple dipole l/2.
MIC IN
Extraido de esta página:
RF Circuits Archives - Electronics-Lab

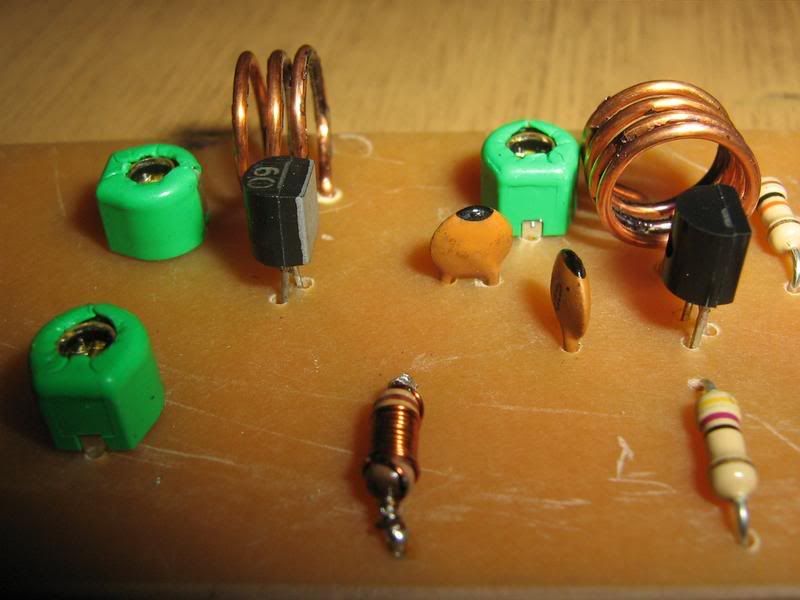

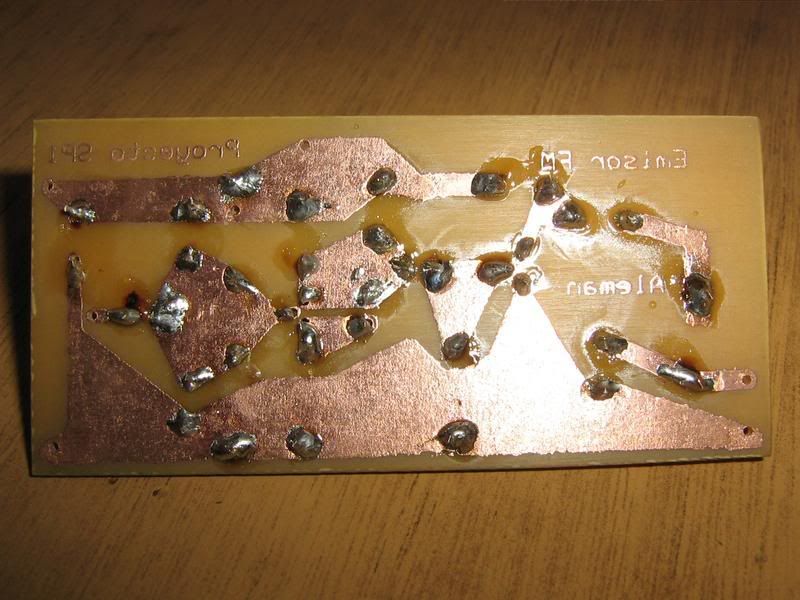

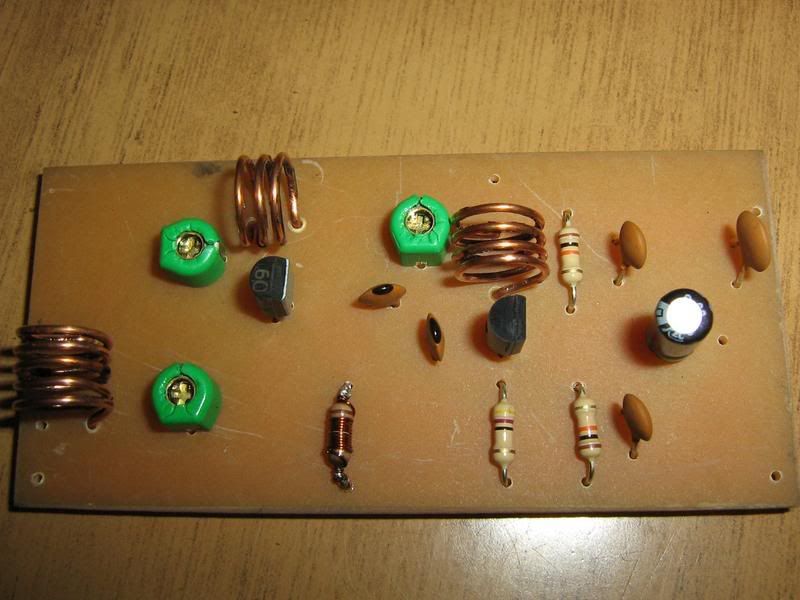

Una vez realizado el proyecto, me sorprendió lo rápido del ajuste y la estabilidad del circuito.
Lo realicé con componente reciclado. Utilizando los 2n2219, el circuito con la antena bazooka absorbe nada mas y nada menos que 250 mA, sin que apenas se calienten los transistores, lo cual arroja una potencia de 3W aproximados en antena alimentado con 15V
Zumbido inexistente, utilizando un 7815 y buenos condensadores. Calidad de audio extremadamente limpia. Estabilidad bastante buena, simplemente hay que esperar a que alcance la temperatura de trabajo y fijar la frecuencia.
La anunciada lamparita de 12V 0,25W conectada en la antena, se vuelve loca, luce a toda potencia, (mas de lo debido). Ajustando los trimmers observamos como la lampara enciende mas o menos, lo cual nos da una idea de la potencia en la salida.
En definitiva, una vez mas se demuestra que la efectividad está en las pequeñas cosas.
Aconsejo este circuito, ya que el alcance estimado es de unos 2Km efectivos, y digo efectivos cuando la emisora es capaz de hacer detener el digital de un autorradio cuando lo ponemos en busqueda automática.
ESTA ES LA EMISORA PARA LOS QUE NOS INICIAMOS EN RF.
Otra de las emisoras que he realizado es la siguiente:
Se trata de un pequeño emisor de aproximadamente 150mW bastante estable y con buena calidad de audio, para aplicaciones en las que no precisemos mas de 50Mts. de cobertura.
Estas son las emisoras evaluadas hasta el momento, proximamente terminaré dos proyectos nuevos, entre ellos el publicado en este foro y destacado, publicado por joakiy, creo que llamado veronica. Será mi primer contacto con PLL.
