Esquema potencia Sansui-a60 a80

[AntonioAA]

Visto el exito obtenido y aprovechando que visité a mi Afortunado Hijo , les muestro el setup que tiene ( todo saqueado a mi ) ....
Bandeja Thorens TD150 andando impecable desde el '70 , Sansui A60 , Eq JVC y los S50 modificados



[deg060876]

Sansui a60/a80 service manual

Primero, quiero agradecer por haber aportado el service manual completo del A-60/A-80, lo venia buscando hace algunos días y solo encontraba el que esta el esquema del A-80. He leído el post completo, Muchas gracias por todo el aporte.
Hace poco adquirí un A-60 con frente negro muy bien cuidado, el dueño anterior lo había comprado nuevo (me dio hasta el manual del propietario). Solo limpie el selector de entradas, y pareciera que nunca se cambio un componente. Tendría que medir la tensión de Bias.
Por otro lado quisiera saber si es normal que tenga una tensión entre chasis y "tierra" (puesta a tierra física de la instalación domiciliaria), este es de 36VAC. Quedo a la espera de alguna respuesta, desde ya muchas gracias.



[DOSMETROS]

Tendría que medir la tensión de Bias.

El bias no se descalibra solo !



[deg060876]

Gracias por la respuesta! Con respecto a la tensión que aparece entre chasis y tierra? Alguna sugerencia?



[DOSMETROS]

Sin conexión a tierra real , un tester digital de alta impedancia podría medir tensión de inducción que no es relevante.



[deg060876]

Sin conexión a tierra real , un tester digital de alta impedancia podría medir tensión de inducción que no es relevante.

Si entiendo lo que decis. Lo único que es bastante molesto recibir descargas. Voy a revisar bien si no es una falla de aislación y si es por inducción, realizare una puesta tierra física del chasis. Gracias!
Voy a volver a escribir con los resultados. Saludos.



[Dr. Zoidberg]

Por acá hablamos de eso mismo.

Construyendo un amplificador de museo (Texas de 7 a 70 Watts)

Parece que es medio un despelote enganchar los filtros de rumble y scratch, aunque ya tengo ambos PCBs preparados. La cosa sería mas o menos así: Lo de -in y -out es visto desde el PCB de los filtros y nó desde el PCB del preamplificador. Voy a tener que soldar algunos cables por la cara del...

www.forosdeelectronica.com



[deg060876]

Por acá hablamos de eso mismo.

Construyendo un amplificador de museo (Texas de 7 a 70 Watts)

Parece que es medio un despelote enganchar los filtros de rumble y scratch, aunque ya tengo ambos PCBs preparados. La cosa sería mas o menos así: Lo de -in y -out es visto desde el PCB de los filtros y nó desde el PCB del preamplificador. Voy a tener que soldar algunos cables por la cara del...

www.forosdeelectronica.com

!Gracias! Muy buena la informacion. Saludos.



[potpot]

Buenas gente. Que tal. Tengo un a60 y me tiene frito..... está sacando unos 20 Volts por la salida de altavoces. Y el característico ruido de " hum". Si está unos minutos encendido empieza a sacar humo de la placa. Por otro lado tiene los vumetros siempre encendidos. Alguna idea?



[DOSMETROS]

Muy probablemente tengas algún transistor excitador o de salida quemado.



[mauricioferr28]

Hola
Tengo una consulta sobre el ajuste de Bias del A60.

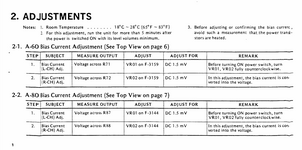

Entiendo que en el manual, al principio, recomienda 1.5mV a travez de las R71 y R72.

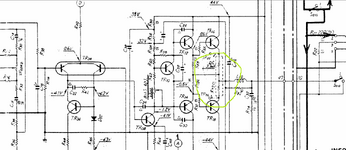

Pero en el diagrama electrónico indica 3,3mV en los TP, que también son los extremos de las dos resistencias en serie.
¿Será que por cada R debería medir 1,5mV y por el conjunto-serie 3,3mV?

Gracias de antemano.
También gracias por las fotos y data sobre el amplificador.
Lo tengo reparado y funcionando gracias a éste foro.



[DOSMETROS]

¿Será que por cada R debería medir 1,5mV y por el conjunto-serie 3,3mV?

Exactamente , también conviene verificar que ambas resistencias tengan parejo el voltaje , si no eso indicaría que los transistores del par de salida tienen ganancia muy distinta.



[mauricioferr28]

Exactamente , también conviene verificar que ambas resistencias tengan parejo el voltaje , si no eso indicaría que los transistores del par de salida tienen ganancia muy distinta.

Gracias Dosmetros x la rápida respuesta
Tengo los siguientes pares de transistores en los canales
Derecho: A1104 / C2837
Izquierdo: A1104 / C2579
