Excitador PKRD15 inestable en frecuencia

[mcrven]

Si, con esas instrucciones no son capaces de ensamblar ese KIT... ¿de qué estamos hablando?

Mis recuerdos se fueron a 60 años atrás cuando comenzaba a ensamblar los DX-40 de HeatKit y los Apache y Viking Valiant de Jonson.



[bimac]

Yo acabo de montar el mismo excitador de 15W, es una vergüenza que puedan vender un kit de ese tipo sin ningún tipo de documentación, en mi caso el display LCD se ha de cablear y no hay ningún tipo de indicación, suerte que para el excitador de 6W si que hay documentación y se puede aprovechar algo de ella. En mi caso el Kit arranco bien aunque haciendo pruebas me cargue el final, hora estoy esperando el recambio.

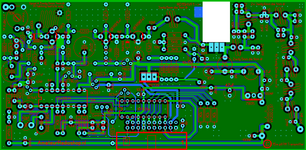

Yo no he tenido que modificar ningún valor. También es cierto que al no tener documentación me ha ayudado mucho las fotos del montaje de LinP cosa que le agradezco muchísimo. Por si os sirve de algo dejo las fotos del impreso por ambas caras.



[electrodomino2]

Yo lo monté hace 3 años y funcionó a la primera, hay mucha información, de todos los que monté, es el que mas me ha gustado, compro el pcb del display ? Yo he conseguido casi 20 Watts, pero no lo recomiendo excitarlo a tope que si no termina destruido el transistor , lo bueno es que suministran el transistor original , y no los falsos de China , que son malísimos.

Los problemas del cable basta , y siempre si compro el pcb del display colocarle al otro extremo un conector como el que trae en el otro extremo y sin problemas , pasaré fotos cuando pueda, lo que estoy experimentando es con la versión 2020, todos los componentes reciclados , en esa versión, los problemas son al aumentar potencia se viene todo abajo.

Os mando , esto si le sirve , son fotos de Google, no del mío... ya mandaré lo que estoy experimentando, con la sfm-tx2020.png hay montomes de versiones, con cristal o sin, el del pic , es una pena que no se pueda mandar videos por aquí, lo dicho, mandaré cosas de los experimentos que estoy haciendo con componentes reciclados, saludos.

Dupliqué el conector, y sobre todo , compré el kit completo de la pantalla , pasaré conexiones cuando pueda.

Perdón por la ortografía el PC no me corrige esto al escribir, PD EL TECLADO ME FUNCIONA MAL
Lo que estoy experimentando es con la versiOn 2020, todo los componentes reciclados , en esa versión, los problemas son al aumentar potencia se viene todo abajo.

Foto 1 : el que me está dando problemas al aumentar potencia.
Foto 2 , kit comprado a Holanda, todo perfecto.
Foto 3 : pbc de Holanda con pll de China , 0,5 Watts de salida, cualquier pll Chino sirve, sin el mosfed de salida ya que lo espero de China.
Fotos 4-5-6-7 : pcb de Holanda todo perfecto para el kit de foto 2 ----- ( componentes todos reciclados para foto 1 y 3 , cuarzo 3 MHz en vez de 3.200 y cambios en la programación de pich -----

Saludos para todo el foro . Seguid experimemtando.
La calidad de sonido con pll Chino es brutal, la separación de canales del estéreo inmejorable , no le hace sombra a las fm profesionales , desconozco el chip del los pll Chinos , algunos traen el kt 803 otros el bk 1085 y la mayoría tapado, saludos.



[ricbevi]

Cualquiera que al menos halla leído la hoja de datos del TSA5511 y sepa como funciona un PLL.

Cristal de 3MHz, se divide por el divisor interno fijo 512 lo cual arroja un resultado de 5.859,375KHz, ese va a ser el step del PLL.

Para poner por ejemplo una frecuencia de 99.900MHz se debe cargar a los divisores programables el valor de esta frecuencia dividido por el step y

eso seria 99.900KHz/5,859375KHz=17049,6 ....Houston, tenemos un problema!!!. los divisores solo admiten números enteros, pues carguemos

modificando el programa del PIC para que cargue 17049 que si es admitido por los divisores.

El resultado seria que el PLL "engancha" en 5,859375KHz x 17049 = 99.896,484375KHz o sea 3.6KHz por debajo del canal de 99.900KHz...chau

piloto estéreo, RDS, etc. en la mayoría de los receptores mas o menos modernos que no admiten desplazamientos semejantes.

Haaa...entonces cargamos 17.050 que si lo admiten los divisores. Nuevamente 5,859375 x 17050 = 99.902,34375KHz o sea 2,3KHz por sobre el canal.

Conclusión: no depende de lo hábil que seamos para cambiar el programa del PIC, el TSA5511 admite cierto cristal por su configuración interna

para que los canales salgan donde deberían estar y no en cualquier lado.

No es un capricho usar 3.200KHz si no porque de esa forma el step es de 3200/512 = 6,25KHz y eso resulta en que da números redondos(para cargar en los divisores) al dividir cualquier frecuencia de las bandas de FM comercial como por ejemplo 99900/6,25 = 15.984 y se puede hacer la cuenta con cualquier frecuencia.

Mi intervención es con el fin de aclarar como son las cosas ya que aquí no hay creencia que valga, son simples números.

Saludos.



[electrodomino2]

Totalmente de acuerdo con el cristal de 3.200 , las divisiones del pll son las que son , con uno de 6.400 se consigue saltos de 100 , en vez de 50 , saludos.

Yo lo monté, y no he tenido problemas.



[electrodomino2]

En este momento , cacharreo con la versión 2020 , todo los componentes reciclados, pero en el fondo todos son lo mismo , esperando los mosfet made in China.
El cristal incluido , el pll Chino tiene desviación en la frecuencia, pero solo es cacharreo nada mas.
No se si esto que mando, es legal en el foro , perdón si, no lo es, por si os sirve de referencia y ayuda para alguien, por si os sive de algo.



[electrodomino2]

Si os sirve de referencia y ayuda , en teoría el pic que mandan desde Holanda , no se puede copiar en teoría , en la práctica si es posible copiarlo, eliminé datos publicitarios, solo es cachareo.



[ricbevi]

si os sirve de referencia y ayuda ,en teoria el pic que mandan desde holanda ,no se puede copiar en teoria , en la practica si es posible copiarlo, elimine datos publicitarios, solo es cachareo

No se si copiar pero me parece haber modificado y publicado un programa para el manejo de este PLL aquí en el foro en otro tema para el PIC16F628A, con un LCD de 2x16 y tres pulsadores o algo así.

No se si exactamente coinciden los pines con los utilizado por ese circuito pero como publique el programa origen, se puede modificar a antojo y subir al PIC.

Supongo que si no infringes ninguna regla sobre copyright o del manejo del foro, no habrá problemas. Cualquier cosa en caso contrario los moderadores te lo advertirán seguramente.



[electrodomino2]

Ok, muchas gracias a todos.



[Daniel Lopes]

si os sirve de referencia y ayuda ,en teoria el pic que mandan desde holanda ,no se puede copiar en teoria , en la practica si es posible copiarlo, elimine datos publicitarios, solo es cachareo

!Dudo en mucho , los Holandeses NO dejarian la bola quicando , o sea NO si olvidarian nunca de protejer lo PIC contra leitura y portanto clones no autorizados!
!Saludos desde Brasil!



[garada]

Coincido con Daniel, si esta protegido que seguro que SI no lo vas copiar, si te lee algo no va a funcionar, la proteccion no la vas a saltar, hay medios para hacerlo pero no estan a nuestro alcance, que se hayan olvidado de proteger alguno? lo dudo mucho.



[electrodomino2]

Yo solo se que me dejó, nada mas , saludos.



[Daniel Lopes]

Yo solo se que me dejó, nada mas , saludos.

!Muchissimo extraño ( raro) lo que aclaras , contenos como lograste tal feito !



[DOSMETROS]

Yo solo se que me dejó, nada mas , saludos.

¿ Y subirlo como aporte para el foro ?



[bimac]

Hombre no nos iría nada mal tener el archivo. Aunque solo fuera por quitar la publicidad.



[electrodomino2]

lo malo seria los derechos de autor, no quiero ,problemas legales, tengo otros archivos que encontre en la red.,que no he probado,
www.circuitsonline.net dutchrfshop.nl, no se si poner estas direcciones , es legal me ariesgo ,un saludo
si el moderador del chat , me lo permite , os lo paso, tengo cosas que encontre en la red , pero el de holanda si el moderador lo prohibe , no



[bimac]

lo malo seria los derechos de autor, no quiero ,problemas legales, tengo otros archivos que encontre en la red.,que no he probado,
www.circuitsonline.net dutchrfshop.nl, no se si poner estas direcciones , es legal me ariesgo ,un saludo
si el moderador del chat , me lo permite , os lo paso, tengo cosas que encontre en la red , pero el de holanda si el moderador lo prohibe , no

Yo en principio me refería al archivo .exe del Excitador PKRD15, a mi personalmente me gustaría intentar eliminar la publicidad del display, pero si lo subes, el moderador decidirá si hay algún problema, entiendo que el que lo use para cualquier otro tipo de aplicación, si que estará infringiendo los derechos de autor, pero si no, solo será para uso experimental y educativo.



[electrodomino2]

Perdon, entre la familia, y el trabajo... i halos familiares, a los que trabajo, y gracias a dios,,,,, os mando eso ,por si os sirve ayuda de algo ,son cosas que encontre en la red,
chao.



[ricbevi]

Perdon, entre la familia, y el trabajo... i halos familiares, a los que trabajo, y gracias a dios,,,,, os mando eso ,por si os sirve ayuda de algo ,son cosas que encontre en la red,
chao.

Si lees la cabecera del programa que esta incluido dentro de .rar que subiste,(RV_PLL_99.9MHz_step100Kh.bas), aparece esto:
'************************************************* ***************
'* Author : [Hüseyin GÜNER - ViProje] *
'* Notice : Copyright (c) 2010 *
'* Date : 06.05.2010 *
'* Version : 2.0 *
'* Version : 2.01 traduccion del turco by RicBevi 25/10/14*
'* 2/04/2021 Modificado para que el primer arranque posterior a la programacion
'* del PIC la frecuencia de arranque sea 99.9MHz y los saltos sean de a 100KHz
'****************************************************************

Ese es el programa que ya existe en otro tema aquí y que oportunamente traducir/reforme para ese tipo de PLL en el 2014



[electrodomino2]

lo encontre en la red
