Fotos de Amplificadores hechos en casa

[leaseba]

Hola, aca estoy armando el modulo como comente en el titulo, me falta poco para terminarlo y armarlo..asique pronto subire fotos con el amp completo de 8 canales, todo para hacer el home 8.1 canales al estilo cine para mi pieza, A ROMPER VIDRIOS!!!!


Adjunto tambien el proyector Optoma GT 750e HD 3D directo y el BlueRay LG 3D, y yo en el facebook jaja!!

Y la caja del amplificador completo, faltaria agregarle 2 canales mas de potenciometros y 2 salidas mas atras para los parlantes faltantes...falta poco....



[Ratmayor]

Felicidades por tu proyecto, una pregunta, que usarás para separar los canales?



[1l4n3r4z0]

Estas imágenes corresponden a una potencia Spectrum de Contruyasuvideorockola.com que armé en estos días, quedó a mi parecer muy bonita pero toca salir de ella pues es para regalársela a un familiar en Navidad, arroja algo así como 300w en 4ohm, suena realmente fantástico y no es tan costoso su ensamble, le añadí un pre para micrófono sencillo ya que lo quieren para un karaoke en una finca (quinta, rancho o como le digan ). Bueno eso es todo, espero les guste. Un Saludo al Foro y Felices Fiestas!.



[israelel]

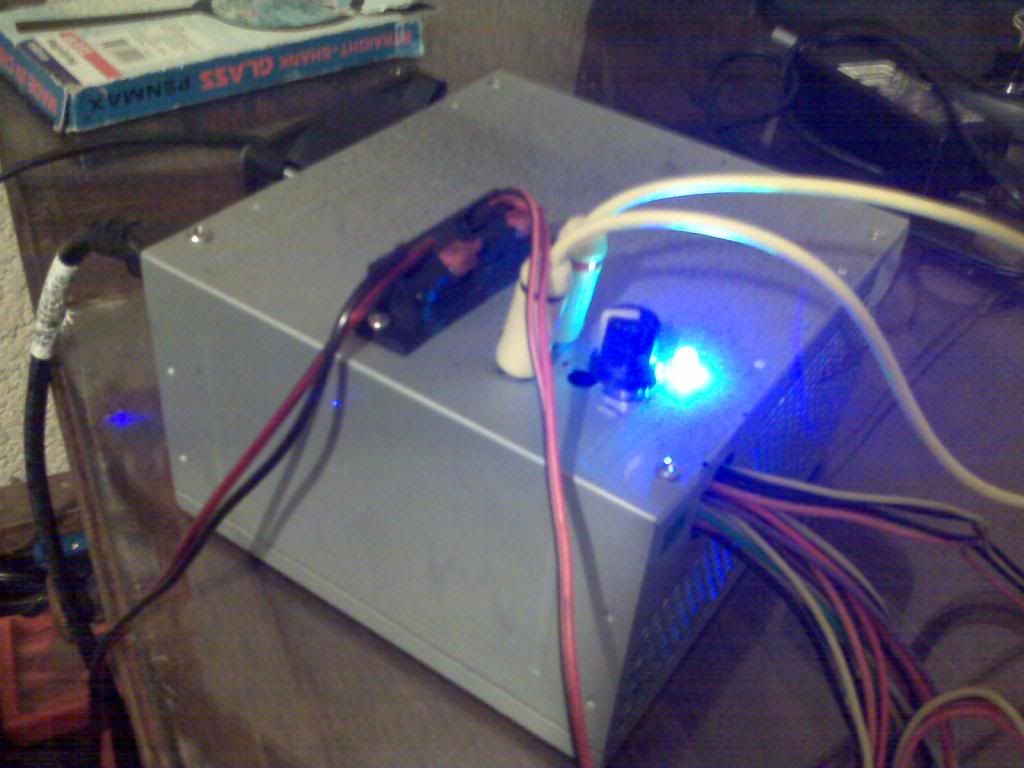

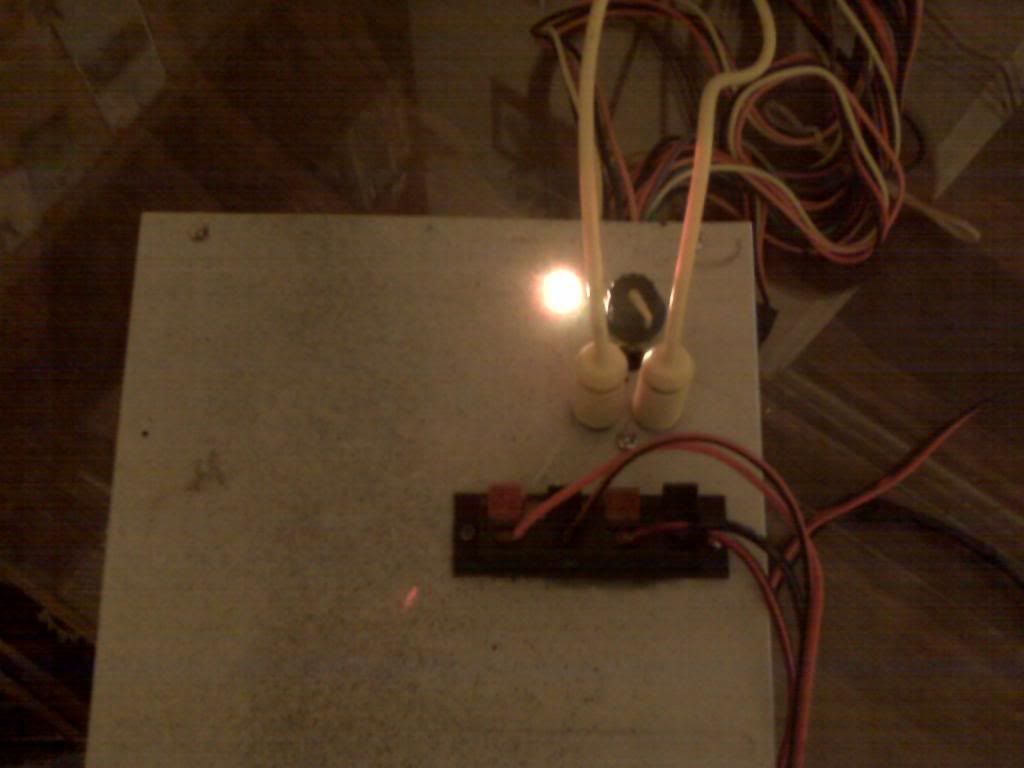

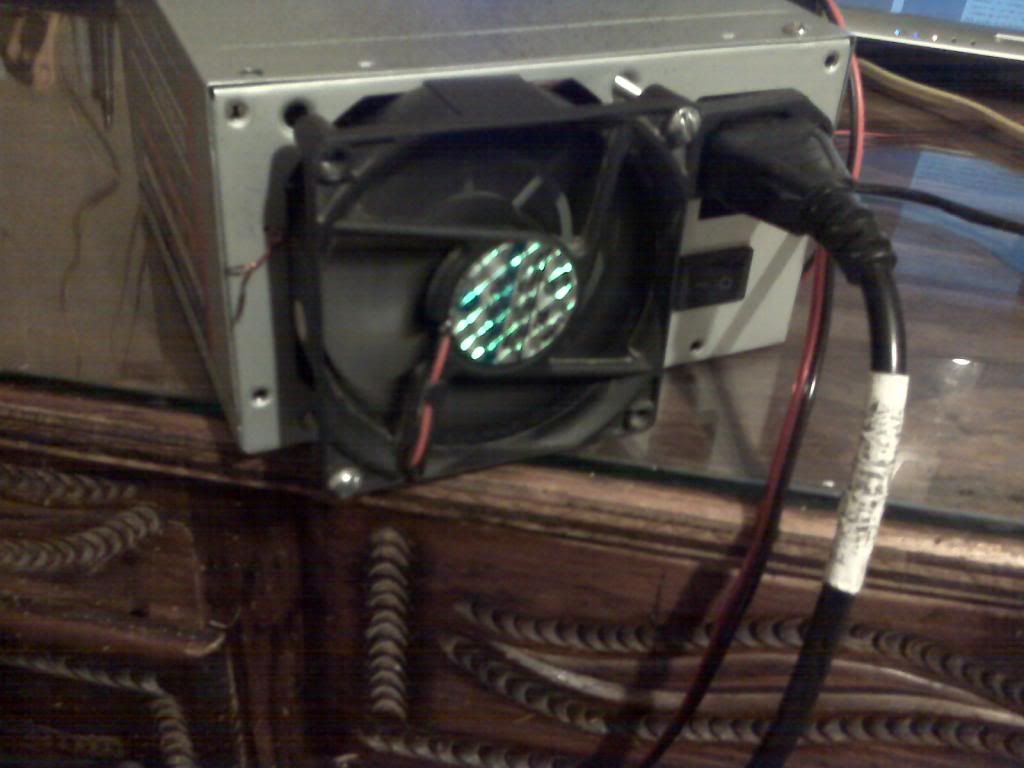

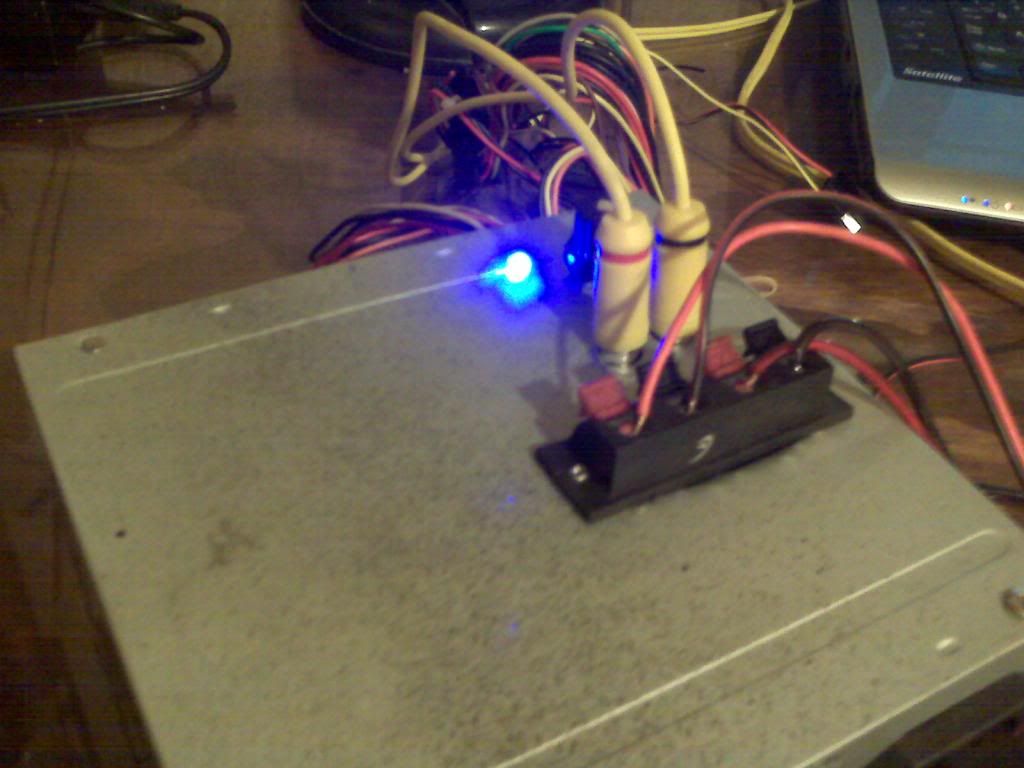

aqui les dejo mi ultimo modelo del tda 7377 portable y lo mejor casi regalado que la PSU es una atx que sale en 13dlls en mexico, ademas de ser portable y bastante poderoso para el tamaño y se puede llevar a fiestas improvisadas para que no falte la musica.
saludos



[osk_rin]

israelel.
muy bueno el montaje, con el tiempo harás cosas cada vez mas prolijas

solo te sugeriría que cortaras/desoldaras todos los cabes extra que no cumplen ninguna función, con el objetivo de que todo quede mas ordenado



[israelel]

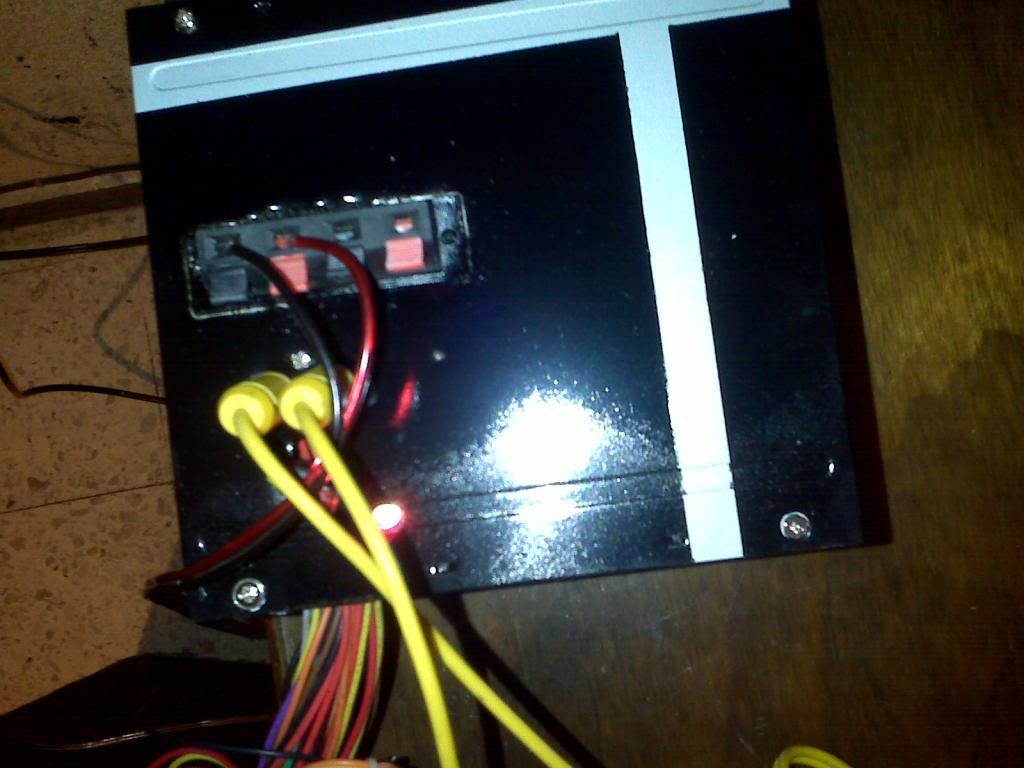

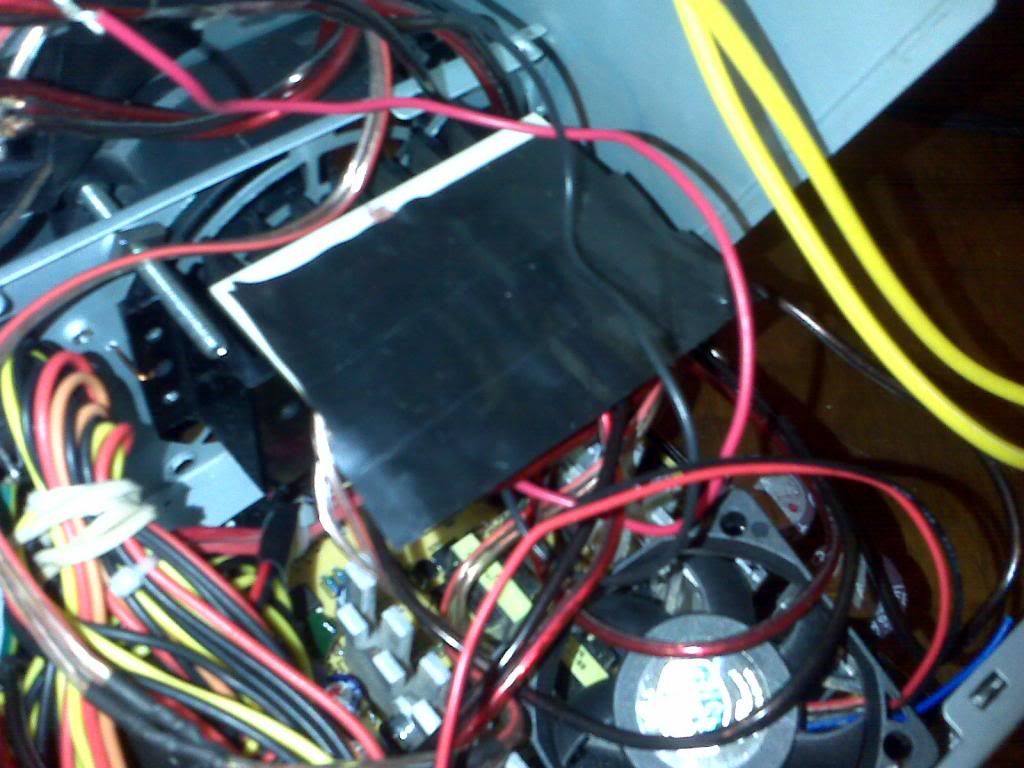

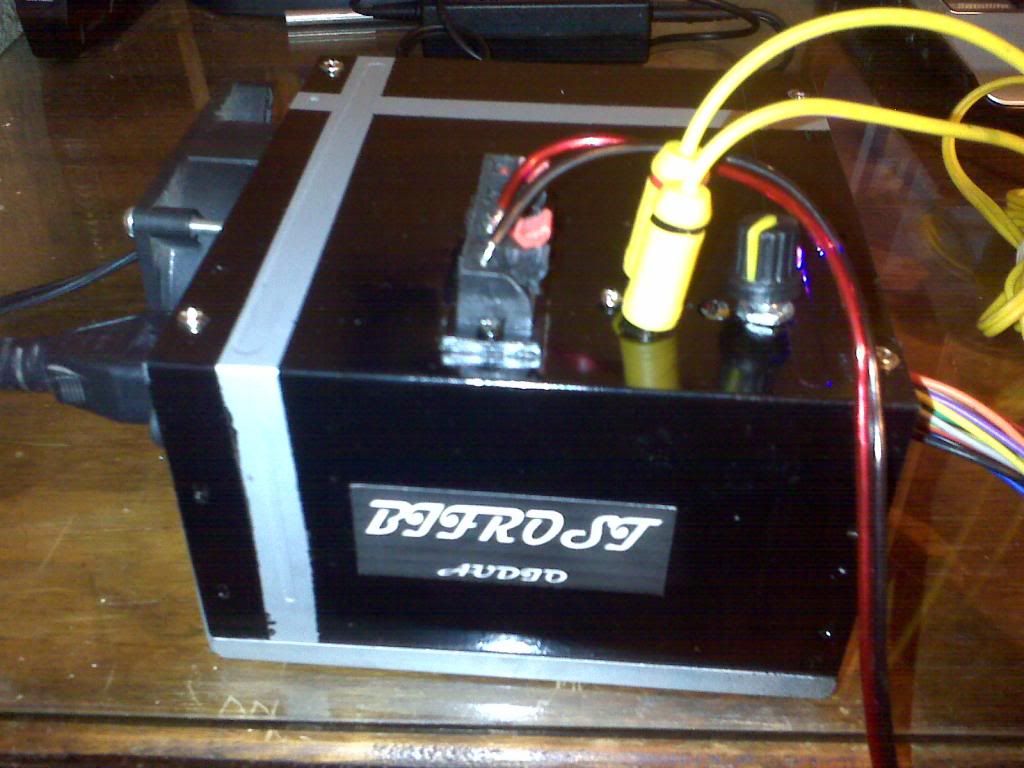

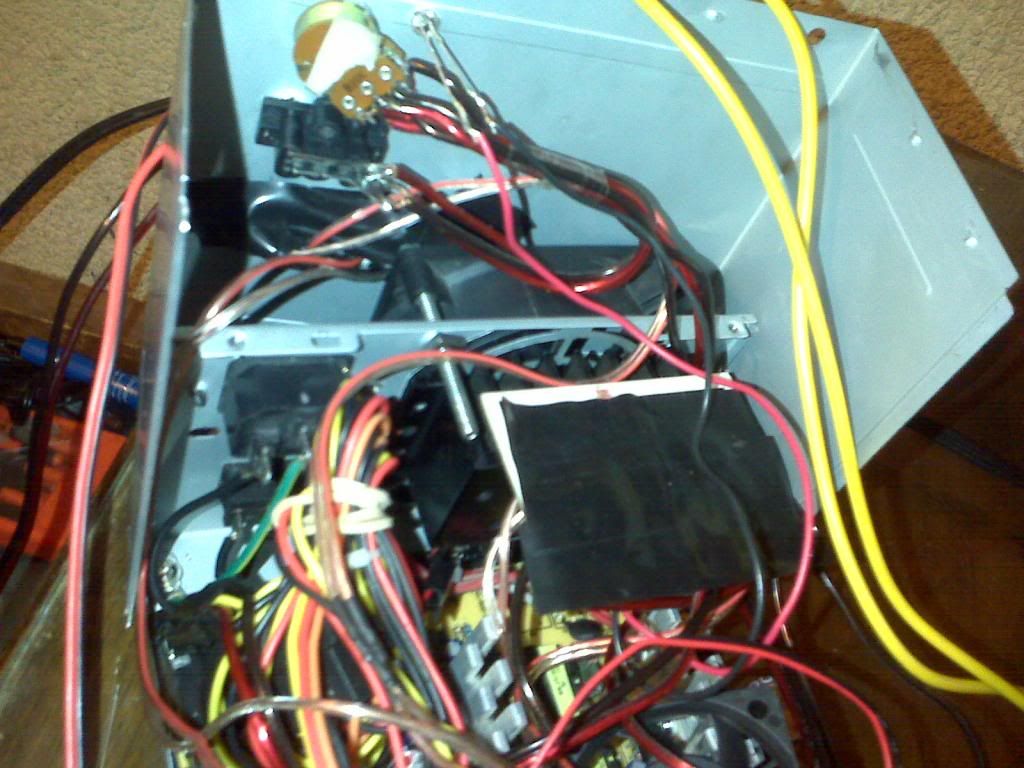

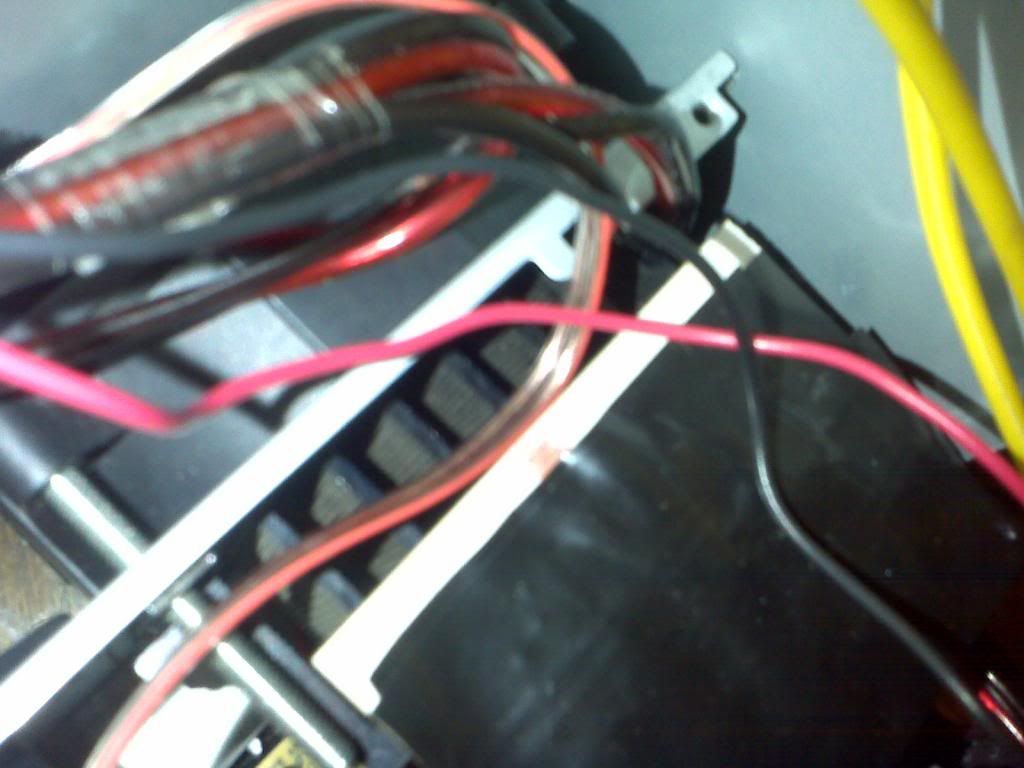

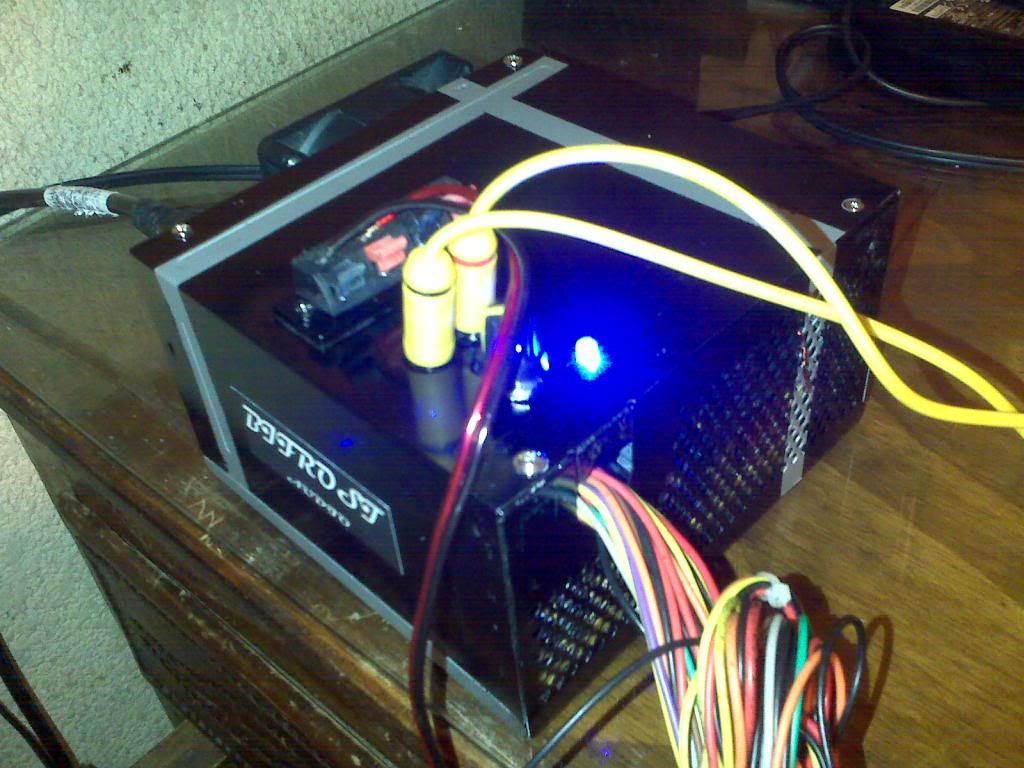

Se les agradece todo, aqui una actalizacion jjejejejej ya con pinturita y acerca de los cables lo quiero dejar por que luego necesito una fuente de 12vc y puesta esta me sirve por las varias salidas,pero se agradece le consejo,que mas adelante lo hare:



[chinoelvago]

este el apli es un sinclaer z-30 y un pre de bajo el fender frotman la verdad trate de reciclar casi todo lo que pude los trafo son de grabadores viejos son de 12+12 a 1.5 amp las maderas son de aglomerados que fui encontrado en el laburo son muy gruesas y pesadas pero noo me importo y como ahi tengo mas herramientas que en mi casa lo temine ahi a y lo uso con un subwofeer de 10w de un home que encontre por ahi y bueno tarde casi un año en terminarlo porque de vez en cuando lo continuaba. todas las plaquetas las saque del foro



[osk_rin]

muy bien,
lo importante es ponerle empeño, ya veras que la proxima vez iras mejorando tus habilidades



[epxaudio]

amigo chinoelvago lo importante es empesar con algo, tienes que continuar fabricando ampli y veras que tomaras experiencia y todo fluira mas rapido, si necesitas algunos consejos me lo haces saber que con gusto te ayudo ...epxaudio...



[chinoelvago]

gracias epxaudio, por las palabras y si voy a seguir fabricando ampli este el primero de muchos, ha y tarde bastante porque no tenia tiempo, estaba estudiando pero en ese año los componetes se me fueron apareciendo habre gastado unos 80 pesos arg. el ampli lo tiene mi hermano como toca en una banda el bajo lo iba aprobar como suena y si le gusta me iba a pedir que le arme un cabezal de bajo quizas el gallien del foro y un poco mas de potencia unos 100wo 200w ya estare pregunatando dudas!!!



[gustavo dani]

bueno son las primeras fotos que subo al foro, es el quinto amplificador que armo de la pagina construyasuvideorockola y la verdad que todos son bastante buenos. este lo arme para mi, los anteriores tuve la oportunidad de venderlos a todos. ah lo arme con mjl 21194 de la marca ISC y no son tan malos, por ahora no dan problemas y el sonido es increible. me dejo sorprendido, tambien subo una foto de unos bafles que me hice hace unos meses, de 3 vias con divisor de frecuencia de 3 vias. saludos



[Sergibal]

Saludos a todo el foro. A modo de participar les presento mi amplificador, hace un tiempo atras le hice un par de canales frontales con 4 viejos pero buenos 2N3055, ademas tiene dos canales posteriores con un TDA2005 el cual por cierto lo cambiare por otros mejores, creo que me animare por algo un poco mas potente como el de Yiroshi de dos transistores (Zener) o tal vez el Pioneer pues no requiero tanta potencia, suficiente seria con unos 50 o 100W por canal ya que mencionaron que se los puede alimentar (al Zener y al Pioneer) desde +/-35V. Ademas tiene tambien un canal para los bajos, que es de la pagina de Rod Elliot. Comentarles que la caja la compre vacia, le añadi unos leds con el IC LM3915 y el equalizador de tres bandas con el IC TL074, naturalmente le tuve que implementar un filtro pasa-bajos para el subwoofer. La verdad es que suena estupendo para mi sala, nada que envidiar a un equipo comercial que tengo en mi habitacion pues comparando, este aparatito suena muy bien, el sonido es mas nitido, mas brillante, bajos retumbantes ademas tengo la satisfaccion de haberlo hecho con mis manos, y claro esta con la ayuda de todos Uds. Creo que en vez de gran potencia-al menos para mi, en mi sala- es mejor lo que llaman la multiamplificacion, creo que en este caso seria un 4.1, poder suficiente y sonido excelente. Disculpen si me extendi, y para finalizar quiero agradecer los comentarios, opiniones y consejos de todos los expertos de este gran foro. Felices fiestas y hasta pronto.

Saludos a todo el foro. A modo de participar les presento mi amplificador, hace un tiempo atras le hice un par de canales frontales con 4 viejos pero buenos 2N3055, ademas tiene dos canales posteriores con un TDA2005 el cual por cierto lo cambiare por otros mejores, creo que me animare por algo un poco mas potente como el de Yiroshi de dos transistores (Zener) o tal vez el Pioneer pues no requiero tanta potencia, suficiente seria con unos 50 o 100W por canal ya que mencionaron que se los puede alimentar (al Zener y al Pioneer) desde +/-35V. Ademas tiene tambien un canal para los bajos, que es de la pagina de Rod Elliot. Comentarles que la caja la compre vacia, le añadi unos leds con el IC LM3915 y el equalizador de tres bandas con el IC TL074, naturalmente le tuve que implementar un filtro pasa-bajos para el subwoofer. La verdad es que suena estupendo para mi sala, nada que envidiar a un equipo comercial que tengo en mi habitacion pues comparando, este aparatito suena muy bien, el sonido es mas nitido, mas brillante, bajos retumbantes ademas tengo la satisfaccion de haberlo hecho con mis manos, y claro esta con la ayuda de todos Uds. Creo que en vez de gran potencia-al menos para mi, en mi sala- es mejor lo que llaman la multiamplificacion, creo que en este caso seria un 4.1, poder suficiente y sonido excelente. Disculpen si me extendi, y para finalizar quiero agradecer los comentarios, opiniones y consejos de todos los expertos de este gran foro. Felices fiestas y hasta pronto.



Amigos, una consulta, ¿Como puedo subir imagenes y que se vean directamente en el mensaje, como lo hizo Israelel?



[yuccez]

hola a todos
al ver que ya muchas personas lo han armado me decidi a montarlo, aqui dejo pues las fotos mi amplificador de 100 watios que fue publicado por luciperro, aunque le adiccione algunas mejoras tales como retardo y protecciones de DC a la salida.
para la el control de volumen le coloque un potenciometro que tiene un motor reductor pegado (este lo saque de un viejo equipo aiwa ) y lo he conectado a un puente H con esto da la impresion de ser un control de volumen digital.espero terminarlo antes de que se acabe el año jejeje
aunque aun me hacen falta algunas cosillas ya lo ensaye y funciona mostro ,saludos

oye daga, tengo una pregunta, como hiciste para identificar tap central del trafo que usaste??



[crimson]

Hola sergibal, para subir fotos fijate este post:
https://www.forosdeelectronica.com/f16/subo-imagenes-archivos-demas-69423/
Saludos C



[Don Plaquetin]

bienvenido al FORO Sergibal espero puedas aprender a unar el URL de las imagenes que subis para poder aplicarlas en



[elektriko]

Que tal compañeros, la verdad no se nada sobre amplificadores, de uqe tipo de amplificadores estan hablando, y porque luego veo que dicen que de 1 canal o 2 canales, alguien me podria explicar suo sus proyectos, me llamaron mucho la atención, saludos



[Sergibal]

Que tal compañeros, la verdad no se nada sobre amplificadores, de uqe tipo de amplificadores estan hablando, y porque luego veo que dicen que de 1 canal o 2 canales, alguien me podria explicar suo sus proyectos, me llamaron mucho la atención, saludos

Bueno, primeramente gracias por el consejo a Crimson, y tambien a SSCT.

Y para Elektriko, comentarte que primeramente descubri lo que es un equipo mono, o sea un solo canal donde los instrumentos y la(s) voz(es) todo sale por un solo bafle o parlante.

Luego un equipo stereo, o sea dos canales (un derecho y un izquierdo=L y R) donde el sonido de los instrumentos generalmente se distribuye entre los dos canales, por ejemplo: en el derecho puede que se escuchen la guitarra electrica, el organo, y en el otro canal saldrian los instrumentos de percusion las baterias, los instrumentos de viento, y los bajos solo por dar un ejemplo, esto depende de como se organice el estudio de grabacion o el grupo que va a ejecutar la musica. Las voces generalmente salen en ambos canales. Al momento de escuchar en un equipo Stereo el tema o los temas grabados en el CD -y estando los bafles debidamente bien ubicados, esto es separados a cierta distancia- se produce el efecto llamado Stereofonia que le da a a la persona que la escucha una sensacion mas agradable y realista, mejor que el sonido mono.

Luego viene el equipo -llamado generalmente 2.1-, donde se añade un tercer canal o parlante, en el cual solo se escucha los sonidos de baja frecuencia como los tambores, la guitarra Bass o tambien llamado bajo justamente, y en los otros dos canales se escucha el resto (organos, voces, percusion, etc). Me parece que el sonido es mejor por que no se le exige a un solo parlante todo el trabajo de emitir los sonidos de todas las frecuencias, bajas medias y altas, pues esto le resta eficiencia.

Luego vienen en otros equipos un par canales ademas de los ya mencionados, que se ubican atras del escucha, generalmente se les llama envolventes, y dan en conjunto un sonido mejor aun, mas realista a mi parecer mas completo, como que estas en un gran salon o teatro, se les llama a estos equipos generalmente 4.1.

Ya en otros equipos viene un quinto canal ademas de los mencionados, que en realidad es la suma de los canales derecho e izquierdo que van al frente del escucha, este sonido es denominado generalmente 5.1.

Cabe mencionar que el parlante de los bajos es generalmente mas grande y mas potente que los demas, pues el resto son pequeños y son solo para reproducir frecuencias medias o agudas. Algunos equipos pueden venir con mas de un parlante para bajos o con mas canales por ejemplo los equipos 7.1, etc.

Comentarte tambien que estos equipos multicanal cuentan en su interior con preamplificadores y filtros, que adecuan el sonido y lo distribuyen entre varios amplificadores independientes, que generalmente se encuentran el el interior del gabinete principal. Espero haber disipado tu duda.

Si gustas puedo subir un ejemplo del circuito que use en el ampli que me ensamble.

Saludos.



[elektriko]

Bueno, primeramente gracias por el consejo a Crimson, y tambien a SSCT.

Y para Elektriko, comentarte que primeramente descubri lo que es un equipo mono, o sea un solo canal donde los instrumentos y la(s) voz(es) todo sale por un solo bafle o parlante.

Luego un equipo stereo, o sea dos canales (un derecho y un izquierdo=L y R) donde el sonido de los instrumentos generalmente se distribuye entre los dos canales, por ejemplo: en el derecho puede que se escuchen la guitarra electrica, el organo, y en el otro canal saldrian los instrumentos de percusion las baterias, los instrumentos de viento, y los bajos solo por dar un ejemplo, esto depende de como se organice el estudio de grabacion o el grupo que va a ejecutar la musica. Las voces generalmente salen en ambos canales. Al momento de escuchar en un equipo Stereo el tema o los temas grabados en el CD -y estando los bafles debidamente bien ubicados, esto es separados a cierta distancia- se produce el efecto llamado Stereofonia que le da a a la persona que la escucha una sensacion mas agradable y realista, mejor que el sonido mono.

Luego viene el equipo -llamado generalmente 2.1-, donde se añade un tercer canal o parlante, en el cual solo se escucha los sonidos de baja frecuencia como los tambores, la guitarra Bass o tambien llamado bajo justamente, y en los otros dos canales se escucha el resto (organos, voces, percusion, etc). Me parece que el sonido es mejor por que no se le exige a un solo parlante todo el trabajo de emitir los sonidos de todas las frecuencias, bajas medias y altas, pues esto le resta eficiencia.

Luego vienen en otros equipos un par canales ademas de los ya mencionados, que se ubican atras del escucha, generalmente se les llama envolventes, y dan en conjunto un sonido mejor aun, mas realista a mi parecer mas completo, como que estas en un gran salon o teatro, se les llama a estos equipos generalmente 4.1.

Ya en otros equipos viene un quinto canal ademas de los mencionados, que en realidad es la suma de los canales derecho e izquierdo que van al frente del escucha, este sonido es denominado generalmente 5.1.

Cabe mencionar que el parlante de los bajos es generalmente mas grande y mas potente que los demas, pues el resto son pequeños y son solo para reproducir frecuencias medias o agudas. Algunos equipos pueden venir con mas de un parlante para bajos o con mas canales por ejemplo los equipos 7.1, etc.

Comentarte tambien que estos equipos multicanal cuentan en su interior con preamplificadores y filtros, que adecuan el sonido y lo distribuyen entre varios amplificadores independientes, que generalmente se encuentran el el interior del gabinete principal. Espero haber disipado tu duda.

Si gustas puedo subir un ejemplo del circuito que use en el ampli que me ensamble.

Saludos.

Gracias por responder, me gustaria armar uno pero no se por donde empezar agradecería cualquier tip.
Saludos



[epxaudio]

amigo elektrico,, te sugiero que si tienes buenos conocimientos basicos sobre la electronica y estas bien empapado de todos los temas relacionados sobre la electro acustica bien venido o si no comienza a instruirte al respecto antes de armar un amplificador de audio... para que no te frustres con solo comensar uno ... en el foro estamos para compartir y ayudar a todos por igual... saludos.... "epxaudio"



[Nuyel]

elektrico los bajos se numeran después del punto, si es 2.1 tiene dos canales principales de rango extendido y un canal de bajos, si es 7.1 son 7 canales de rango extendido y un canal de bajos, he visto también 7.2 que tienen 2 canales de bajos, por otra parte deberías empezar con un amplificador tipo IC como algún TDA20xx, tiene pocos componentes y es fácil de armar, en las datasheet vienen los circuitos básicos para que funcionen tanto con fuentes simétricas como asimétricas, en el foro también encuentras aportes con los diseños de circuito impreso para que los transfieras y comiences a armarlo rápidamente.
