Identificar componentes SMD

[venyer]

Hola que tal.
Tengo una duda... bueno una de tantas!!!.

Tengo un esquema donde aparece un transistor numerado con Q11 y otro Q5, pero no se que modelo puede ser, en el esquema un poco más arriba hay otro transistor Q20 y en este si pone cual es, pero por el dibujo veo que no es el mismo que el Q11 aunque es muy parecido.. En el transistor Q11 pone parece ser HR38 y en el Q5 pone NG... pero no se aprecia muy bien.

Según mis medidas en el Q11....:
- en la patilla "e" tengo 12v.
- en la patilla "b" tengo 12v.
- Y en la patilla "c" tengo 5v. Esta patilla alimenta un rele de 12v, pero la medida la he echo sin el rele.
¿¿No deberia tener en la patilla "c" una medida de 12v??
Por eso me gustaria saber que modelo de transistor es, para cambiarlo y asi salir de dudas.

Alguien sabe que modelo de transistor es el Q11 y el Q5?

adjunto foto del esquema y fotos de los transistores smd en placa.

gracias y saludos.



[DOSMETROS]

En el Q11 probaría un BC327 soldado por encima (quitando el otro obviamente)


Y pasá por aquí :

Libro de códigos SMD

Un montón de códigos de componentes SMD + reglas de interpretación de valores. Enjoy It

www.forosdeelectronica.com



[mcrven]

Active-SMD-semiconductor-codes-2014

HR - 2SA1035-R Si-pnp AF, LN, 55V, 10mA, 200mW, B=180..360, 200MHz SC-59 16ta - 3a Pan
HR - 2SA1036K-R Si-pnp GP, 40V, 500mA, 200mW, B=180..390, 200MHz SC-59 16ta - 3a Rhm
HR - 2SA1531A-R Si-pnp AF, LN, 55V, 50mA, 150mW, B=180..360, 80MHz SOT-323 16ta - 3a Pan
HR - 2SA1577-R Si-pnp GP, 40V, 500mA, 200mW, B=180..390, 200MHz SOT-323 16ta - 3a Rhm
HR - 2SC3928-R Si-npn AF-Amp, 30V, 100mA, 150mW, B=180..390, 200MHz SC-59 16ta - 3a Mit
HR - 2SC4155A-R Si-npn AF-Amp, 50V, 200mA, 150mW, 200MHz, B=180..390 SOT-323 16ta - 3a Mit
HR - 2SC4155-R Si-npn AF-Amp, 50V, 100mA, 150mW, 200MHz, B=180..390 SOT-323 16ta - 3a Mit
HR - CAT809HTBI-GT3 Vdet-IC 4.55V±1.5%, -Reset PPO SOT-23 16vdc VD7 3b Ons
HR - DDZX9698 Z-diode 11V±5%, If=10mA, 500mW SOT-23 16dc - 3c Di
HR - MCP1703T-2502E/CB LVR-IC LDO, 2.5V±2%, 250mA SOT-23 16cg VR1 3d Mcc
HR - MMBZ5236BW Z-diode 7.5V±5%, Izt=20mA, Zzt=6Ω, 200mW SOT-323 16dc - 3c Jiy
HR- - RT9819G-26PV Vdet-IC 2.6V±1.5%, +Reset PPO, Td=220ms SOT-23 16vdc VD7 3a

NG - CH3904WPT Si-npn AF, Sw, 40V, 200mA, B=100..300, 300MHz SOT-323

Del libro Active-SMD-semiconductor-codes-2014, en este mismo hilo.



[venyer]

Muchas gracias.... sois de gran ayuda.
Tengo y tendré muchas mas dudas!!!... buen espero no molestar y no ser pesado!!..



[venyer]

Hola de nuevo.

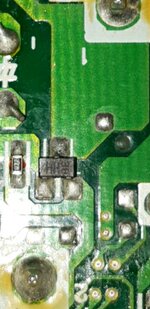

Tengo un transistor smd que marca NJ en una placa de aire acondicionado inverter Mitsubishi electric.

Como saber que transistor es?
Si me salen varias opciones como puedo saber cual es??

gracias.



[DOSMETROS]

Si me salen varias opciones como puedo saber cual es??

Levantando esa parte del diagrama y analizándolo



[venyer]

Levantando esa parte del diagrama y analizándolo

Bueno no tengo el esquema de esta placa.... he buscado por todos lados y no la encuentro.
Puedo mirarlo en la misma placa, pero aunque vea a que componentes está conectado dudo que sepa yo saber a que modelo de integrado se refiere!!...
En la placa vá conectado a un octoacoplador , al microprocesador y a masa creo. Despues lo verifico en la placa.



[ricbevi]

Ya te lo han sugerido aquí … lápiz, papel y a sacar el esquema de ese sector aunque sea con la representación grafica de los pines como están dispuesto en la placa.

Tal vez tu no te des cuenta de que componente se trata pero compartiéndola puede que alguno sugiera cual puede ser.

Tu tienes el problema, la placa delante y en ultima instancia serás el que repare, o no, dicha placa y nosotros solo la información que nos ofreces y hasta ahora con lo que hay, solo queda adivinar.

Saludos.



[venyer]

Si , intentaré hacer el esquema a lapiz con los componentes que lleva.

Otra duda que tengo de otro componente es esto... adjunto foto.:
En la placa están marcados como CT..
No se si serán como bobinas o transformadores. Alguien sabe que podrían ser?

Gracias y saludos.



[DJ T3]

Y... De qué es esa placa?
De allí podría ser uno u otro, aunque parece una bobina.

Mira la cantidad de pines y pistas tambien



[venyer]

Y... De qué es esa placa?

Es de una placa de aire acondicionado inverter Mitsubishi electric.
Están conectadas a la salida del compresor y a_un LM358.
Y creo que es un circuito para medir la corriente.
Lleva 5 pines, 2 en un lado y 3 en otro.



[DJ T3]

Si, parecen ser transformadores, posiblemente para sensar corriente por la disposicion.



[venyer]

Si, al final son transformadores, aunque no tengo ni idea de que medida o voltaje serán. Y parece ser complicado conseguir.
He visto aqui en España uno en 70€, y en una tienda china otro en 8€. Pero no se si me valen al no saber los valores de los que tiene la placa.
Adjunto el esquema dibujado de lo que tiene este circuito. Salen estos dos transformadores y tambien el transistor que dije anteriormente que marca NJ pero no se que tipo de transistor es. Tambien están los condensaldores que son smd color marrón, y tampoco se su valor porque en la placa no marca nada.
Adjunto esquema tambien con los valores que he medido en varios sitios con el multimetro, pero tampoco sé si son los valores normales para que funcione.
En teoria el error que dá la placa es por sobrecorriente en el compresor y en teoria es este circuito el que está mal.



[mcrven]

nj cf PT7M6249NLTA3E Vdet-IC 4.9V±1.5%, -Reset ODO, Lead free SOT-23 16vdb VD6 3b Pti
NJ - KRC109S Si-npn-Digi Sw, 50V, 100mA, 200mW, 200MHz, R1/R2=47k/22k SOT-23 16ta - 3f Kec
NJ - KRC409 Si-npn-Digi Sw, 50V, 100mA, 100mW, 200MHz, R1/R2=47k/22k SOT-323 16ta - 3f Kec
NJ - KRC409E Si-npn-Digi Sw, 50V, 100mA, 100mW, 200MHz, R1/R2=47k/22k SOT-490 18ta - 3f Kec
NJ - KRC409V Si-npn-Digi Sw, 50V, 100mA, 100mW, 200MHz, R1/R2=47k/22k VSM 18ta - 3f Kec
NJ1 -

NJ, como puedes ver, es un transistor digital npn y, según tus mediciones está bien, a menos que se haya ido a corto, cosa esta poco probable. Comprueba el transistor con multimetro y la placa sin energía o... cortando la pista que va al pin 3 del Opto-Acoplador PS2710-1.

En la sección 1 del LM (pines 1, 2, 3,) creo que te has equivocado en algo al trazar el diagrama. Sugiero lo revises y corrijas. No creo que el problema esté en ese circuito, perooo...

Ahora... esos CT (podría ser Current Transformer) no llego a entender como podría ser su interfaz de salida. Intuyo que debería tener toda una circuitería interna para convertir la corriente AC del primario a una señal DC que pueda ser leída por el comparador.

A mi entender debería ser un problema del micro. Quizás el Firmware y todo apunta a deber cambiar la placa por una nueva o, usada y en buenas condiciones.
https://www.ziehl.com/en/products/detail/STWA1SH-67/?filterP=&filterG=

Una breve búsqueda y... revelado el misterio:



[venyer]

Muchas gracias por tu respuesta.

En la sección 1 del LM (pines 1, 2, 3,) creo que te has equivocado en algo al trazar el diagrama. Sugiero lo revises y corrijas. No creo que el problema esté en ese circuito, perooo...

no entiendo a que te refieres... bueno en internet ví el datasheet y pone esto.:
1...out 5... 2IN+
2...IN - 6...2IN-
3...IN + 7...out
4...gnd 8...Vcc

Ahora... esos CT (podría ser Current Transformer) no llego a entender como podría ser su interfaz de salida. Intuyo que debería tener toda una circuitería interna para convertir la corriente AC del primario a una señal DC que pueda ser leída por el comparador.

si en la salida del IPM es en CC, por lo que a esos transformadores les llega CC.
No se si puedo poner enlaces a tiendas .... si no se puede me decis y las borro.
En este sitio lo he encontrado pero no pone nada de caracteristicas.:

TRANSFORMADOR CT-1B TAMK 0820 Recambios Clima - Eurofred

Con nuestro producto TRANSFORMADOR CT-1B TAMK 0820 conseguirás el bienestar y el confort que estás buscando. Entra en nuestra tienda online, Eurofred.

www.eurofred.com

Y aqui si las pone y es mucha la diferencia de precio,

3.13C$ |YHDC TV19G entrada 4mA salida 4mA voltaje 800V linealidad 0.1% giros 2000:2000 Mini transformador tipo corriente|voltage transformer|transformer voltagetransformer types - AliExpress

¡Compra fácil, vive mejor! Aliexpress.com

es.aliexpress.com

A mi entender debería ser un problema del micro. Quizás el Firmware y todo apunta a deber cambiar la placa por una nueva o, usada y en buenas condiciones.

Tambien pensé en que podria ser fallo del microprocesador,
No se si reemplazar todas las resistencias, Lm358 y probar, aunque creo que será embano!!.



[DJ T3]

no entiendo a que te refieres

Que la salida del LM debería ir hacia el microcontrolador y NO a los transformadores.

Esos transformadores son de corriente, por lo que sensa la corriente que circula a traves de ellos, y envian esa señal de referencia.
Puede tranquilamente no tener rectificado, ya que no es ni CA ni CC, es Corriente Continua Pulsante.



[mcrven]

Espero veas el error en el trazado del circuito.



[venyer]

Creo que ya vi la pista que me faltó.
Sale del pin 1.
Creo que ya está bien



[mcrven]

Ahora sí está bien.
Aquí corregido:



Creo que le falta la polarización de los pines 2 y 6 (-IN). Eso en el dibujo, que en tus mediciones sí aparece No que sea esta zona la del problema.
A ver si te puedo agregar el Data-sheet de un Transformador electrónico. Va en dos partes, que lo tuve que recortar para poderlo subir.


Y va la segunda parte:

Aquí podrás ver los diagramas internos.

Esto es solo para referencia, que dudo mucho que esos transformadores estén dañados. La Marca 202, que tienen los tuyo, debe significar 2000 mA que es el punto de corte.



[venyer]

mcrven tu esquema queda más sencillo, entendible , menos lioso que el mio!. Imagino que lo habrás echo con algun programa porque yo al principio intenté hacerlo con el paint, y al final lo hize a lapiz.
Gracias por el aporte tambien datasheet, no sabía que podria tener una especie de transistor dentro junto con la bobina de transformador

en cuanto a la averia creo que es el microprocesador o uno o los dos transformadores estos.
Porque he vuelto a cambiar LM358, y todas las resistencias que se ven en el esquema, me dan las mismas medidas.
Solo falta transformadores y micro.

El error que marca es por sobrecorriente, por lo que si estos transformadores miden o sensa la corriente debe de estar ahí el problema.
Pero no se como verificarlos, he medido en ohmios y me marca una resistencia baja, pero no sé si es la correcta.
Y si estos transformadores están bien, ya solo queda el microprocesador que no tiene arreglo!.
Porque el transistor NJ o el octoacomplador no creo que sea.
