Probador - Tester de Tomacorrientes

[heidyvanesa19]

El diseño es sencillo y como tengo la manía de ver cómo funcionan las cosas, desarmé este pequeño probador de tomacorrientes que detecta el estado de las terminales: Tierra física, Neutro y línea activa.

Tan solo se reduce a tres focos neon con sus resistencias de 75 Kilo Ohmios establecidos y conectados tal y como se ve en las imágenes.
También les adjunto la tabla de los indicadores lumínicios y su operación.

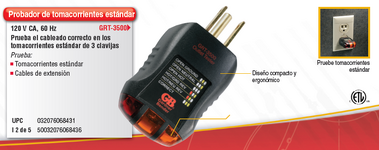

Este probador de salida de 120 VCA prueba los receptáculos estándar para garantizar un cableado adecuado. Los indicadores de luz de neón dan una indicación positiva del estado del circuito. Esta unidad compacta se enchufa en cualquier receptáculo estándar de 3 cables / con conexión a tierra (circuitos de 110 a 125 V CA). Prueba seis condiciones de circuito: tierra abierta, neutro abierto, caliente abierto, inversión caliente / tierra inversa, inversión caliente / neutral inversa y cableado correcto.

• Prueba múltiples condiciones: tierra abierta, neutro abierto, caliente abierto, inversión caliente / tierra inversa, inversión caliente / neutral inversa y cableado correcto
• La sucesión de luces amarillas y rojas indica el estado del circuito o especifica errores de cableado
• Proporciona vistas fáciles de leer desde la parte superior, lateral e inferior del probador

También les dejo el manual en PDF de este producto...



[DJ T3]

75 Kilo Ohmios

circuitos de 110 a 125 V CA

Para quien lo quiera armar, solo tienen que duplicar la resistencia, es decir 150K Ohms para tensiones de 220Vca-240Vca...
