Señales para banco probador de ecu

[albertorigel]

Pues no sé si de 50K ó 100K. Le voy a probar con 100K en cada canal. A ver qué opina Papirrín.
Saludos.



[papirrin]

hay algo raro que no logro entender...

asi como esta el operacional con R1,R4 de 10K y R2,R5 de 100K deberia tener una ganacia de 11, osea que si el voltaje maximo de salida del androide es de 1Vpp la salida del amplificador seria de 11Vpp, no entiendo porque les da como maximo 2.5v en teoria la salida del androide seria 22mVpp...¿si le estan subiendo el volumen a todo al androide, osea con las teclas de volumen fisicas?

y para aumentar la ganancia el que se tiene que cambiar es la resistencia de 10K por un pote de 10K., en cuanto sea menor esa resistencia mayor sera la ganancia.

suban una foto por lo menos no?, no sean malas gentes...



[albertorigel]

Papirrín: O.K. Es que no sale 1V del android, sale menos, no recuerdo cuánto, con el volumen al máximo. Entonces cambio esas resistencias por los trimpot, muchas gracias. Fotos sí puedo subir fácilmente.

Aquí anexo el archivo con los canales: CKP en el derecho, CMP en el izquierdo, como se definió en un principio. Estaban cambiados.
Edito: creo que estoy mal, ya con calma y con el osciloscopio, veo que los archivos S40-2_C12 y S60-2_C12 están bien los canales, el que no está correcto es el S18-3_S16-1. Qué pena, una disculpa, favor de corroborar. Yo por contribuir y la estaba regando. Favor de revisar...
El control de volumen de la apk, sí está correcto, las prisas, la falta de pericia, no sé,

Señales de la apk a máximo volumen, en la aplicación y en el celular...
Voltaje: 333 mV.



[albertorigel]

Salida de la apk, señal S40-2_12 está O.K. Anexo la captura de pantalla.

Igualmente los canales están correctos en la S60-2_C12. Anexo pantallazo.

El que parece que sí tiene cambiados los canales, es la señal S18-3_S16-1. También anexo captura de pantalla. Le revisan, por favor, para no seguir regándola.

Lo que quedaría pendiente es cambiar los canales de la señal S18, si de verdad están al revés y agregar al amplificador los potenciómetros. Eso último lo hago el fin de semana y ya anexaré los resultados. Reitero mi disculpa

Entonces las señales que yo subí, con terminación A, están incorrectas. Ésas Sí están cambiadas en los canales, a como se habían definido en un principio. NO las tomen en cuenta. Una disculpa a todos...Saludos.



[papirrin]

pues segun veo si tienes 380mA de salida en tu androide, eso multiplicado por 11 son 4.1V de salida del operacional con la res de 10K y 100K.... asi que la Resistencia de 10K si debe ser menor.

y algo anda raro, o tu osciloscopio esta mal o tu androide esta mal, porque mete muchisimo ruido, en los que tengo no es tanto.

por otro lado he estado trabajando un poco con la tablet y el 18f4550 aqui pongo una imagen de lo que van a ser las señales de los pulsos de los pistones que emite la ecu.(yo estoy inyectando pulsos aleatorios con un generador de funciones)



[albertorigel]

El ruido que mete es por una de las puntas de prueba, que es muy corriente, baratita, pues, la que conecto en el canal dos. De todos modos, pues voy a calibrarlo. Saludos.



[papirrin]

Que opinan ¿se ve bonis?XD...



[papirrin]

sería como un generador de pulsos??

No, ese va a detectar los pulsos de los inyectores o de las bujias... no se, todavia no estudio bien como va a estar porque todavia no me queda muy claro que pulsos envia la ecu...

se ve muy buena la actualizacion que estas haciendo, el velocimetro es de adorno verdad?

Creo que no, hasta donde tengo entendido alguna ecus reciben los pulsos del velocimetro, no tengo idea para que pero mi auto asi es, sin el velocimetro hace cosas raras mi auto... tengo entendido que los odometros tiene un sensor hall.

tengo pensado generar todas las señales posibles.... pero como no se bien va poco a poco no es facil XD
mmm: no se como me gustaria que alguien de guadalajara participara en el tema y me mandara una ecu que tuviera de sobra para hacer mis pruebas )

¿cual se ve mejor para los instrumentos?



[papirrin]

voy a terminar haciendo un juego de video

creo que le sigo la proxima semana que voy a salir este fin... y claro que acepto el donativo en aras de la ciencia XD.



[papirrin]

consegui un contacto en colima y te lo envía por paquetaría a cobrar por 6 dolares y tiene demasiadas ecus segun el

¿a que te refieres? ¿me la venderia o nada mas los 6 dolares?,si es vendida pues como que no me interesa mucho esto casi lo hago por pasatiempo XD.



[manolowgarcia]

No he podido terminar el banco pero sigo pendiente de las señales ckp... te anexo una imagen de un probador de ecus para que te des una idea de el diseño de los sensores y actuadores. Trae una interfaz.



[albertorigel]

Anexo captura de pantalla con el voltaje que maneja el amplificador, ya con los trimpot instalados.



[albertorigel]

Impa1: 380 mV, aprox., los trimpot de 10k. En la página 14, está lo que te comento. Se cambiaron R1 y R4 por los trimpot.


No sé qué les parezca este circuito para capturar las señales de ckp y cmp para la computadora...Espero comentarios... Sería como para ahorrarse generar en audacity, o si no se tiene osciloscopio, en fin, a ver qué comentarios salen... Saludos.



[papirrin]

Por lo que te entiendo y entiendo de ese circuito no te sirve.

ese circuito "hace lo mismo" que el que puse con el operacional, pero es para enviar desde un programa de PC a la ECU, y lo que te entiendo que quieres es tomar la señal de los sensores y visualizarlas en un PC como lo harias con un osciloscipio ¿no? o ¿entendi mal que es lo que buscas?



[albertorigel]

Papirrín: sí, la idea es tomar las señales y verlas/reproducirlas como con un osciloscopio y usarlas después para excitar la pcm. ¿serviría de esa forma? Digo, para quien no tuviera un osciloscopio. Ese circuito salió del programa CRANKWHEEL, que comentábamos anteriormente.
No sé si viste el post donde te comento de la pcm que tengo y de las que puedo conseguir. Saludos.



[papirrin]

sí, la idea es tomar las señales y verlas/reproducirlas como con un osciloscopio y usarlas después para excitar la pcm. ¿serviría de esa forma? Digo, para quien no tuviera un osciloscopio. Ese circuito salió del programa CRANKWHEEL, que comentábamos anteriormente.

yo no creo que sirva asi...

confirmame si te entiendo bien, tu quieres prender el auto y poner unas sondas en los sensores, y pasarlo al pc y grabarlo con algun grabador de musica y despues reproducirlo con el crankwheel o programa similar?

si estoy bien, una mejor alternativa seria buscar en internet unas puntas para osciloscopio de pc, similar a este:

(obviamente ese no lo he probado pero puede que funcione y se necesitarian dos iguales para los dos canales).

No sé si viste el post donde te comento de la pcm que tengo y de las que puedo conseguir. Saludos.

no se a que mensaje te refieres.



[albertorigel]

Estoy acá en Guadalajara, ¿A dónde te llevo la ecu? Es donada, es de chevrolet 90 TBI, no la he banquedo para ver si sirve, me pueden prestar alguna que sí sirva, pero esa sería prestada, como te comento y se puede regresar hasta que la vayan a necesitar, o sea, se puede usar durante semanas o meses. Está quedando muy bien la máscara de la apk.
Saludos.

Ése es el mensaje que había posteado.
Saludos.



" yo no creo que sirva asi...

confirmame si te entiendo bien, tu quieres prender el auto y poner unas sondas en los sensores, y pasarlo al pc y grabarlo con algun grabador de musica y despues reproducirlo con el crankwheel o programa similar?"

Sí, efectivamente reproducirlo con el crankwheel o el ecuwave... Entonces, pues no sería opción...Gracias. Saludos.



[papirrin]

albertorigel dijo: Ver Mensaje
Estoy acá en Guadalajara, ¿A dónde te llevo la ecu? Es donada, es de chevrolet 90 TBI, no la he banquedo para ver si sirve, me pueden prestar alguna que sí sirva, pero esa sería prestada, como te comento y se puede regresar hasta que la vayan a necesitar, o sea, se puede usar durante semanas o meses. Está quedando muy bien la máscara de la apk.
Saludos.
Ése es el mensaje que había posteado.
Saludos.

Oh, si lo vi, pero no estoy seguro de como hacerle, miren yo si estoy interesado en hacer el simulador, yo vivo en Dolores Hidalgo Gto, y no tengo en inconveniente en pagar el envio y el regreso de cualquier ecu que nos pueda servir para seguir el proyecto, una opcion seria mandarla a ocurre por cobrar en estafeta que es la que llega aca y la regreso por el mismo medio.

Yo por lo pronto estoy haciendo el programa de la ecuwave en base a la informacion que me van proporcionando, en esta semana estaba haciendo las señales de los inyectores y bujias mediante en forma de osciloscopio pero no me agrado mucho puesto que la tablet no es lo suficientemente rapida para procesar la informacion de una manera descente, lo de los dibujitos de las bujias y de los inyectores no me agrada mucho puesto que parece como de preescolar, y estoy intentado que se visualice con unos iconos de leds que se ven descentes en cuanto lo tenga subo un video para que me den su opinion XD

saludos



[papirrin]

ok papirrin, vas a hacer el receptor de las señales de inyectores y bobinas en la tablet o vas a hacer un tipo de generador de señales?

mi intencion es hacer el receptor de señales en la tablet como las que aparecen aqui:

Ver el archivo adjunto 125197
(las bujias y los inyectores excepto que yo utilizare leds en lugar de los dibujitos de preescolar)

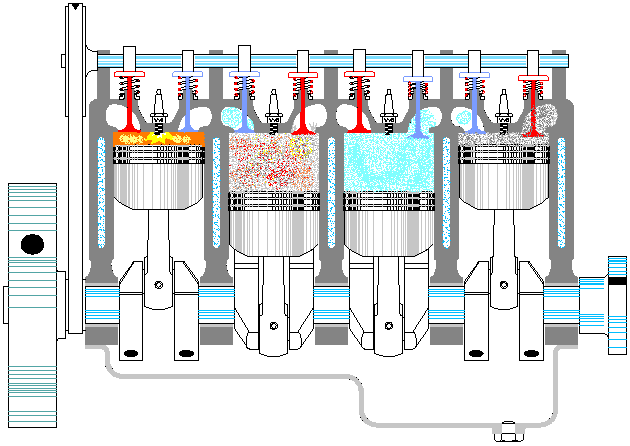

habia pensado hacer la simulacion completa tipo esto:

pero a posteriori. porque esta complejo.

para mi eso es lo mas dificil, despues ir agreagando las demás funciones, como el TPS, MAP, que esas son relativamente faciles.



[papirrin]

claro es como el que te pase yo de cea electronica, que te da el tiempo de inyeccio y el tiempo de chispa en tiempo real..

eso de tiempo real tengo mis dudas pero es posible dependiendo del hardware que utilizaron y el puerto si fue paralelo o USB (si fue USB es dificil que sea en tiempo real) y si la intención es hacerlo como esos.

no se que onda le puse el trimpot y me larga -3.5v los dos canales..

si te esta dando valores negativos esta mal conectado el operacional.
