Y con que tensión y uf de capacitor lo usas ?La verdad nunca medi los joules.Solo comparo la longitud de la chispa
con otros nucleos parecidos y con distintos bobinados.
Última edición por un moderador:
Follow along with the video below to see how to install our site as a web app on your home screen.
Nota: This feature currently requires accessing the site using the built-in Safari browser.
Y con que tensión y uf de capacitor lo usas ?La verdad nunca medi los joules.Solo comparo la longitud de la chispa
con otros nucleos parecidos y con distintos bobinados.
Con 220v o un poco mas y 20 uf generalmente.Aunque depende del circuito.y con que tensión y uf de capacitor lo usas ?
Yo estoy usando 20 o 25 uF a 400-420V , ya sea en alimentación a 220 V de la red o a 12 V.con 220v o un poco mas y 20 uf generalmente.Aunque depende del circuito.
Lo recomendable es 3 amperes por mm2 de sección, rinde mejor a baja frecuencia, los comerciales trabajan en promedio a 7 kHz.Hola tengo una consulta para un boyero de 120km que estoy Armando..
si bien funciona, quiero mejor la etapa del oscilador. Estoy haciendo el oscilador con núcleo de ferrite de fuentes viejas , un tip 41c y resistencias en base. Esto me esta andando bien aunque nose si es lo ideal.
25 vueltas en primario y 25 en aux .( las 2 anteriores en Alambre 0.30)
en el secundario estoy usando 500 vueltas 0.20.
Mi consulta es la siguiente. Que núcleo y alambres recomiendan para esto que sea ideal.?
algo que se consiga facil ?
y pueda usar para fabricar en serie sin tener que desarmar otras cosas.
no quiero caer en un oscilador por ne555 o alguna otro integrado, quiero que sea simple.
Da vueltas los alambres del secundario, la salida no es sinusoidal, si pones un osciloscopio en el bobinado primario te vas a dar cuenta qué cuando el transistor corta el pico llega a 55 voltios.Si ahora yo estoy usando el trafo de una fuente para el oscilador.
vi muchos usando los de flyback para los dos casos y quiero probar el rendimiento ahí.
La verdad es que en algunos casos haciendo todo igual baja el consumo y rinde mas el trafo .si hablamos de consumo es la mitad .
por eso busco algo en lo cual tenga datos y se consiga.
Otra consulta ... en el trafo de alta con flyback cual es la potencia maxima en cuanto a juleos o que podes sacar ?
digamos que no te quede chico el nucleo...
HolaLo recomendable es 3 amperes por mm2 de sección, rinde mejor a baja frecuencia, los comerciales trabajan en promedio a 7 kHz.
Da vueltas los alambres del secundario, la salida no es sinusoidal, si pones un osciloscopio en el bobinado primario te vas a dar cuenta qué cuando el transistor corta el pico llega a 55 voltios.
150 Mili amperes consume.Éste es el circuito de uno comercial publicado por mi en la página anterior, te vas a dar cuenta cuál es porque el secundario tiene una derivación para el circuito de disparo, es de 40 km. El ferrite es tipo cazoleta.
Yo estoy usando 20 o 25 uF a 400-420V , ya sea en alimentación a 220 V de la red o a 12 V.
Hola amigo Richard. Si si este viene bien sellado para que no derrame el aceite. Soy de Misiones Argentina.Hola. En resina de poliéster. O epóxica si. Pero así en aceite no. Debe estar muy bien sellado para no derramar nada. De dónde eres amigo?
Los equipos nuevos están saliendo sin núcleo (núcleo de aire). Tienen el integrado mc34064. Algo qué se consiga fácil cómo decís vos sería una fuente Boost dc dc y modificar la bobina, hacerla sin núcleo, respetar los milihenrios y sobre la misma bobinar el secundario para la tensión qué necesita.Hola tengo una consulta para un boyero de 120km que estoy Armando..
si bien funciona, quiero mejor la etapa del oscilador. Estoy haciendo el oscilador con núcleo de ferrite de fuentes viejas , un tip 41c y resistencias en base. Esto me esta andando bien aunque nose si es lo ideal.
25 vueltas en primario y 25 en aux .( las 2 anteriores en Alambre 0.30)
en el secundario estoy usando 500 vueltas 0.20.
Mi consulta es la siguiente. Que núcleo y alambres recomiendan para esto que sea ideal.?
algo que se consiga facil ?
y pueda usar para fabricar en serie sin tener que desarmar otras cosas.
no quiero caer en un oscilador por ne555 o alguna otro integrado, quiero que sea simple.
Los equipos nuevos están saliendo sin núcleo (núcleo de aire). Tienen el integrado mc34064. Algo qué se consiga fácil cómo decís vos sería una fuente Boost dc dc y modificar la bobina, hacerla sin núcleo, respetar los milihenrios y sobre la misma bobinar el secundario para la tensión qué necesita.
Los equipos nuevos están saliendo sin núcleo (núcleo de aire). Tienen el integrado mc34064. Algo qué se consiga fácil cómo decís vos sería una fuente Boost dc dc y modificar la bobina, hacerla sin núcleo, respetar los milihenrios y sobre la misma bobinar el secundario para la tensión qué necesita.
Buenas.

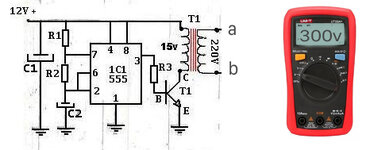

Estaba armando el circuito de Richard de 12V , hice las mediciones entre el punto a y b mediante el multímetro, midiendo voltaje en AC, resulta que en un instante el multímetro marco un voltaje de 300V.
El transformador hacia ruido de oscilación, pero de repente ese ruido disminuyo, y el voltaje marcado paso a 64volt.
Realice la medición con un osciloscopio en la pata 3, y obtuve una onda cuadrada cuyo frecuencia es de 174hz.
¿ Que puede ser el problema?. Ya cambie el 555 y me sigue dando 64volt
Ver el archivo adjunto 327417
Buenas.
Estaba armando el circuito de Richard de 12V , hice las mediciones entre el punto a y b mediante el multímetro, midiendo voltaje en AC, resulta que en un instante el multímetro marco un voltaje de 300V.
El transformador hacia ruido de oscilación, pero de repente ese ruido disminuyo, y el voltaje marcado paso a 64volt.
Realice la medición con un osciloscopio en la pata 3, y obtuve una onda cuadrada cuyo frecuencia es de 174hz.
¿ Que puede ser el problema?. Ya cambie el 555 y me sigue dando 64volt
Ver el archivo adjunto 327417
Es altamente probable que tu Transistor externo al CI555, se haya averiado. Deberias cambiarlo por otro.
En un intento de que este transistor no se vuelva a averiar,, te propongo que hagas esta modificación abajo, luego de cambiar el transistor.
Ese transistor, debería ser, alguno de estos que señalo abajo o semejante.

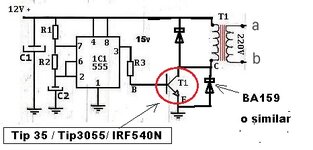

Los 2 diodos que deberías agregar, son del tipo "Rápido" no de los comunes. (1000 volt - 1 amper )
Esto es para evitar que la tensión de Colector del transistor, no supere la máxima permitida para este.
Asumo que eres un adulto y sabes de que se trata esto.
Una vez hecho el cambio y si el transformador no se ha dañado, esto debería volver a la vida si no cometes ningún error y los componentes reemplazados son los correctos.
Si el problema continua luego, podría tratarse de que el transformador se haya resentido o tenga espiras con pérdidas.
Asegura te, de que no tenga cargas en AB para estar seguros.
Saludos
Ver el archivo adjunto 327474
Estimado. El problema lo tenés en el trafo invertido, ese trafo tiene que tener consumo o se daña. El consumo lo tiene cuando está conectado al primario del trafo de alta, condensador etc. A menos que sea otra cosa. Te doy 100% seguridad que ese es el problema.. el circuito está calculado a 145hz. Con un trafo invertido de 24v genera 180 a la salida de alterna. Con uno de 15v. Genera 230v de alterna ..si solucionas comenta que estaba mal.. saludosBuenas.
Estaba armando el circuito de Richard de 12V , hice las mediciones entre el punto a y b mediante el multímetro, midiendo voltaje en AC, resulta que en un instante el multímetro marco un voltaje de 300V.
El transformador hacia ruido de oscilación, pero de repente ese ruido disminuyo, y el voltaje marcado paso a 64volt.
Realice la medición con un osciloscopio en la pata 3, y obtuve una onda cuadrada cuyo frecuencia es de 174hz.
¿ Que puede ser el problema?. Ya cambie el 555 y me sigue dando 64volt
Ver el archivo adjunto 327417
Hola, ahí hice los cambios, estoy utilizando un tip33C, los diodos son los mismo BA159. Sigue marcando el mismo voltaje en los puntos a , b 64 Volt (ac). El transistor calienta mucho. Probé el transformador fuera del circuito y midiendo da como tensión 16 Volt. Aclaro que el circuito cumple con lo pedido y las conexiones son correctas.
