Fotos de Amplificadores hechos en casa

Muy buenas noches, después de mucho tiempo de haber armado éste amplificador que es un clon del Rotel RB 1070 que está en éste mismo foro: https://www.forosdeelectronica.com/posts/812080/ , he retomado el trabajo y lo he terminado de montar en su gabinete.
El PCB es el diseñado por el señor Quercus, a quién aprovecho para saludar.
La verdad que tiene un muy buén sonido y muy buena potencia, de 130 + 130 W en 8 ohm.

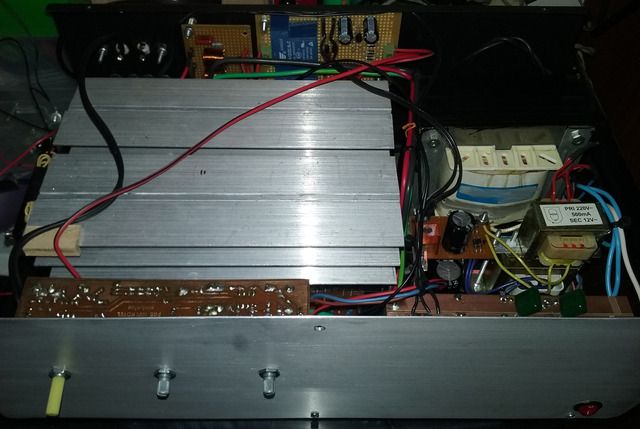

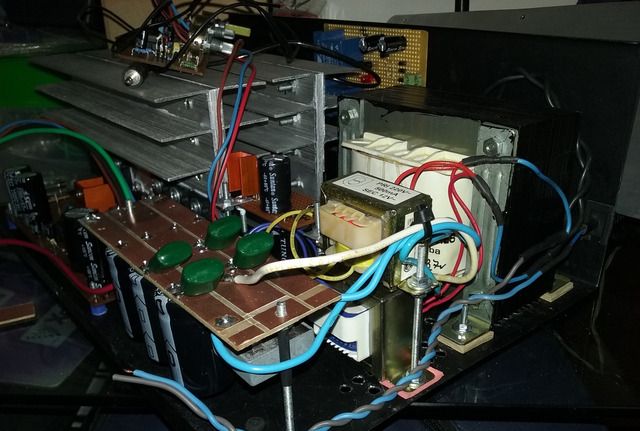

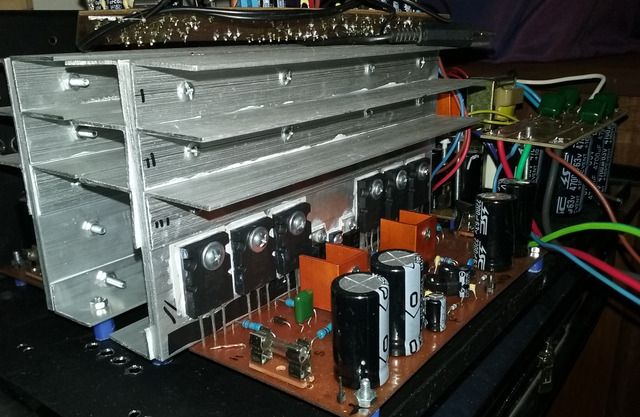

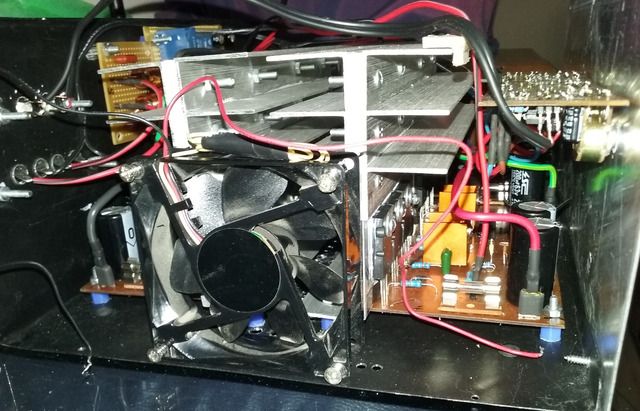

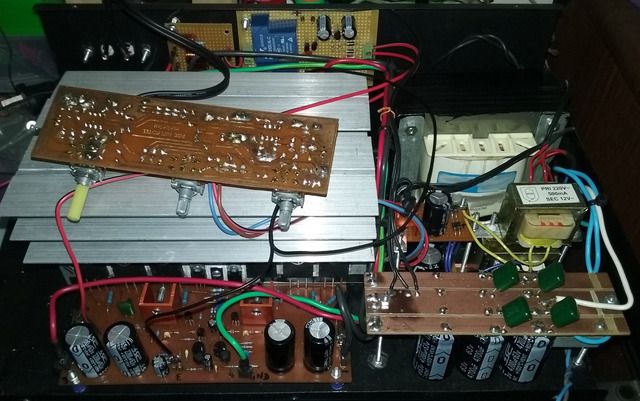

Todavía faltan algunos detalles pero ya está completamente funcional. Acá dejo algunas fotos (se reciben críticas :))











Estos link son para poder ampliar las imagenes:

http://s1156.photobucket.com/user/guillecba/media/20160420_195055.jpg.html
http://s1156.photobucket.com/user/guillecba/media/20160411_221823.jpg.html
http://s1156.photobucket.com/user/guillecba/media/20160411_221552.jpg.html
http://s1156.photobucket.com/user/guillecba/media/20160422_190833.jpg.html
http://s1156.photobucket.com/user/guillecba/media/20160422_190921.jpg.html

Saludos!



Última edición:
Te felicito Guillecba, me gusto mucho ese armado de disipadores, lo que demuestra que cuando se quiere hacer algo no existen impedimentos.

Gracias Sergio, por acá los disipadores están demasiado caros y dificil de conseguir de la medida adecuada, por eso tuve que recurrir a armarlo con perfiles de aluminio aunque debería haber usado una lámina central de mayor grosor, pero por el momento va bién.
Saludos!

http://<a href=http://s1156.photobucket.com/user/guillecba/media/20160420_195055.jpg.html target=_blank>[URL]http://i1156.photobucket.com/albums/p564/guillecba/20160420_195055.jpg[/URL]Muy buenas noches, después de mucho tiempo de haber armado éste amplificador que es un clon del Rotel RB 1070 que está en éste mismo foro:[I] [url]https://www.forosdeelectronica.com/posts/812080/[/url] [/I], he retomado el trabajo y lo he terminado de montar en su gabinete.
El PCB es el diseñado por el señor Quercus, a quién aprovecho para saludar.
La verdad que tiene un muy buén sonido y muy buena potencia, de 130 + 130 W en 8 ohm.
Todavía faltan algunos detalles pero ya está completamente funcional. Acá dejo algunas fotos (se reciben críticas :))
[/quote]
Hola guillecba, que buena pinta tiene eso.
Mis felicitaciones, especialmente por los radiadores caseros, desgraciadamente, sé de que hablo.
No creo que tengas problemas de temperatura, por mucho que le exijas tal como están diseñados, con ventilador además.
El amplificador una vez ajustado, calienta poco, es muy estable y con mucha calidad de sonido.
Espero que tengas unos buenos altavoces para escucharlo.
A disfrutarlo.

Buenas noches amigos les comparto aquí imágenes de mi Amplificador clase "D" de 150Watts RMS por canal (300W RMS en total) con el TDA8950 Alimentado por una SMPS en el mismo PCB a +/-45V y 4Amp :D
También subí un vídeo demostrativo, Disculpen por la distorsión producida por el micrófono del teléfono :rolleyes:

La ultima imagen es de un futuro amplificador de 500W RMS x 2 canales Clase D



Adjuntos

  • 20160305_210616.jpg
    81.3 KB · Visitas: 253
  • 20160305_210624.jpg
    64.2 KB · Visitas: 258
  • 20160423_234701.jpg
    61.4 KB · Visitas: 229
  • 20160423_234755.jpg
    87 KB · Visitas: 218
  • 20160423_234848.jpg
    57.5 KB · Visitas: 198
  • 20160427_193142.jpg
    70.4 KB · Visitas: 215
Última edición:
Hola a todos.

Posteo mi amplificador terminado hace unas semanas, después de casi un año de construirlo solo en ratos libres me quedo muy satisfecho con el resultado.

Resumo a continuación las características del ampli:

- Estéreo, 2x50W (TDA7293) con parlantes de 8 ohm.
- 1 entrada de micrófono con control de agudos y graves.
- 1 entrada de micrófono con control de agudos y graves y efecto de retardo (PT2399).
- 1 entrada de linea RCA simple con control de volumen.
- 1 entrada de linea RCA con control de volumen, agudos y graves (AN5836).

En cuanto al desempeño, desde hace algunos años he implementado los TDA7294 y TDA7293 y me han gustado mucho la calidad, la facilidad de armar y el precio. Con un buen disipador, un ventiladorcillo de ayuda y los correctos cuidados y procedimientos a la hora de ensamblarlos al disipador y a la PCB se mantiene muy estable la temperatura y se tienen muy buenos resultados.
Ademas TDA7293 y 94 cuentan con función mute/standby de facil implementacion, lo que ayuda mucho a eliminar el ruido "pop" y "click" al encendido del ampli.

Para los microfonos la preamplificacion de la señal y el control de tonos fue a base amplificadores operacionales (TL072). Los circuitos implementados son básicos, pero con sus consideraciones técnicas necesarias para evitar en la medida de lo posible la mayor cantidad de ruido.

El efecto de retardo con PT2399 tiene muy buena calidad y con la selección a modo de componentes que se sugieren en del datsheet del mismo se obtienen rango de efectos muy interesantes, no presenta ruidos y queda un PCB compacto.

En el control de tonos y volumen de la entrada de linea, el AN5836 es muy sencillo de implementar y queda una PCB muy compacta, es estéreo, funciona con control por tension DC, por lo que con potes sencillos basta y la calidad de sonido es buena, sin ruidos e interferencias mayores.

Finalmente todas las entradas (circuitos) de señal audio fueron concentradas en un circuito mezclador maestro a base de un solo amplificador operacional.

Y pues agrego fotos del Ampli, y solo me resta también agradecer a esta red de electrónicos y pues mucho de lo he consultado en este foro fue implementado durante la elaboración de este proyecto.

En un dias espero subir diagramas y algunos de los PCB que implemente.

Saludos a Todos.


Adjuntos

  • 20160529_225228.jpg
    56.1 KB · Visitas: 154
  • 20160529_225219.jpg
    49.5 KB · Visitas: 166
  • 20160529_222921.jpg
    56.3 KB · Visitas: 154
  • 20160529_222611.jpg
    103.9 KB · Visitas: 164
  • 20160529_222629.jpg
    90.3 KB · Visitas: 167
  • 20160529_222643.jpg
    126.1 KB · Visitas: 158
  • 20160529_222741.jpg
    89.8 KB · Visitas: 141
  • 20160529_222757.jpg
    99.3 KB · Visitas: 128
  • 20160529_222729.jpg
    117.3 KB · Visitas: 125
Buenas tardes Aldhos, te quedo muy bien y asi como lo describes me da la impresion que lo vas a usar en alguna rockola, al menos tiene todo para funcionar en rockola.

Hola nuevamente, Gracias. Y pues no precisamente lo usare para rockola, y pues si funcionaria bien en una. El uso es mas bien para una pequeña fiesta, reunion y pues para animar o si organiza un karaoke pues es la finalidad de las dos entradas para micros. También lo pense para algun instrumento de hecho si te fijas en una de las fotos del ampli se alcanza haber atras una pequeña parte de las "patas" de una base de un teclado-sintetizador, la verdad probé el ampli con el teclado y se oye también muy bien =).

Pues complemento al post anterior, este es otro ampli que arme hace 3 años. Mas pequeño que el del pos anterior, lo utilizo mas para la computadora, lo describo a continuación:

- Estereo 2.1, 2x15W (TDA2030) en 8 ohm y 1x20W (TDA2050) para un Subwoofer de 6 ohm.
- Filtro PasaBajos de 2do. orden para el ampli del sobwoofer.
- 1 entrada de linea con control de volumen.
- Reproductor MP3 con entrada USB, Slot SD, Bluetooth, Radio FM, entrada de linea y control remoto.

El reproductor mp3 es un gadget chino que en mi opinión tiene buena calidad, lo único malo es que la entrada de linea de este no se puede ecualizar con el mismo reproductor, cosa que si se puede con la función bluetooth. Con la función bluetooth siempre introduce un muy ligero ruido que no pude eliminar, es casi imperceptible.

A pesar de que no le puse ventilación forzada los disipadores mostrados en las fotos han servido sin problemas para el uso continuo y todo volumen de este ampli =).

Las salidas que tiene en la parte trasera es para conectar otro amplificador en paralelo con este y así aprovechar el reproductor que tiene y el la salida pasabajos filtrada.


Adjuntos

  • 20160525_004652.jpg
    87.5 KB · Visitas: 145
  • 20160525_004733.jpg
    161.5 KB · Visitas: 132
  • 20160525_004853.jpg
    169.4 KB · Visitas: 151
  • 20160525_004900.jpg
    127.9 KB · Visitas: 142
  • 20160525_005000.jpg
    153.5 KB · Visitas: 125
Hola gente, bueno este ampli. anteriormente lo habia armado en un gabinete de madera todo desprolijo xd pero los otros días en un canasto me encontre una fuente de pc que no funcionaba y aproveche su gabinete para usarlo con el ampli. :LOL: y quedo como tal :D me ha costado un poquito pasarlo :D.





Se trata del integrado TDA7377 que arme en puente para obtener los 30+30w 4ohm con control de tonos graves y agudos hecho con un op amp dbl324 hace meses atrás que está aca en el foro.

Alimentación: 12~18v (20v) máx.
Potencia: 2x30w 4ohm, 2x15w 8ohm.

Le agrege un cooler ya que el que tenía estaba roto.

Saludos.

hola amigo craysound, perdonad la tardansa aqui subo imagenes del ces 741 muy buen aplificador.gracias al amigo forero que lo subio. :D


Adjuntos

  • Ces_751[1].jpg
    96.4 KB · Visitas: 148
  • Ces741-2[1].jpg
    103.9 KB · Visitas: 124
  • Ces741-3[1].jpg
    103.4 KB · Visitas: 106
Buenos días a todos

Mi último amplificador de clase A es un 2x15W con una calidad de sonido somptieuse.
Un gran agradecimiento a su diseñador Fab.

;)


Adjuntos

  • Etape fabrication.jpg
    Etape fabrication.jpg
    126.2 KB · Visitas: 237
  • SAM_2456.JPG
    100 KB · Visitas: 217
  • SAM_2452.JPG
    63 KB · Visitas: 184
No hay problema, pero está en francés.

Aquí está el enlace para el diseño de este amplificador:
http://www.quebecdiy.net/t649-amplificateur-ussa-15w-conception

Aquí está el enlace a mi amplificador:
http://www.quebecdiy.net/t788-ussa-1-15w-de-grand-son

Aquí está el enlace de este amplificador hecha por otra persona:
http://www.quebecdiy.net/t712-amplificateur-ussa-dans-le-ventre-de-la-bete-construction-par-pinnocchio

última versión de este amplificador:
http://www.quebecdiy.net/t776-amplificateur-ussa-4-hybride-entre-version-1-et-3-conception


Mi último logro para un amigo sobre la base de un viejo esquema de treinta años, un NE5532 basado preamplificador y un TDA2310 para la etapa lineal.
La calidad del sonido es excelente.

;)


Adjuntos

  • SAM_2556.JPG
    134.8 KB · Visitas: 322
  • SAM_2565.JPG
    54.6 KB · Visitas: 256
Última edición:
No hay problema, pero está en francés.

Aquí está el enlace para el diseño de este amplificador:
http://www.quebecdiy.net/t649-amplificateur-ussa-15w-conception

Aquí está el enlace a mi amplificador:
http://www.quebecdiy.net/t788-ussa-1-15w-de-grand-son

Aquí está el enlace de este amplificador hecha por otra persona:
http://www.quebecdiy.net/t712-amplificateur-ussa-dans-le-ventre-de-la-bete-construction-par-pinnocchio

última versión de este amplificador:
http://www.quebecdiy.net/t776-amplificateur-ussa-4-hybride-entre-version-1-et-3-conception


Mi último logro para un amigo sobre la base de un viejo esquema de treinta años, un NE5532 basado preamplificador y un TDA2310 para la etapa lineal.
La calidad del sonido es excelente.

;)

Sube por favor los datos al foro para que la información no se pierda y este a la mano de todos los compañeros :apreton: (y)

Que tal Compañeros.

Después mucho tiempo sin realizar un proyecto, Me decidi hacer Este pequeño proyecto.

Recientemente adquirí una TV LCD, pero como ya es bien conocido por sus reducidas dimensiones no traen integrado un buen audio y suenan feo :eek:hno:
Asi que opte por hacerle un pequeño amplificador de buena calidad, el cual esta constituido por un LM1876 para los medios y Un LM3886 para el Subwoofer.

Aun no me decido que parlantes usar pero por lo pronto les dejo un avance del proyecto:

Saludos.

Que tal Compañeros.

Después mucho tiempo sin realizar un proyecto, Me decidi hacer Este pequeño proyecto.

Recientemente adquirí una TV LCD, pero como ya es bien conocido por sus reducidas dimensiones no traen integrado un buen audio y suenan feo :eek:hno:
Asi que opte por hacerle un pequeño amplificador de buena calidad, el cual esta constituido por un LM1876 para los medios y Un LM3886 para el Subwoofer.

Aun no me decido que parlantes usar pero por lo pronto les dejo un avance del proyecto:
Ver el archivo adjunto 145034
Ver el archivo adjunto 145035

Saludos.

Una hermosura como te va quedando amigo osk_rin (y)

project16 amigo me podría decir si este amplificador es de clase A pura ?
Vaya, no vi el punto!
Todo depende de la polarización que se da de acuerdo con el fregadero, con 1A estaba a punto de 10W en la clase A, la mía es empujado a 1.2A y tengo una docena de vatios en la clase A y creo que es posible sesgo de pura clase A.
Pero todavía suyo para decir que el sonido de este amplificador es una fiesta para los oídos.
