Fotos de Amplificadores hechos en casa

[juancanext]

estas son de un ab ladelec con ciertas modificaciones y 6 transistores por canal.
aun esta en fase constructiva .
el ucd esta muy bueno , el mio aun no logro hacerlo funcionar sin ruidos raros.



[Juan Jose]

Felicitaiones a todos por sus proyectos concluidos

La verdad que da gusto pertenecer a esta comunidad.

cordiales saludos

Juan Jose



[Tacatomon]

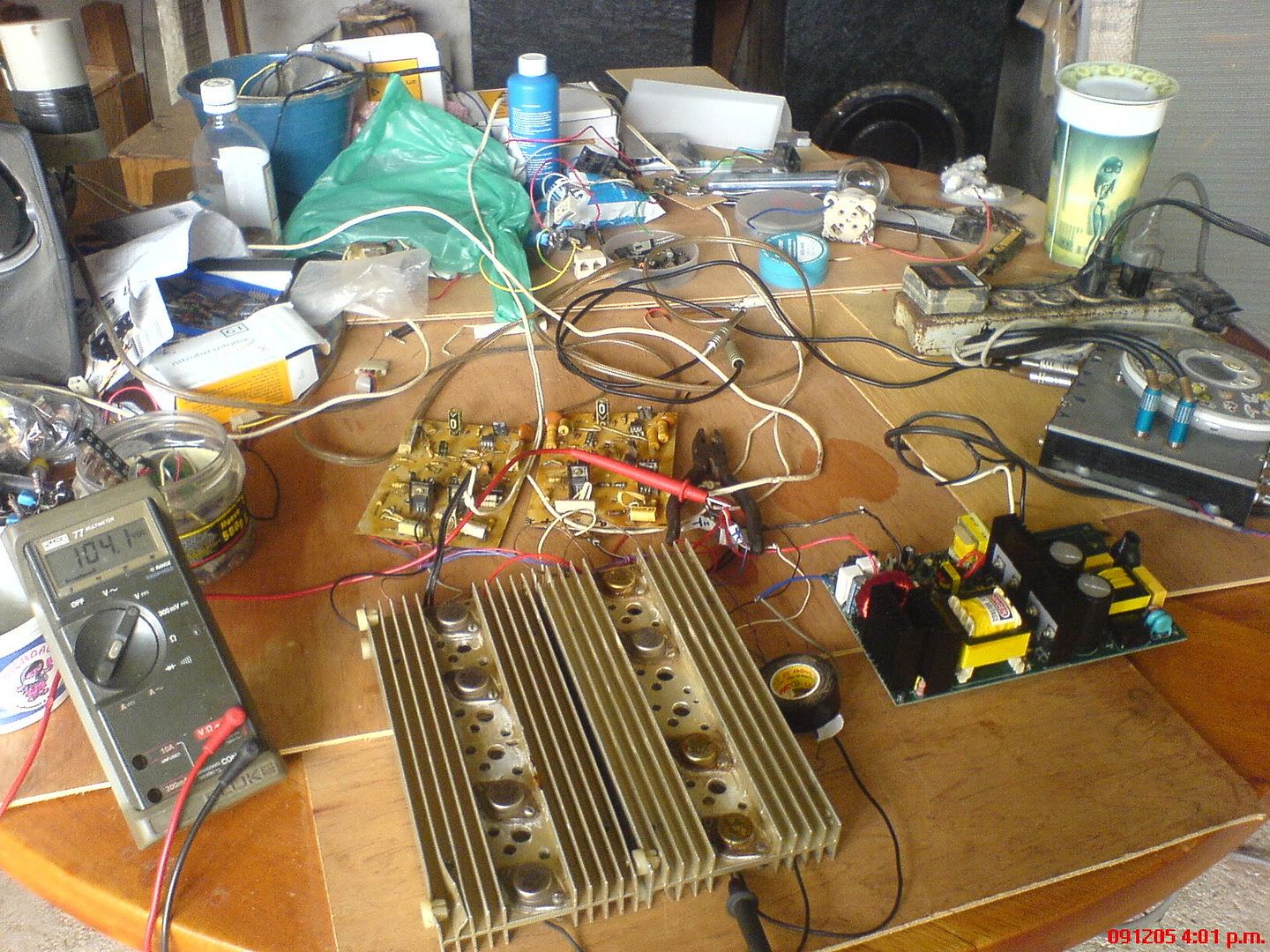

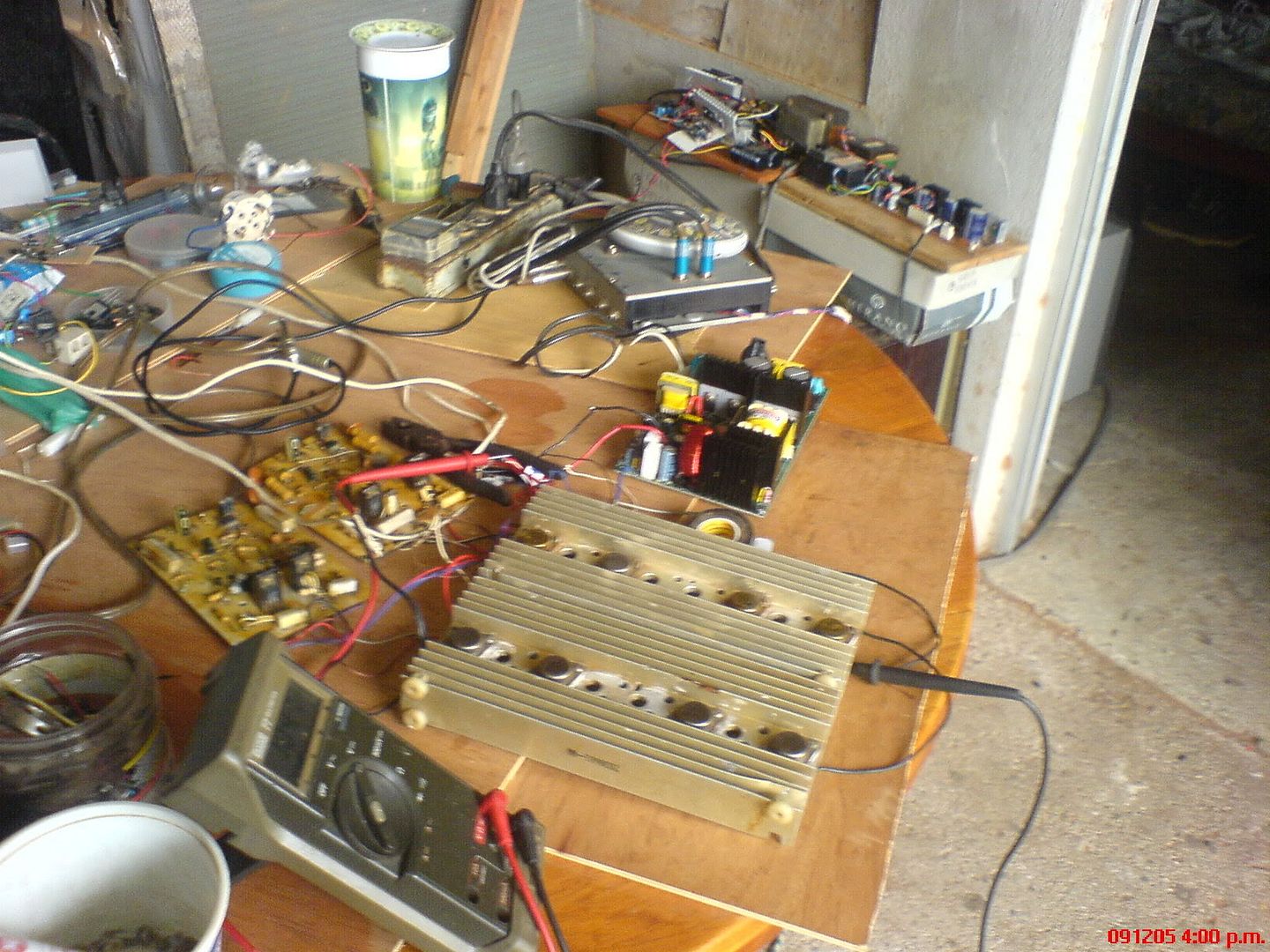

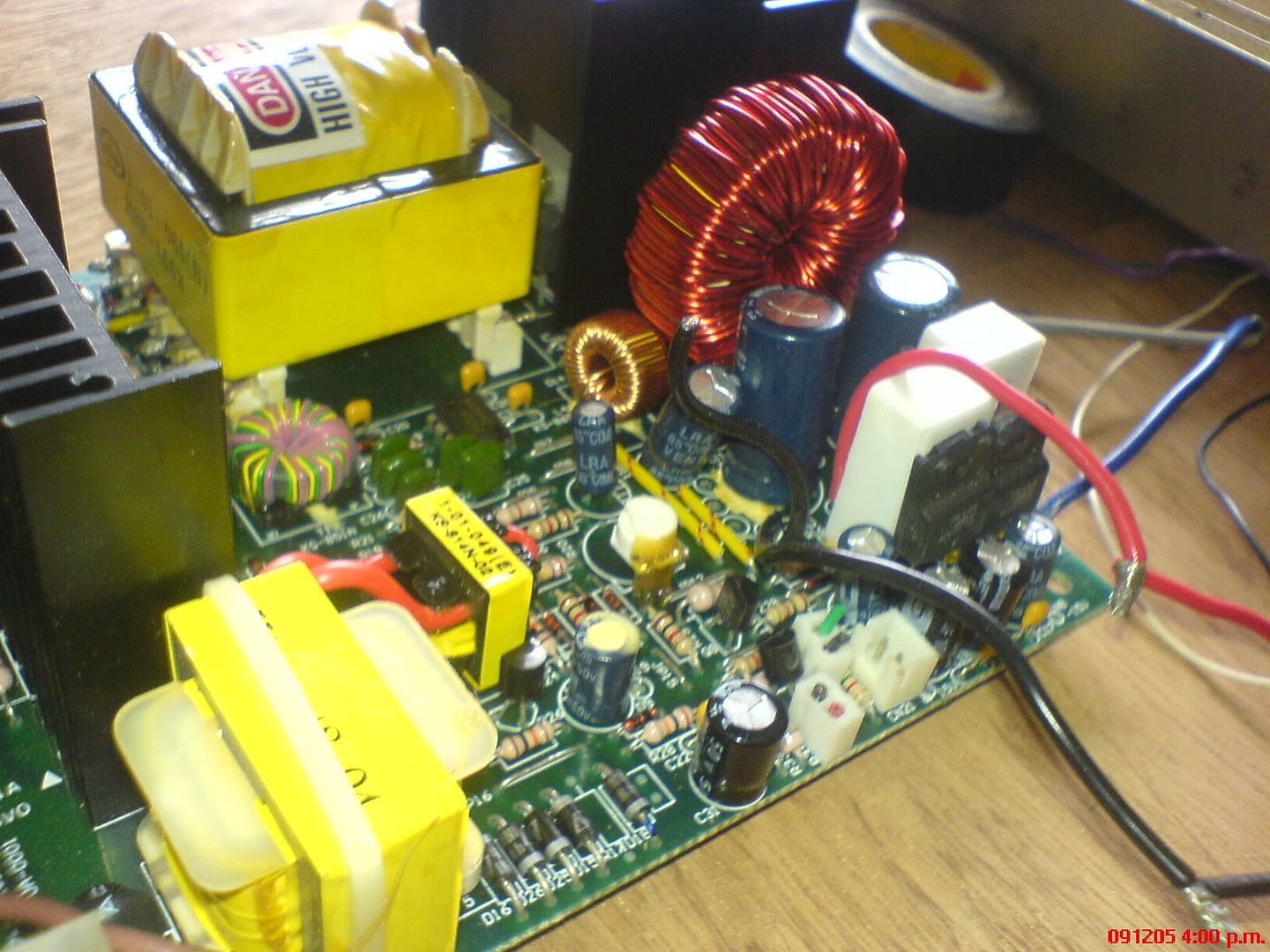

Las fotos de la fuente Switching que me regalaron, en combinación con el amplificador Clase D de Ejtagle es algo maravilloso

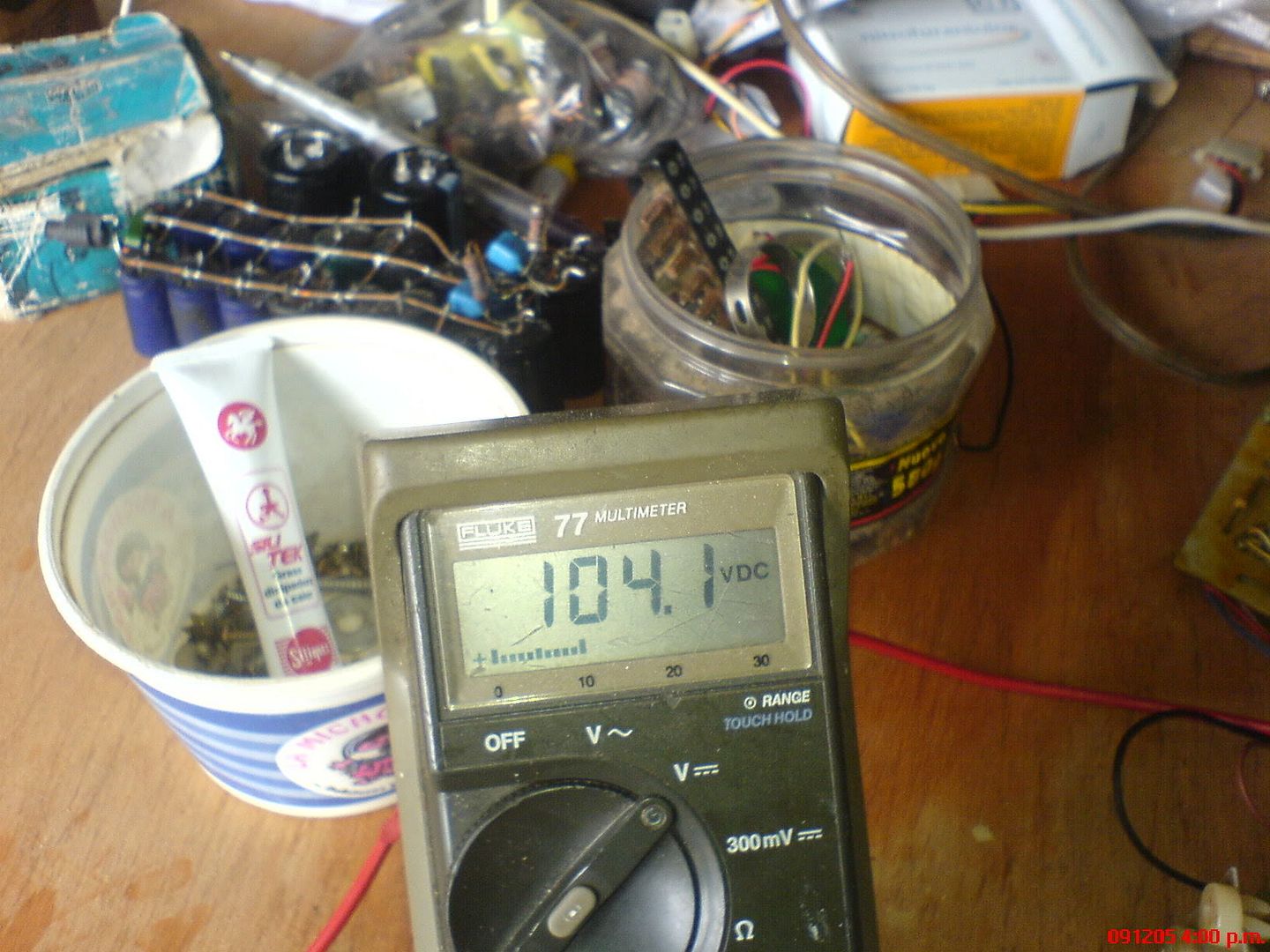

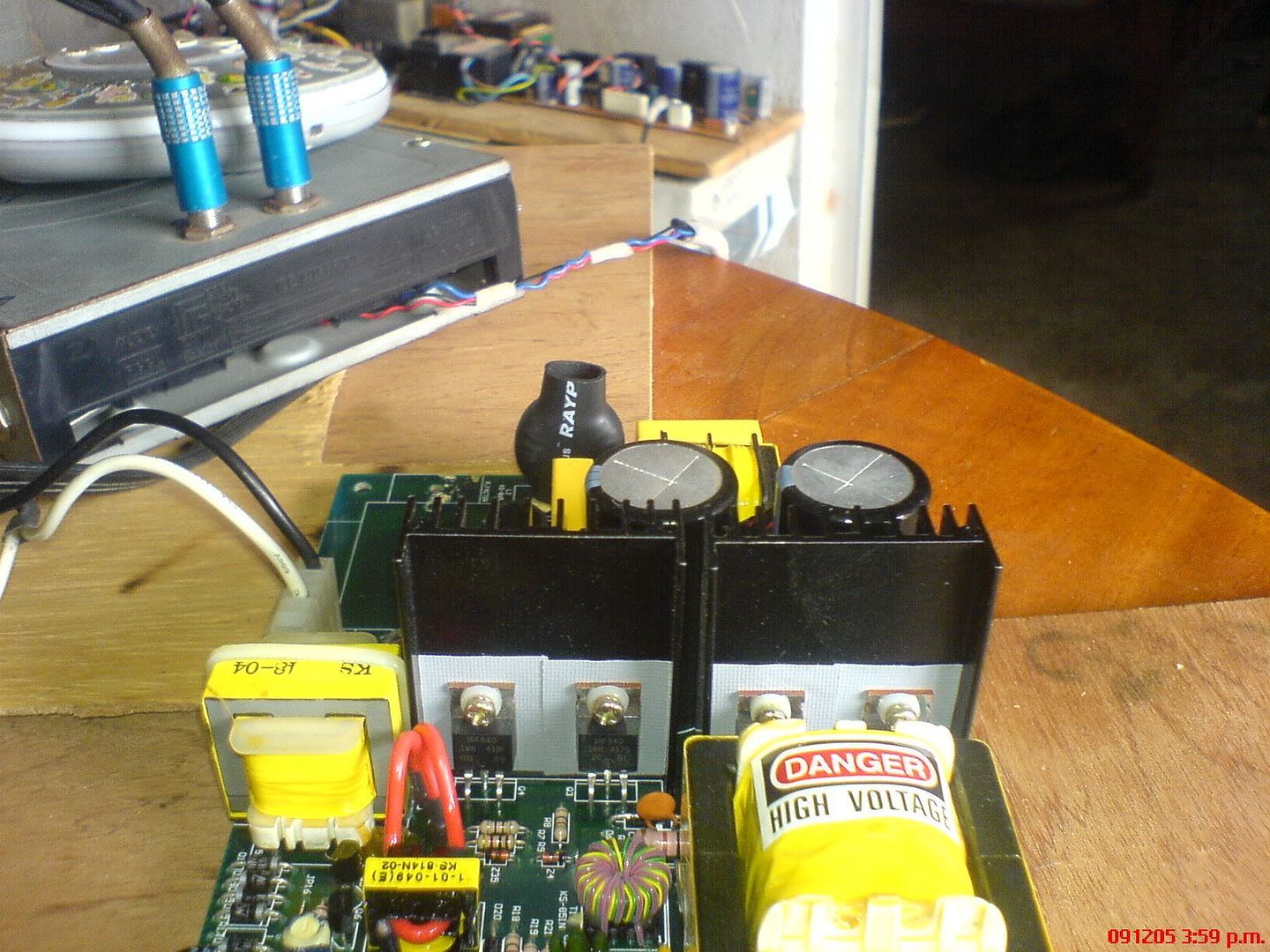

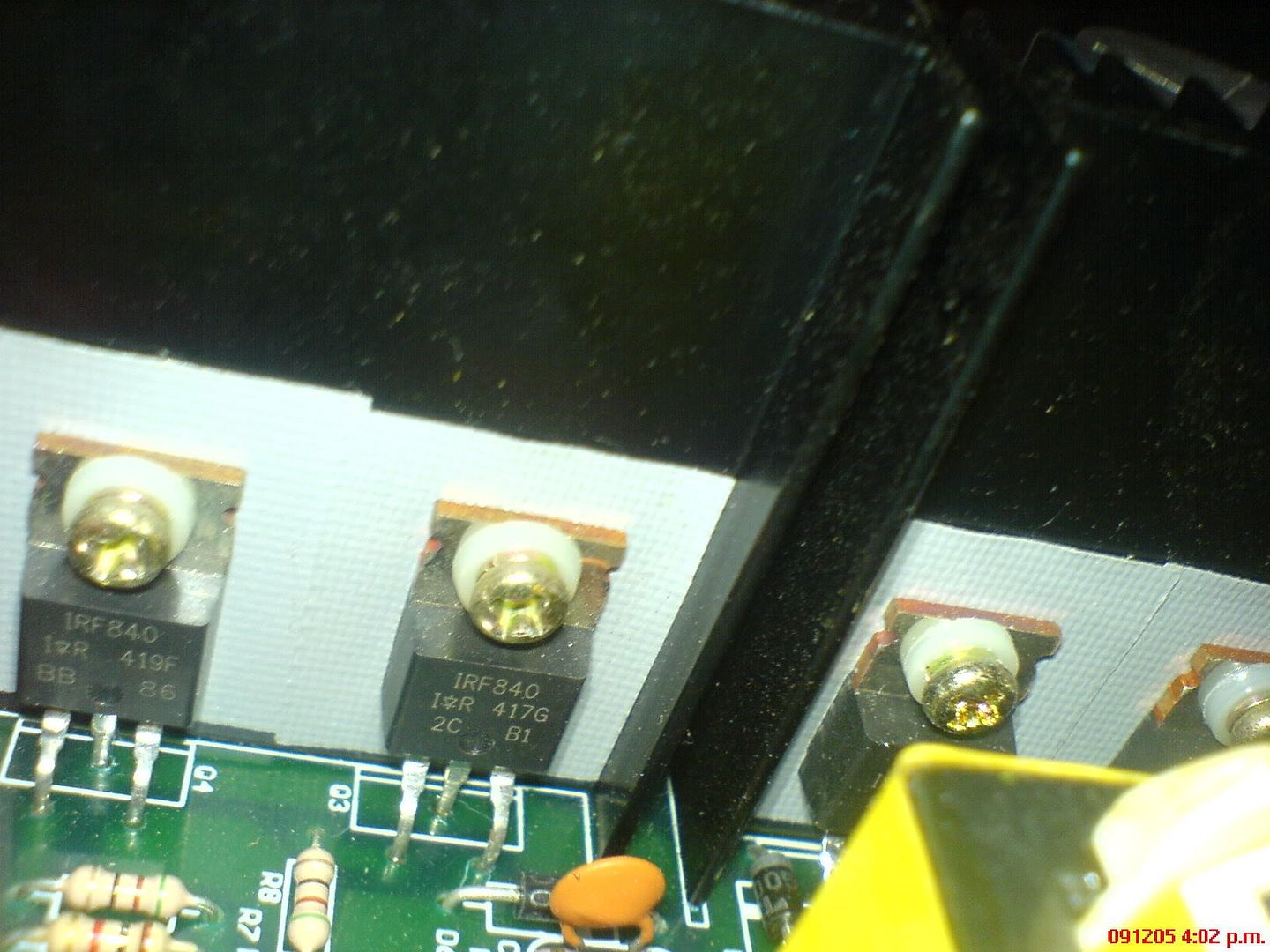

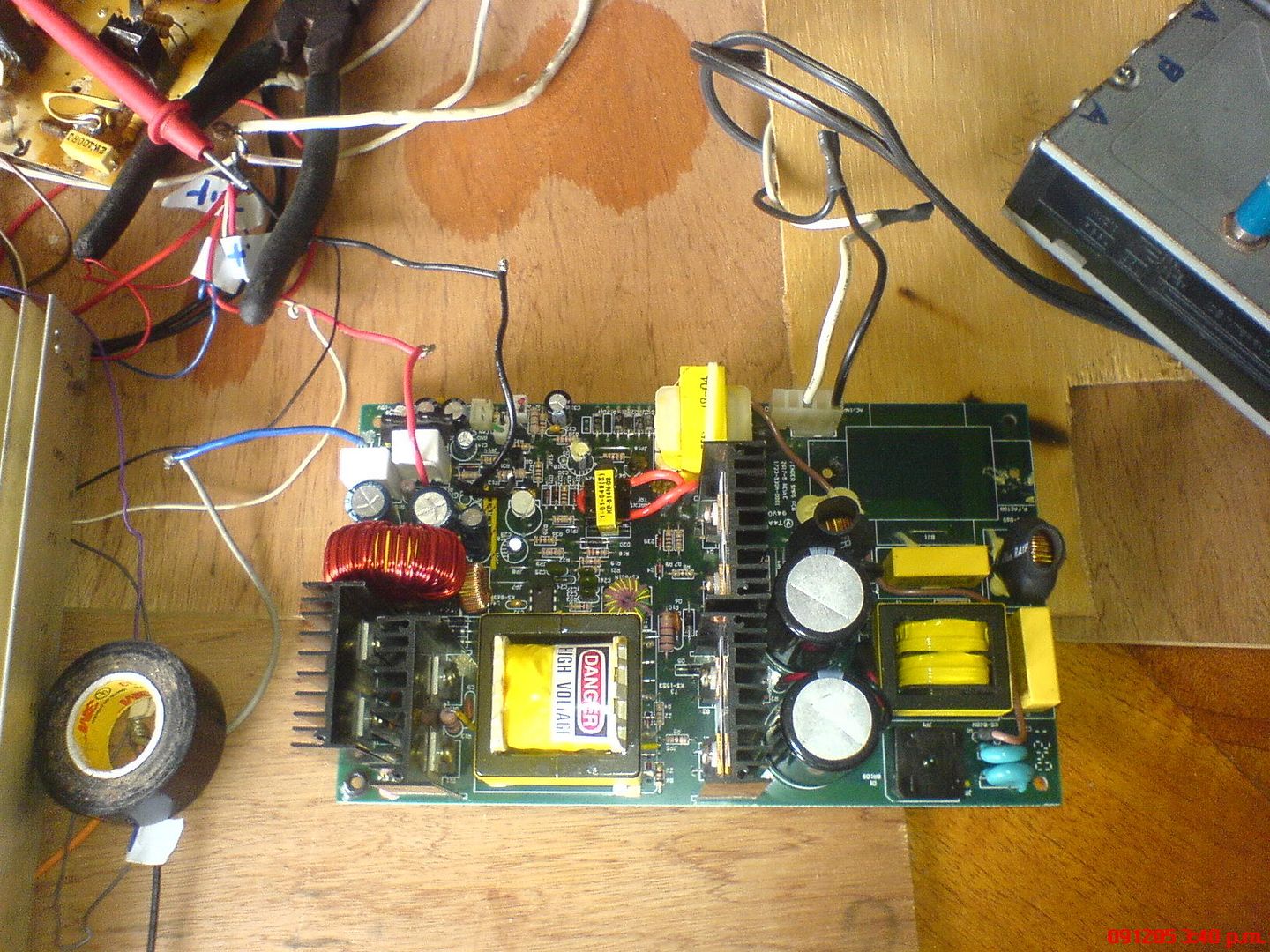

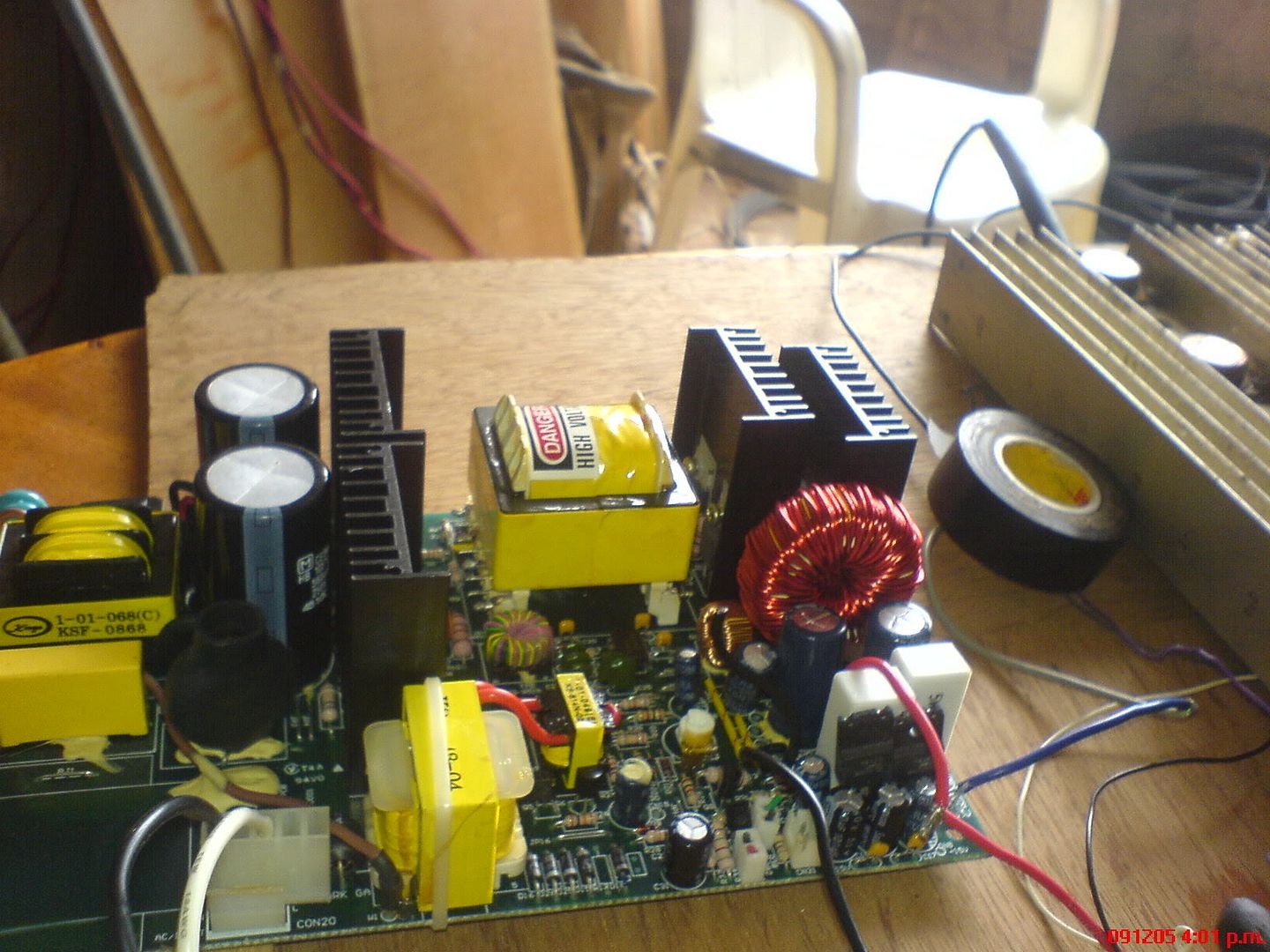

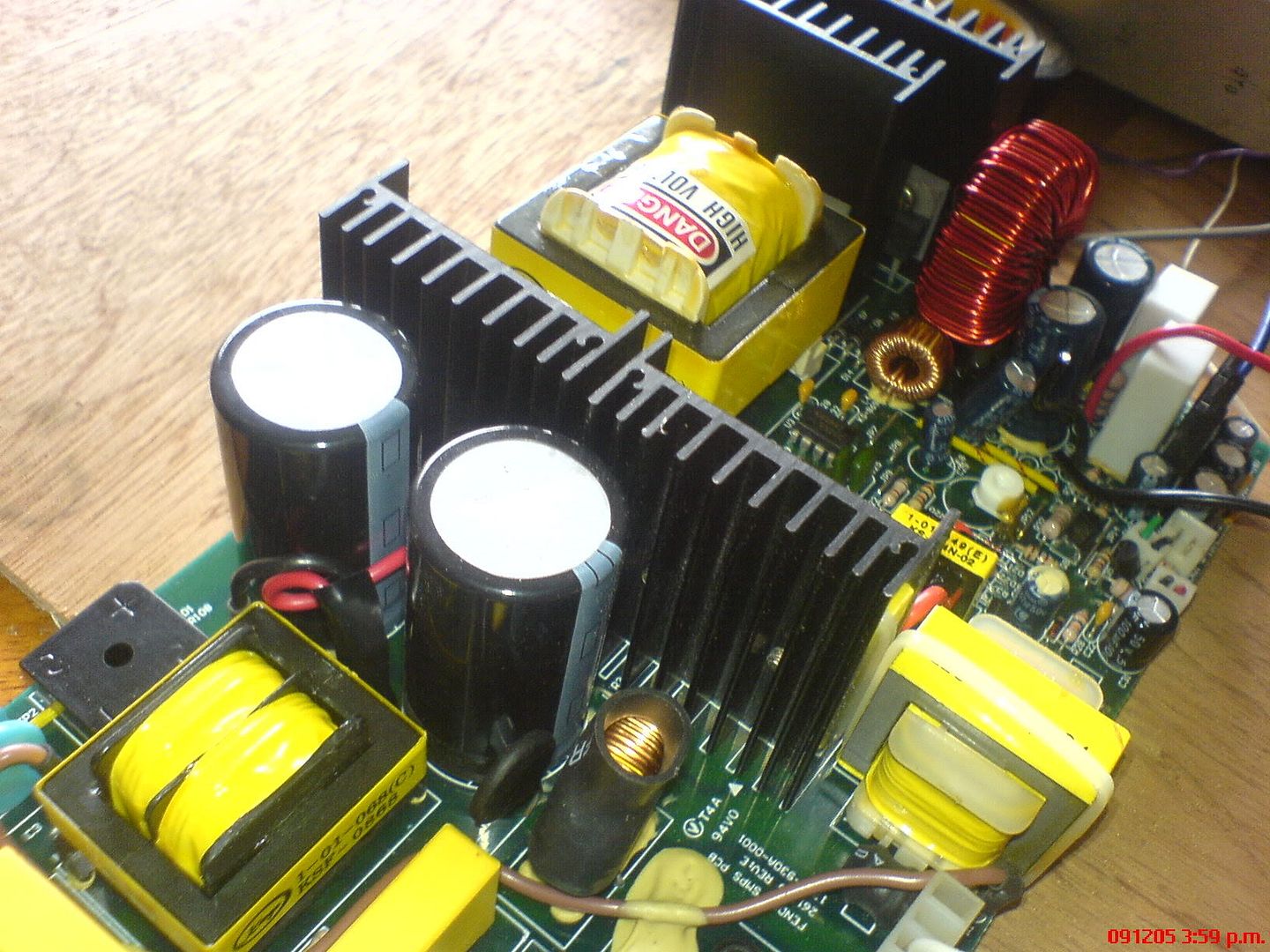

La fuente es de marca Fender, no se de que amplificador y no necesitaba mucho para echarla a andar, solo un transistor desoldado y listo. Calculo yo que es de unos 500W, ya que levanta al el amplificador de la foto en estéreo que a 4 ohms proporciona 250W rms. Es toda una pequeña bestia.

Saludos a todos!!!



[Helminto G.]

ya me dan ganas de ver la bestiecita engabinetada, te tienes que lucir tacatomon, se lo merece!!!



[Tacatomon]

Pues ahora faltaría lo que es hacer su hermano gemelo tanto del amplificador IR2110 y de la fuente. Tendré que conseguir otra, ya veré de donde. Y pues esto se va a llevar su tiempo en lo que encuentro un gabinete mas o menos bien.

Gracias a Ejtagle por tremendo aportazo de amplificador y al foro en general.

Saludos!!!

PD: No hay nada mejor para probar un amplificador Recién hecho que una buena Salsa Colombiana.!!!



[Helminto G.]

No hay nada mejor para probar un amplificador Recién hecho que una buena Salsa Colombiana.!!!

a pesar de que no me agrada el genero debo admitirlo



[juanma]

Buenas, dejo las imagenes del amplificador para auriculares, junto con la fuente.
Solo son las entrañas, falta el gabinete, que por estos lados no consigo ninguno esteticamente bueno, asi que espero terminar con la facultad para empezar a hacerlo, con iguales medidas al DVD, asi queda todo modular.

El ampli esta basado en uno de SIliconChip/Elliot. En su momento probe uno sin realimentacion global... pero no note diferencias (pero si comparado con un amplificador de potencia).

Saludos



[Tacatomon]

Buenas, dejo las imagenes del amplificador para auriculares, junto con la fuente.
Solo son las entrañas, falta el gabinete, que por estos lados no consigo ninguno esteticamente bueno, asi que espero terminar con la facultad para empezar a hacerlo, con iguales medidas al DVD, asi queda todo modular.

El ampli esta basado en uno de SIliconChip/Elliot. En su momento probe uno sin realimentacion global... pero no note diferencias (pero si comparado con un amplificador de potencia).

Saludos

Buenisimo Amplificador, ha de ser una maravilla oir de nuevo esos CD´s y DVD´s con semejjante bicho.!!!

Enhorabueno por el exito en tu proyecto

Saludos!!!



[zeta_bola_1]

para usar ese ampli deben de ser unos bueeeenos auriculares

saludos



[Juan Jose]

Hola a todods. Bueno aca terminado y probado un amplificador integrado a base de LM3886 alimentado con una fuente de un equipo de audio destuido. En una placa del amplificador est el puente de diodos y en la otra un pequeño rele que hace las veces de MUTE ya que la plaqueta tiene esa posibilidad.
La alimentacion es de 25 vcc simetricos porque el empleo es con bafles de 4 ohms (a esa tension tira máximo 50 w rms por canal).
En el video se puede ver el comportamiento con musica y cada cuadrado de la pantalla del osciloscopio corresponde a 5 colts por lo que se generan picos de 20 Vpp que cuentas mediante registra los 50 watts.

Lo complemente con un par de vumetros a base de LM3916 y queda pendiente un pre con control de tonos a base de LM....

bien podriamos llamar este proyecto el LM_AMPLI no?

Buenos saludos a todos y buenos proyectos.

http://www.youtube.com/watch?v=9TKK2NRYjZg

juan jose



[Tacatomon]

Excelente Juan José, Esos integrados siempre me han gustado como para montar, y parece que trabajan muy bien.

Enhorabuena por tu proyecto.

Saludos!!!



[Helminto G.]

(je je me recordo un albur) chiquito y rendidor



[andres05]

muy bien trabajado compañero
felicitaciones



[mnicolau]

Muy bueno juan! Andan bárbaro esos ICs.. no te olvides de mostrar el ampli completo terminado!

Saludos



[Juan Jose]

Gracias a todos. Si cuando lo tenga terminado subo fotos del gabinete completo.

En realidad va a ser parte de una pequeña consolita 4 canales con monitor, tapa de chapa y laterales de madera, un poco vintage pero esta en desarrollo todavia.

un saludo cordial

Juan jose



[Cacho]

Bueno, si el principio se ve así de bien, quiero ver la consola entera. Pinta para algo liiiiiiiindo.

Saludos



[Luis1342]

Magnifico Juan José,esas PCB estan bien pequeñas,ademas de que me gustaron mucho tus vumetros,que bien.
vaya que si son buenos esos LM3886
gracias por tus fotos y el video buenisimo y eso que con las camaras digitales si se pierden los graves,tus woofer xplod se escuchan muy bieeen
mucha suerte en los proyectos
saludos!!



[MFK08]

Felicidades jj se ve barbaro y suerte que te funciono eso integrados yo probe con 3 y ninguno quiso funcionar..sospecho que eran truchos...algun dia volvere a probar con ellos jaja



[juancanext]

les dejo un video de este amplificador basado e n dos tda7294 , suena bastante bien, esta pensado para espectaculos publicos ( dentro del rango de potencia de los tda ) usa una fuente switching con transformador reciclado de fuente de pc y 6 irfz44. la potencia es bastante buena solo limitada probablemente por la fuente, que sospecho no da todo lo que piden los tda ,el pre tiene control de bajos y altos , mas dos entradas stereo mezclables.cuando e ste totalmente terminado subo fotos en accion , saludos desde colombia
posdata: el regaeton tiene buenos bajos ..

http://www.youtube.com/watch?v=7GCtAdArXuM



[zeta_bola_1]

yo veo mal o tiene picos de 10 amperes??
