Fuente conmutada (switching)

[yoelmicro]

Creo lo mismo, lo que esta pasando es que el voltaje de pico supera lo permitido.
Revisa el Transformador…



[Norberto]

callecuatro, ese dido calienta a esa corriente, yo use un diodo en encapsulado to220 para una de 24V 1A con un disipador, tal como lo vi en una fuente switching china (24V2A), sin el disipador se calienta hasta desoldarse. La fuente china tipo notebook a 2A de consumo termina recalentando todos los componentes, recorda las perdidas que podes llegar a tener en ese diodo que seran como minimo 2Ax0,7V 1,4W esa potencia da un poco de calor !!



Alguno fabrico alguna fuente switching para su taller , que sea variable, es esto posible variando con un pote los valores de tension del tl431 y alimentando el CI de control ( UC3842 ) con algun pequeño trafo para que no se apague ?



[Don Plaquetin]

Alguno fabrico alguna fuente switching para su taller , que sea variable, es esto posible variando con un pote los valores de tension del TL431 y alimentando el CI de control ( UC3842 ) con algún pequeño trafo para que no se apague ?

Hola Norberto, la verdad es que yo NO, pero no es mala idea todo lo contrario

no va a ser facil el UC3842 no es facil de manejar



[hazard_1998]

callecuatro, ese dido calienta a esa corriente, yo use un diodo en encapsulado to220 para una de 24V 1A con un disipador, tal como lo vi en una fuente switching china (24V2A), sin el disipador se calienta hasta desoldarse. La fuente china tipo notebook a 2A de consumo termina recalentando todos los componentes, recorda las perdidas que podes llegar a tener en ese diodo que seran como minimo 2Ax0,7V 1,4W esa potencia da un poco de calor !!



Alguno fabrico alguna fuente switching para su taller , que sea variable, es esto posible variando con un pote los valores de tension del tl431 y alimentando el CI de control ( UC3842 ) con algun pequeño trafo para que no se apague ?

estem, si, tengo hechas varias, regulables en tension y en corriente, la mas grande que hice era de 0 a 12V y de 0 a 180A....pero no recomiendo hacerla flyback sino forward...cuando tenga algo mas de tiempo paso algun esquema como para empezar...



[Norberto]

Solo tengo la idea en la cabeza, lo del uc3842 era como ejemplo, la idea era diseñar ( ya arme una con los datos de Romero ) alguna fuente switching variable o utilizar alguna comercial y modificarla, desconectando el bobinado que alimenta al integrado de control y alimentarlo con una tension fija, y variar la tension (resistencias) que controlan los tipicos tl431 para hacer por ejemplo una fuente de 24V2A fija en una variable de casi 0 o 0 a 24V, tratare de hacer al ya que necesito una para el taller y luego lo comento.



[Juan Romero]

Primeramente, saludos a todos los nuevos "DISEÑADORES FORISTAS" seguidores de las fuentes "Switching Mode Power Supply", que encontraron aqui en este foro y en este apartado un "PILAR DE APOYO" en esta tematica que muchas veces el estudiante encuentra un gran vacio en la "bibliografia tecnica" en nuestra lengua. Asi de esta manera felicito a todos aquellos foristas que lograron implementar su fuente SMPS con topologia flyback usando el UC3842.
Para enriquecer aun mas este tema en estos dias publicare un Diseño de fuente que hice para una luminaria LEDs, pero esta vez usando usando el software PIExpert y TOPSwitch de la serie GX de POWER INTEGRATIONS.
Y para Norberto, yo pienso que para una aplicacion de fuente de laboratorio se deberia de usar dos tipos de topologias. Esto es, una flyback o Forward (si no se requiere mas de 250W) para convertir la tension de red (220/110 AC) a una tension DC (30V 0 24VDC) y luego usar una topologia Buck o Step-Down para hacerla variable de Vref=1.25V a Vmax usando los integrados TL494 o SG3524 o cualquier otro que se de modo de control en voltaje (Nota: para hacerlo variable de 0V a Vmax, hay que usar un voltaje de referencia negativo). Y si no quieres hacerla Buck la puedes hacer tipo LINEAL con un LM317T.
Saludos:

Juan Romero A.



[hazard_1998]

Primeramente, saludos a todos los nuevos "DISEÑADORES FORISTAS" seguidores de las fuentes "Switching Mode Power Supply", que encontraron aqui en este foro y en este apartado un "PILAR DE APOYO" en esta tematica que muchas veces el estudiante encuentra un gran vacio en la "bibliografia tecnica" en nuestra lengua. Asi de esta manera felicito a todos aquellos foristas que lograron implementar su fuente SMPS con topologia flyback usando el UC3842.
Para enriquecer aun mas este tema en estos dias publicare un Diseño de fuente que hice para una luminaria LEDs, pero esta vez usando usando el software PIExpert y TOPSwitch de la serie GX de POWER INTEGRATIONS.
Y para Norberto, yo pienso que para una aplicacion de fuente de laboratorio se deberia de usar dos tipos de topologias. Esto es, una flyback o Forward (si no se requiere mas de 250W) para convertir la tension de red (220/110 AC) a una tension DC (30V 0 24VDC) y luego usar una topologia Buck o Step-Down para hacerla variable de Vref=1.25V a Vmax usando los integrados TL494 o SG3524 o cualquier otro que se de modo de control en voltaje (Nota: para hacerlo variable de 0V a Vmax, hay que usar un voltaje de referencia negativo). Y si no quieres hacerla Buck la puedes hacer tipo LINEAL con un LM317T.
Saludos:

Juan Romero A.

hace unos cinco años, diseñé la fuente que pongo a continuacion, para un laboratorio electroquimico, era una fuente de 0 a 10V y 0 a 50A, aunque esto puede ser modificado sin mayores problemas, de ultima, pueden tenerlo como referencia, es un convertidor step down con rectificacion sincronica realimentada por tension y por corriente



[Juan Romero]

ADVERTENCIA: El Diseño que publico a continuación, requiere de un grado de conocimiento básico en el desarrollo de diseños de fuentes Switching; ya que en esta ocación uso un software de diseño (PIExpert8) del fabricante de integrados POWER INTEGRATION y en el reporte que entrega el programa se usa la terminología técnica de las variables de diseño que el amigo lector ya deberia conocer e interpretar con facilidad y asi de esta manera estará en la capacidad de modificar para obtener un diseño optimo.
Ademas, el programa solo es una herramienta referencial del diseño, ya que los resultados obtenidos si se implementan tal cual como están no se sorprendan que obtengan resultados insatisfactorios en el funcionamiento de la fuente y para que funcione de manera optima hay que ajustar ciertos valores en el circuito implementado para obtener el mejor desempeño de la fuente.

DISEÑO DE FUENTE DE LUMINARIA LED ASISTIDO POR SOFTWARE PIExpert
​

Por: Ing. Juan Romero A.

INTRODUCCION:​

El diseño que se presenta a continuación, surgio como una necesidad de unos técnicos instaladores de luminarias aqui en mi localidad, en donde ocurrio el problema que se quemaron unas fuentes drivers de luminarias LEDs de la marca OSRAM debido a una mal conección de estas. El problema era que se tenía que entregar la obra e importar la fuente original le tomaba aproximadamente un par de meses al técnico.
Asi ellos recurrieron al apoyo de otros técnicos especialistas y sólo le daban como alternativa de solución hacer una fuente con tranformador y rectificación en modo lineal.
Esta solución no era posible para el técnico instalador debido a que el espacio para alojar la fuente en la luminaria era pequeño. Asi de esta forma fue como llego este señor a mi Laboratorio-Taller y me propuso si le podia hacer unas fuentes conmutadas de 90W; 135VDC; y máximo 700mA.
Me puse manos a la obra en el diseño y los resultados de este proyecto les presento a continuación.​

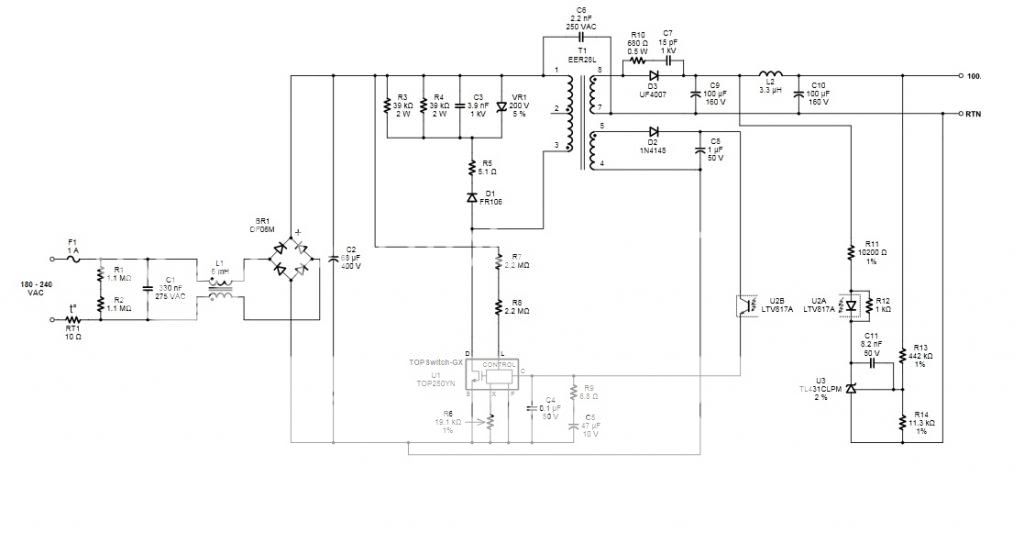

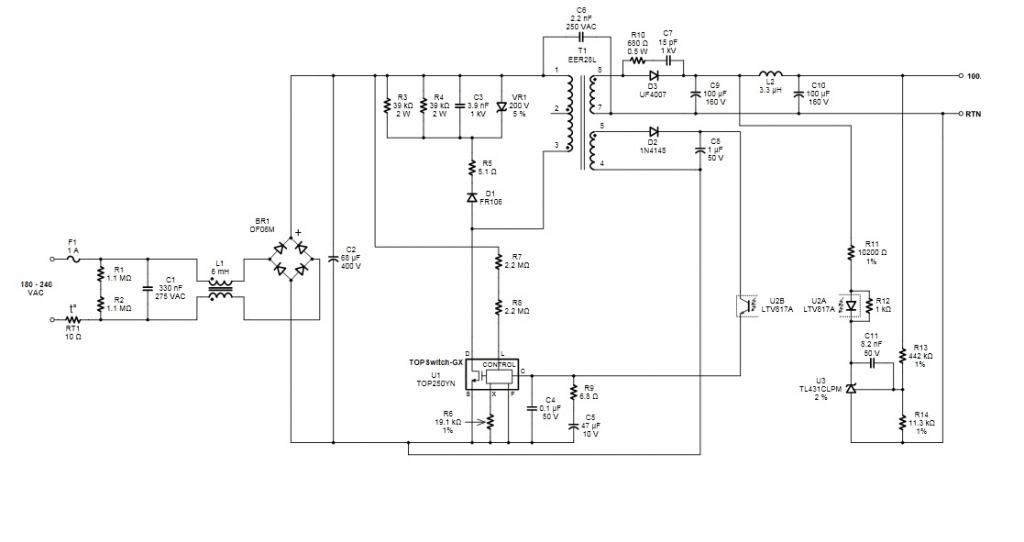

EL CIRCUITO:
​

Este consiste en circuito integrado de fabricante POWER INTEGRATION y seleccione al TOP250Y ya que este me soporta hasta 290W (en open frame) con una linea de entrada simple de 220VAC además que me permite limitar la potencia ajustandolo con una resistencia en unos de sus pines muy aparte que era uno que podía conseguir con facilidad en el proveedor de componentes electrónicos.​

EL SOFTWARE:
​

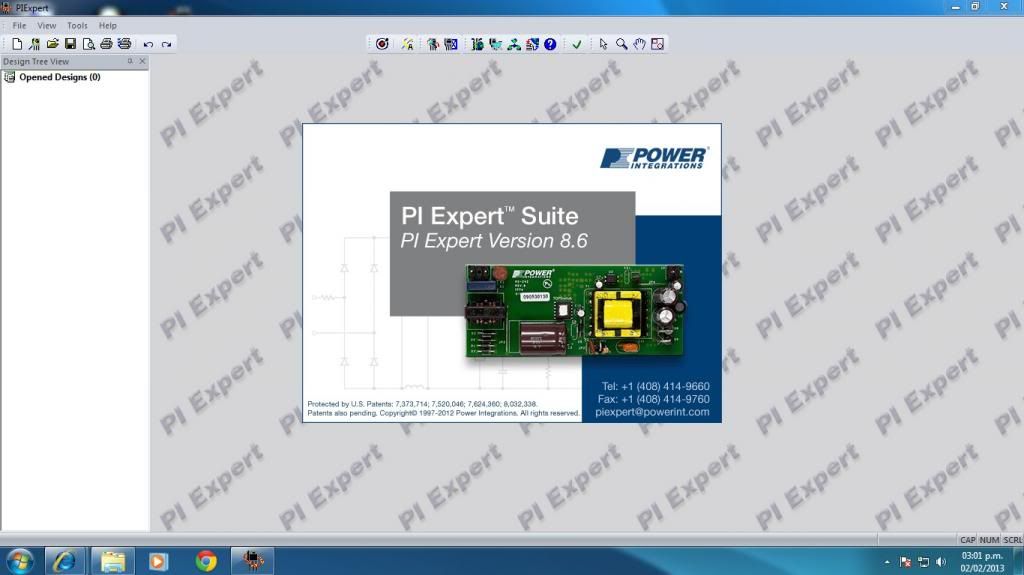

El programa de diseño que usé en esta vez es el PIExpert8 y ustedes lo pueden descargar con facilidad de la web en http://www.powerint.com . Ahi se daran cuenta que el programa el maximo voltaje que permite en el secundario es de 100V, asi que yo tuve que hacer una modificación posterior en el trafo y en el circuito para poder obtener los 135VDC que necesitaba.

}
​

LA IMPLEMENTACION:
​

El diseño del circuito impreso lo diseñé en EAGLE y el circuito impreso, el reporte del programa y algunas fotos lo pueden descargar del archivo ZIP que estoy anexando.
Si los amigos forista descargan el material aquí en este foro y luegon lo publican en otro foro (como he visto por ahí) como si fuera de su autoría, no se olviden de referenciar quien fué el autor y cuál fué la fuente de donde obtuvieron el material.

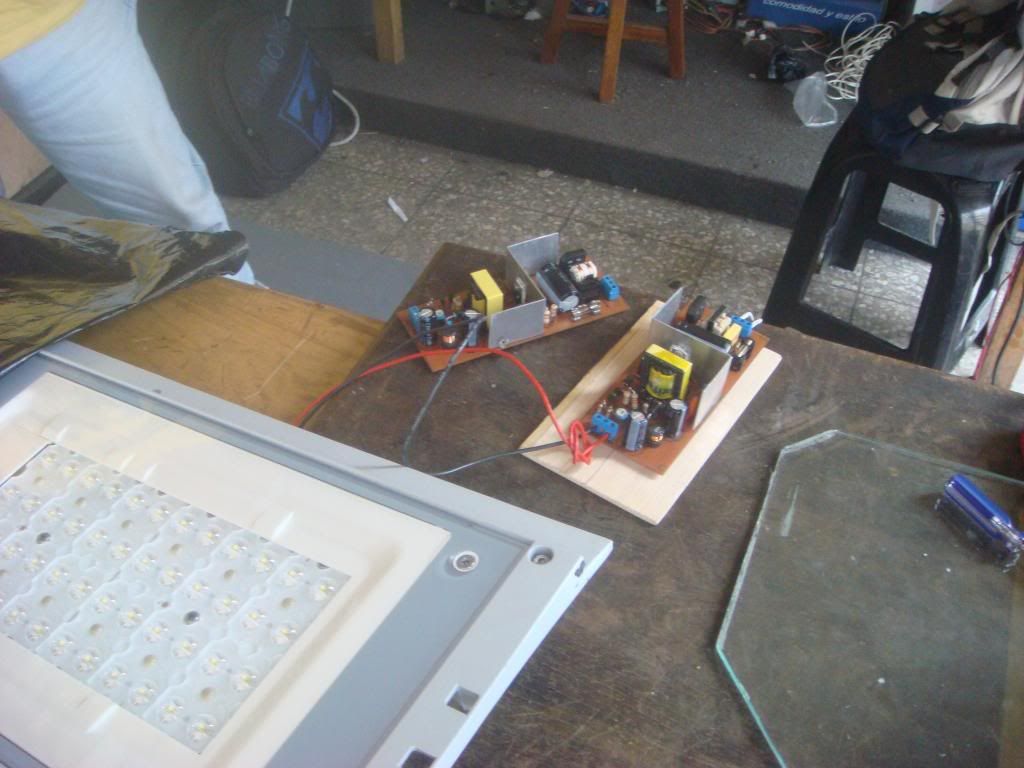

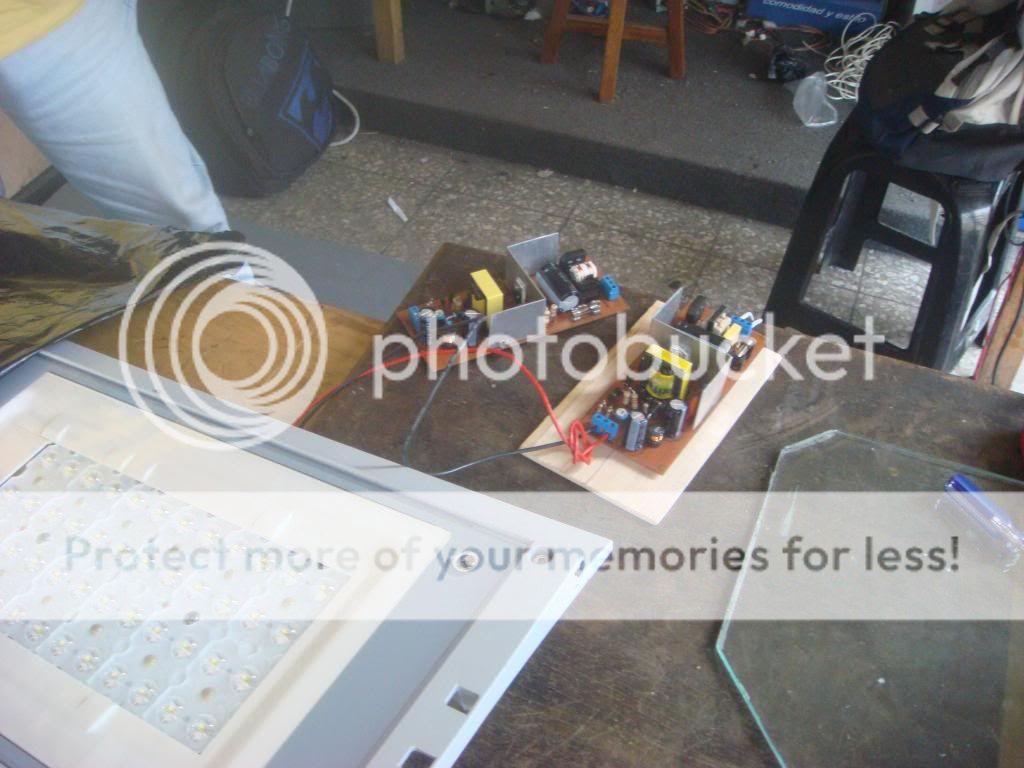

Bueno, aqui unas fotitos de la implementacion y prueba del circuito.

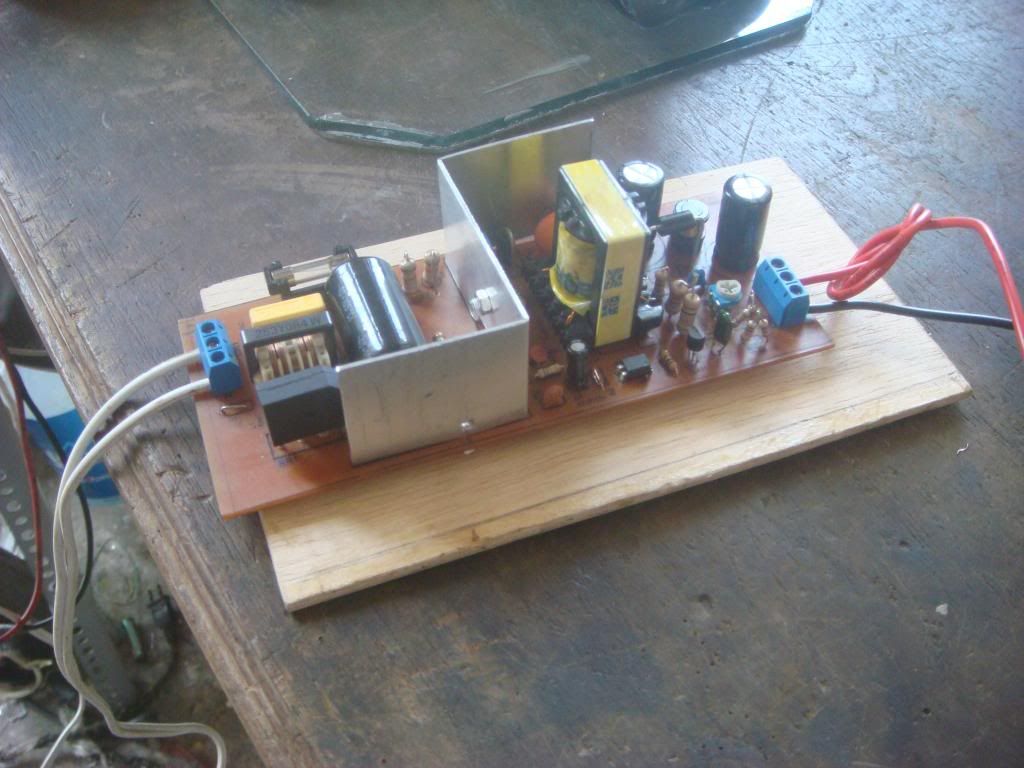

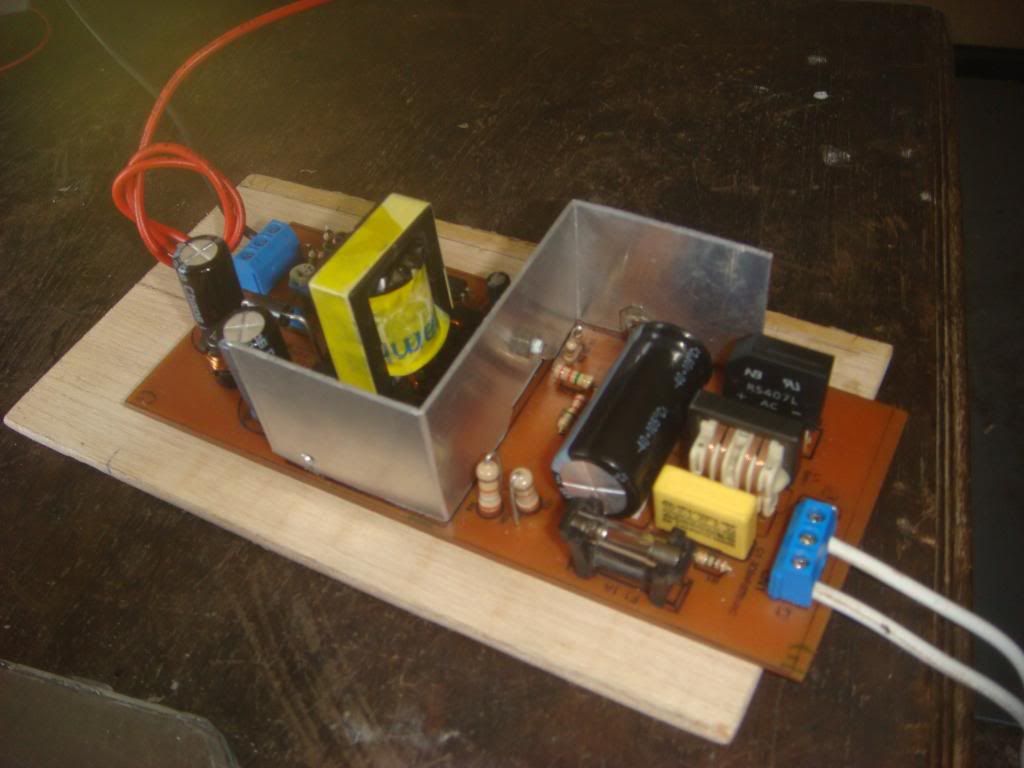

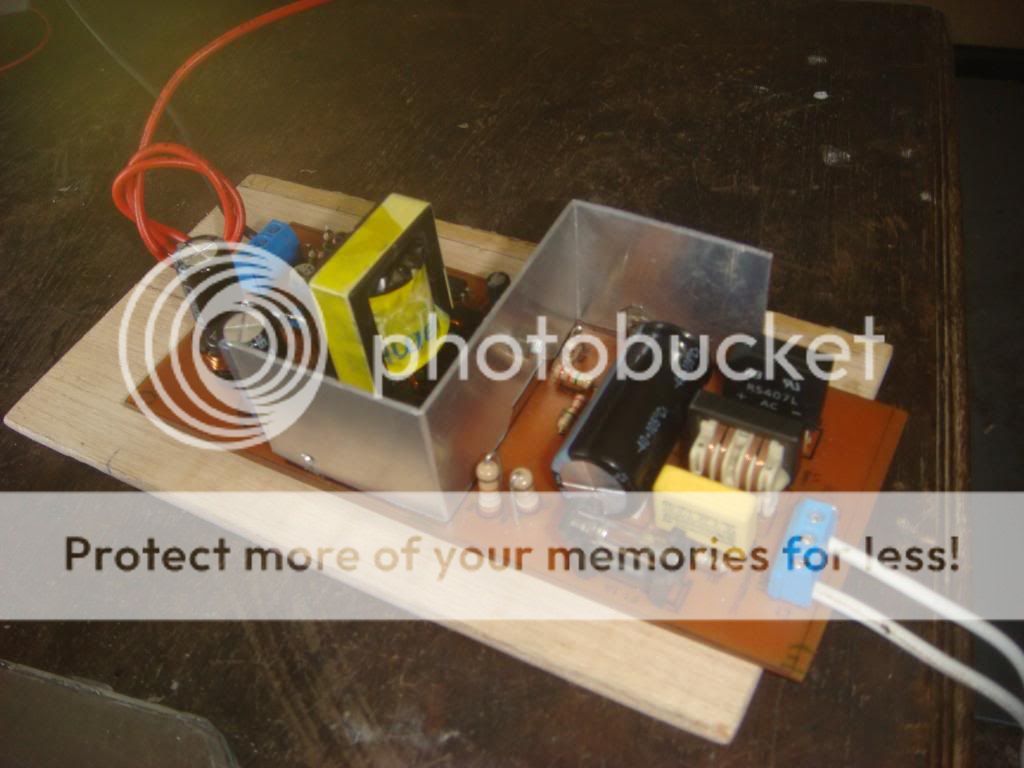

El circuito implementado

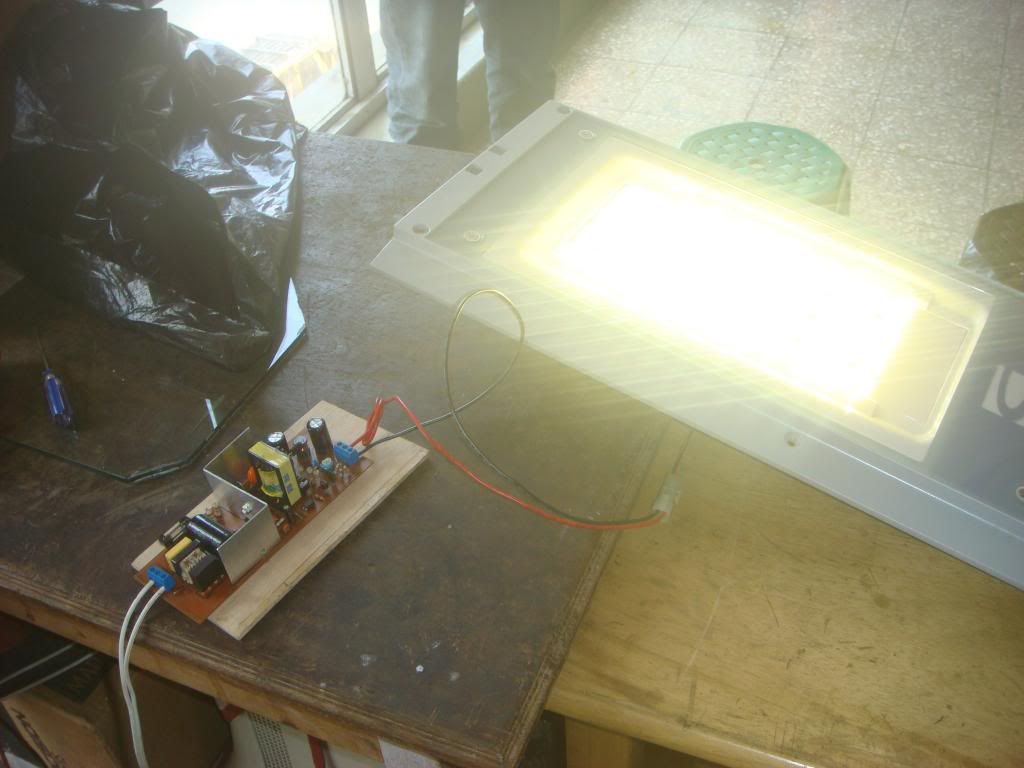

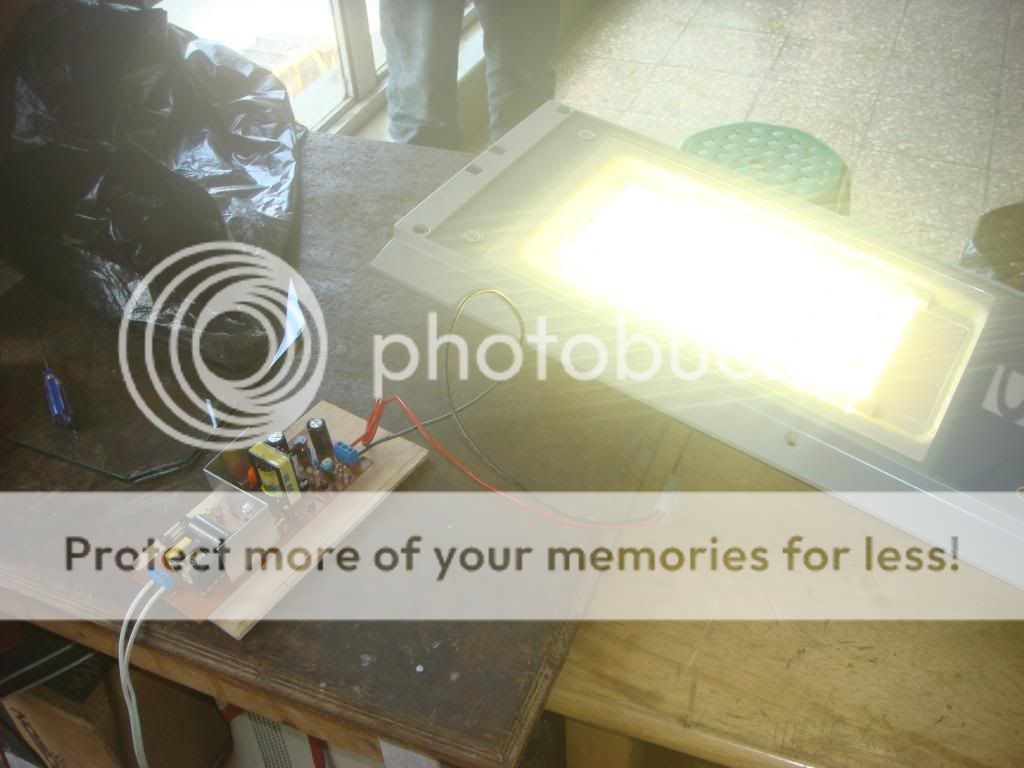

Una prueba a 125VDC con la luminaria

​

ANEXOS:​

Descargen aquí el material respecto a este proyecto, y espero que les sea de su agrado.
Saludos Sr. FORISTAS

Juan Romero A.
​

​



[ssyn]

¿Cual es la resistencia con la que se ajusta la potencia del TOP?
Esque tambien he usado el PIExpert pero creo que en la practica no me da la corriente que necesito, se supone que en el esquema le puse 18V 1.5A y estoy midiendo 50mA y 19V no se que este pasando, estoy usando el TOP234Y



[callecuatro1976]

sigo enquilombado trato de hacer una fuente de 18 volt 2 amper y no me sale, me explota el integrado, voy a usar el top 225 haber si tengo mas suerte, probé todo hice 30 veses el trafo, y hace lo mismo creo que el e20 no es para esa potencia



[Juan Romero]

SSYN dijo:

¿Cual es la resistencia con la que se ajusta la potencia del TOP?
Es que también he usado el PIExpert pero creo que en la practica no me da la corriente que necesito, se supone que en el esquema le puse que 1.5A y estoy midiendo 50mA, no se que este pasando

Pero yo no se que TOP estas usando?, no todos tienen es opción.

callecuatro1976 dijo:

sigo enquilombado trato de hacer una fuente de 18 volt 2 amper y no me sale, me explota el integrado, voy a usar el top 225 haber si tengo mas suerte, probé todo hice 30 veces el trafo, y hace lo mismo creo que el e20 no es para esa potencia

Hace un tiempo hice una fuentecita solo para probar el funcionamiento del Viper22e, no use mucho el programa porque me guié mas del datasheet, fue una de 16V 1.5A para una fuente de standby y funcionó bien.
Pero en tu caso tu estas usando el Viper50; yo aun no lo uso; pero me doy cuenta que este IC esta limitada su potencia máxima por la corriente pico (Ipk) que es de 1.5A.
Analizando:
Calculemos la máxima potencia (energía almacenada) a Ipk=1.5A a una Fosc=100Khz típico

Pstorage=(Lp.Ipk^2.fosc)/2 [Watt]

Esto nos indica que la potencia solo dependerá de del valor de la inductancia primaria (Lp) y así del numero de espiras primarias (Np). Así que hay que ser cuidadoso al dimensionar Np y la relación de espiras primario-secundario (Np/Ns), para evitar que el voltaje de flyback (voltaje de clamping, Vclamp) supere el voltaje drenador-surtidor (Vds) del switch de conmutación del IC que en este caso es 620V y 700V. Si esto sucediera el dispositivo se calentara rápidamente y se destruirá.
CRITERIO: si la inductancia del primario Lp es demasiado baja aumentará la corriente Ipk fuera del rango de permisible por el IC y se destruye. Si es demasiado alta aumentara la inductancia de dispersión (Ileak) aumentando las perdidas, voltajes de flyback altos, Vspike en secundario altos calentando al diodo rectificador y poca eficiencia del trafo.

Por lo tanto creo que no haz dimensionado bien la inductancia primaria del trafo y es por eso que se te quema el integrado. Me parece que el núcleo EI-20 no es apropiado, y deberías estimar mejor el núcleo apropiado determinando la geometría del núcleo (Kg) por el método de Col. Williams McLyman (es una sugerencia nada mas).

Saludos.



[callecuatro1976]

como deberia calcular el trafo ? con respecto al viper100 o viper50, gracias saludos


tendrias los datos delafuente con el viper22? tengo que aprender y voy a seguir practicando, saludos



[ssyn]

Estoy usando el TOP234Y que entrega maximo en open frame 45W y los nucleos de los que dispongo son EE25-19 y EE19-16, no se si sea por el tamaño del nucleo o los bobinados que no me entrega la corriente (1.5A), en el voltaje no hay tanto problema porque lo que quiero hacer es regularlo con LM317T



[callecuatro1976]

http://schmidt-walter.eit.h-da.de/smps_e/smps_e.html

esto es lo que digo calculo con programas y todos me dan distinto,

en este puse tensión mínima de entrada 180 volt.
tensión máxima 260 volt,

tension de salida 18 volt
corriente 2 amper
frecuencia 100khz,
y me da el e20/6 128 vueltas n1 y 11 vueltas n2, no entiendo nada juan romero podrias sacar un pequeño libro para principiantes asi nos ayudas, saludos y gracias por tu tiempo



[Maykol]

Un pequeño aporte de mi parte.. modulo conmutador exitador...
Es la primera etapa de mi proyecto.. Esta hecho en kicad.
La siguiente imagen muestra los pines de cada salida..



[diozener]

Hola Juan,

Enhorabuena por tu fuente, en las fotos se ve que funciona bien. Tengo una duda:

¿como haces la regulacion de corriente de salida? parece que regulas en tension

...... Asi de esta forma fue como llego este señor a mi Laboratorio-Taller y me propuso si le podia hacer unas fuentes conmutadas de 90W; 135VDC; y máximo 700mA......... ricante POWER INTEGRATION y seleccione al TOP250Y ya que este me soporta hasta 290W (en open frame) con una linea de entrada simple de 220VAC además que me permite limitar la potencia ajustandolo con una resistencia en unos de sus pines muy aparte que era uno que podía conseguir con facilidad en el proveedor de componentes electronicos......



[adriantableta]

Pude construir una switching de 24v1A, tal cual lo calculado, con el formulerio de Juan Romero, use un uc3844 delta max 0.5, las constantes de las formulas use las mismas que Juan, y de trafo use uno usado, al cual bobine, luego medi la inductancia primaria, y lo volvi a modificar hasta encontra un valor aproximado, un exito, estoy muy contento y queria reflejarlo en esto blog, Gracias Juan!!, ya puede venir el fin del mundo!!

Amigo, estoy con un diseño de una fuente de 24 v 2 a con entrada de 110-220 50hz, te mando el mje para pedirte si me podrias pasar el circuito de tu fuente de 24 v 1 a con el integrado uc3844 que mencionaste, para poder guiarme, estoy muy perdido, si bien he hecho los calculos, me pierdo en algunas partes y mas la parte del trafito, desde ya muchas gracias.



[callecuatro1976]

hola tengo un dato de trafo de 24 volt 50 watt que son 44 vueltas de 0,40 primario, 8 vueltas de 0,90 secundario, 5 vueltas 0,40 auxiliar ferrite e 28, espero te sirva a mi me funciono bien, en una fuente que hice hace tiempo, saludos



[adriantableta]

con que cinta aislan los bobinados en el trafo??, xq no consigo la cinta amarilla esa q traen!!!



[callecuatro1976]

esa cinta es cinta de mailan, pryde la vende, saludos
