Fuente fija y regulable + voltímetro digital

[ALE777]

Hola! gracias por todas las respuestas!
En algunos sitios de ventas de fuentes algunos dicen "fuente de pc de 400 Watts REALES"...las fuentes que consegui son genericas, marca "OXXON"...y hay una buena diferencia en precio con las que se dice "potencia real" y estas...
¿cuanta potencia maxima podre esperar de estas fuentes?
De todas formas, si solo se alcanza una potencia "real" del 50% (200 W), entregaria, a 12 V, una corriente de unos 16 A, cifra para nada despreciable!
Saludos para todos, y gracias!!!



[Arsenic]

Como lo he prometido, aquí están las fotos del modelo terminado (en mediafire, ya que el sistema no me deja subirlas... desconozco el motivo). Muchas gracias y saludos!

http://www.mediafire.com/?abrevff11rj18sr



[ALE777]

creo, estimado Arsenic, que el problema reside en que subiste las imagenes a un sitio de alojamiento de ARCHIVOS (sin distincion del tipo), para que tus imagenes aparezcan aca, lo que te sugiero subas SIEMPRE tus imagenes a un sitio que te de el codigo html listo para formato imagen, asi, cuando cliqueas en el icono "Insertar imagen" del menu de respuestas (el tercero desde la izquierda), le pegas el link que el sitio de alojamiento de imagenes te dio para tu imagen (algo similar como hiciste con mediafire).
El sitio que yo uso, muy confiable, es PHOTOBUCKET (http://photobucket.com).
NO TE RECOMIENDO USAR TINYPIC, ya que continuamente mueven los links de tus imagenes, y cuando las volves a ver, el enlace ya no existe, y la imagen en tu post NO APARECE
Una vez subidas tus imagenes, a cada una le va a asignar un codigo html. Por ejemplo, mira esta imagen que subi: el link es:

http://i1093.photobucket.com/albums/i427/ale7777/ELECTRONICA/fuente_5A_de_lm_317corregida.jpg

Lo que tenes que hacer una vez subida tu imagen, es copiar el link de la imagen (usa SIEMPRE "Direct Link" o "Img code"), y te va a copiar un link como el que te pegue mas arriba, luego venis aca, cliqueas en "Insertar imagen" , y le pegas el link. te debe quedar algo asi:

Espero te haya sido util...saludos!!!



[mnicolau]

Dejo las versiones 2.0 de los circuitos.

En esta versión, el voltímetro digital se alimenta directo con +-5[V] que pueden ser obtenidos de la ATX (ahorramos el ICL7660). En caso de no disponer de -5[V], utilizar un LM7905 para regular dicha tensión a partir de los -12[V] que seguro van a tener.

SI PASA ALGÚN MOD POR ACÁ POR FAVOR ACTUALIZAR EL ARCHIVO AL 1º POST.

Saludos



[tatajara]

gracias por el aporte mariano
PD: todabia no puedo conseguir el regulador
saludos



[mnicolau]

De nada tata. Olvidate de ese regulador, comprá un simple LM317 y si querés mayor corriente, le agregás un transistor tal como figura en el circuito del datasheet. Acá un ejemplo:



[tatajara]

mmm interesante pero en vez de tener voltajes fijos se podra poner un potenciometro para ajustar el voltaje ?
gracias de nuevo mariano
saludos



[mnicolau]

Si claro, de ese esquema sólo quería mostrarte la conexión de Q1 y la resistencia de 22[Ω]. Sólo eso debés agregar al circuito típico del LM317 para poder manejar más corriente.

Saludos



[tatajara]

Gracias mariano
Ya tengo el otro pcb echo y el regulador se lo encargue a una casa conocida a ver si me lo consigue es el último intento y si no me voy a tener que volcar a este
Saludos



[Arsenic]

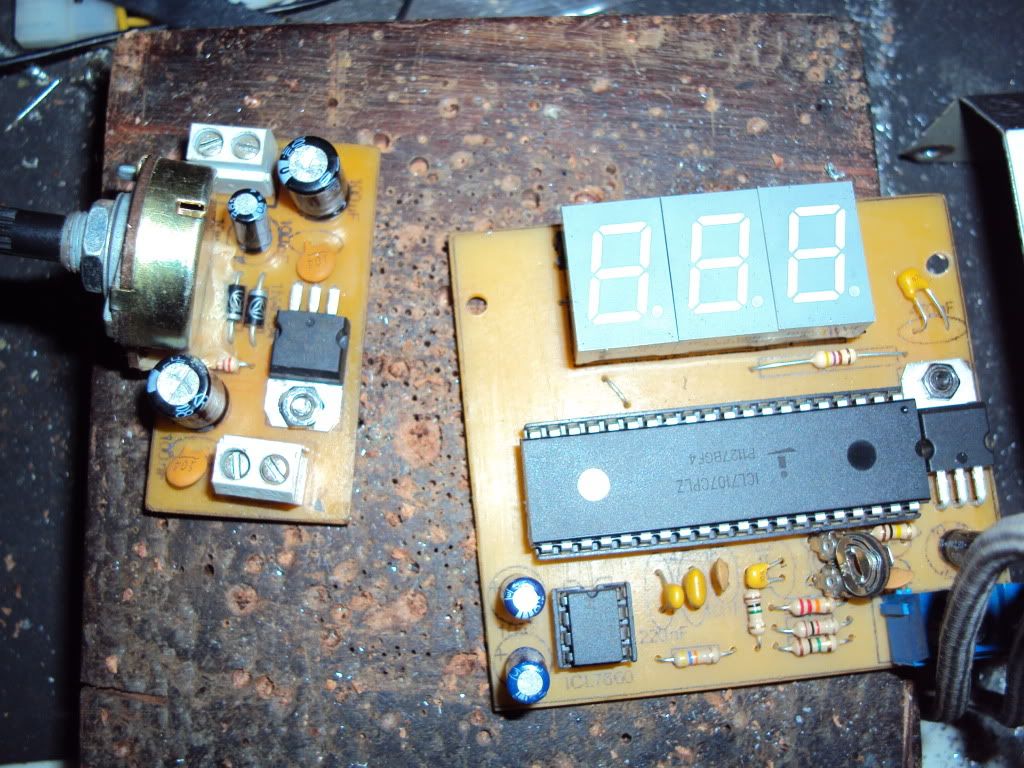

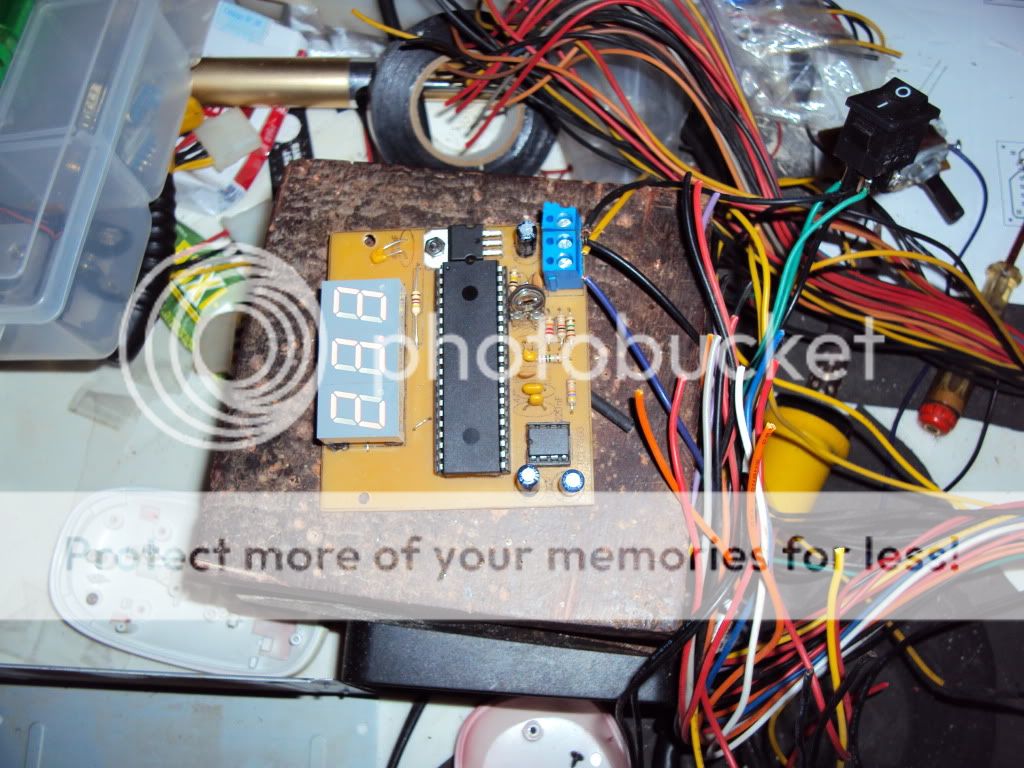

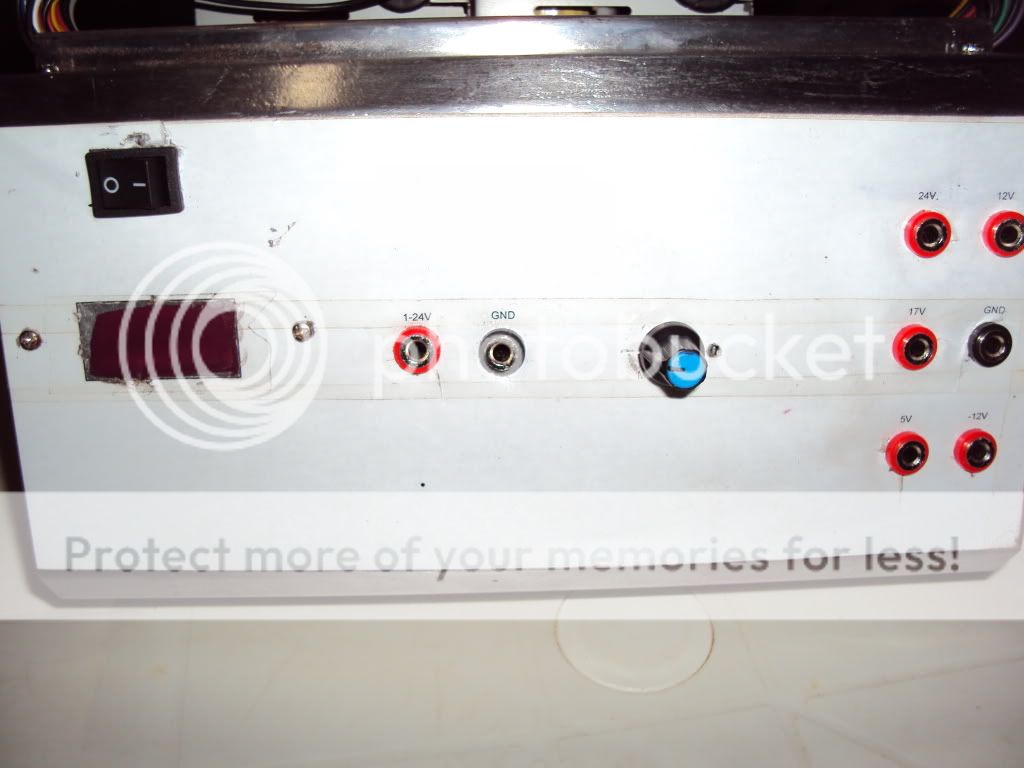

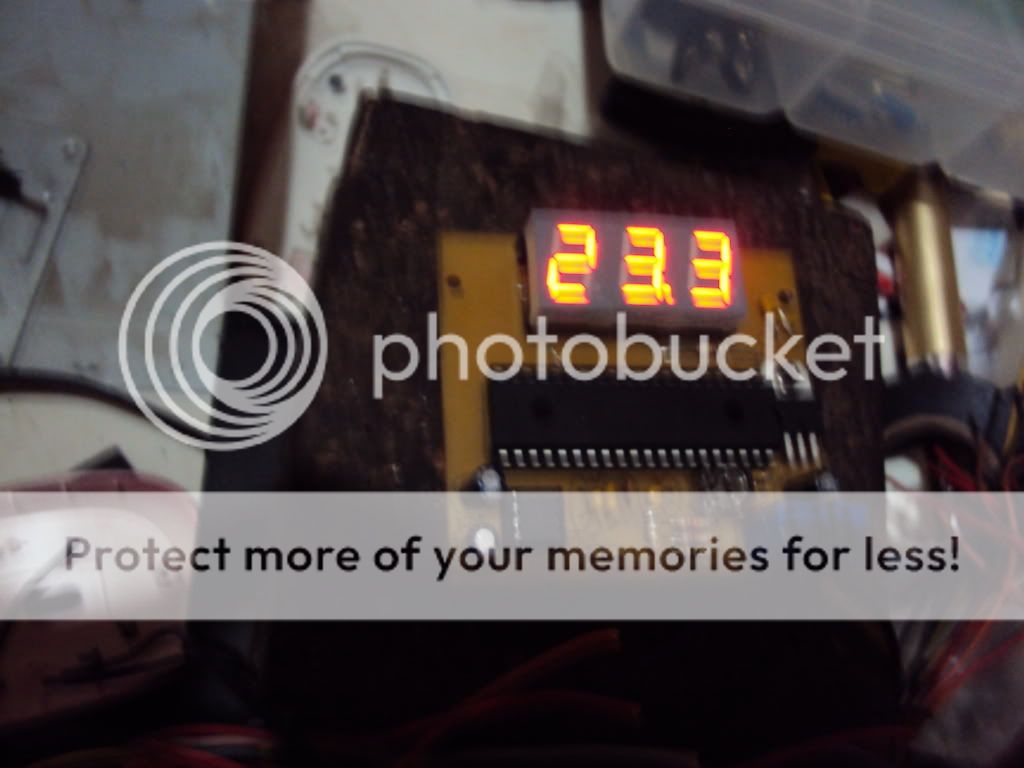

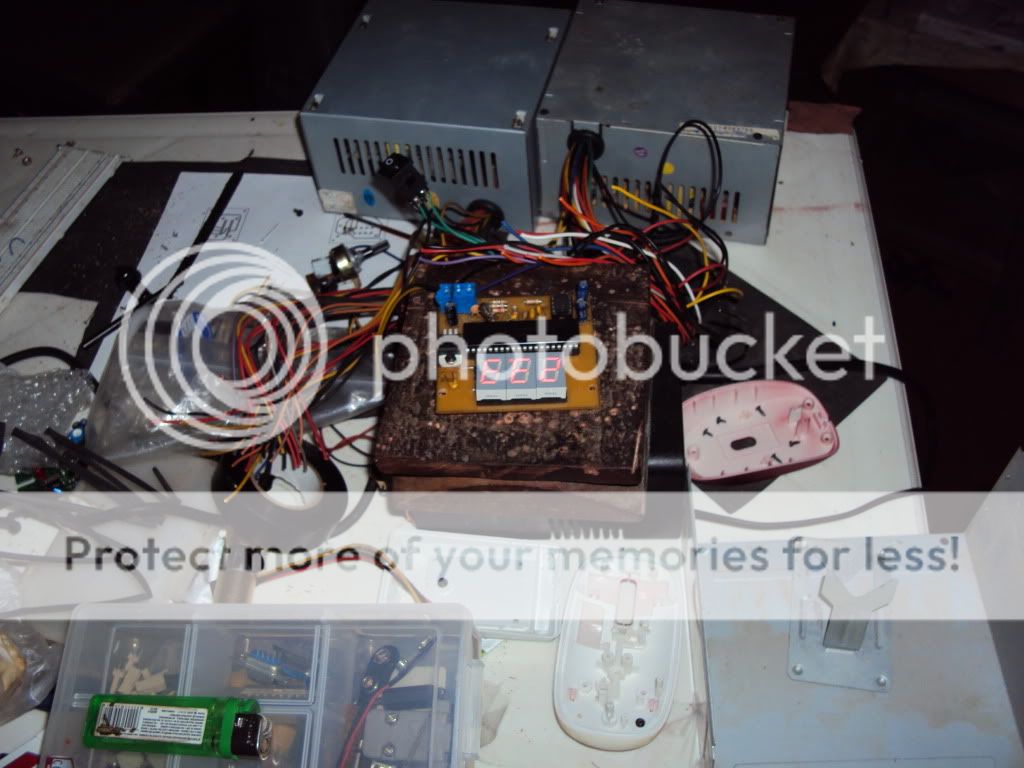

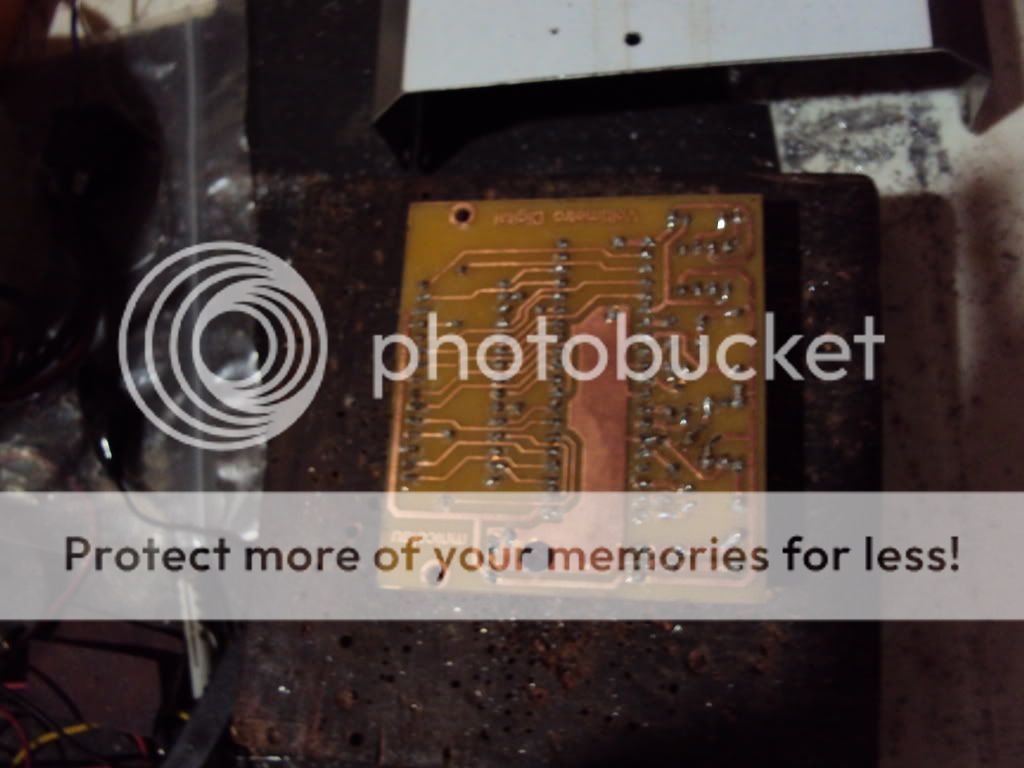

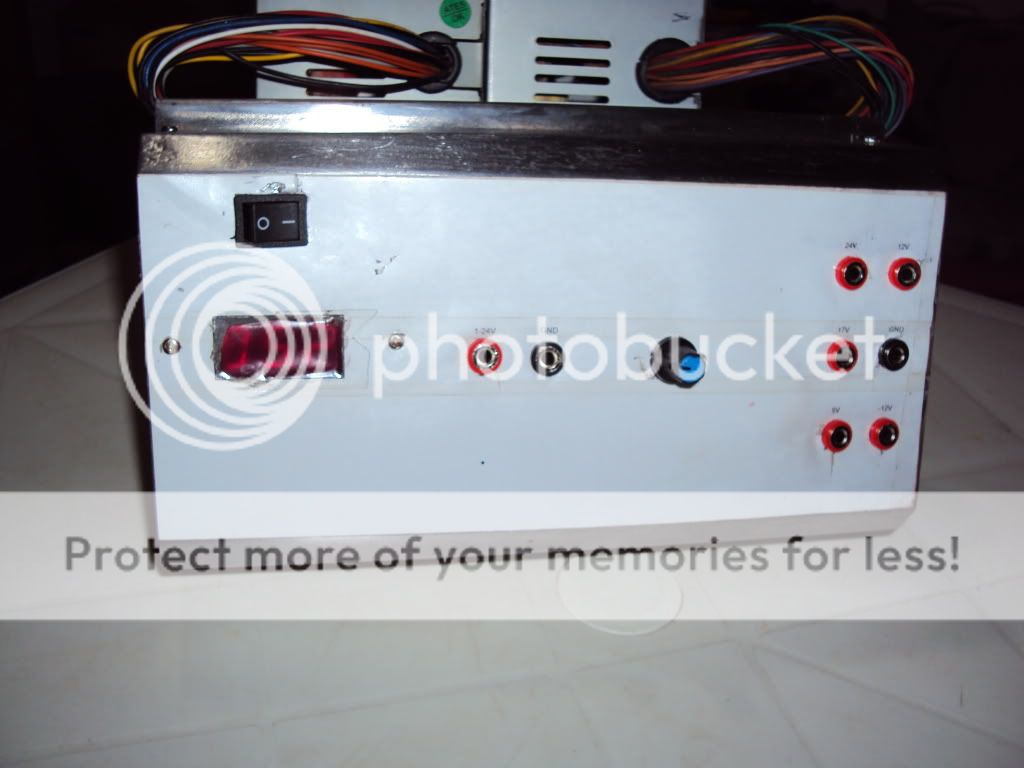

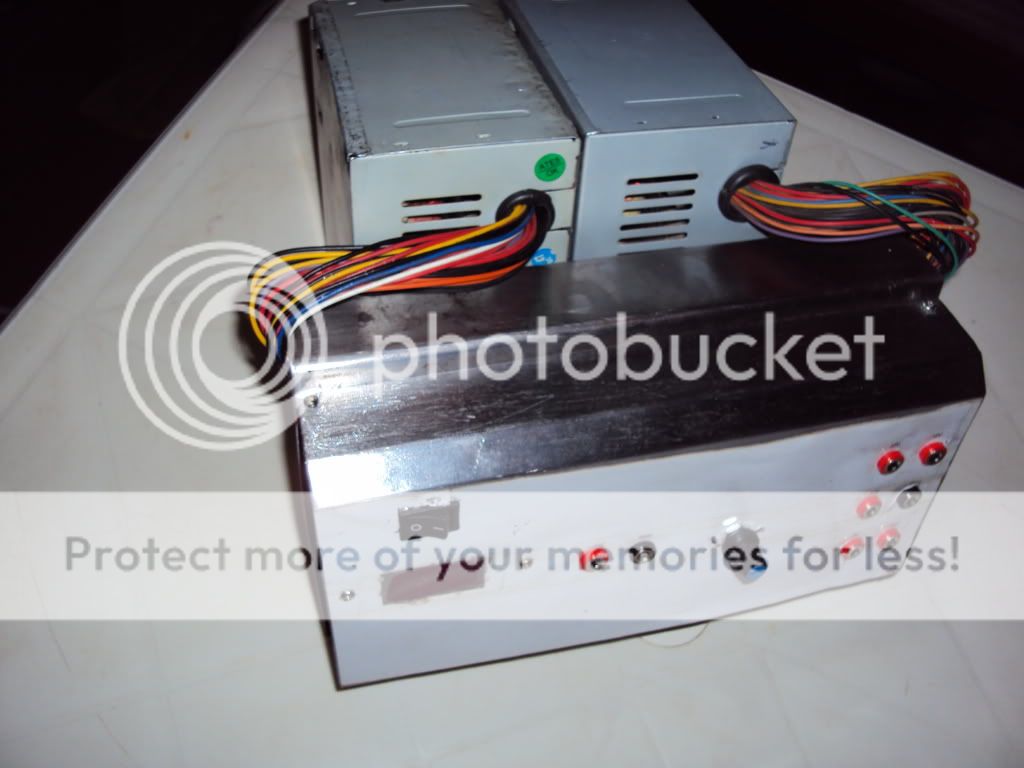

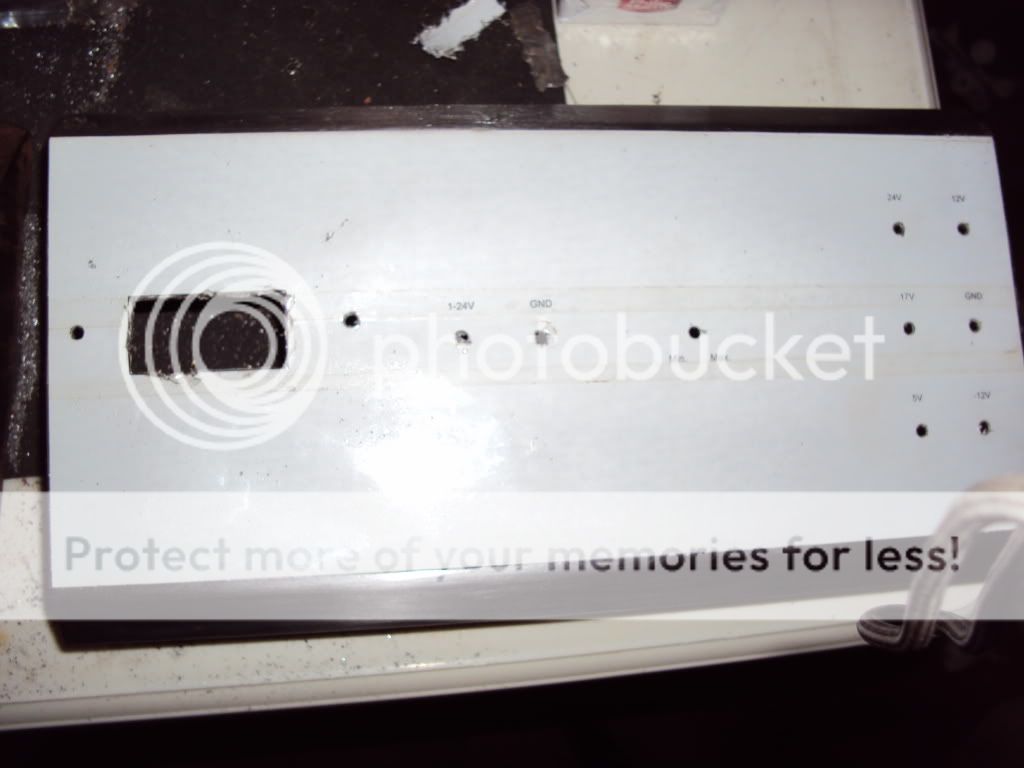

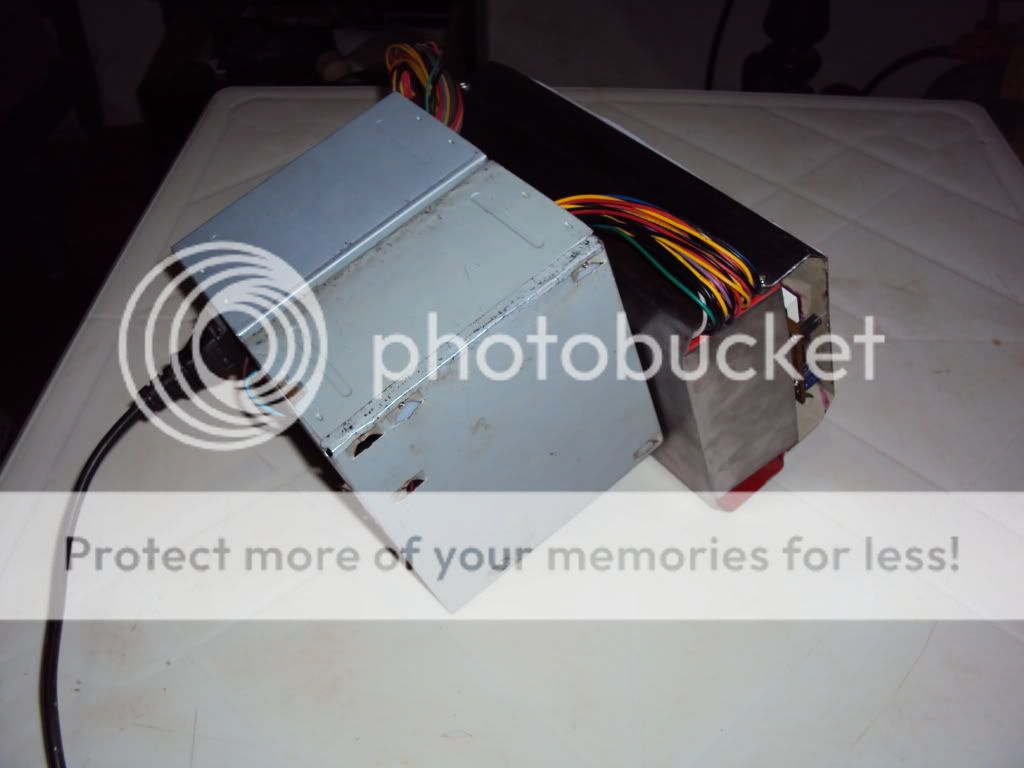

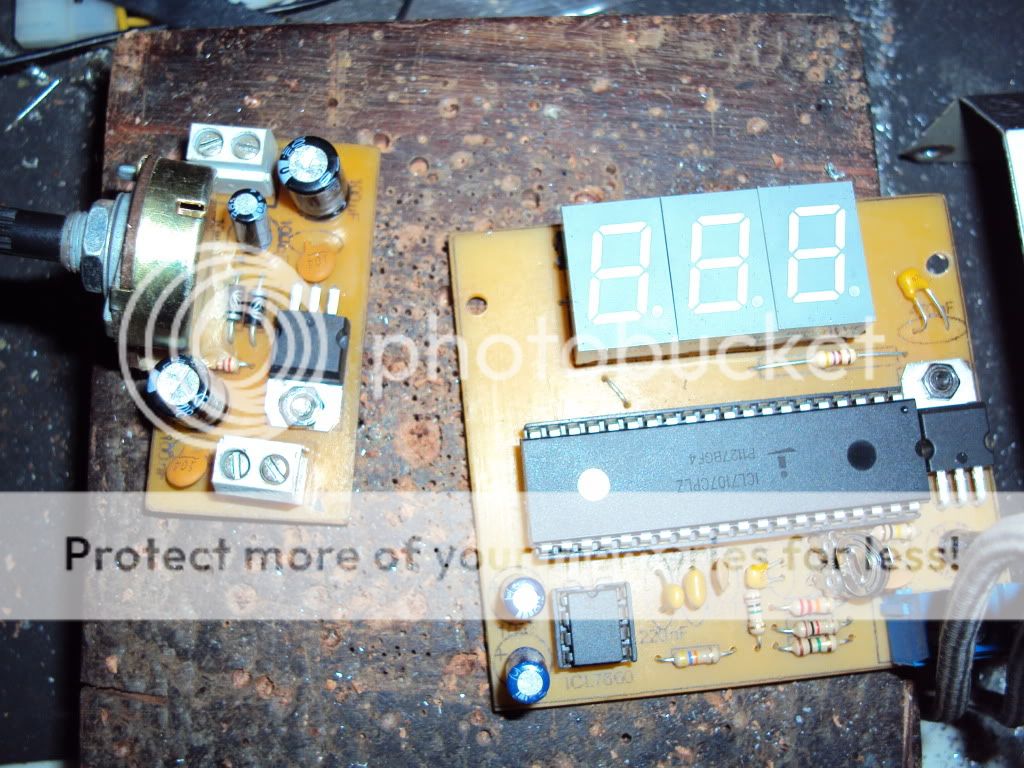

Gracias, ALE777. Bien, las resubo para que no tengan que ir bajándolas una por una... Así es como quedó el proyecto:



[tatajara]

lindo arsenic
animo con esos gabinetes jeje un poquito mas de esfuerzo y quedan profecionales jeje esto va a modo de consejo, ayuda o como sea no burlandome
pero me gusta como te quedan los pcb,s
saludos



[Arsenic]

La verdad que puse MUCHO énfasis en perfeccionarlos... deberías ver los primeros hechos en fibrón indeleble... hasta náuseas... pero tienes toda la razón... debo mejorar en ese aspecto y demasiado... creo que este es recién el tercer gabinete que hago, mientras que placas hice cerca de 100 ya... Me compré una impresora láser que me costó menos de 100 dólares acá en Argentina... (creo que han cometido un error cuando me cobraron), por eso el resultado de las placas. Para conservarlas, estoy investigando sobre el green coat... mientras tanto utilizo el Aislamatic (creo que solamente se comercializa en este país). Saludos y muchas gracias por el consejo!

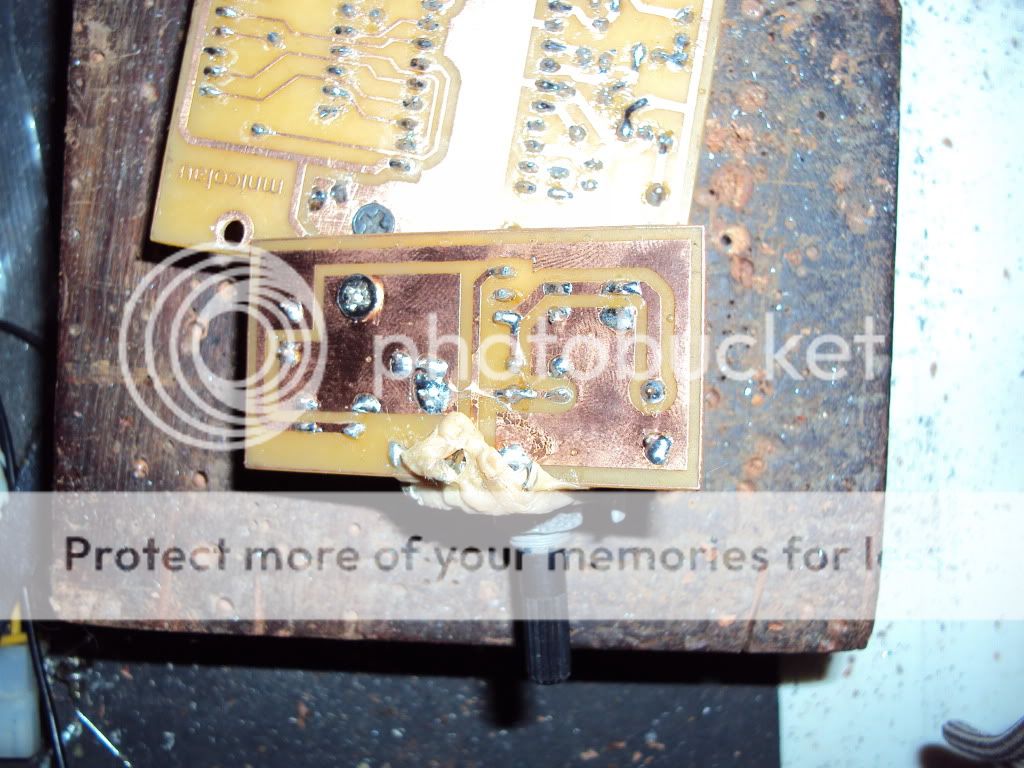

Por cierto, PONGANLE PEGAMENTO AL POTENCIOMETRO!!! (He visto varias placas o pcb's con pistas rotas por culpa de obviar eso)



[tatajara]

Con el tiempo vas a ir mejorando es cuestión de práctica y paciencia jeje
Saludos



[ALE777]

De nada tata. Olvidate de ese regulador, comprá un simple LM317 y si querés mayor corriente, le agregás un transistor tal como figura en el circuito del datasheet.

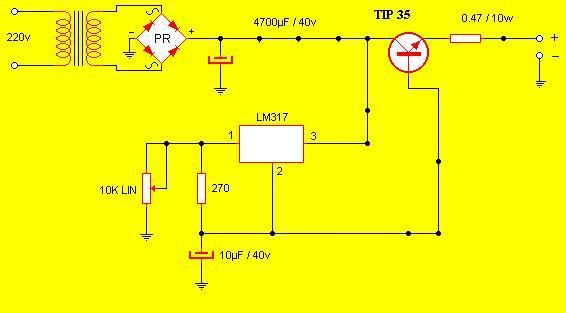

MUY BUENO, mnicolau!!! yo habia hecho una fuente asi, con ajuste grueso y fino, aca les dejo la imagen del circuito como lo diseñe:

En el circuito, se muestra una llave selectora de un polo, y tres posiciones, yo consegui una llave de un polo y 11 posiciones, o sea, permite tener 11 tensiones distintas, eso queda a criterio de lo que encuentren, les cuento que la arme, y anduvo sin problemas!

Una pregunta, acerca de la fuente con dos fuentes ATX:
debido a la corriente que va a aparecer en los terminales, los cables que salen de cada fuente, no son un poco delgados? aguantaran por ejemplo, 15A?

Y repito mi pregunta anterior: las fuentes que consegui son GENERICAS, y en algunos sitios de internet anuncian "fuente de tantos watts REALES"...y estas, que en mi caso dicen "400 W"...cuanta potencia entregaran?
Gracias!!!



[Electronec]

Ya que viene al caso, lo pongo por acá.

Selector con pulsadores para múltiples tensiones. Lo implementé en mi fuente y va de maravilla.

https://www.forosdeelectronica.com/posts/485229/

Saludos.



[ALE777]

Aca les dejo un link de un articulo que encontre en la web, y les sugiero que lo copien, y lo lean con atencion...

http://foros.3dgames.com.ar/hardwar...gar-en-realidad-una-fuente-generica-500w.html



[tatajara]

gracias por el aporte ale777
saludos



[ALE777]

De nada tata. Olvidate de ese regulador, comprá un simple LM317 y si querés mayor corriente, le agregás un transistor tal como figura en el circuito del datasheet. Acá un ejemplo:

Muy bueno este circuito, mnicolau, queria preguntarte si en lugar de ese transistor darlington se le puede agregar un TIP122 (5A) o mejor aun, un TIP141 (10A).
en este circuito la salida se hace por COLECTOR, vi otros circuitos en este foro que en el transistor de potencia la salida la hacen por EMISOR, como en el circuito que adjunto de nuevo...que diferencia hay? gracias!!!



[antestor]

buenas que tal, lo que pasa es que yo ya monte el regulador en la placa de cobre y esta funcionando, pero mi pregunta es como puedo ponerle un regulador de corriente tambien?



[antoniolacra]

hola
como podria regular el voltaje -12
