Identificar componentes SMD

[jerry101]

Saludos a todos los integrantes de esta comunidad. Acudo a ustedes buscando algo de luz con un transitor del cual no encuentro su hoja de datos. El componente en cuestión es parte de una tarjeta de una lavadora daewoo. En el cuerpo del transistor se aprecia la leyenda NA50 pero por más que he buscado no encuentro información. Adjunto fotografía



[DownBabylon]

Tienes idea de la etapa que contola? o la falla que presenta? asi masomenos se pudiera averiguar que tipo de integrado es.



[jerry101]

La falla que presenta es que al presionar el botón de inicio se apaga la lavadora. El transistor controla un relevador, supongo debe ser un transistor de uso general

Controla un relevador, la falla que presenta la lavadora es que al presionar el botón de inicio del ciclo de lavado se apaga la lavadora



[DownBabylon]

Efectivamente, primero comprueba que la linea del relevador no este en mal estado, osea que tenga su negativo y positivos alimentados, revisa el relevador que este en buen estado y si no remplaza con un transistor de uso general que respete la corriente de consumo del relevador, mide el voltaje de la base sin el transistor puesto para poder determinar la ganancia, aunque tambien te puedes guiar con la resistencia a su base, es cuestionh de medir voltajes.



[D@rkbytes]

En el cuerpo del transistor se aprecia la leyenda NA50 pero por más que he buscado no encuentro información.

Si te fijas, la base de TR10 que es igual a TR2, no tiene resistencia pull-down/up, por lo que debe tratarse de transistores digitales, y estos las tienen internas.
Buscando por el marking code NA, omitiendo el 50 que me parece irrelevante, me apareció este transistor: KRC101S



[switchxxi]

La falla que presenta es que al presionar el botón de inicio se apaga la lavadora.

Si es de fuente de alimentación por divisor capacitivo, yo desconfiaría del mismo.



[jerry101]

Efectivamente, primero comprueba que la linea del relevador no este en mal estado, osea que tenga su negativo y positivos alimentados, revisa el relevador que este en buen estado y si no remplaza con un transistor de uso general que respete la corriente de consumo del relevador, mide el voltaje de la base sin el transistor puesto para poder determinar la ganancia, aunque tambien te puedes guiar con la resistencia a su base, es cuestionh de medir voltajes.

He revisado el relevador, funciona bien, sim embargo no se activa, por esa razón dudo del transistor

Si te fijas, la base de TR10 que es igual a TR2, no tiene resistencia pull-down/up, por lo que debe tratarse de transistores digitales, y estos las tienen internas.
Buscando por el marking code NA, omitiendo el 50 que me parece irrelevante, me apareció este transistor: KRC101S
Ver el archivo adjunto 301295

Efectivamente son iguales los dos transistores y como bien comentas no tienen las resistencias, verifiqué la zona y no se activan ninguno de esos transistores, incluso ni el tercero que aparece en la imagen, lo cual me lleva a suponer que se encuentran los 3 en mal estado, trataré de hacer pruebas energizándolos y descartar eso para empezar a dudar del micro



[ricbevi]

La falla que presenta es que al presionar el botón de inicio se apaga la lavadora. El transistor controla un relevador, supongo debe ser un transistor de uso general

Controla un relevador, la falla que presenta la lavadora es que al presionar el botón de inicio del ciclo de lavado se apaga la lavadora

Tiene toda la pinta de ser una falla de este tipo y a la cual hasta ahora no respondiste.



[jerry101]

Tiene toda la pinta de ser una falla de este tipo y a la cual hasta ahora no respondiste.

Revisaré también esa zona



[analogico]

Hola necesito identificar el valor de este condensador smd,
usando el buscador, encuentro que lo usan varias cosas, pero no encuentro detalles de su valor.

sc10u6d3v5kx-1gp



[ricbevi]

Foto, Foto, foto!...adivinando 10uFx6.3V



[sergiot]

Como dice ricbevi, una foto vale mas que mil palabras, y por lo que se supone, es posible que sea ese valor, si esta en una fuente de 5V.



[analogico]

Foto, Foto, foto!...adivinando 10uFx6.3V

Solo es un rectángulo café, ahora no lo tengo por que se fue, de todos modos estaba en corto.

Como dice ricbevi, una foto vale mas que mil palabras, y por lo que se supone, es posible que sea ese valor, si esta en una fuente de 5V.

Si esta en 5V.



[sergiot]

esos suelen ser de .47uF o .1uF



[ricbevi]

Solo es un rectángulo café, ahora no lo tengo por que se fue, de todos modos estaba en corto.
Ver el archivo adjunto 302157


Si esta en 5V.

De ese tipo, personalmente, he visto como de 10uF.

Realmente para estar seguro hay que ver que dice el fabricante del aparato en el esquema y en el manual de servicio.

Mira aquí.



[analogico]

Encontré esto en otro esquema de otro aparato que usa el mismo código de condensador,
así que según esto confirmaría que el condensador es de 10uFx6.3V.

sc10u6d3v5kx-1gp

The naming rule is
Capacitor type + value + rating + size + tolerance + material

SC=> SMT Ceremic
10u =>10 uF
6d3V =>6,3V
5=>0805
K =>M: +/-20, K: +/-10, Z: +80/-20)
X=> X7R/X5R
-1 => symbol version, nonsense to EE characteristic



[german78]

Buenas gente, ando queriendo reparar una fuente de un tv lcd, la parte de stand bay anda, no tengo los 12v ni los 24 a la salida,
reemplace varios capacitores hinchados en la parte fria pero no tengo alimentacion en el Ic conmutador ni en el Ic del pfc, ambos son alimentados por el mismo circuito al arrancarla manualmente (puente entre los 5v y power on) pero no les llega tension. El opto funciona correcto pero encontre un zener smd en corto, el cual esta en paralelo con un electrolitico (dejo circuito), digan si me equivoco pero creo son para amortiguar algun pico de tension a los transistores. Mi duda es que no se el valor del zener para cambiarlo, el capacitor es de 22 micro x 50v ¿tendre que poner uno que no supere ese voltaje?¿ puedo poner un tipo dip en vez de uno superficial?¿podra ser ese el problema de la fuente?

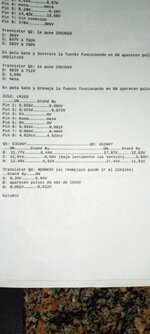

Dejo los valores de tension en los transistores q5 y q6 despues del zener (los saque de alguien que tiene la misma fuente y lo subio a internet)
Si alguien me puede dar una manito le estare agradecido.



[sergiot]

Buenas gente, ando queriendo reparar una fuente de un tv lcd, la parte de stand bay anda, no tengo los 12v ni los 24 a la salida,
reemplace varios capacitores hinchados en la parte fria pero no tengo alimentacion en el Ic conmutador ni en el Ic del pfc, ambos son alimentados por el mismo circuito al arrancarla manualmente (puente entre los 5v y power on) pero no les llega tension. El opto funciona correcto pero encontre un zener smd en corto, el cual esta en paralelo con un electrolitico (dejo circuito), digan si me equivoco pero creo son para amortiguar algun pico de tension a los transistores. Mi duda es que no se el valor del zener para cambiarlo, el capacitor es de 22 micro x 50v ¿tendre que poner uno que no supere ese voltaje?¿ puedo poner un tipo dip en vez de uno superficial?¿podra ser ese el problema de la fuente?
Dejo los valores de tension en los transistores q5 y q6 despues del zener (los saque de alguien que tiene la misma fuente y lo subio a internet)
Si alguien me puede dar una manito le estare agradecido.

Q6 está como llave, ese zener lo podes reemplazar por uno normal, no tiene porque ser smd, la función la cumple igual, el valor de tensión tiene que ser menor al del electrolitico, y mayor al zener de Q5, ya que este ultimo es el que estabiliza y regula la tensión.



[german78]

Q6 está como llave, ese zener lo podes reemplazar por uno normal, no tiene porque ser smd, la función la cumple igual, el valor de tensión tiene que ser menor al del electrolitico, y mayor al zener de Q5, ya que este ultimo es el que estabiliza y regula la tensión.

gracias por responder, y como puedo saber el valor del zener de q5?



[sergiot]

gracias por responder, y como puedo saber el valor del zener de q5?

Analizando el circuito o buscando en el manual, la tensión vcc es la tensión de zener+0.7
